Remplacement de la carte électronique de la platine de rue EXTEL WAVE 2
La platine de rue de votre interphone ne veut plus fonctionner, ne veut plus sonner ? Il sera nécessaire de remplacer la carte mère de votre platine de rue. Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer la lentille |
Difficulté : Facile Temps nécessaire : 20 minutes Nombre d’étapes : 5 Mise à jour : juin 2024 | Matériel nécessaire : Tournevis cruciforme, BTR 1.5mm, spatule plastique, pince de précision Pièce(s) détachée(s) nécessaire(s) : Référence : 820321M |
Etape 1 : Retirer la face avant et la batterie
- Positionner votre platine de rue afin d’avoir accès au dessous.

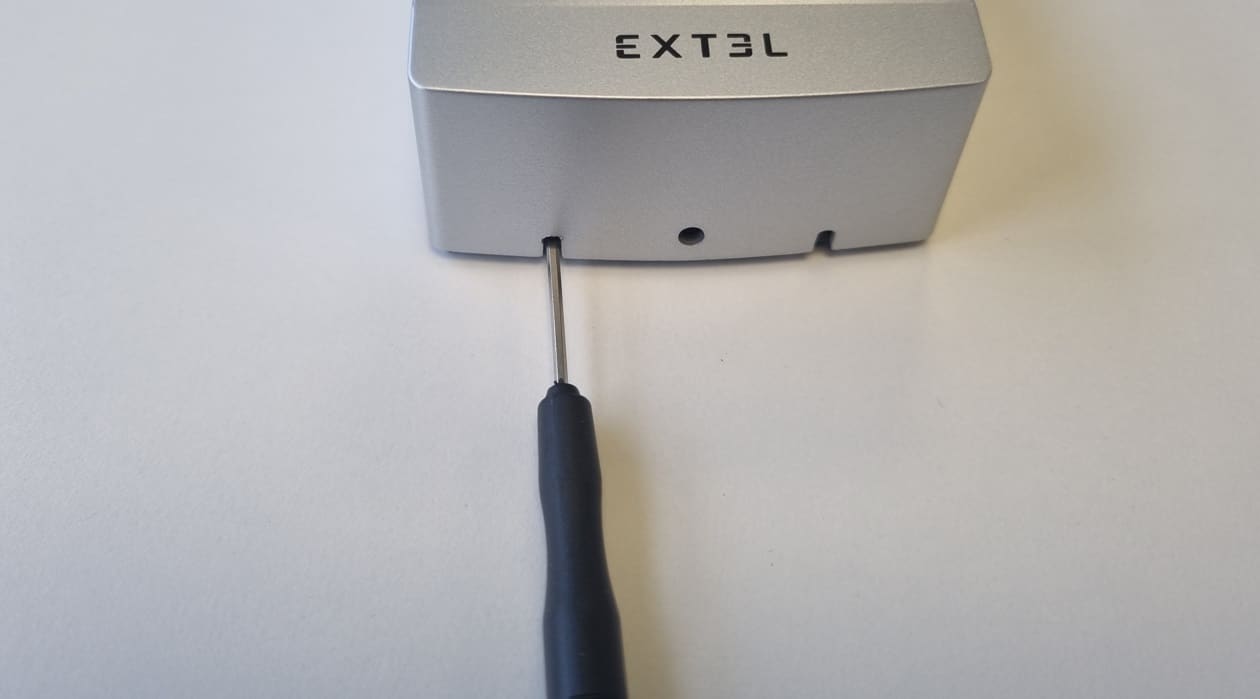

- Utiliser le tournevis BTR de 1.5mm afin de visser la vis de sécurité.
- Tourner le tournevis dans le sens inverse des aiguilles d’une montre afin de visser la vis de sécurité.
- ATTENTION : La vis de sécurité utilise un pas à gauche.

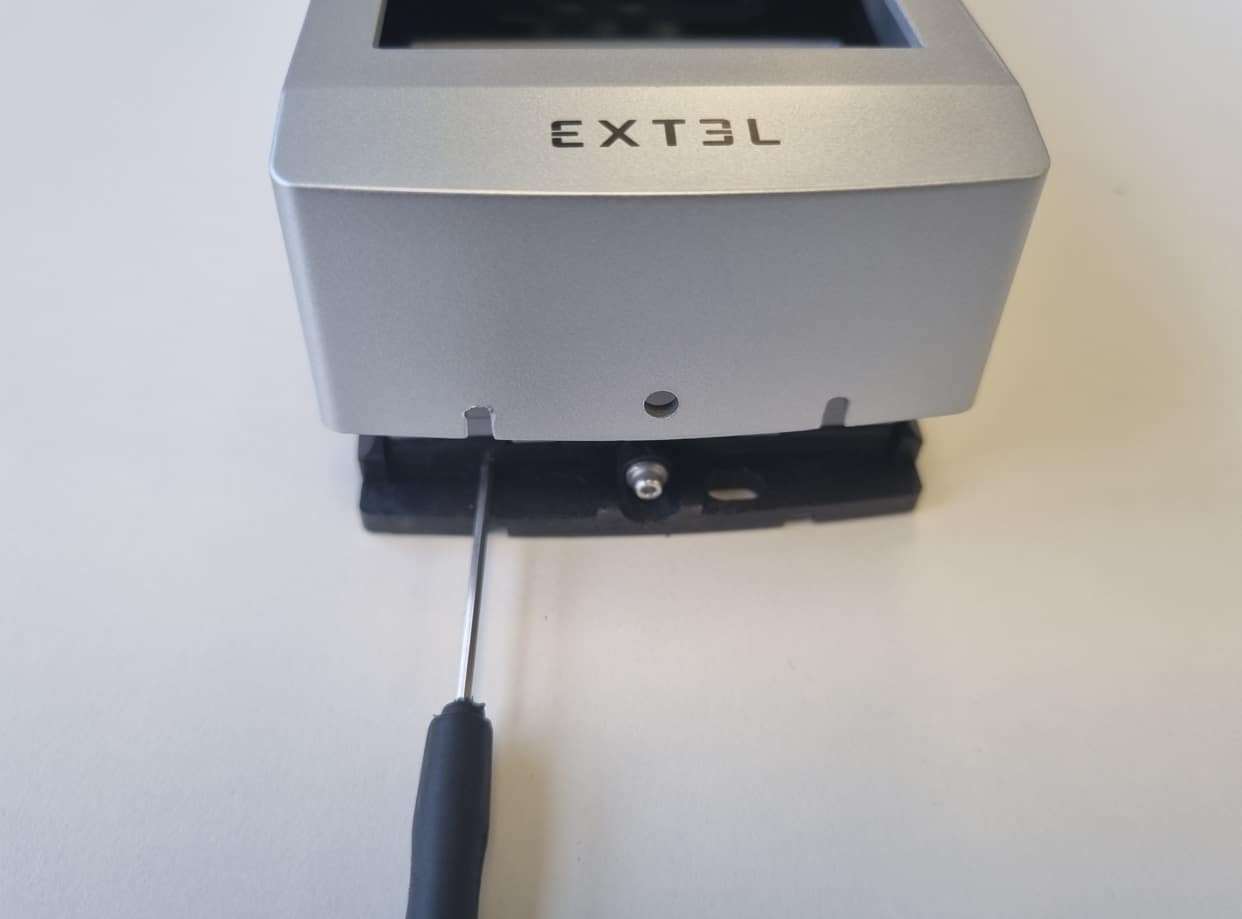

- Insérer le tournevis BTR de 1.5mm dans la fente de gauche.
- Faites levier vers le haut afin de retirer la face avant.

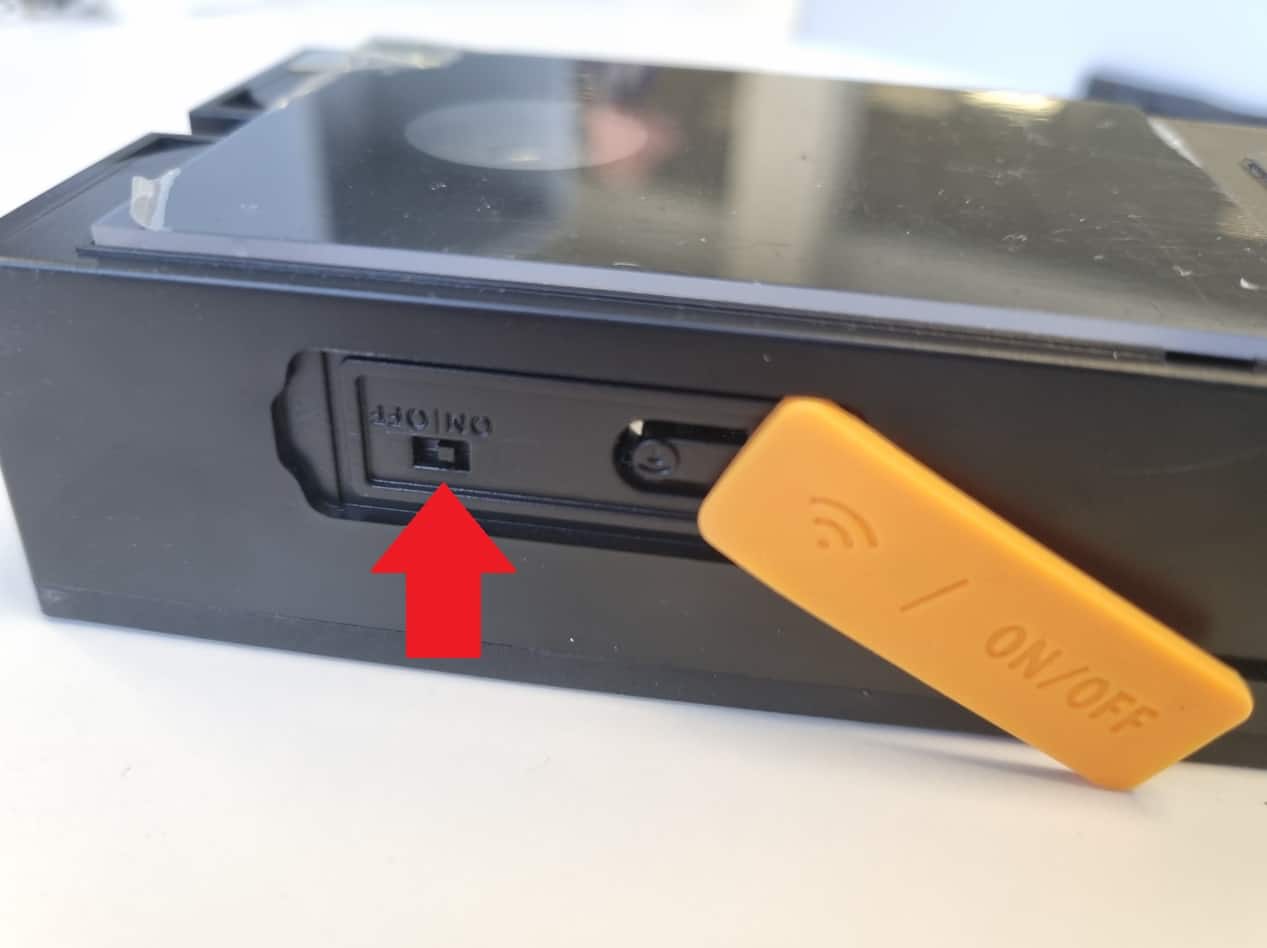

- Placez le curseur ON/OFF en position OFF.
- Extraire la batterie en la retirant vers le bas.
Etape 2 : Retirer la face arriere

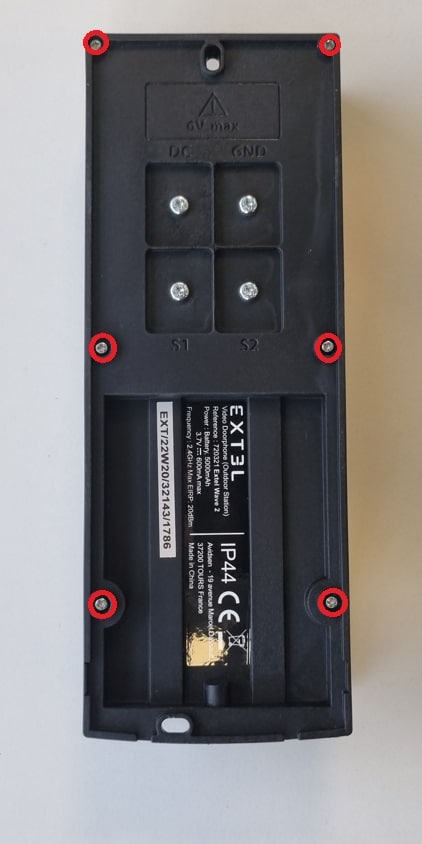

- Retourner la platine de rue et à l’aide du tournevis cruciforme, retirer les 6 vis à l’arrière de la platine de rue.
Etape 3 : Démontage de la carte électronique

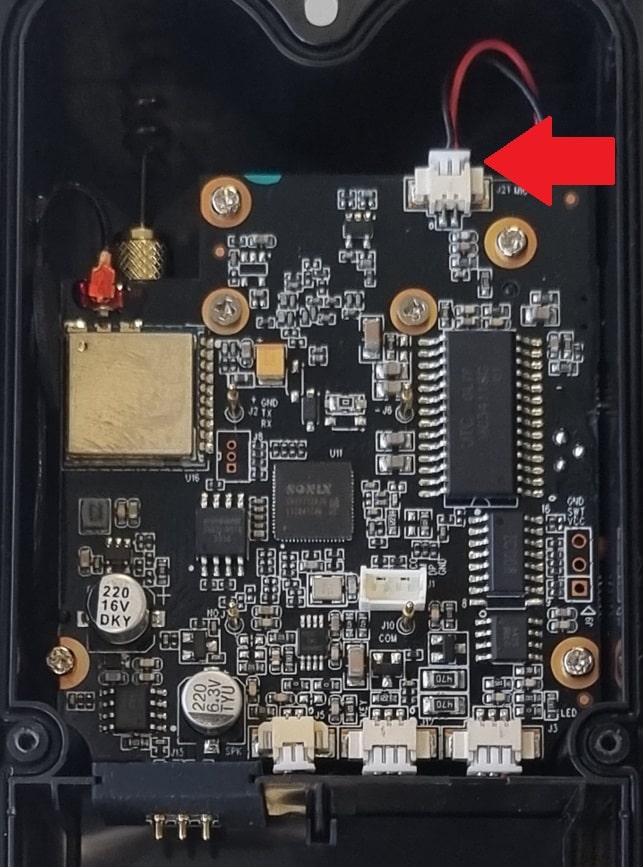

- Déconnecter délicatement le connecteur du micro en tirant dessus vers le haut à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.
- Dévisser les 4 vis de maintien de la platine de rue afin d’avoir accès aux connecteurs du bas
- Soulever délicatement votre carte électronique à l’aide de la spatule plastique afin de la sortir de son logement.

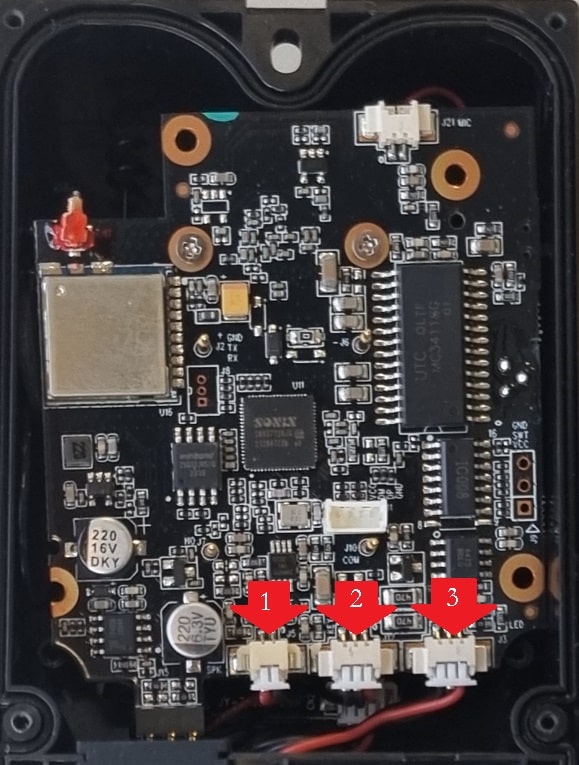

- 1- Déconnecter délicatement le connecteur du haut-parleur
- 2- Déconnecter délicatement le connecteur du bouton d’appel
- 3- Déconnecter délicatement le connecteur des Leds Infrarouges
- Basculer la carte électronique vers la gauche afin d’avoir accès a l’antenne.
Etape

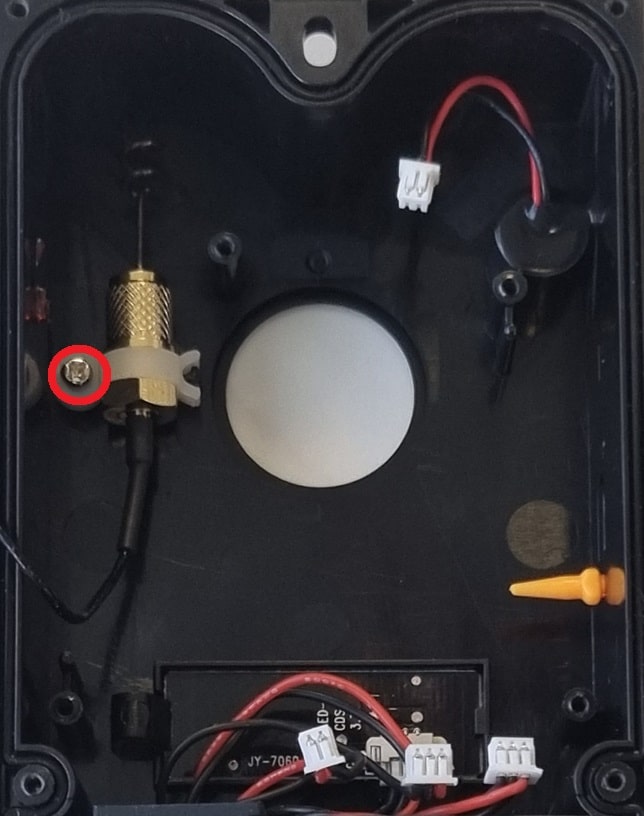

- A l’aide du tournevis cruciforme, débrancher la patte de maintien de l’antenne.
- Vous pouvez désormais extraire la carte électronique.
Etape 4 : Installation de la nouvelle carte électronique
- L’installation de la nouvelle carte électronique s’effectuera dans le sens inverse du démontage
- Repositionner l’antenne et la refixer sur le châssis.
- Repositionner temporairement la nouvelle carte électronique sur le châssis.
- Assurez vous que le joint d’étanchéité du connecteur batterie soit bien positionné
- Reconnecter dans un premier temps les branchements du bas :
- 1- Haut parleur
- 2- Bouton d’appel
- 3- Leds infrarouge
- Assurez vous que le fil de l’antenne soit bien plaqué sur la gauche du châssis et réinstallez la carte électronique.
- Afin d’aider au positionnement, des trous de guidage sont présent sur la carte électronique.
- Assurez vous que l’interrupteur ON/OFF de la platine de rue soit bien accessible.
- Assurez vous que le fil de l’antenne soit toujours bien positionné et ne soit pas tordu ou pincé.
- Revisser les 4 vis de maintien de la carte électronique à l’aide du tournevis cruciforme.
- Reconnecter le micro.
Etape 5 : Remontage Platine de rue
- Retournez la platine de rue et à l’aide du tournevis cruciforme, revissez les 6 vis à l’arrière de la platine de rue.
- Rebrancher la batterie. Attention au sens d’insertion.
- Basculer l’interrupteur en position ON.
- N’oubliez pas de faire une réassociation entre le moniteur et la platine de rue.
- Tester le bon fonctionnement sur courte portée avant la réinstallation finale.
