Remplacement du micro de la platine de rue EXTEL WAVE 2
Vous n'entendez plus vos visiteurs ou bien votre portier vidéo fait un gros grésillement. Le micro de votre platine de rue semble défaillant. Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer la lentille |
Difficulté : Modérée Temps nécessaire : 30 minutes Nombre d’étapes : 6 Mise à jour : juin 2024 | Matériel nécessaire : Tournevis cruciforme, BTR 1.5mm, spatule plastique, pince de précision, colle B7000 Pièce(s) détachée(s) nécessaire(s) : Référence : 810320P Micro pour Platine de Rue EXTEL WAVE 2 |
Etape 1 : Retirer la face avant et la batterie
- Positionner votre platine de rue afin d’avoir accès au dessous.

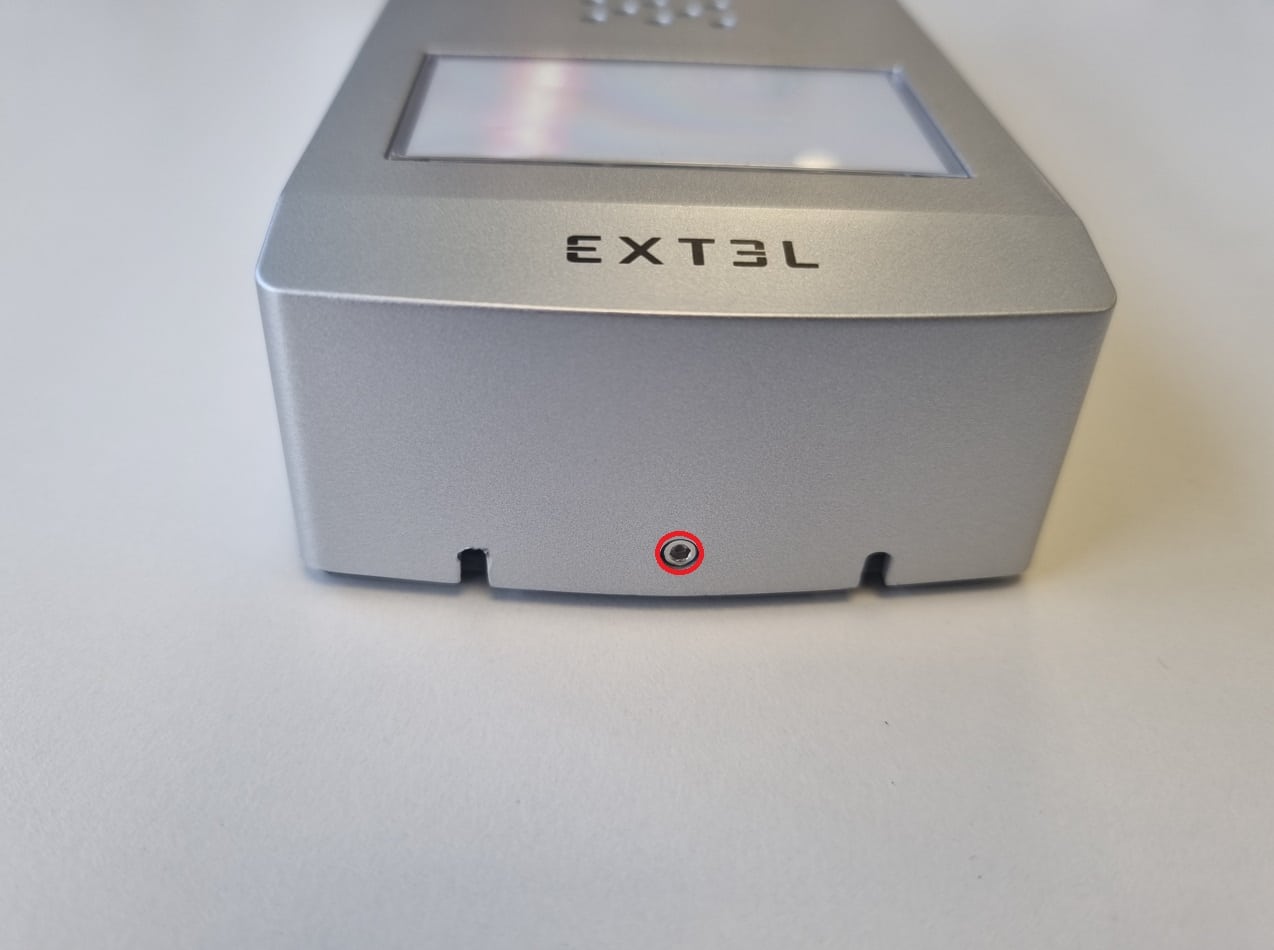

- Utiliser le tournevis BTR de 1.5mm afin de visser la vis de sécurité.
- Tourner le tournevis dans le sens inverse des aiguilles d’une montre afin de visser la vis de sécurité.
- ATTENTION : La vis de sécurité utilise un pas à gauche.

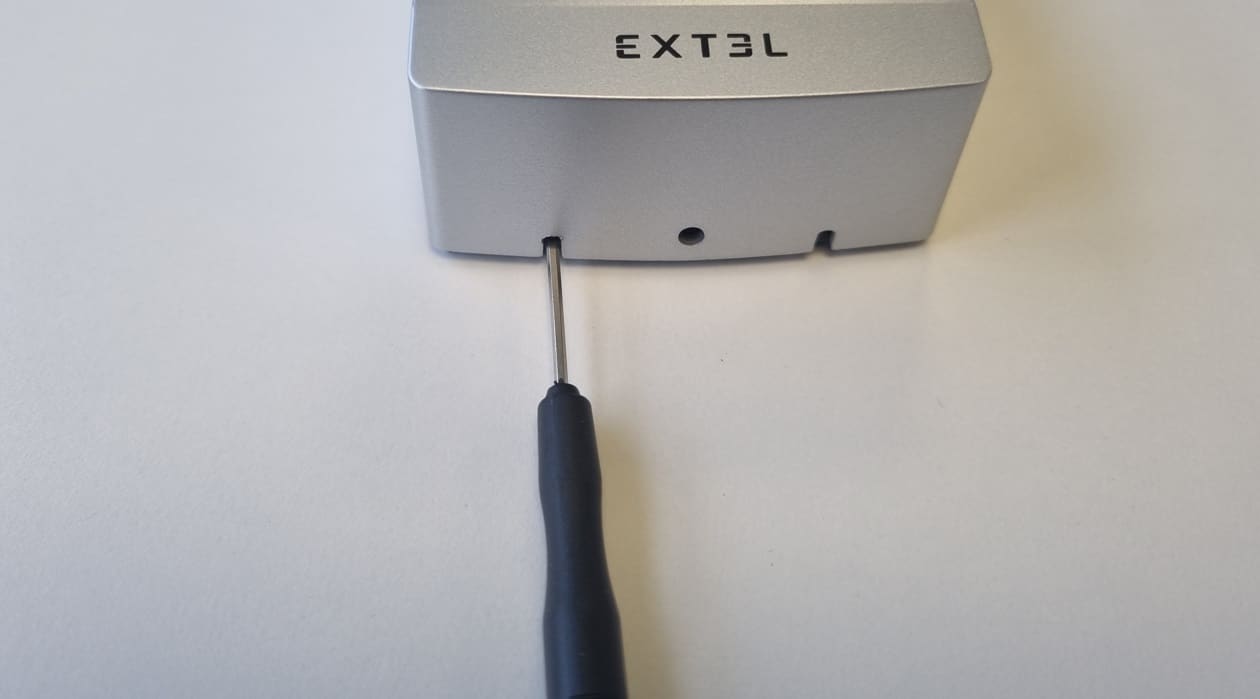

- Insérer le tournevis BTR de 1.5mm dans la fente de gauche.

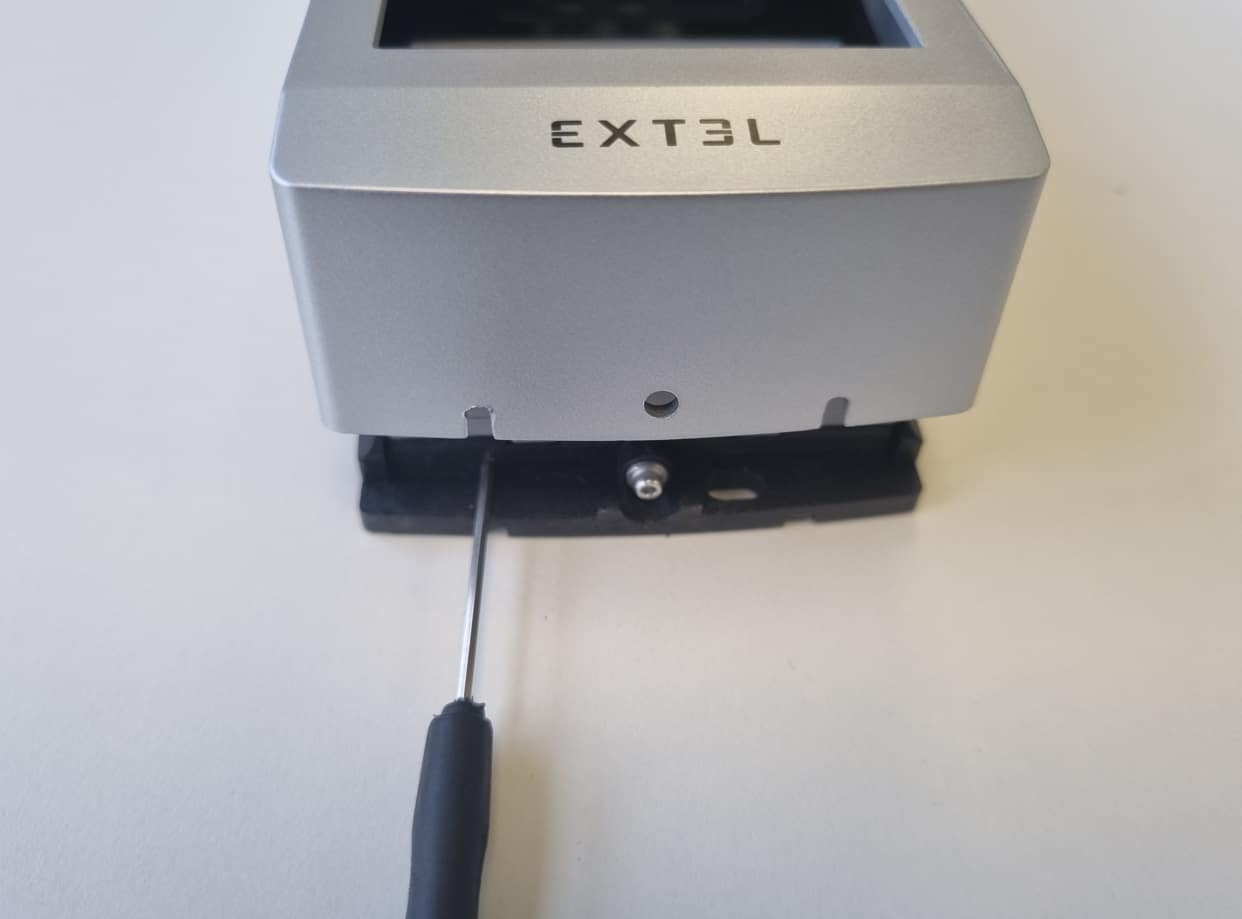

- Faites levier vers le haut afin de retirer la face avant.

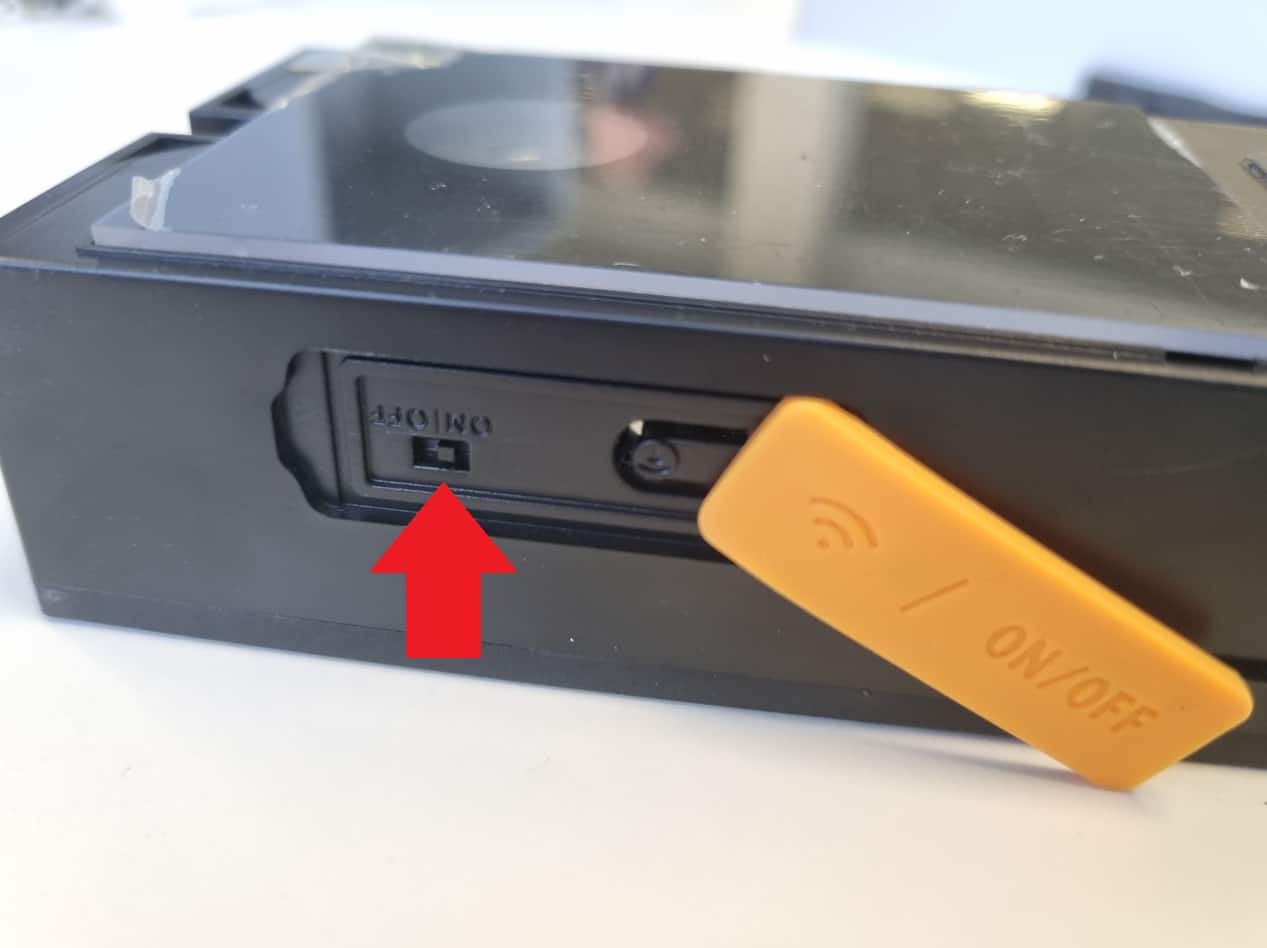

- Placez le curseur ON/OFF en position OFF.

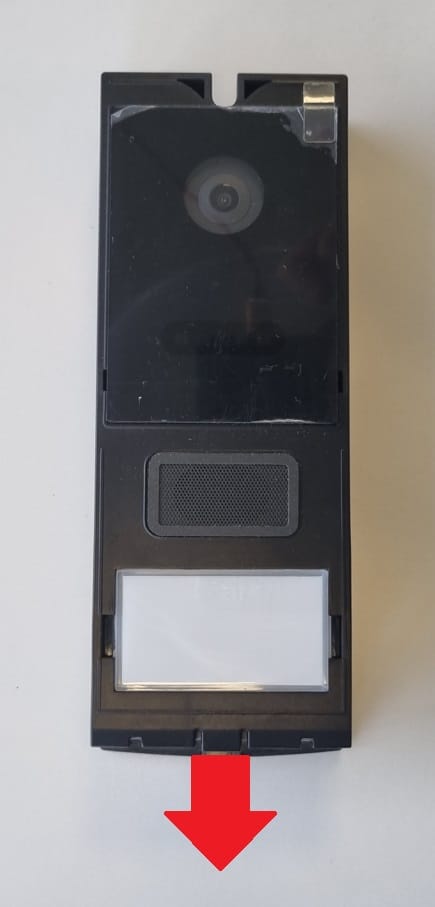

- Extraire la batterie en la retirant vers le bas.
Etape 2 : Retirer la face arriere

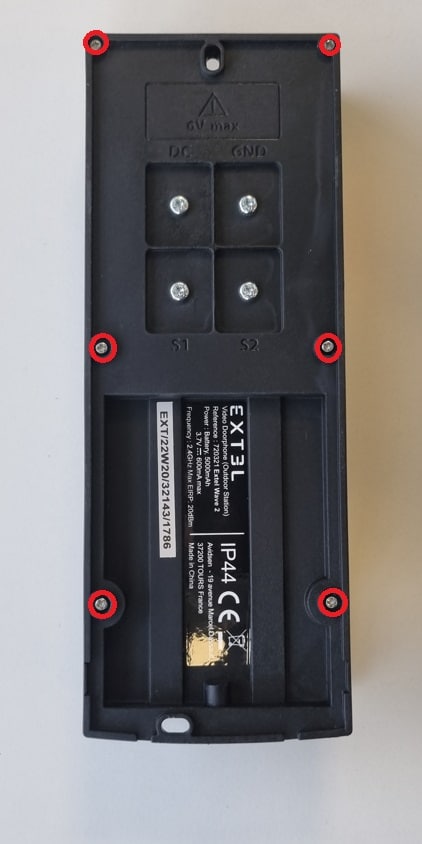

- Retourner la platine de rue et à l’aide du tournevis cruciforme, retirer les 6 vis à l’arrière de la platine de rue.
Etape 3 : Démontage de la carte électronique

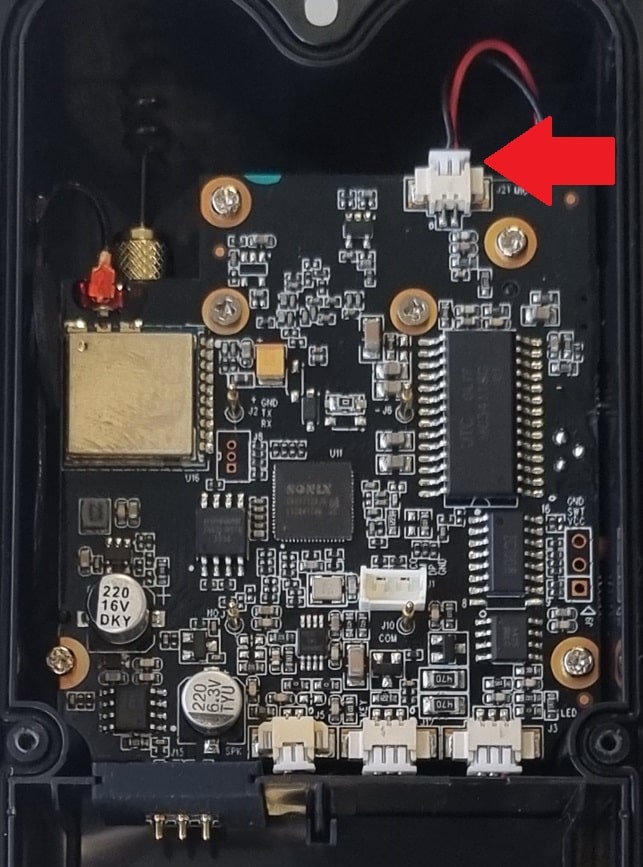

- Déconnecter délicatement le connecteur du micro en tirant dessus vers le haut à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.
- Dévisser les 4 vis de maintien de la platine de rue afin d’avoir accès aux connecteurs du bas
- Soulever délicatement votre carte électronique à l’aide de la spatule plastique afin de la sortir de son logement.
- 1- Déconnecter délicatement le connecteur du haut-parleur
- 2- Déconnecter délicatement le connecteur du bouton d’appel
- 3- Déconnecter délicatement le connecteur des Leds Infrarouges

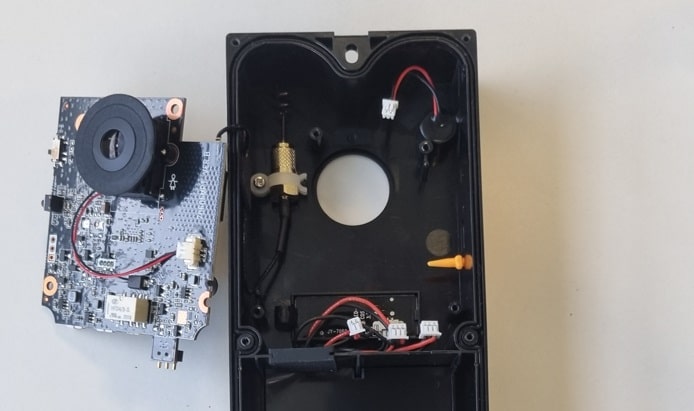

- Basculer la carte électronique vers la gauche afin qu’elle ne vous dérange pas pour la suite.
Etape 4 : Remplacement du Haut Parleur
- Décoller délicatement la nappe de protection à l’aide de la spatule plastique.
- ATTENTION, ne pas l’endommager ou la plier, il sera nécessaire de la réinstaller pour la suite.

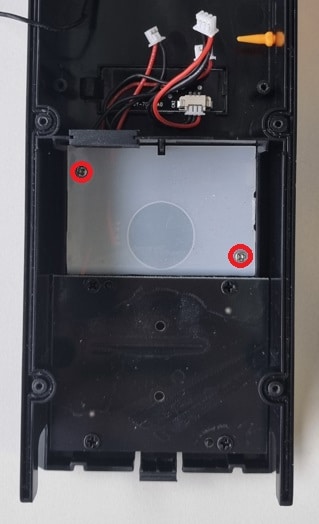

- Dévisser la plaque de pression blanche à l’aide du tournevis cruciforme
- Puis retirer la à l’aide de la spatule plastique

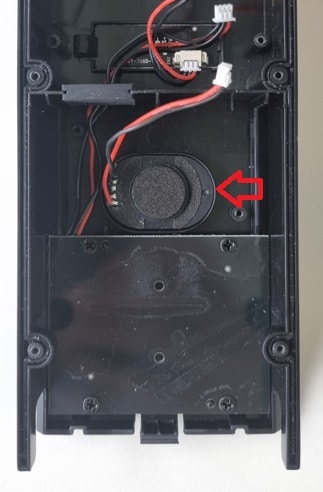

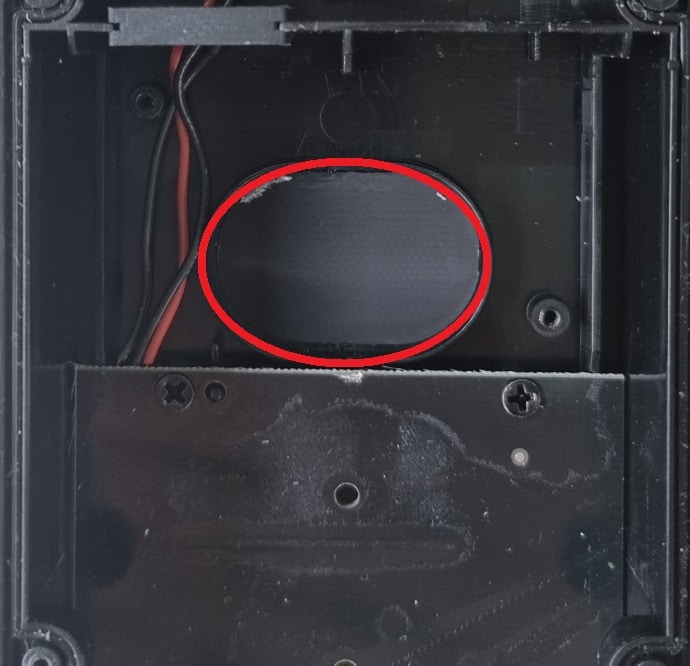

- A l’aide de la spatule plastique, faites levier sur le bord du haut parleur afin de le décoller.
- Retirer le Haut parleur
- Assurez vous que le haut parleur soit identique à l’origine.
- A l’aide de la colle B7000, déposer une fine bande de colle sur les bords du logement micro.
- Recoller le Haut Parleur dans le même sens que lors du démontage en effectuant une légère pression
- Attendre 5 minutes.
- Faites passer le fil du haut parleur sous le joint d’étanchéité de la batterie.
- Repositionner et revisser la plaque de pression.
- Repositionner et recoller la nappe de protection.
Etape 5 : Remontage de la carte électronique
- Repositionner temporairement la carte électronique sur le châssis.

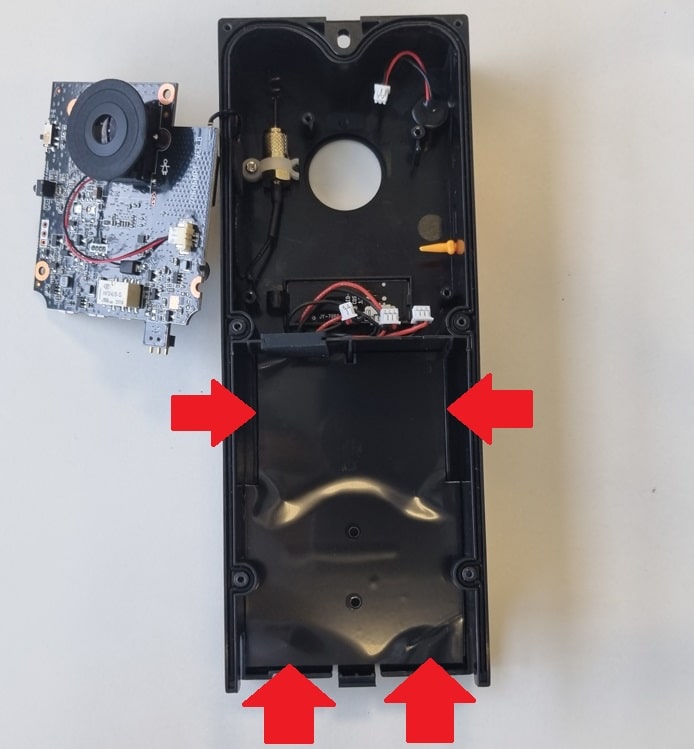

- Assurez vous que le joint d’étanchéité du connecteur batterie soit bien positionné
- Reconnecter dans un premier temps les branchements du bas :
- 1- Haut parleur
- 2- Bouton d’appel
- 3- Leds infrarouge
- Assurez vous que le fil de l’antenne soit bien plaqué sur la gauche du châssis et réinstallez la carte électronique.

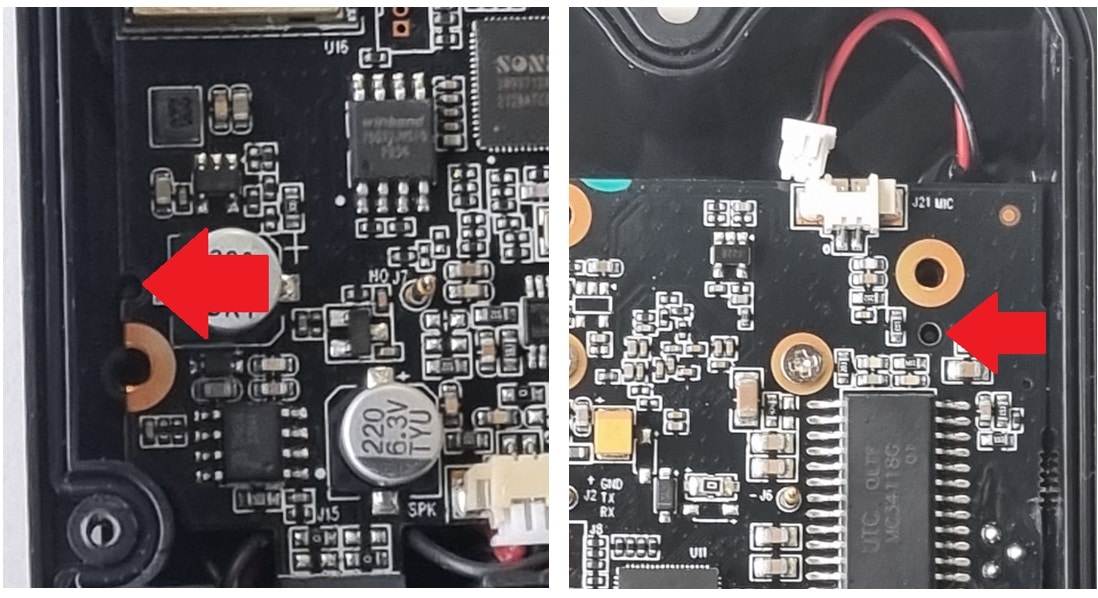

- Afin d’aider au positionnement, des trous de guidage sont présent sur la carte électronique.
- Assurez vous que l’interrupteur ON/OFF de la platine de rue soit bien accessible.
- Assurez vous que le fil de l’antenne soit toujours bien positionné et ne soit pas tordu ou pincé.

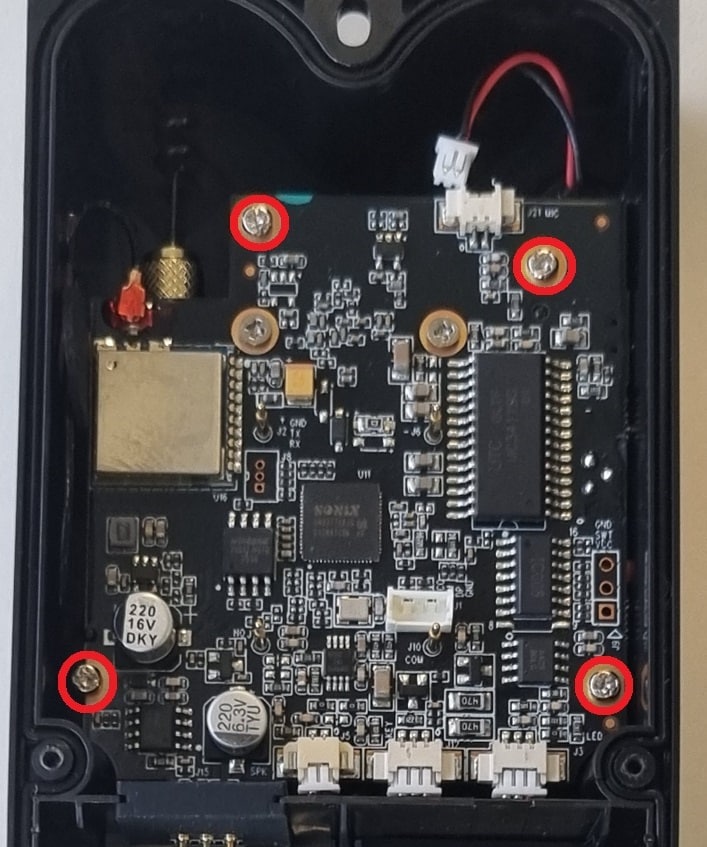

- Revisser les 4 vis de maintien de la carte électronique à l’aide du tournevis cruciforme.
- Reconnecter le micro.
Etape 6 : Remontage Platine de rue
- Retournez la platine de rue et à l’aide du tournevis cruciforme, revissez les 6 vis à l’arrière de la platine de rue.
- Rebrancher la batterie. Attention au sens d’insertion.
- Basculer l’interrupteur en position ON.
- N’oubliez pas de faire une réassociation entre le moniteur et la platine de rue.
- Tester le bon fonctionnement sur courte portée avant la réinstallation finale.
