Remplacement de la carte électronique de la platine de rue Philips WelcomeEye Connect 3
La platine de rue de votre interphone ne veut plus fonctionner, ne veut plus sonner Il sera nécessaire de remplacer la carte mère de votre platine de rue. Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer la lentille |
Difficulté : Modérée Temps nécessaire : 20 minutes Nombre d’étapes : 4 Mise à jour : juillet 2024 | Matériel nécessaire : Tournevis cruciforme, BTR 1.5mm, spatule plastique, pince de précision, Pâte de contact graphité Pièce(s) détachée(s) nécessaire(s) : Référence : 531045M |
Etape 1 : Retirer la face avant
- Positionner votre platine de rue afin d’avoir accès au dessous.

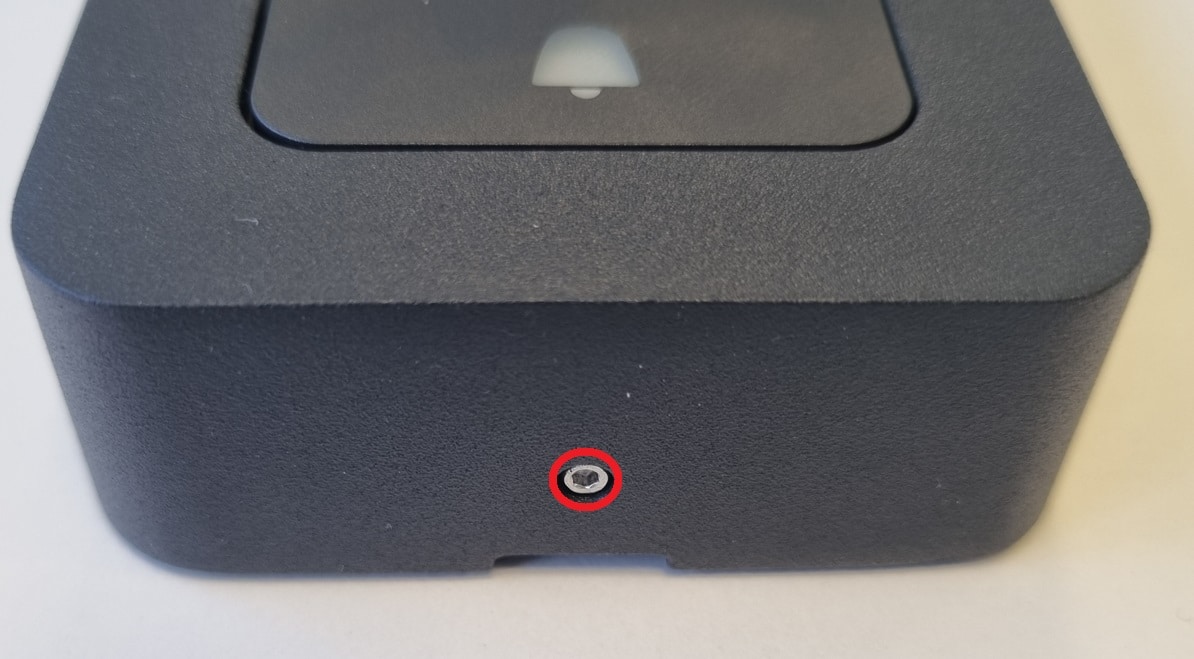

- Utiliser le tournevis BTR de 1.5mm afin de visser la vis de sécurité.
- Tourner le tournevis dans le sens inverse des aiguilles d’une montre afin de visser la vis de sécurité.
- ATTENTION : La vis de sécurité utilise un pas à gauche.

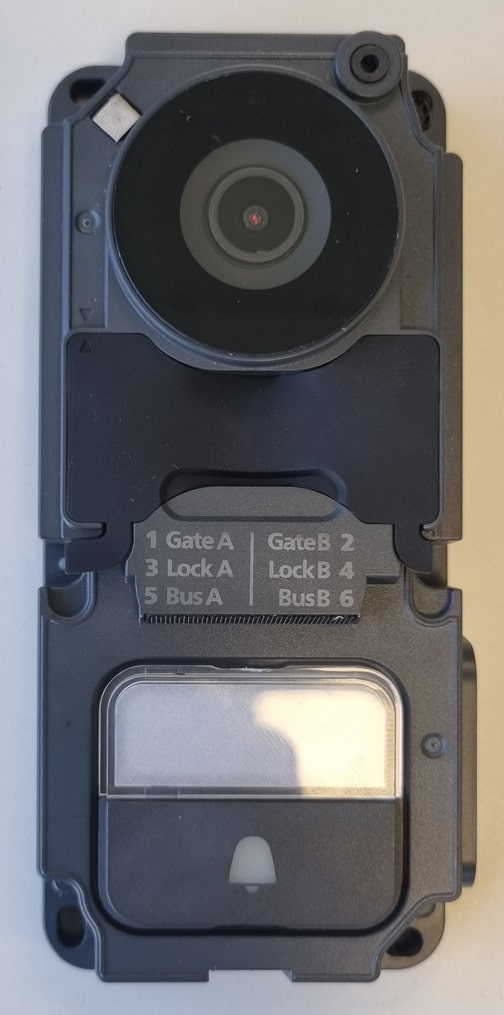

- Retirez la face avant
Etape 2 : Retirer la face arrière

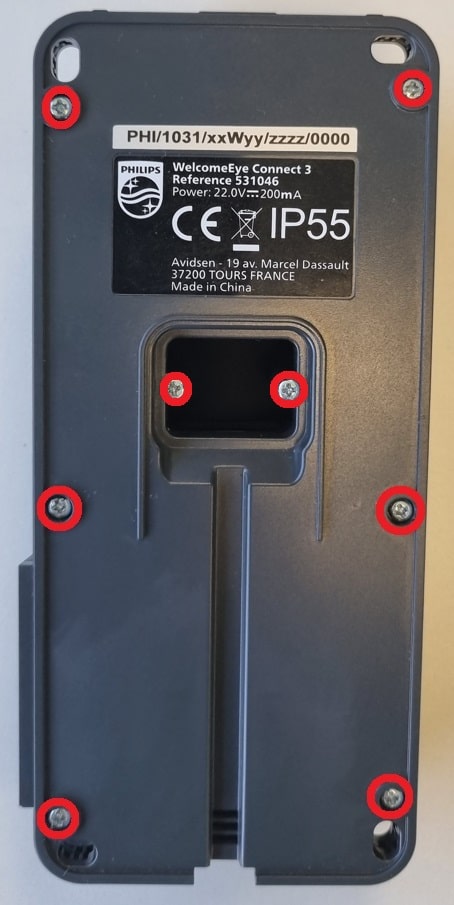

- Retournez la platine de rue et à l’aide du tournevis cruciforme puis retirez les 8 vis à l’arrière de la platine de rue.
- Attention, ne pas mélanger les vis, les vis du centre sont plus longues.
Etape 3 : Démontage de la carte électronique

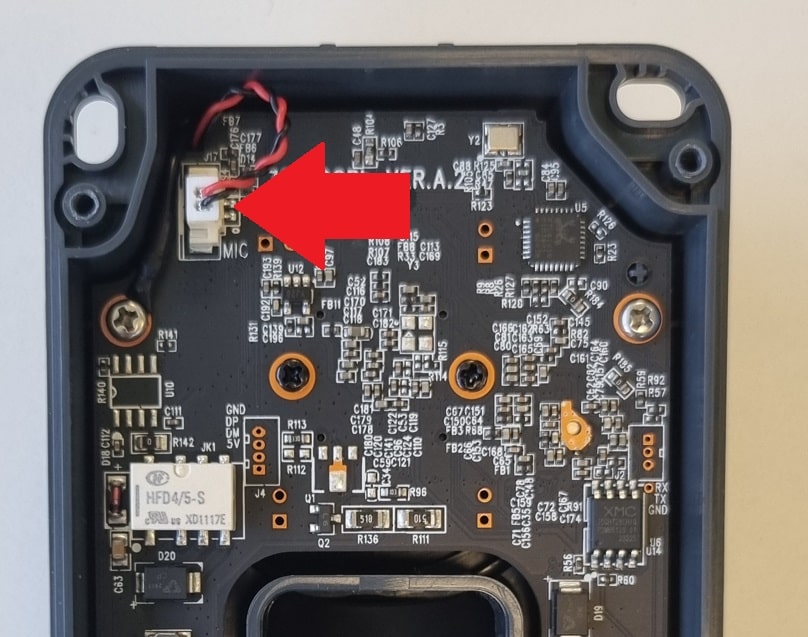

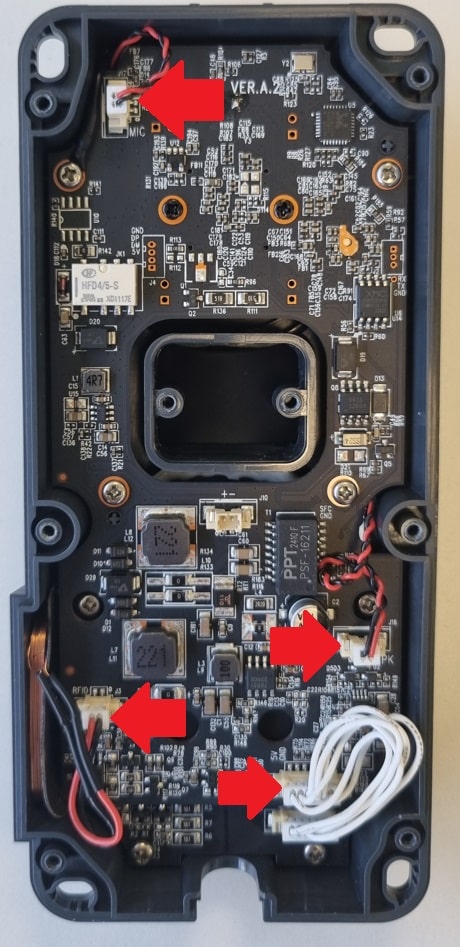

- Déconnectez délicatement le connecteur du micro en tirant dessus vers le haut à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.

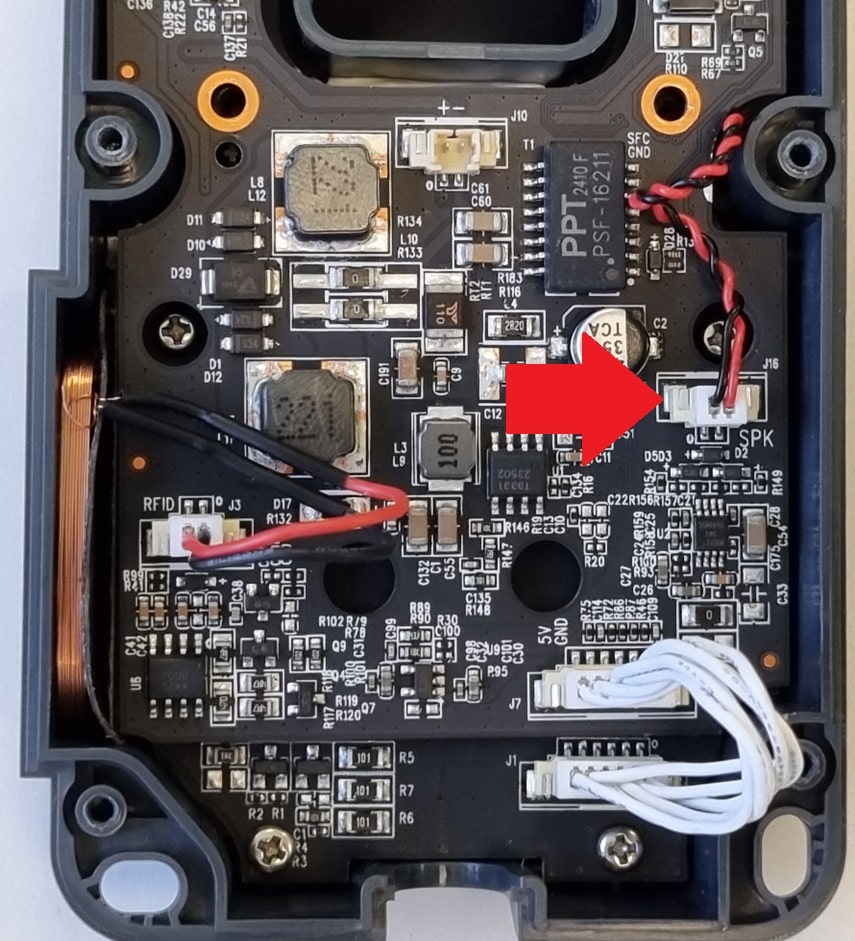

- Déconnectez délicatement le connecteur du Haut parleur en tirant dessus vers le haut à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.

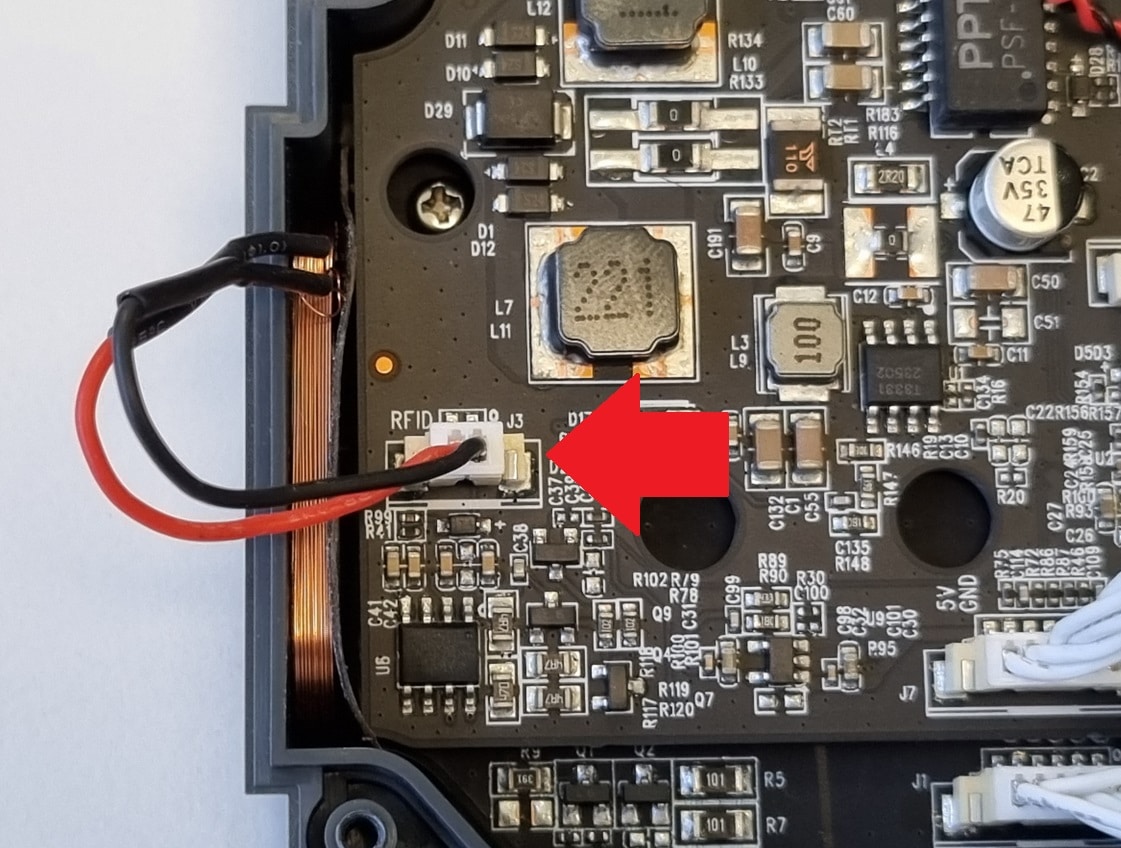

- Déconnectez délicatement le connecteur du lecteur RFID en tirant dessus vers le haut à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.

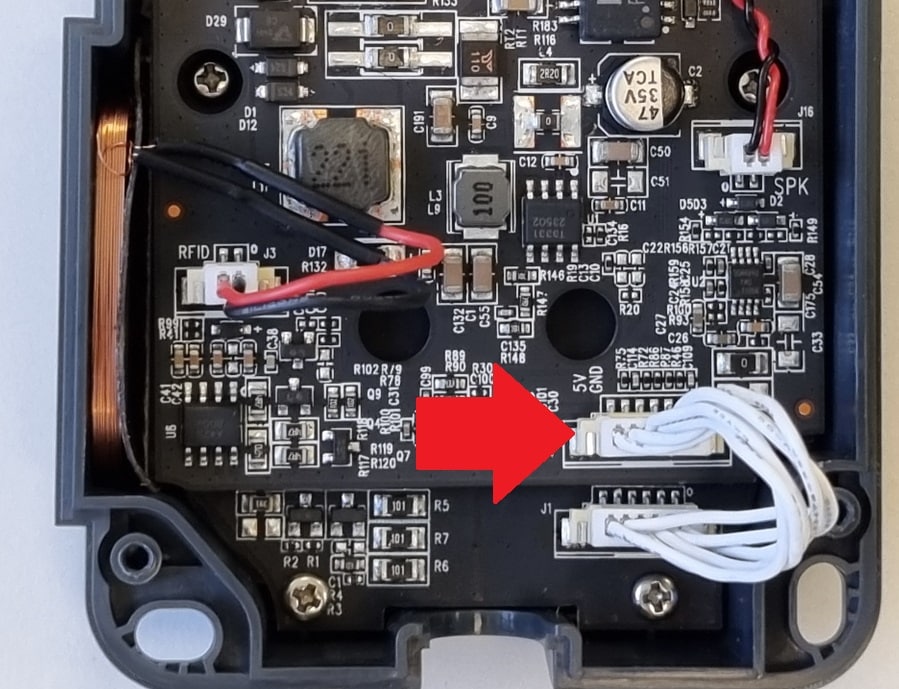

- Déconnectez le connecteur de l’interface du bouton d’appel en tirant dessus vers le haut. Attention, ne pas tirer sur les fils.

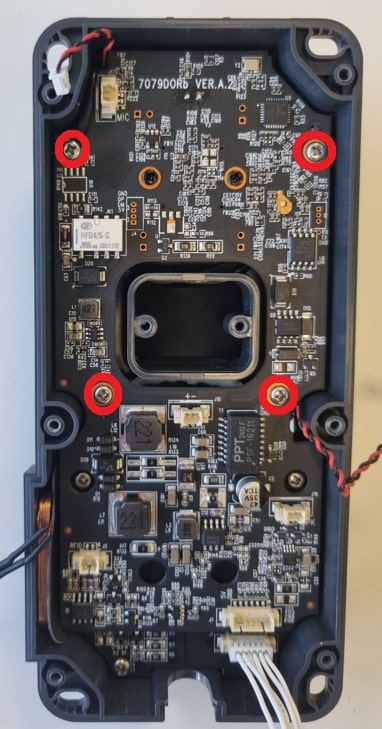

- Retirez les 4 vis cruciformes de maintien de la carte mère de la platine de rue

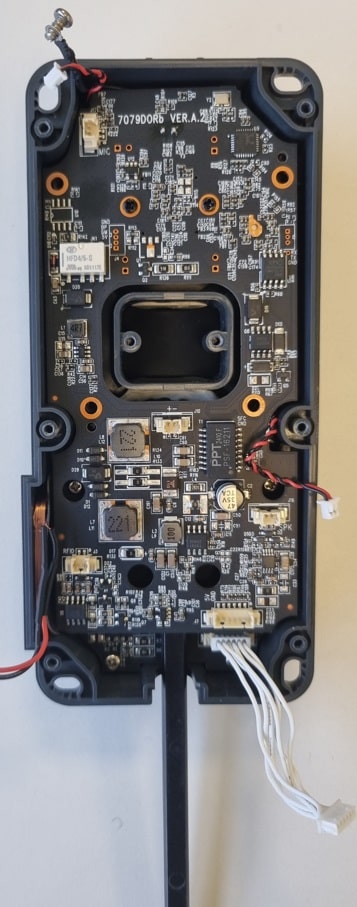

- Insérez la spatule plastique dans la partie basse de la platine de rue et faites doucement levier afin d’extraire facilement la carte mère de la platine de rue.
Etape 4 : Remplacement de la carte électronique

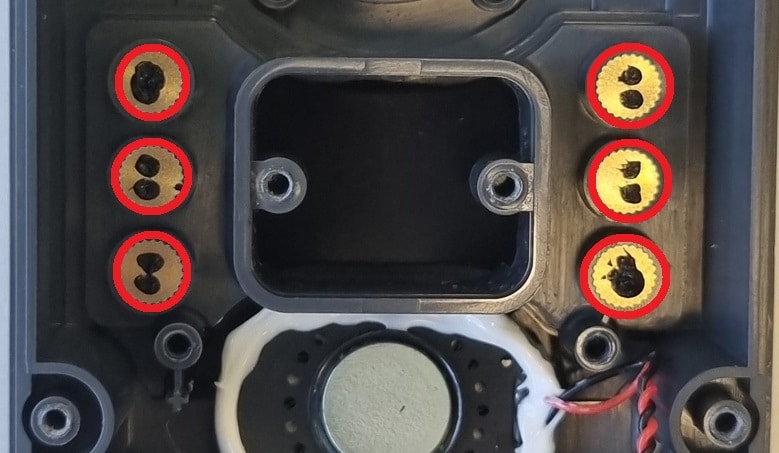

- Avant de repositionner la nouvelle carte électronique, veuillez vérifier que la pâte graphité (pâte noire) sur les contacts de connexion soit toujours présente.
- En cas d’absence, veuillez en repositionner légèrement sans en abusé (voir photo)
- Repositionnez la nouvelle carte électronique à son emplacement.
- Assurez vous que les 4 fils de connexions soient bien passés dans leurs logements et ne soient pas pincés.

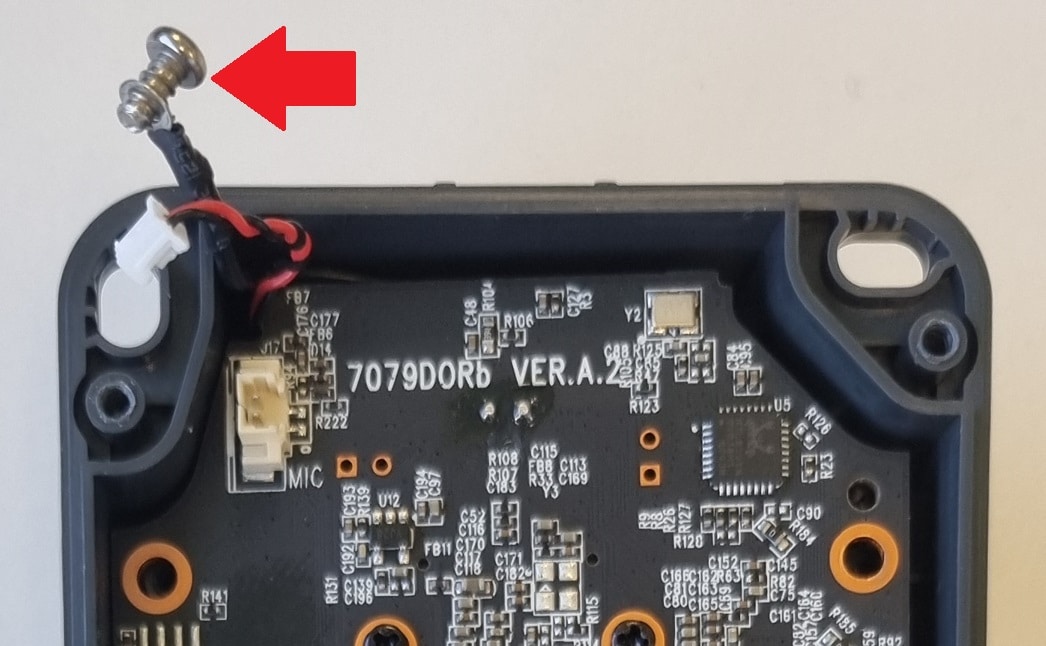

- Assurez vous que le fil de protection soit bien repositionné sur la vis en haut à gauche.
- Revissez les 4 vis de maintien de la carte électronique
- Puis, reconnectez les 4 connecteurs du micro, Haut Parleur, Lecteur RFID et bouton d’appel.
Etape 5 : Fermeture de la platine de rue

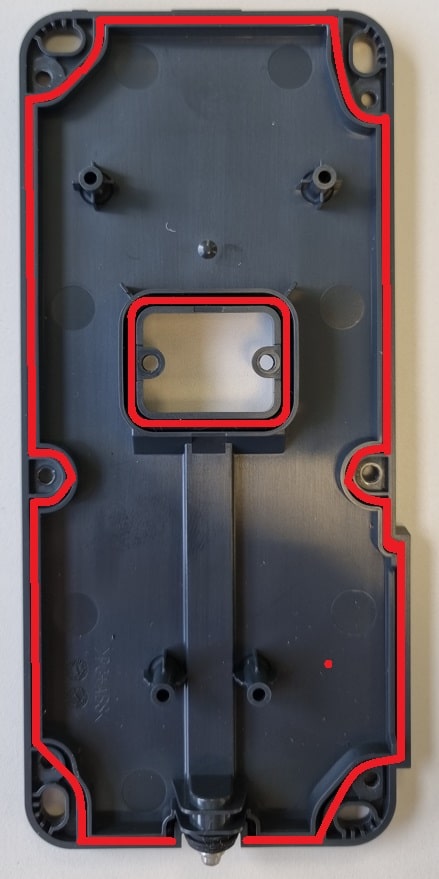

- Assurez vous que le joint d’étanchéité est correctement placé dans la gorge de la face arrière de la platine de rue
- Revisser les 8 vis cruciformes à l’arrière de la platine de rue.
- Attention, les vis du centre sont les plus longues.
- Repositionner la face avant de la platine de rue
- Positionner votre platine de rue afin d’avoir accès au dessous.
- Utiliser le tournevis BTR de 1.5mm afin de visser la vis de sécurité.
- Tourner le tournevis dans le sens des aiguilles d’une montre afin de revisser la vis de sécurité.
- ATTENTION : La vis de sécurité utilise un pas à gauche.
- Le remplacement est terminé
