Remplacement de la carte électronique principale de la platine de rue Philips WelcomeEye
La platine de rue de votre interphone ne veut plus fonctionner, ne veut plus sonner ? Il sera nécessaire de remplacer la carte mère de votre platine de rue. Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer la lentille |
Difficulté : Facile Temps nécessaire : 20 minutes Nombre d’étapes : 8 Mise à jour : mai 2023 | Matériel nécessaire : Tournevis cruciforme, spatule plastique, pince de précision Pièce(s) détachée(s) nécessaire(s) : Référence : 531006M Carte mère Platine de Rue Philips WelcomeEye |
Etape 1 : Retirer le support arrière

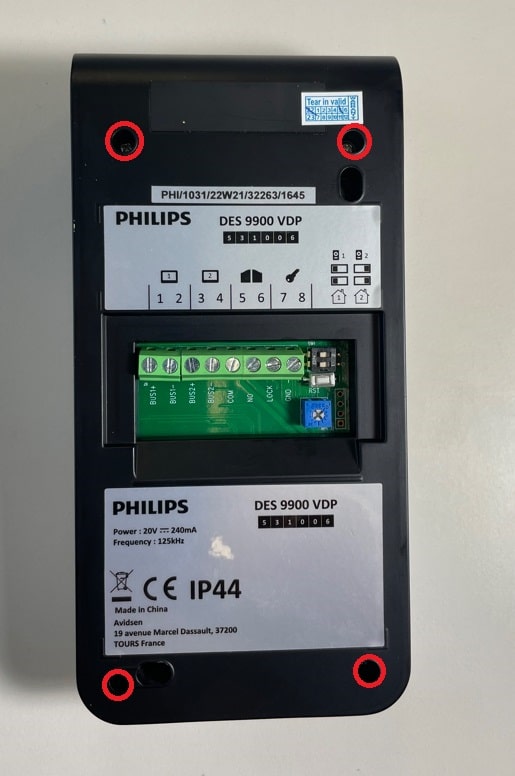

- Retournez la Platine de rue
- Retirez les 4 vis arrière de la platine de rue à l’aide du tournevis cruciforme.
- Attention, ces 4 vis peuvent se situer sous un caoutchouc de protection.

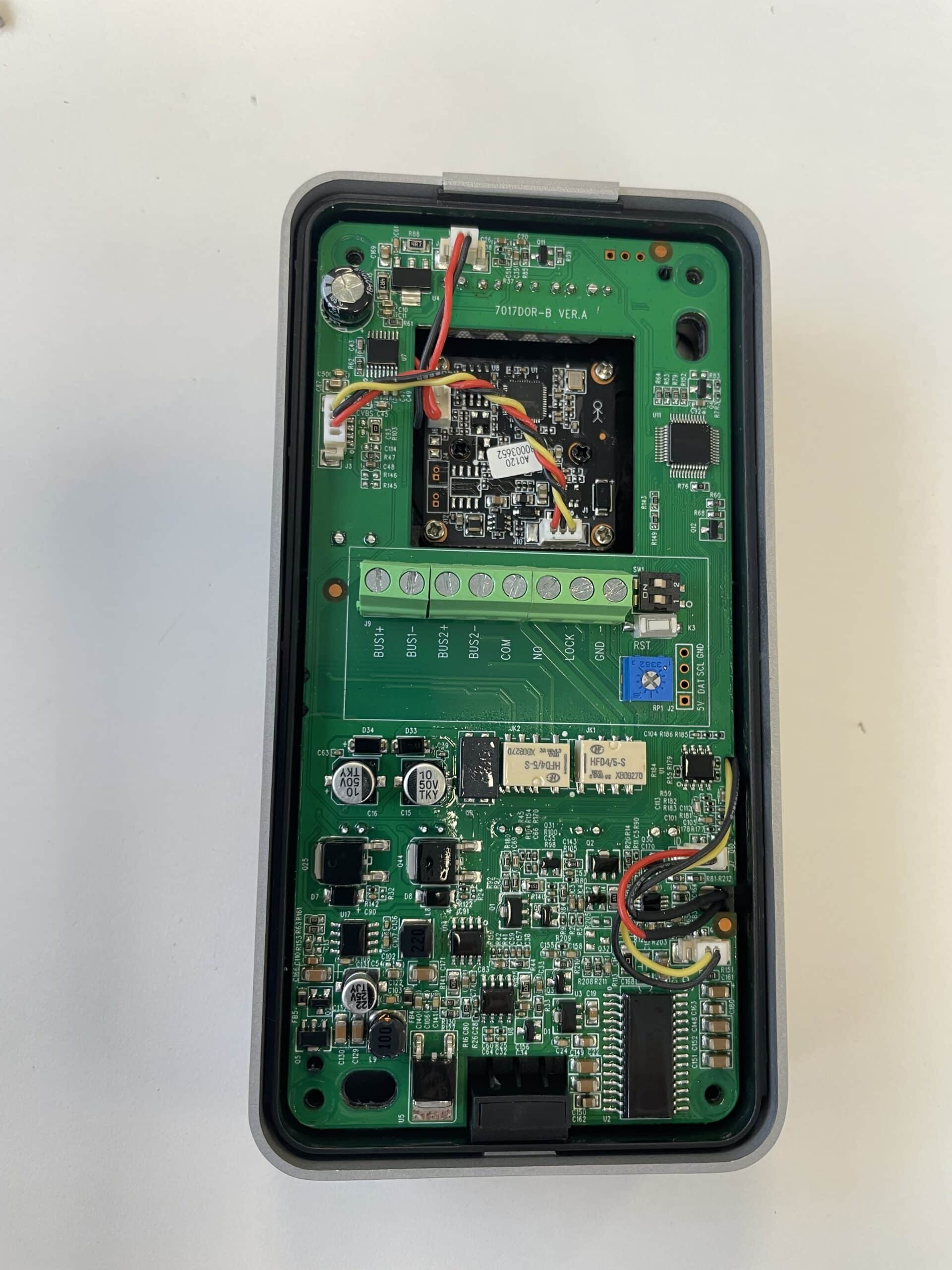

- Retirez délicatement la façade arrière noire.
Etape 2 : Déconnecter le micro

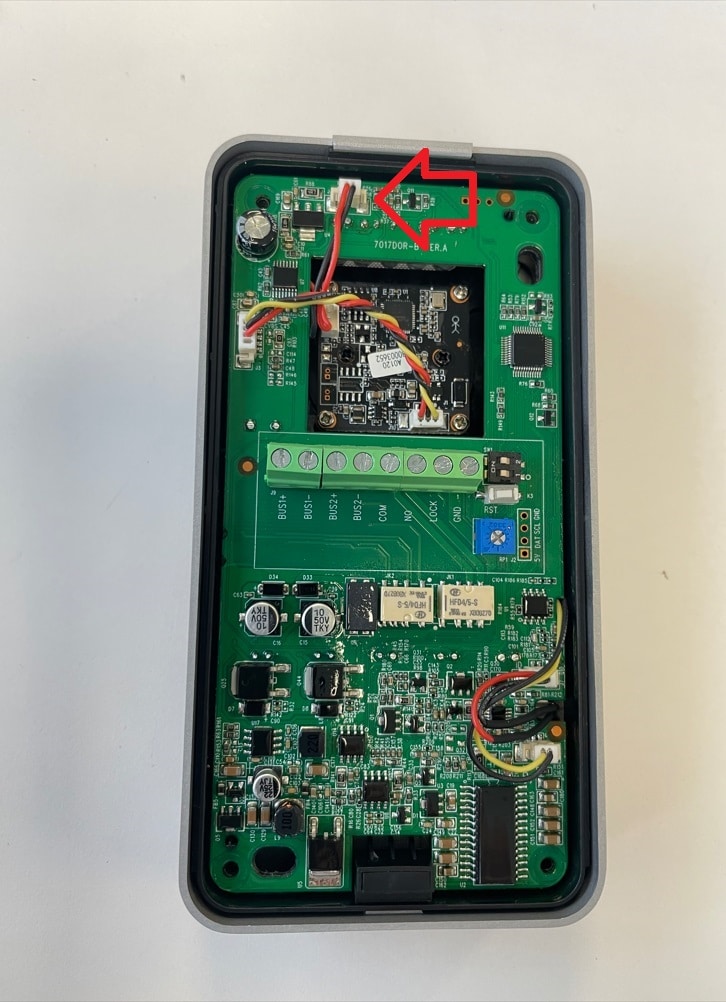

- Déconnectez délicatement le connecteur du micro en tirant dessus vers vous à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.
Etape 3 : Comment retirer un connecteur
- Pour retirer le connecteur en toute sécurité, maintenez le à l’aide de la pince de précision et effectuez des légers mouvement droit et gauche.
Etape 4 : Déconnecter la carte électronique vidéo
- Déconnectez délicatement le connecteur de la carte électronique vidéo en tirant dessus vers vous à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.
Etape 5 : Déconnecter le lecteur RFID
- Déconnectez délicatement le connecteur du lecteur RFID en tirant dessus vers vous à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.
Etape 6 : Déconnecter le Haut Parleur
- Déconnectez délicatement sur le connecteur du haut-parleur en tirant dessus vers vous à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.
Etape 7 : Reconnecter les éléments
- Retirez la carte électronique de son emplacement à l’aide de la pince de précision.
- Remplacez la carte électronique. Attention de bien respecter le passage des câbles pour ne pas les pincer.
- Reconnectez les éléments en suivant les étapes 2 à 6.
Etape 8 : Remise en place du support arrière
- Repositionnez le support arrière de la platine de rue en revissant les 4 vis retiré précédemment à l’étape 1.
- Le remplacement est terminé.
