Remplacement du micro de la platine de rue Philips WelcomeEye
Vous n'entendez plus vos visiteurs ou bien votre portier vidéo fait un gros grésillement Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer la lentille |
Difficulté : Facile Temps nécessaire : 20 minutes Nombre d’étapes : 8 Mise à jour : mars 2023 | Matériel nécessaire : Tournevis cruciforme, spatule plastique, pince de précision Pièce(s) détachée(s) nécessaire(s) : Référence : 531006P Micro Platine de rue Philips WelcomeEye |

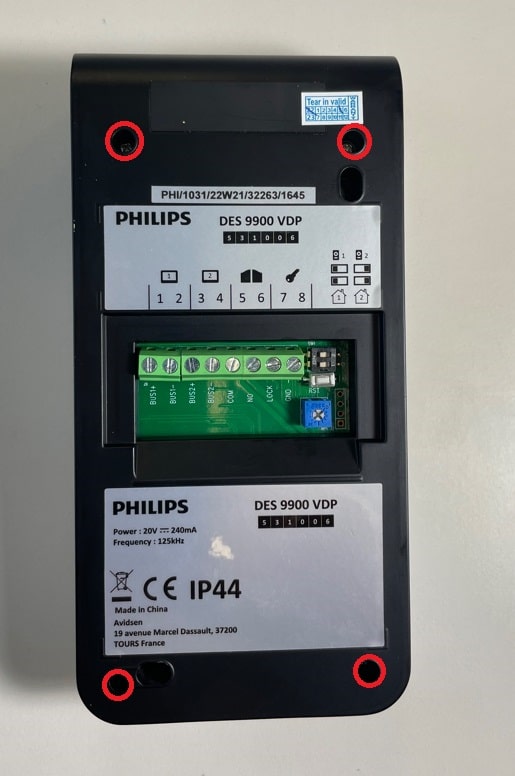

Etape 1 : Retirer le support arrière
- Retournez la Platine de rue.
- Retirez les 4 vis arrière de la platine de rue à l’aide du tournevis cruciforme.
- Attention, ces 4 vis peuvent se situer sous un caoutchouc de protection.

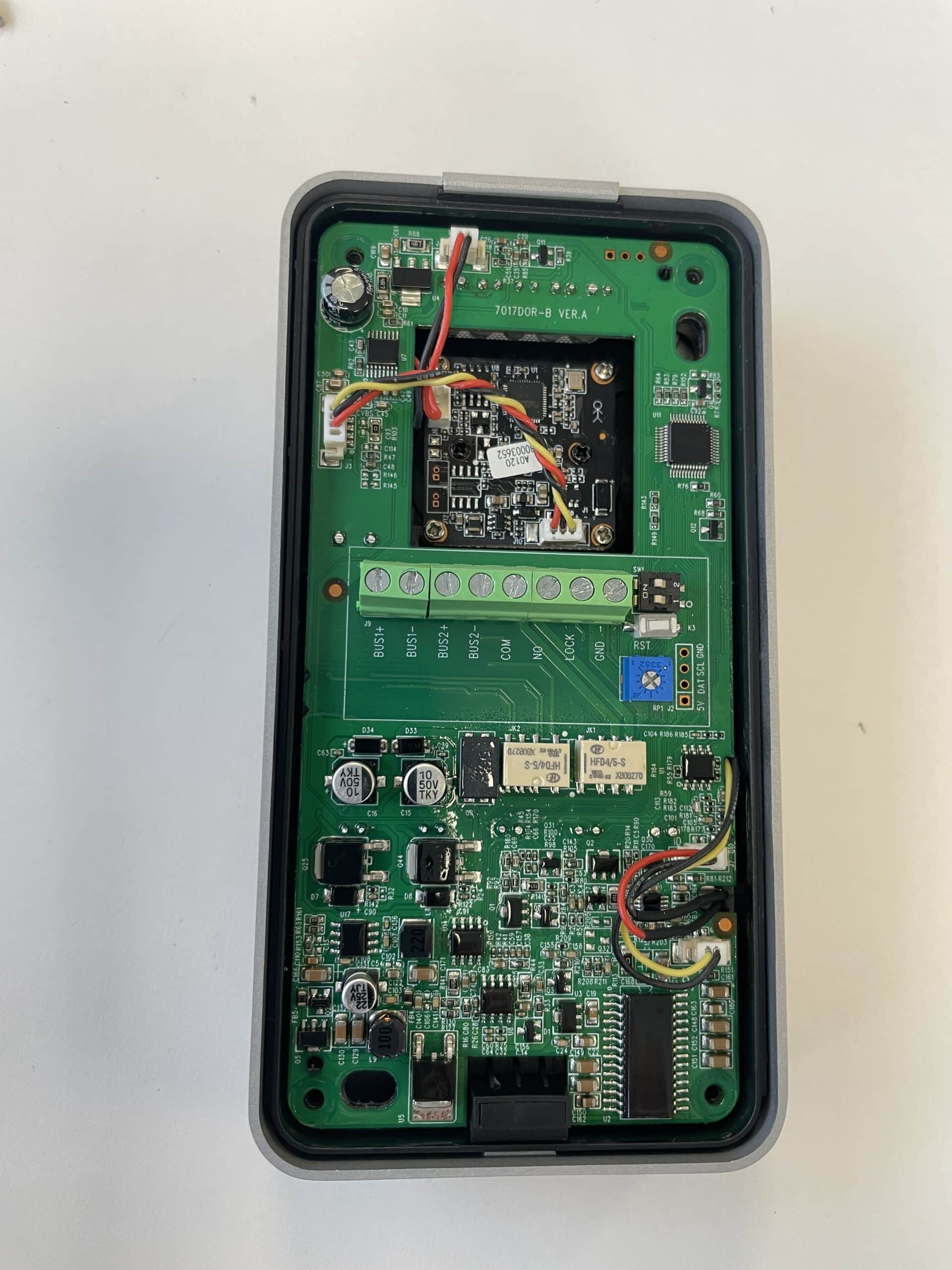

- Retirez délicatement la façade arrière noire.

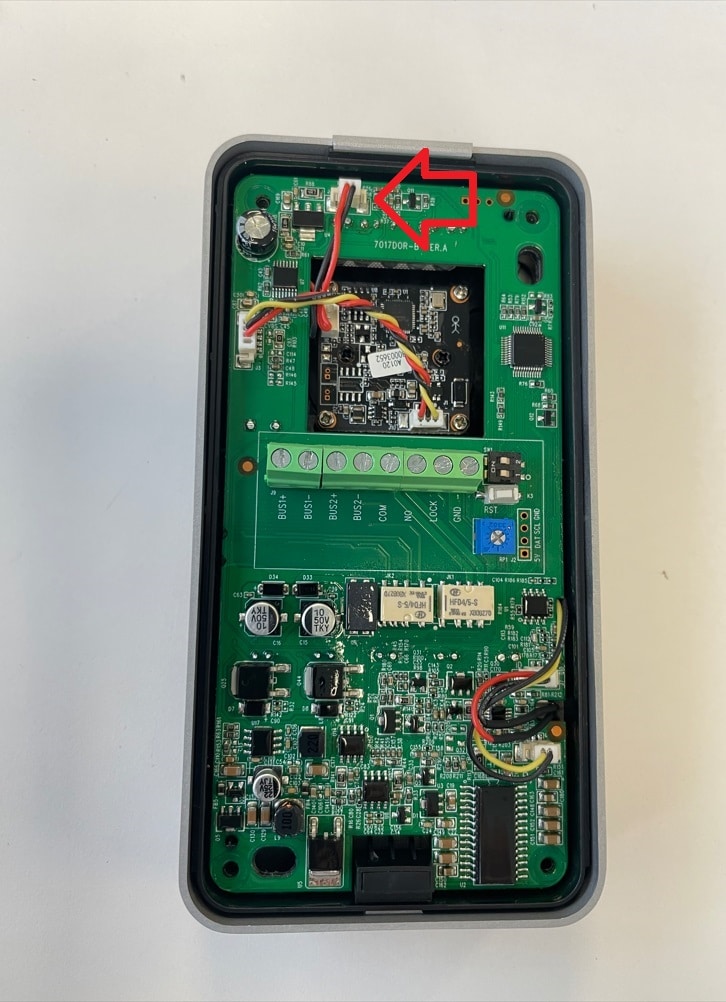

Etape 2 : Déconnecter le micro
- Déconnectez délicatement le connecteur du micro en tirant dessus vers vous à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.

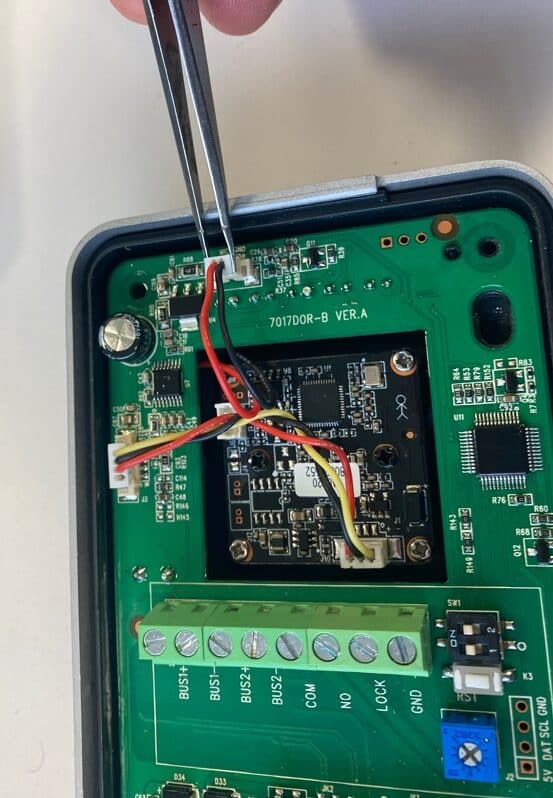

Etape 3 : Comment retirer un connecteur
- Pour retirer le connecteur en toute sécurité, maintenez le à l’aide de la pince de précision et effectuez des légers mouvement droit et gauche

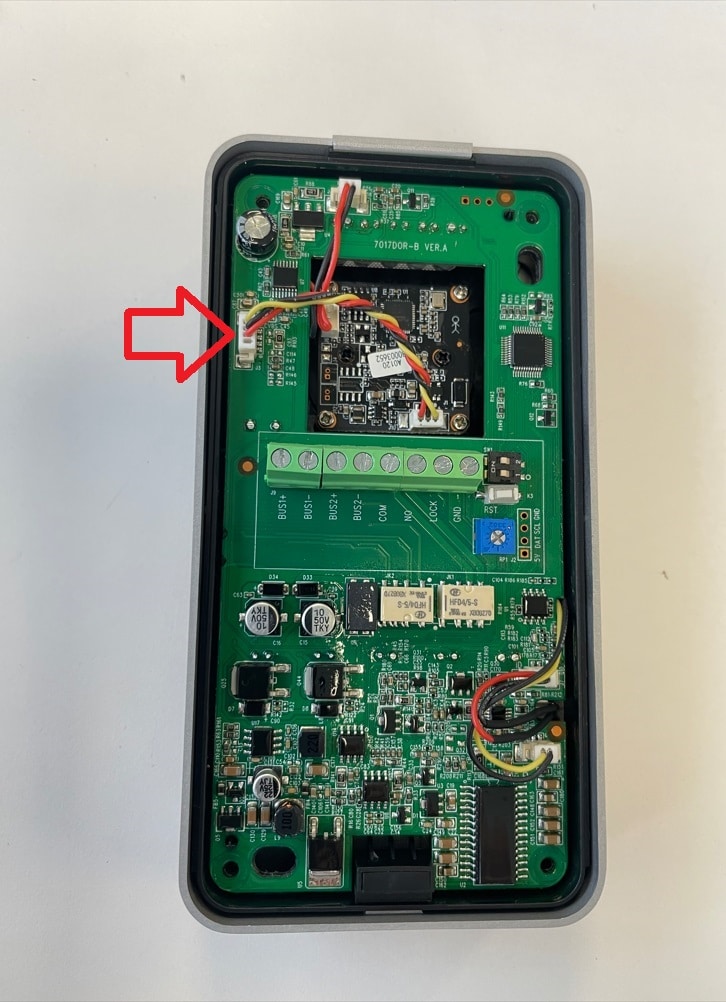

Etape 4 : Déconnecter la carte électronique vidéo
- Déconnectez délicatement le connecteur de la carte électronique vidéo en tirant dessus vers vous à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.

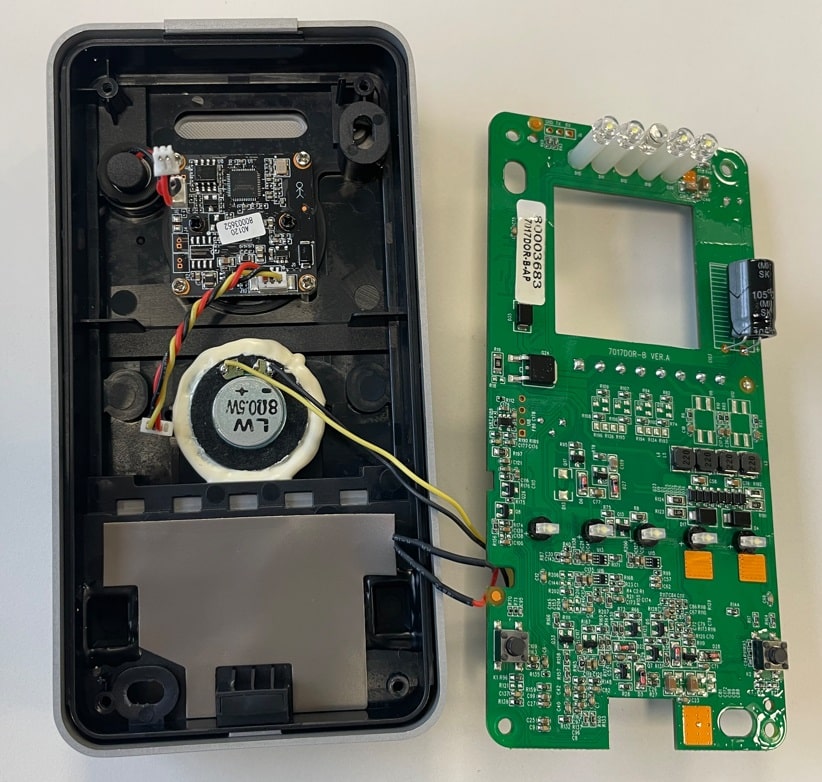

Etape 5 : Accés au micro
- Faites basculer la carte électronique délicatement vers la droite. Attention ne pas endommager les fils restants

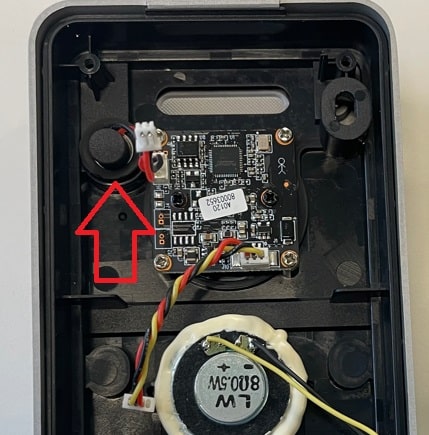

Etape 6 : Remplacer le micro
- Retirer l’ancien micro à l’aide de la spatule.
- Repositionner le nouveau micro dans son logement.
Etape 7 : Repositionnement de la carte électronique
- Repositionner la carte électronique dans son logement. Ne pas oublier de passer les fils du connecteur de la caméra ainsi que du micro au milieu de la carte électronique
- Reconnectez les éléments en suivant les étapes 2 à 4.
Etape 8 : Remise en place du support arrière
- Repositionnez le support arrière de la platine de rue en revissant les 4 vis retiré précédemment à l’étape 1. Attention de bien respecter le passage des câbles pour ne pas les pincer.
- Le remplacement est terminé.
