Remplacement du Haut-Parleur de la platine de rue EXTEL WAVE 2
Les visiteurs ne vous entendent plus ou la platine de rue n'émet plus de son lors de l'appui sur le bouton d'appel. Le haut parleur de votre platine de rue semble défaillant. Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer la lentille |
Difficulté : Modérée Temps nécessaire : 30 minutes Nombre d’étapes : 6 Mise à jour : juin 2024 | Matériel nécessaire : Tournevis cruciforme, BTR 1.5mm, spatule plastique, pince de précision Pièce(s) détachée(s) nécessaire(s) : Référence : 538038Q Haut Parleur pour Platine de Rue EXTEL WAVE 2 |
Etape 1 : Retirer la face avant et la batterie
- Positionner votre platine de rue afin d’avoir accès au dessous.

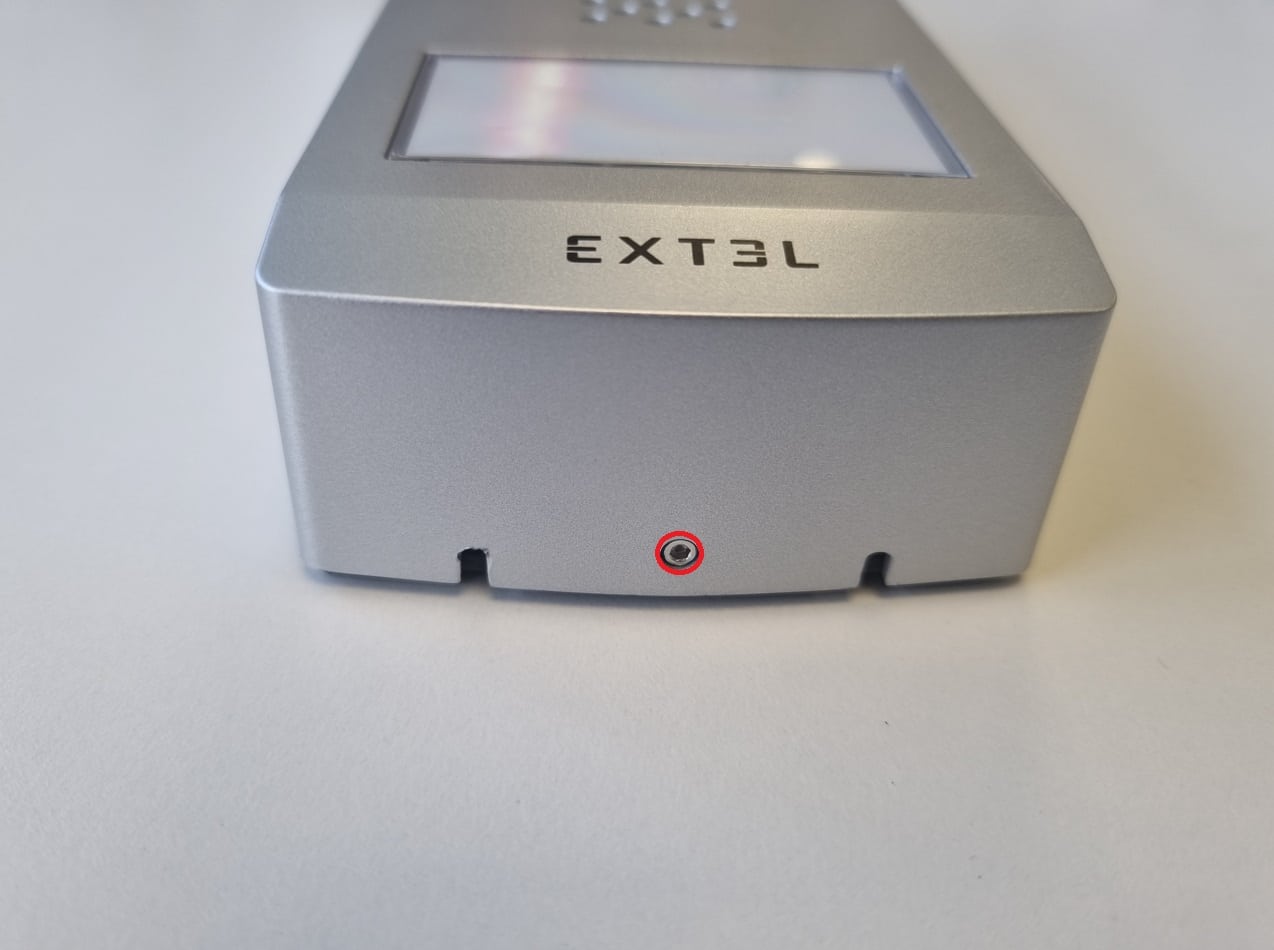

- Utiliser le tournevis BTR de 1.5mm afin de visser la vis de sécurité.
- Tourner le tournevis dans le sens inverse des aiguilles d’une montre afin de visser la vis de sécurité.
- ATTENTION : La vis de sécurité utilise un pas à gauche.

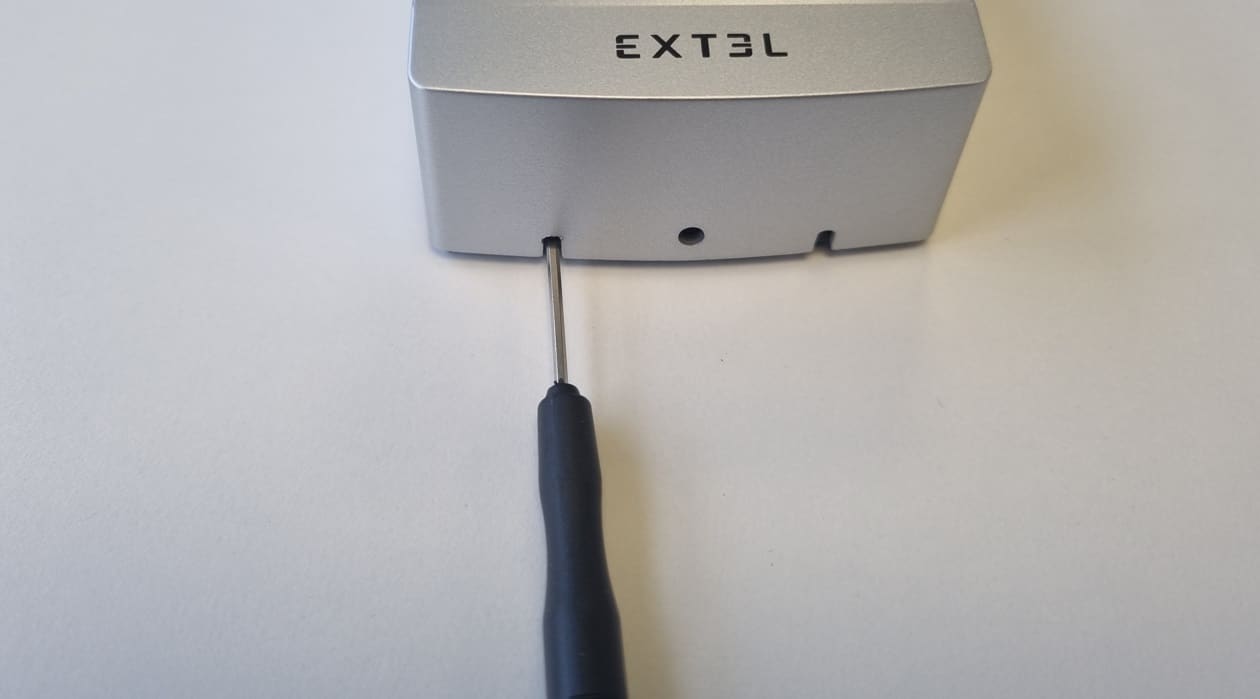

- Insérer le tournevis BTR de 1.5mm dans la fente de gauche.
- Faites levier vers le haut afin de retirer la face avant.

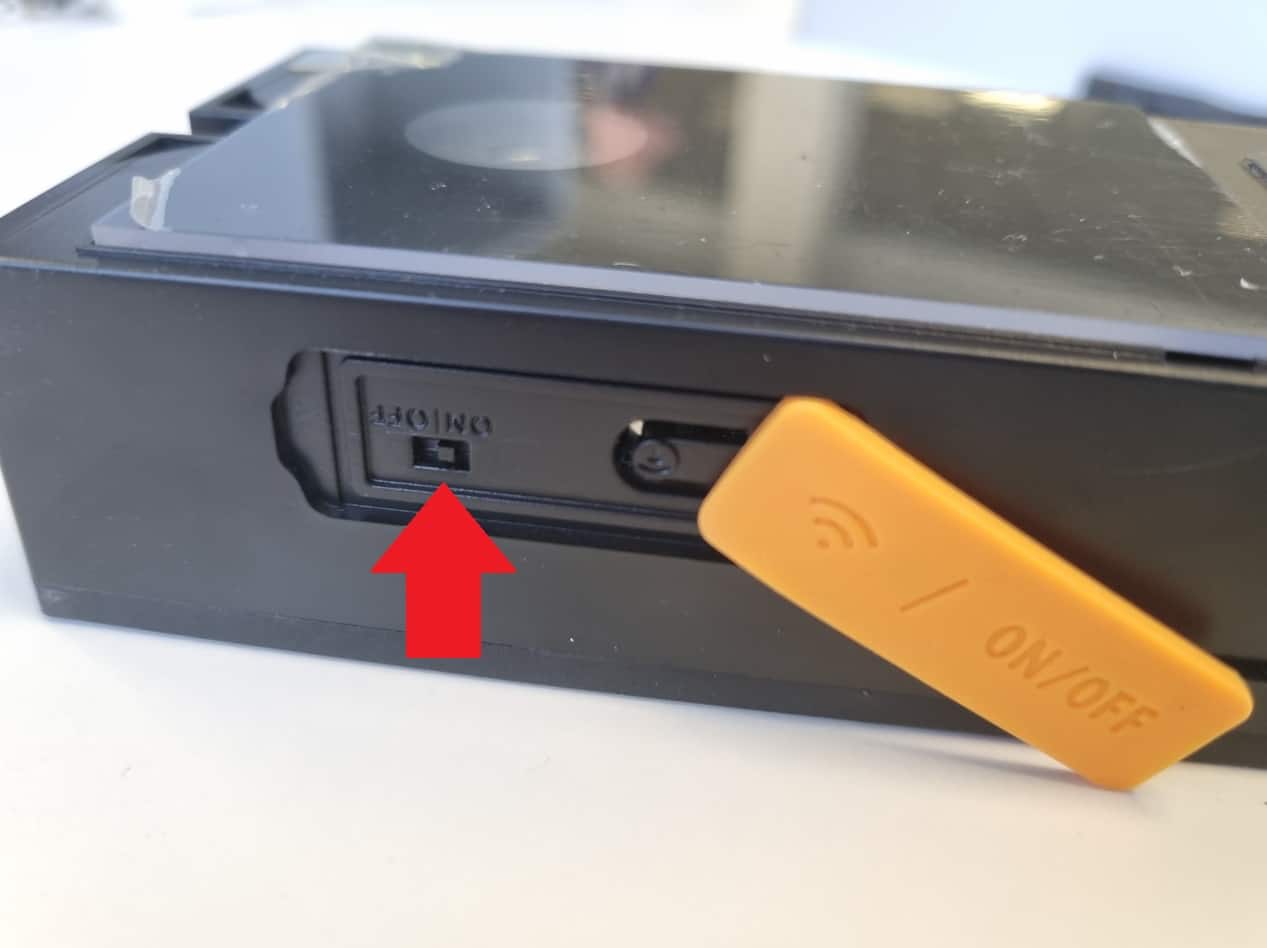

- Placez le curseur ON/OFF en position OFF.

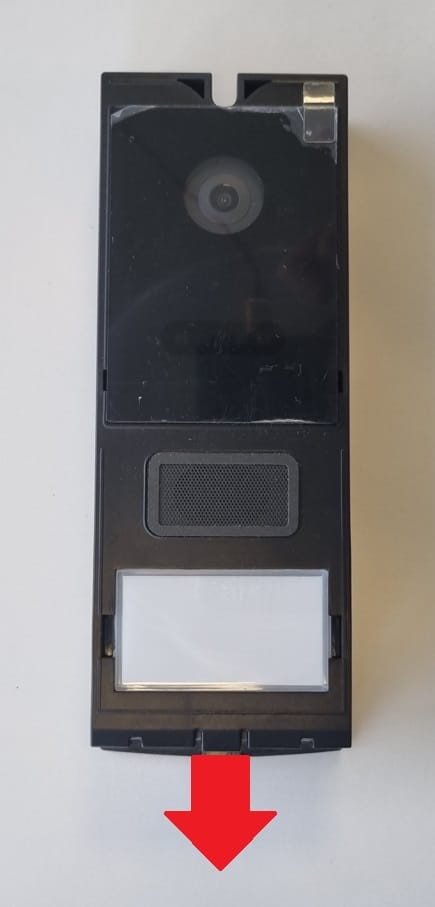

- Extraire la batterie en la retirant vers le bas.
Etape 2 : Retirer la face arriere

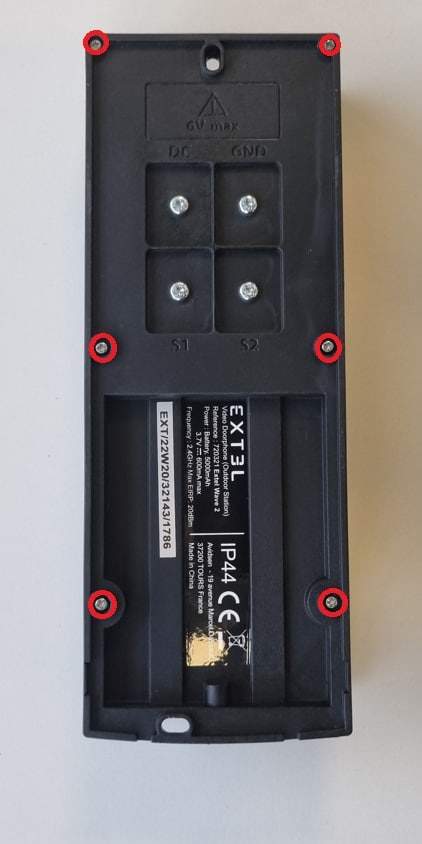

- Retourner la platine de rue et à l’aide du tournevis cruciforme, retirer les 6 vis à l’arrière de la platine de rue.
Etape 3 : Démontage de la carte électronique

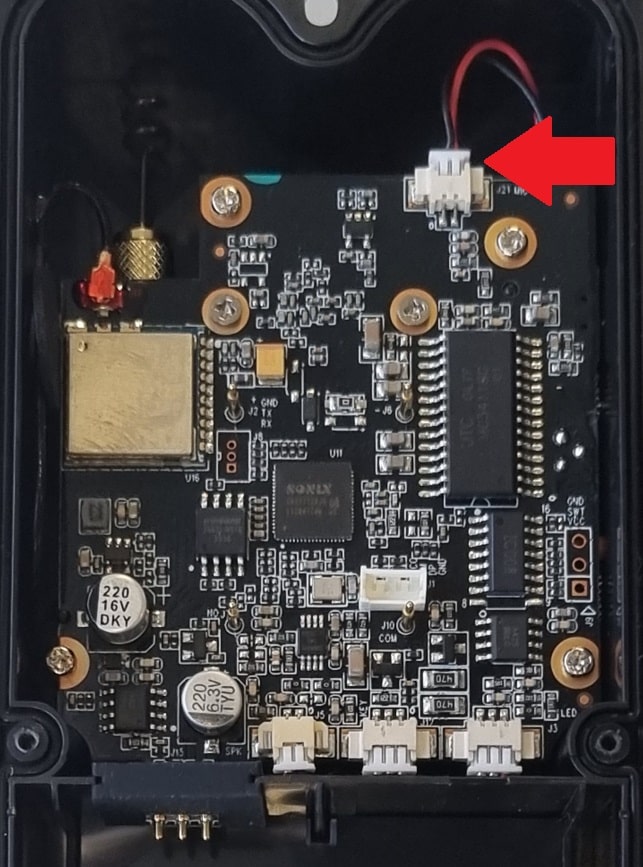

- Déconnecter délicatement le connecteur du micro en tirant dessus vers le haut à l’aide d’une pince de précision. Attention, ne pas tirer sur les fils.

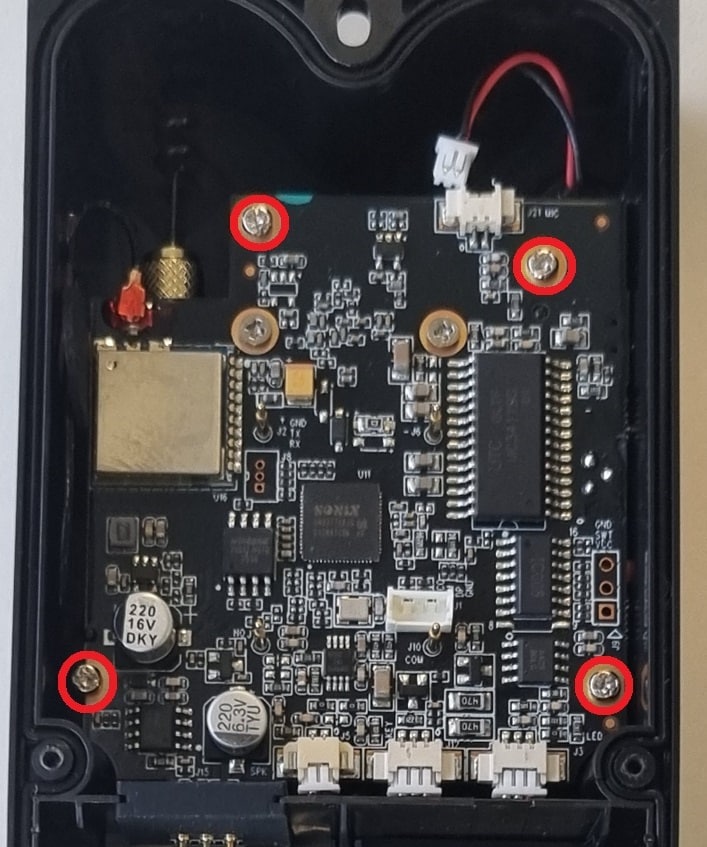

- Dévisser les 4 vis de maintien de la platine de rue afin d’avoir accès aux connecteurs du bas
- Soulever délicatement votre carte électronique à l’aide de la spatule plastique afin de la sortir de son logement.

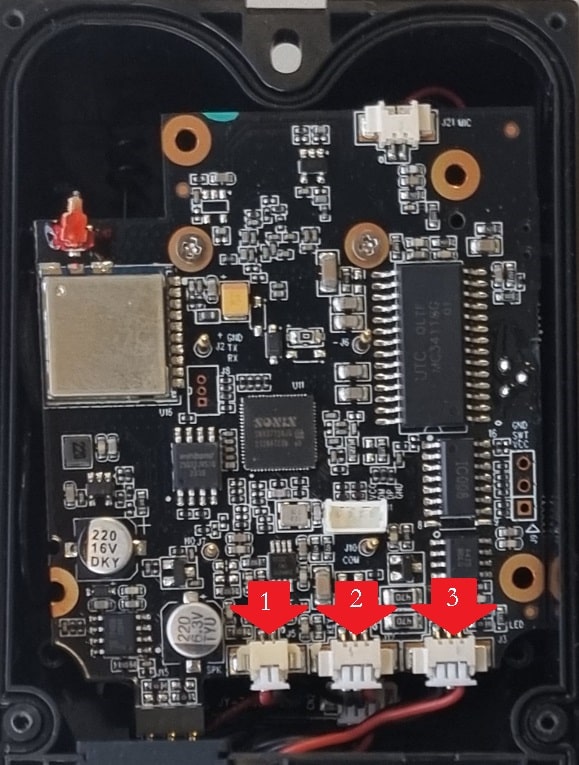

- 1- Déconnecter délicatement le connecteur du haut-parleur
- 2- Déconnecter délicatement le connecteur du bouton d’appel
- 3- Déconnecter délicatement le connecteur des Leds Infrarouges

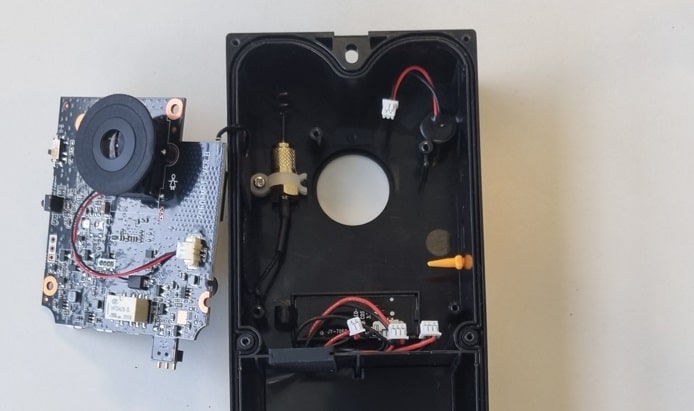

- Basculer la carte électronique vers la gauche afin d’avoir accès a l’antenne.
Etape 4 : Remplacement du micro

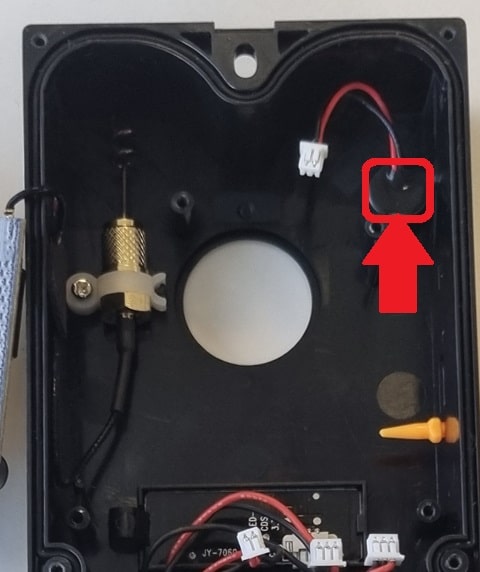

- A l’aide du pistolet thermique ou d’un sèche cheveux, veuillez chauffer la zone de logement du micro.
- ATTENTION, limitez la chauffe à 200°, il y a un risque d’endommager le support du micro.
- Tirer légèrement sur le fil du micro tout en chauffant.
- Attendre 5 minutes avant de manipuler la platine de rue ou de réinstaller le nouveau micro.
Etape
- Assurez vous que le micro soit identique à l’origine et installer le micro dans son logement.
- Si le micro ne tient pas dans son logement, coller le à l’aide d’une colle spécifique non agressive (par exemple de la colle B-7000).
Etape 5 : Remontage de la carte électronique
- Repositionner temporairement la carte électronique sur le châssis.
- Assurez vous que le joint d’étanchéité du connecteur batterie soit bien positionné
- Reconnecter dans un premier temps les branchements du bas :
- 1- Haut parleur
- 2- Bouton d’appel
- 3- Leds infrarouge
- Assurez vous que le fil de l’antenne soit bien plaqué sur la gauche du châssis et réinstallez la carte électronique.
- Afin d’aider au positionnement, des trous de guidage sont présent sur la carte électronique.
- Assurez vous que l’interrupteur ON/OFF de la platine de rue soit bien accessible.
- Assurez vous que le fil de l’antenne soit toujours bien positionné et ne soit pas tordu ou pincé.
- Revisser les 4 vis de maintien de la carte électronique à l’aide du tournevis cruciforme.
- Reconnecter le micro.
Etape 6 : Remontage Platine de rue
- Retournez la platine de rue et à l’aide du tournevis cruciforme, revissez les 6 vis à l’arrière de la platine de rue.
- Rebrancher la batterie. Attention au sens d’insertion.
- Basculer l’interrupteur en position ON.
- N’oubliez pas de faire une réassociation entre le moniteur et la platine de rue.
- Tester le bon fonctionnement sur courte portée avant la réinstallation finale.
