Remplacement Carte mère Platine de rue EXTEL OPEN 3K
La Platine de rue ne veut plus fonctionner, ne fait plus sonner votre moniteur intérieur ? La carte mère de votre platine de rue est probablement défaillante et nécessite son remplacement. Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer la platine de rue |
Difficulté : Modérée Temps nécessaire : 10 minutes Nombre d’étapes : 4 Mise à jour : mars 2025 | Matériel nécessaire : spatule plastique. pince électronique, tournevis cruciforme, tournevis plat Pièce(s) détachée(s) nécessaire(s) : Référence : 810330M |
Etape 1 : Démontage de la platine de rue
- Retournez la platine de rue afin d’avoir accès aux vis de fixation.

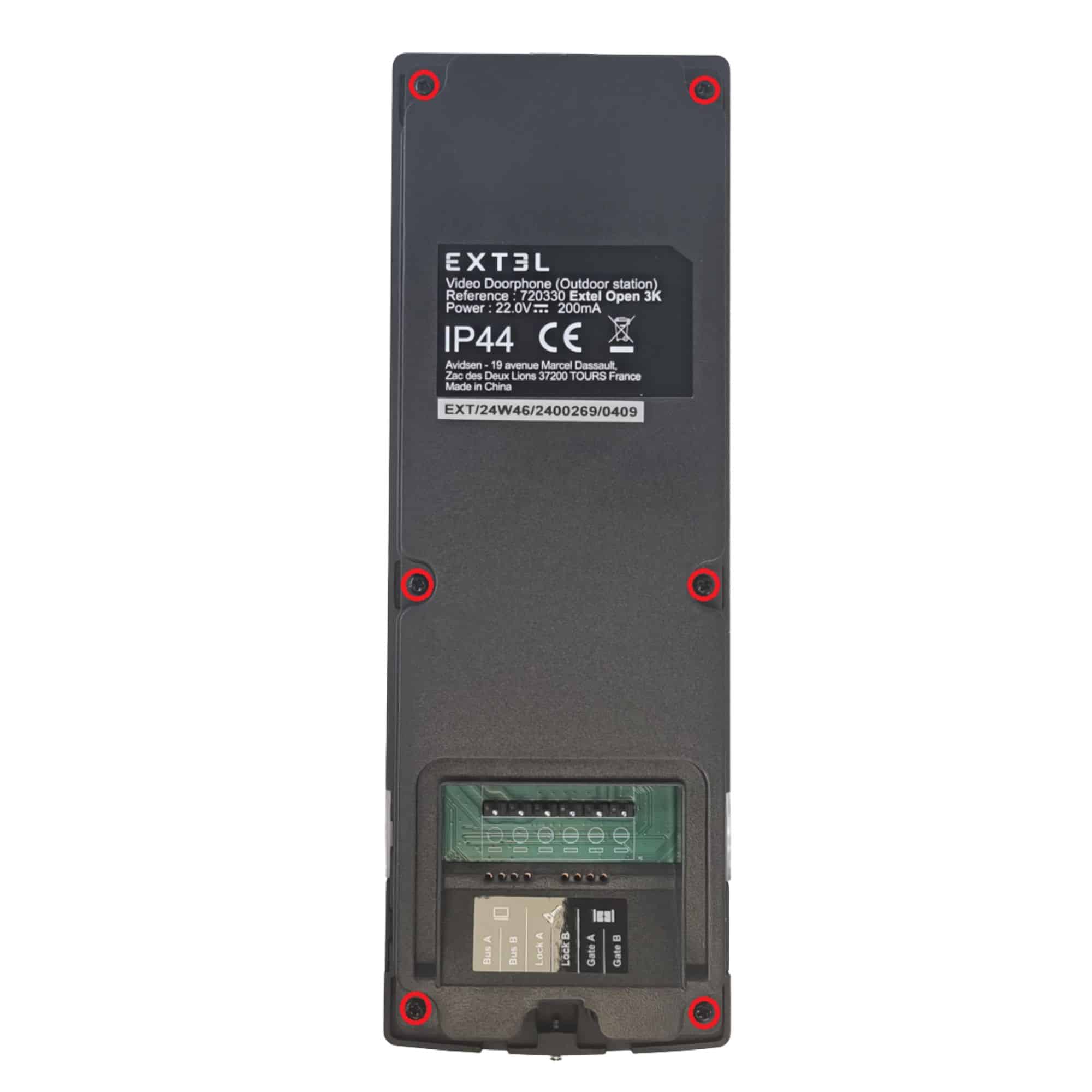

- Dévissez les 6 vis cruciformes.
- Retirez le capot arrière de la platine de rue en la soulevant vers le haut.
Etape 2 : Démontage de la carte mère

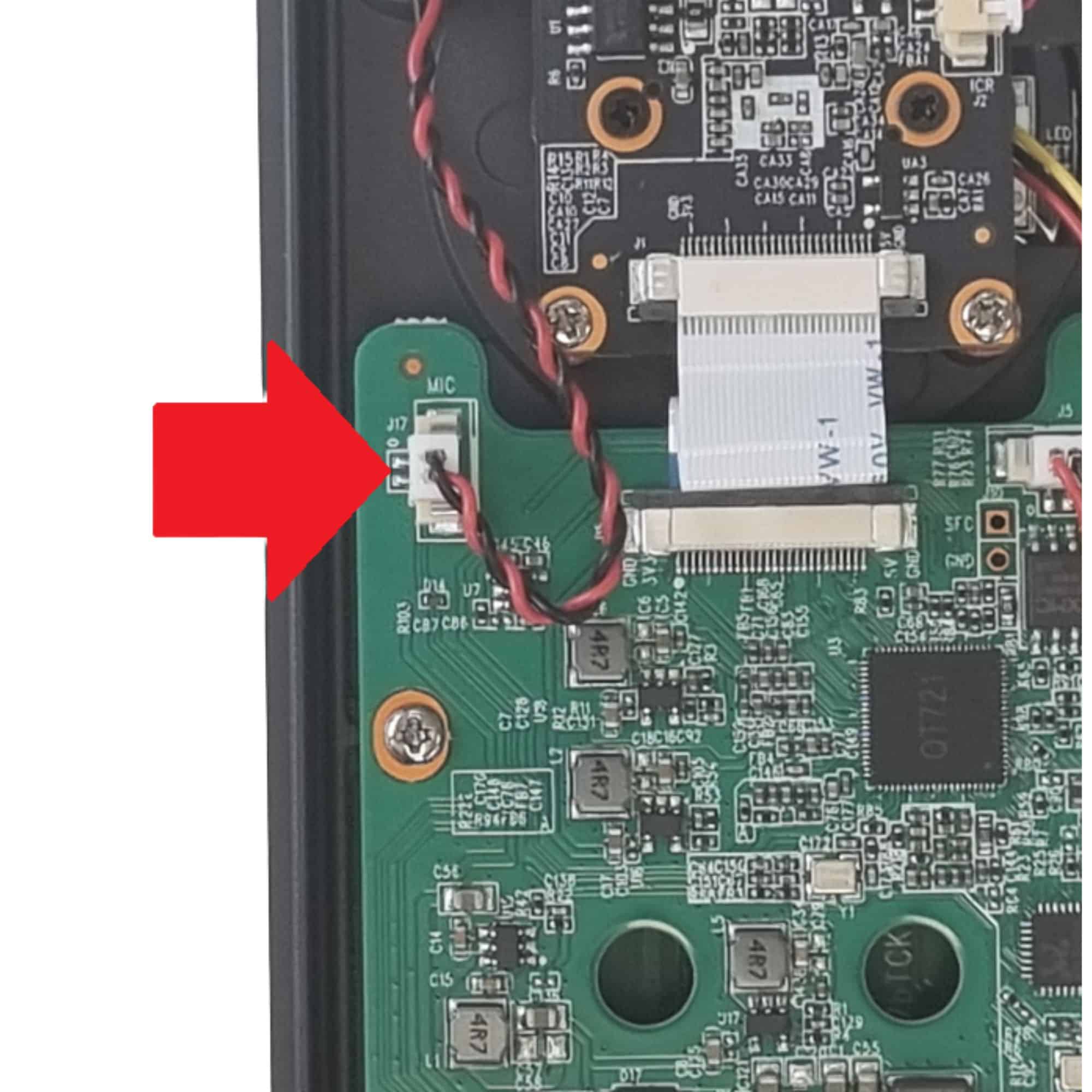

- Déconnectez le micro à l’aide d’une petite pince.
- Ne tirez pas sur le fil, vous risqueriez de l’endommager

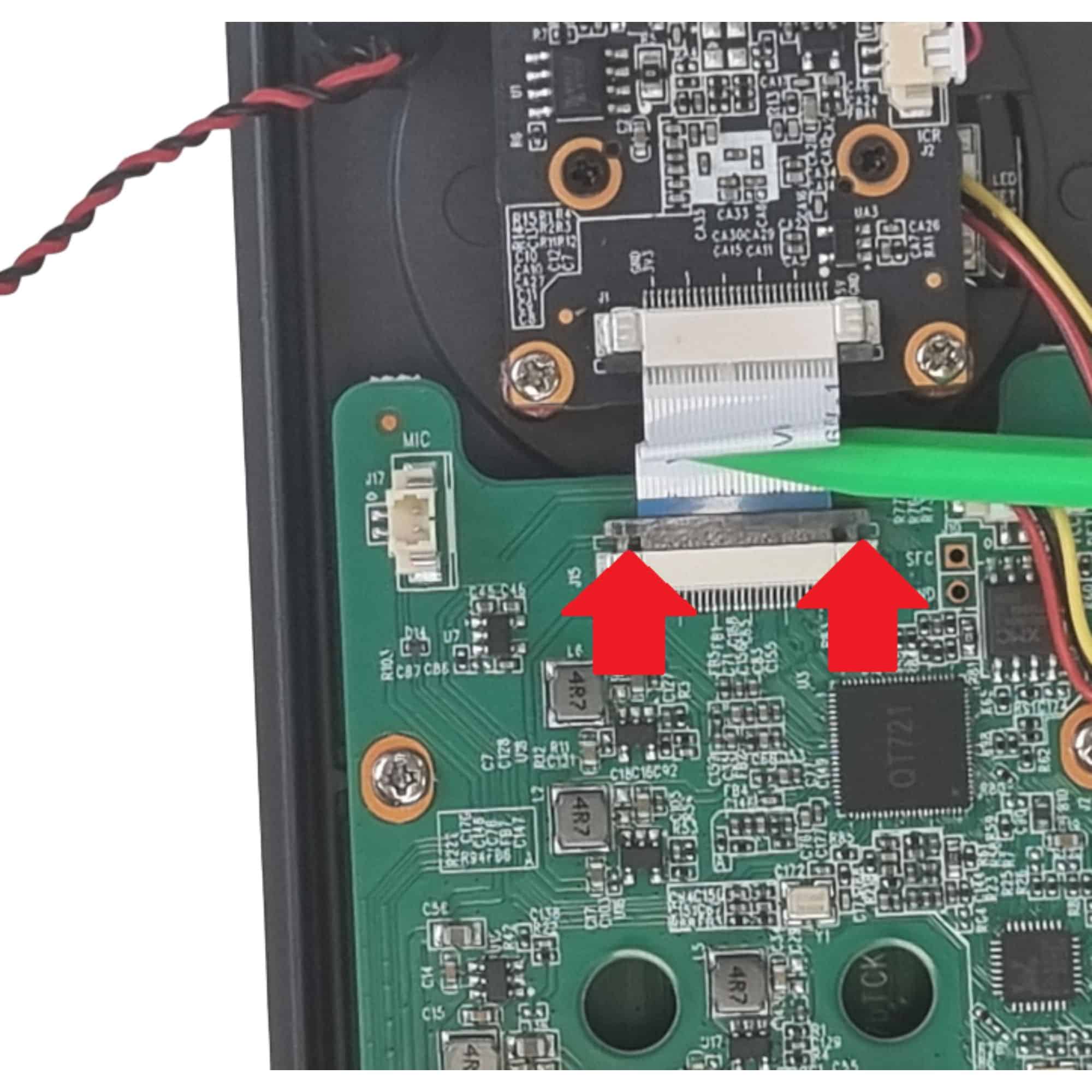

- Déverrouillez la nappe de la caméra en repoussant les deux loquets à l’aide d’un petit tournevis plat.
- Glissez la spatule plastique sous la nappe et dégagez la.
- Déconnectez les leds infrarouge à l’aide d’une petite pince.
- Ne tirez pas sur le fil vous risqueriez de l’endommager
- Déconnectez le clavier numérique à l’aide d’une petite pince.

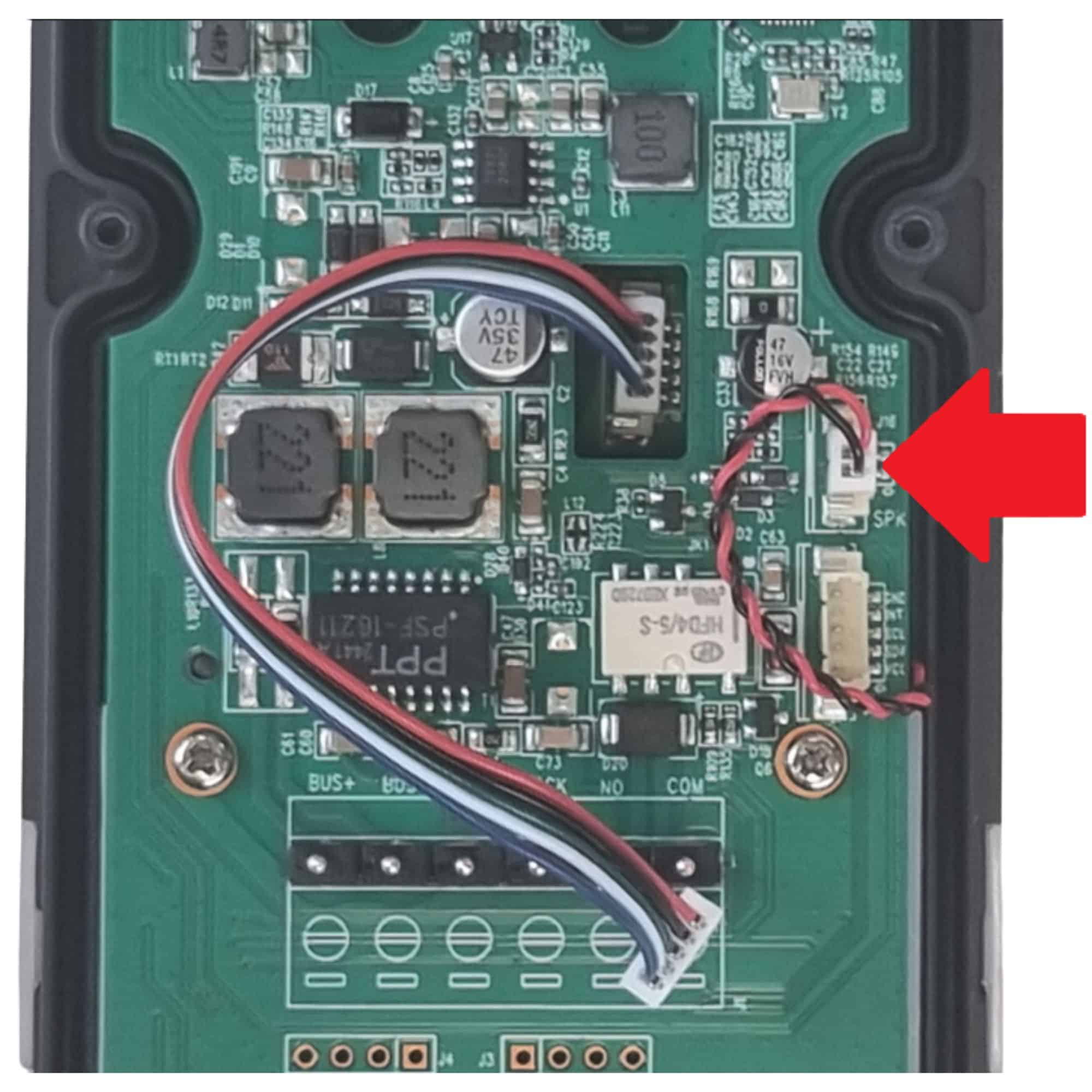

- Déconnectez le Haut parleur à l’aide d’une petite pince.
- Ne pas tirer sur le fil vous risqueriez de l’endommager.

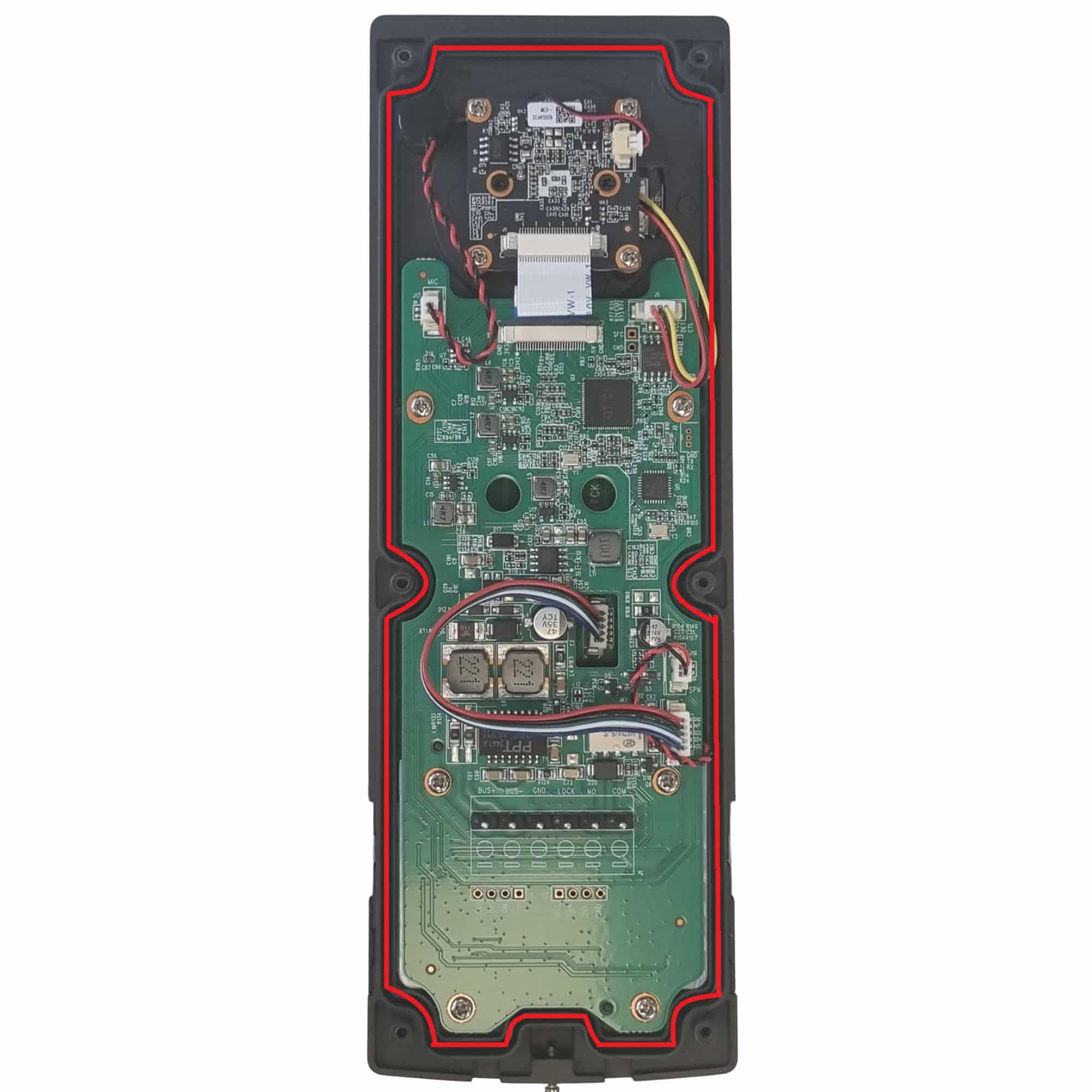

- Retirez les 6 vis cruciformes qui maintiennent la carte mère sur le châssis

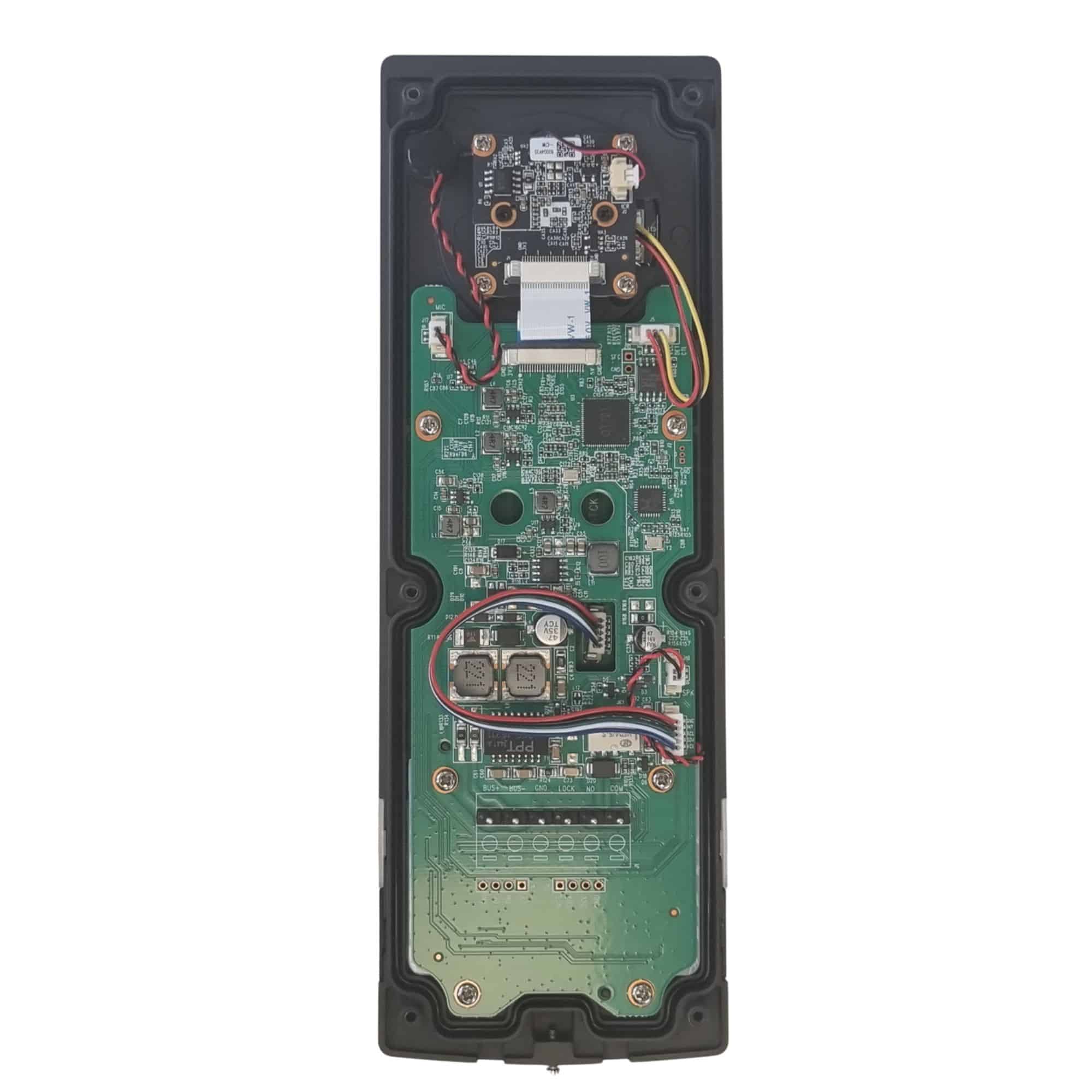

- Vous pouvez désormais extraire la carte mère afin de la remplacer.
Etape 3 : Remplacement de la carte mère
- Repositionnez la nouvelle carte électronique et reconnectez chaque élément en suivant le tutoriel dans le sens inverse.
- Avant de repositionner le capot arrière de la platine de rue, assurez-vous que le joint d’étanchéité est correctement positionné dans son emplacement
- N’oubliez pas de revisser les 6 vis du capot arrière de la platine de rue
Le remplacement est terminé
Etape 4 : Tests fonctionnels
- Testez le bon fonctionnement sur courte portée avant la réinstallation finale.
