Remplacement de la carte électronique vidéo EXTEL COMPACT
L'écran de votre EXTEL COMPACT n'affiche plus d'image et l'écran reste bleu. Le remplacement de la carte électronique vidéo de la platine de rue sera nécessaire. Voici un tutoriel qui permet le remplacement. Important : Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer la lentille |
Difficulté : Facile Temps nécessaire : 20 minutes Nombre d’étapes : 12 Mise à jour : mai 2023 | Matériel nécessaire : Tournevis cruciforme, spatule plastique, pince de précision Pièce(s) détachée(s) nécessaire(s) : Référence : 820315N carte électronique vidéo |
Etape 1 : Emplacement des vis

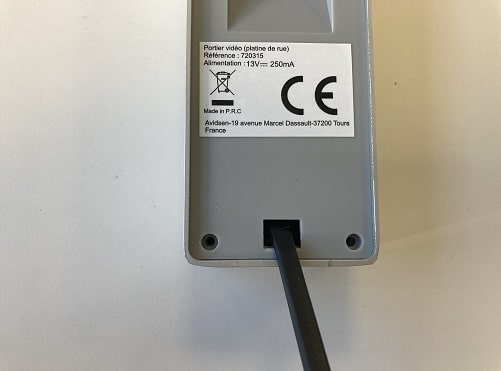

- Retournez la platine de rue
- Dévissez les 6 vis cruciforme à l’aide du tournevis
Etape 2 : Ouverture Platine de rue
- Déboitez la façade arrière en faisant levier grâce à la spatule plastique et la soulever délicatement.
Etape 3 : Déconnecter la carte électronique vidéo

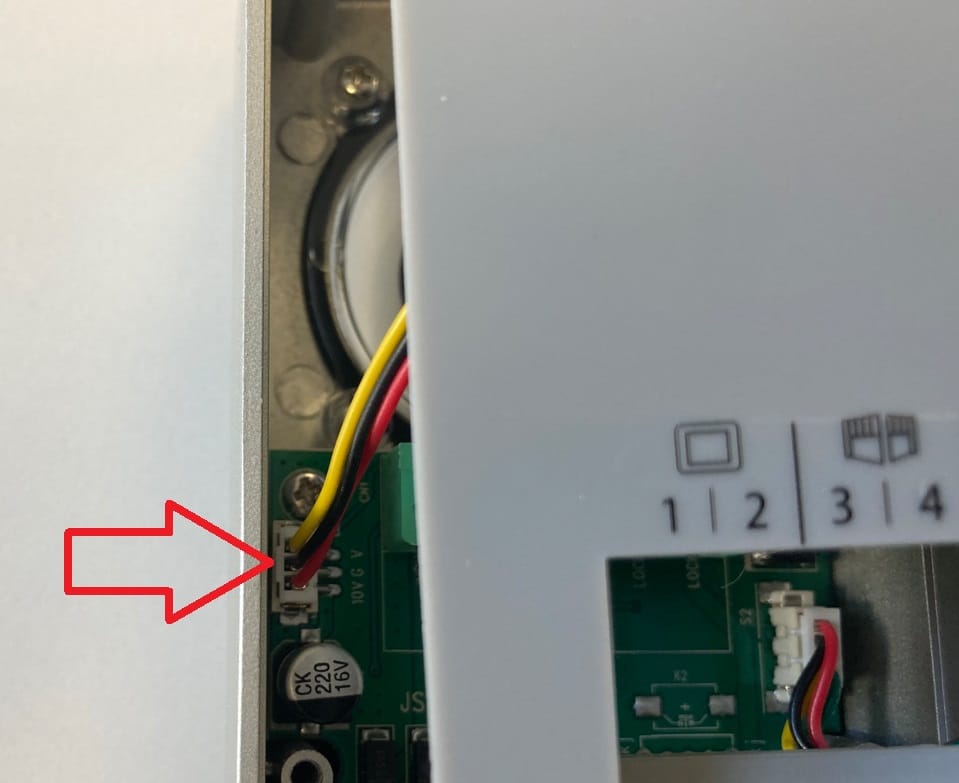

- Retirez le connecteur du PCB vidéo à l’aide de la pince de précision. Attention de ne pas tirer sur les câbles
Etape 4 : Retirer la façade arrière

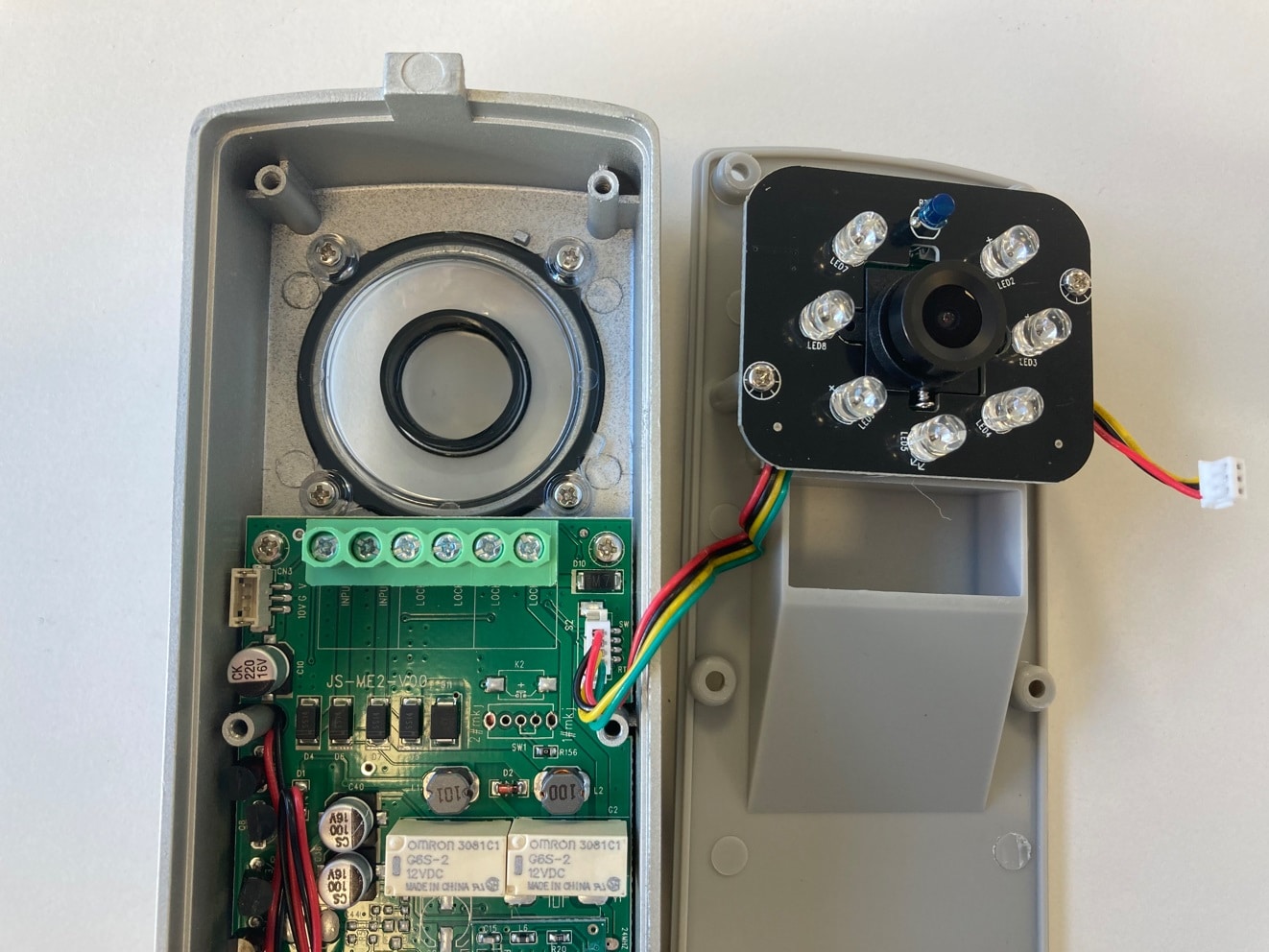

- Pivotez la façade arrière de la platine de rue de 180°
- Retirez le connecteur des leds Infrarouges à l’aide de la pince de précision. Attention de ne pas tirer sur les câbles
Etape 5 : Retirer le module infrarouge

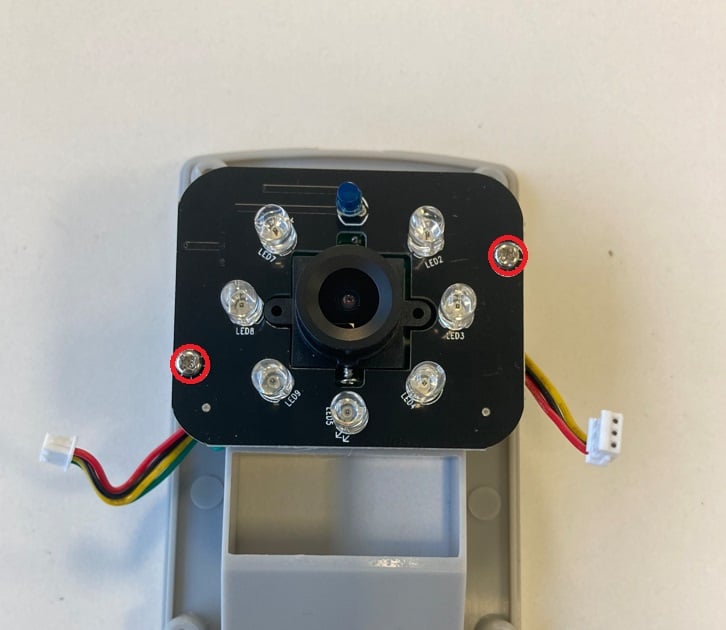

- Dévissez les deux vis cruciformes du module infrarouge à l’aide du tournevis cruciforme
- Retirez le module infrarouge
Etape 6 : Retirer la carte électronique vidéo

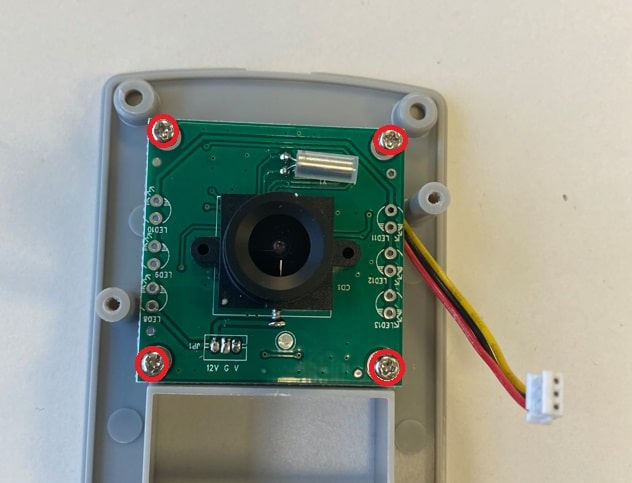

- Dévissez les 4 vis cruciformes du module vidéo à l’aide du tournevis cruciforme
- Retirez le module vidéo
Etape 7 : Reinstaller la carte électronique vidéo

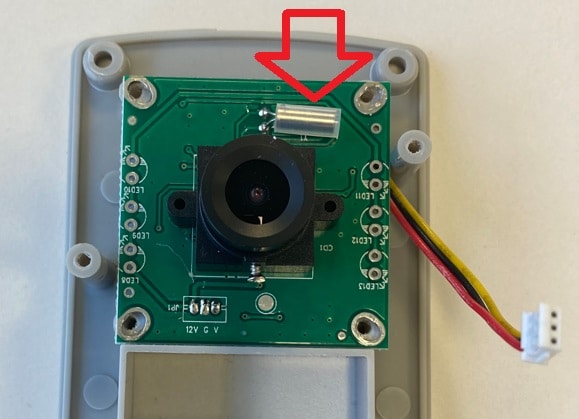

- Repositionnez le nouveau module vidéo. Attention au sens de remise en place (assurez vous que le tube soit sur la partie haute)
- Un cache peut être présent sur la lentille, retirez le
- Assurez-vous du passage des câbles. Le câble du module vidéo doit sortir par la droite
Etape 8 : Fixer la carte électronique vidéo
- Revissez les 4 vis cruciformes du module vidéo
Etape 9 : Reinstaller le module infrarouge
- Repositionnez le module infrarouge
- Assurez-vous du passage des câbles. Le câble du module infrarouge doit sortir à gauche
Etape 10 : Connecter le module infrarouge
- Reconnecter le module infrarouge, le connecteur dispose d’un détrompeur
Etape 11 : Connecter la carte électronique vidéo
- Reconnecter la carte électronique vidéo, le connecteur dispose d’un détrompeur.
Etape 12 : Finalisation
- Refermer le support arrière Faites attention de ne pas pincer ou endommager les fils.
- Revisser les 6 vis cruciformes.
- Le remplacement est terminé.
