Remplacement de la vis sans fin avec chariot pour un vérin TEHA

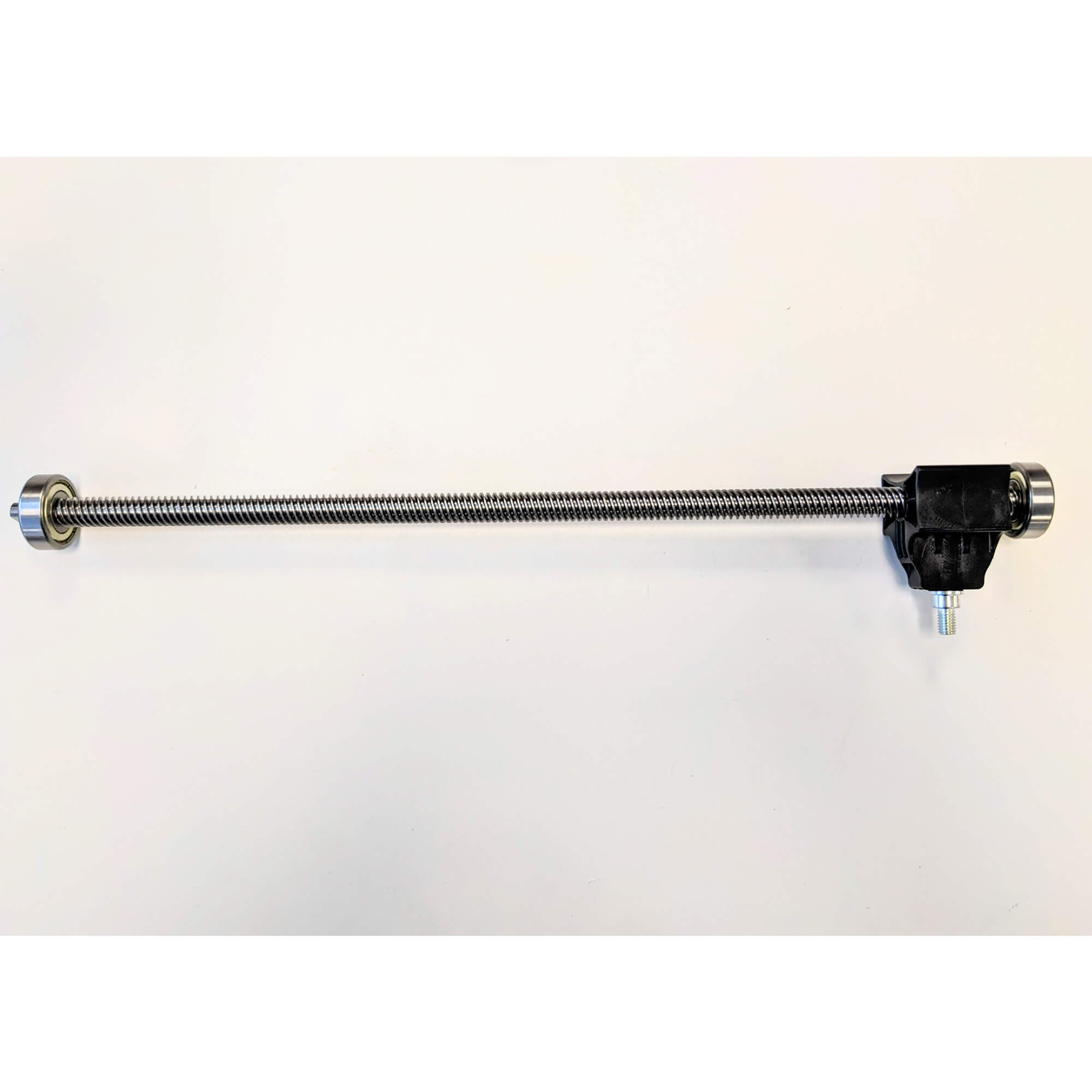

Votre chariot a cassé et ne permet plus une bonne fixation du vérin sur l’équerre portail et vous avez besoin de le remplacer. Suivez les étapes pas à pas de ce tutoriel. |
Avidsen Vérins 114173-114174-114176-114300-114304-114307

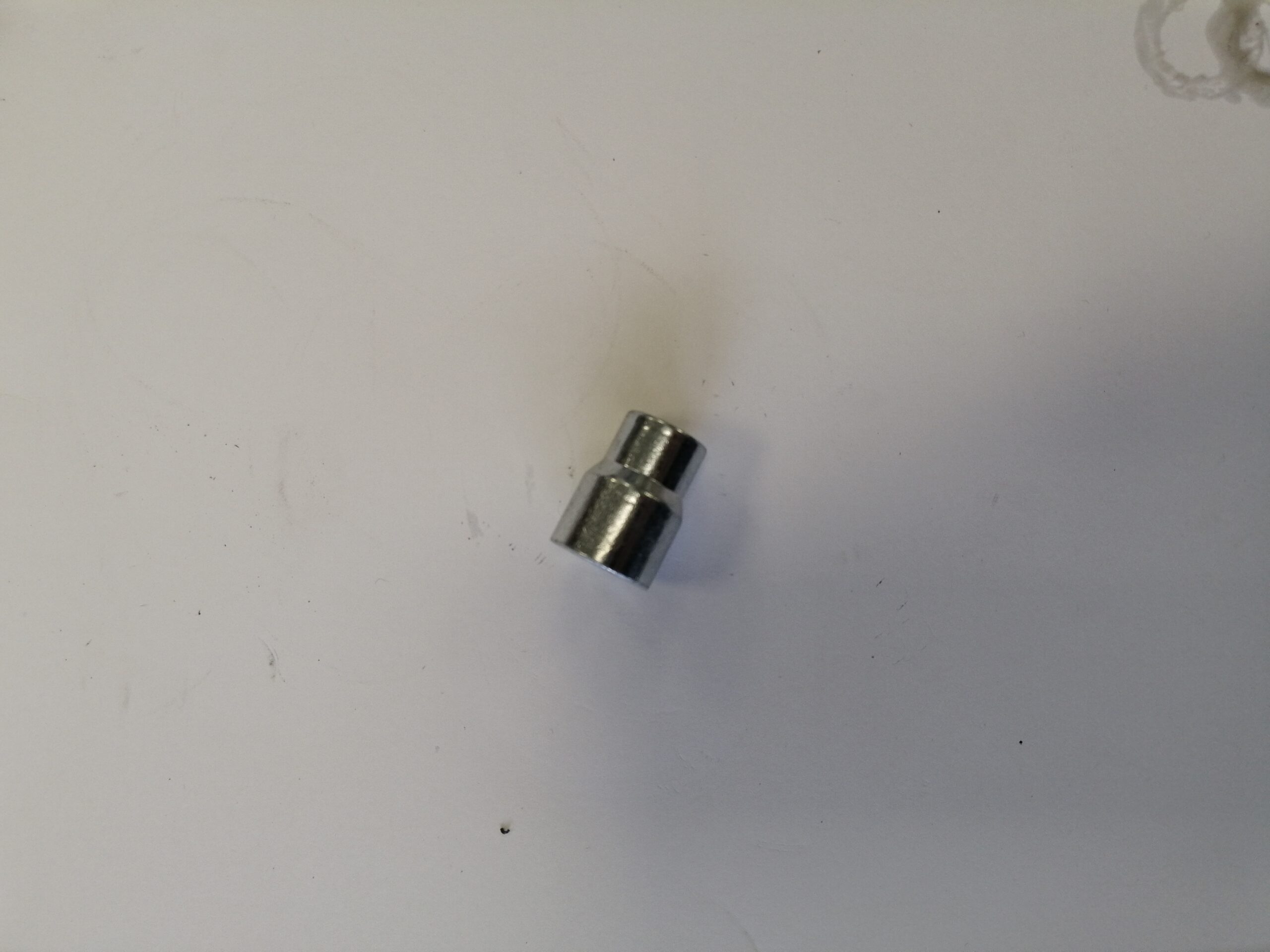

Difficulté : Modérée Temps nécessaire : 10 minutes Nombre d’étapes : 7 Mise à jour : octobre 2025 | Matériel nécessaire : Clé ou tête BTR de 4 Pièce(s) détachée(s) nécessaire(s) : Référence : 581156 Vis sans fin avec chariot pour 114173 et 114174 |
Etape 1 : Dévisser la face avant

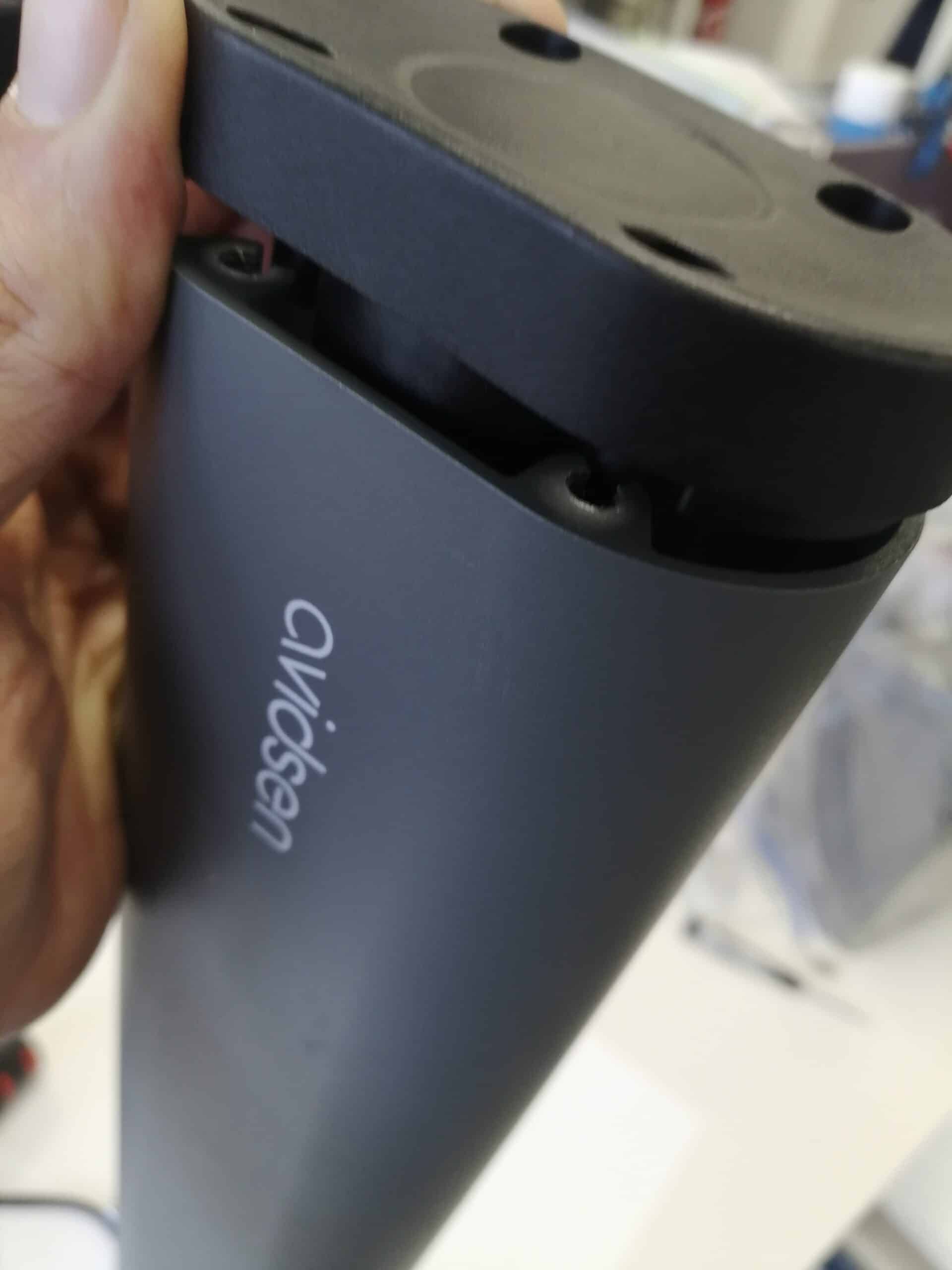

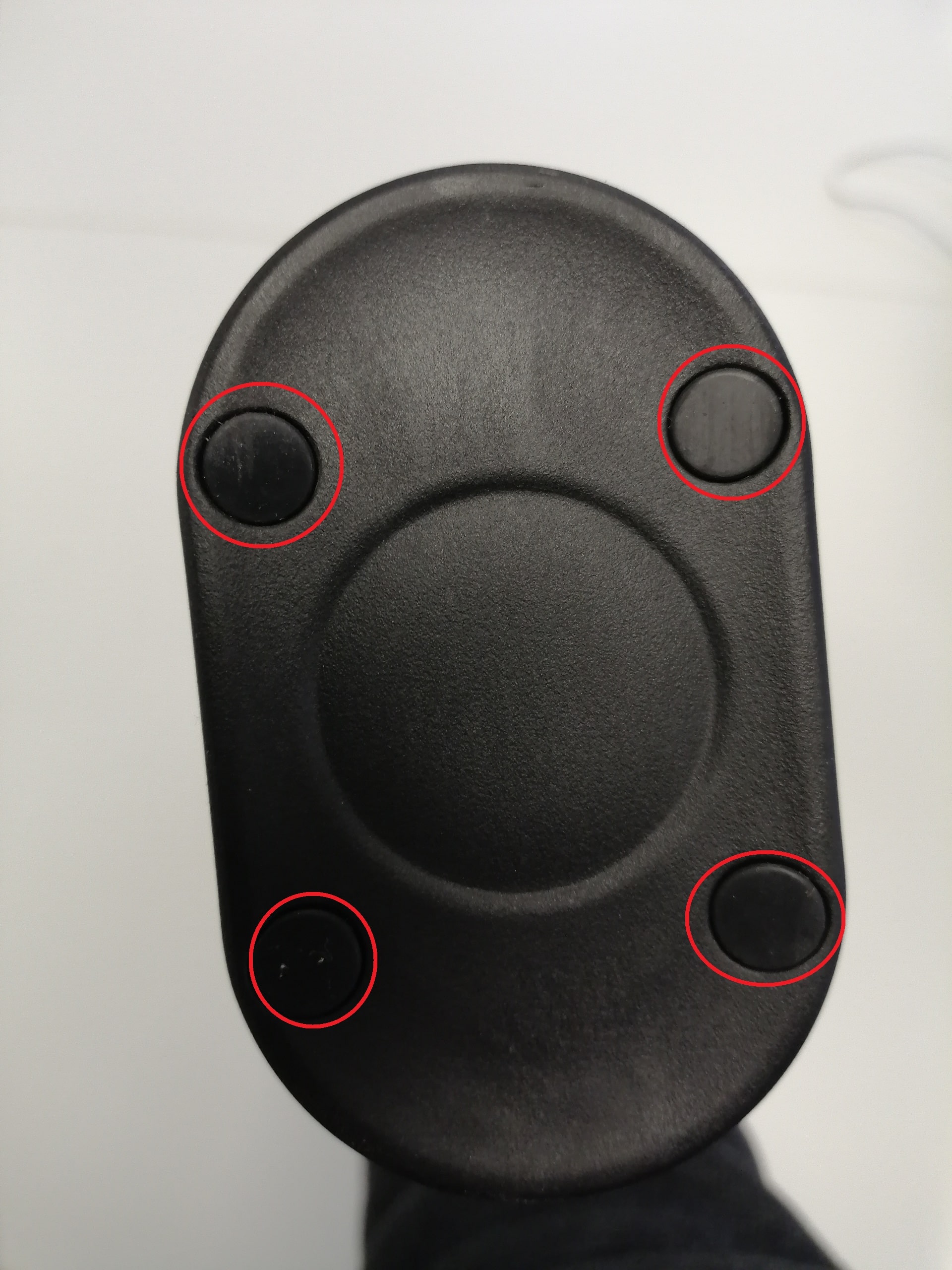

Enlevez les 4 caoutchoucs de protection et dévissez les 4 vis BTR pour enlever la face avant.
Etape 2 : Enlever la face avant
Enlevez la face avant.
Etape 3 : Enlever la vis sans fin

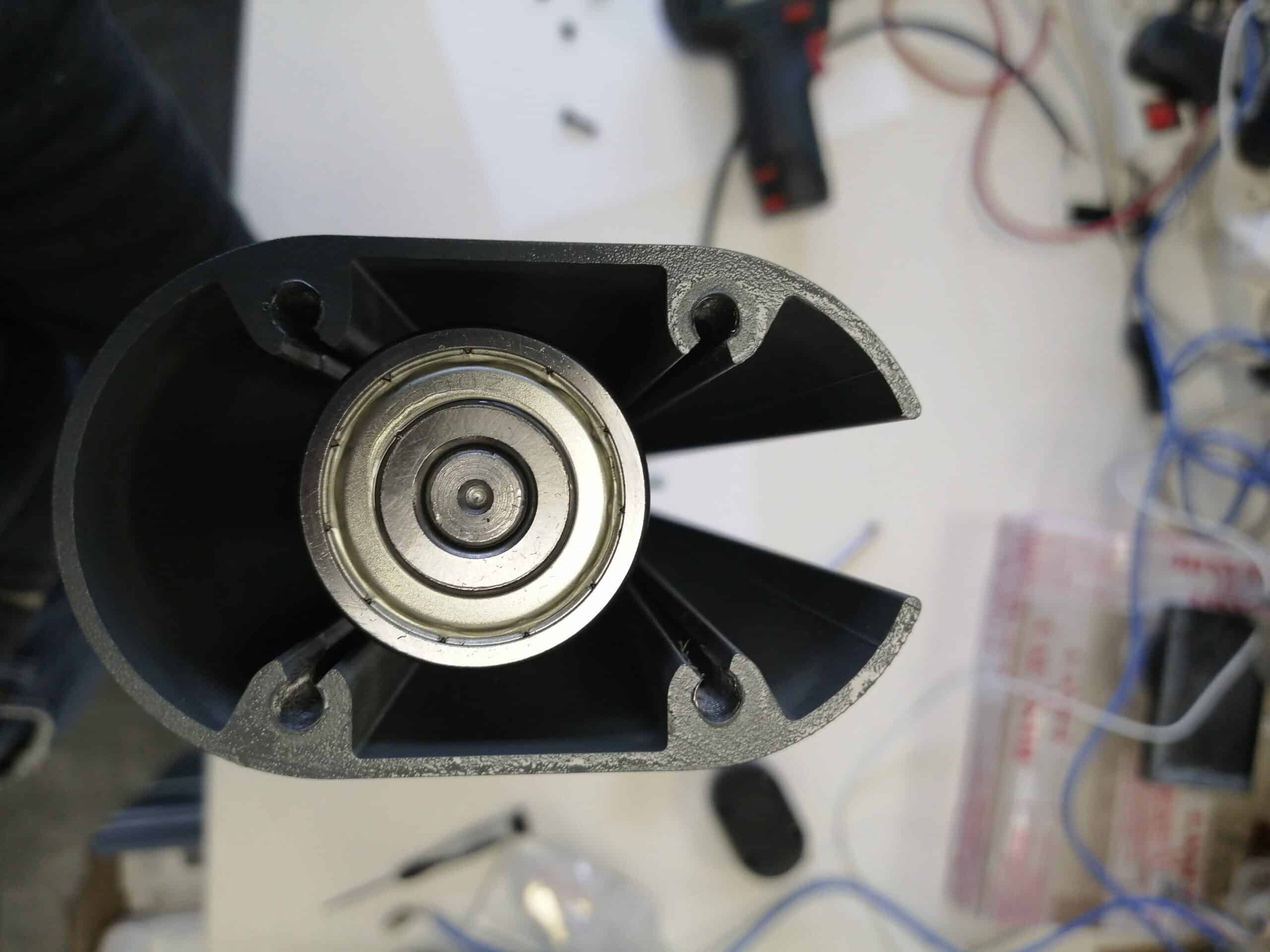

Vous accédez à la vis sans fin.

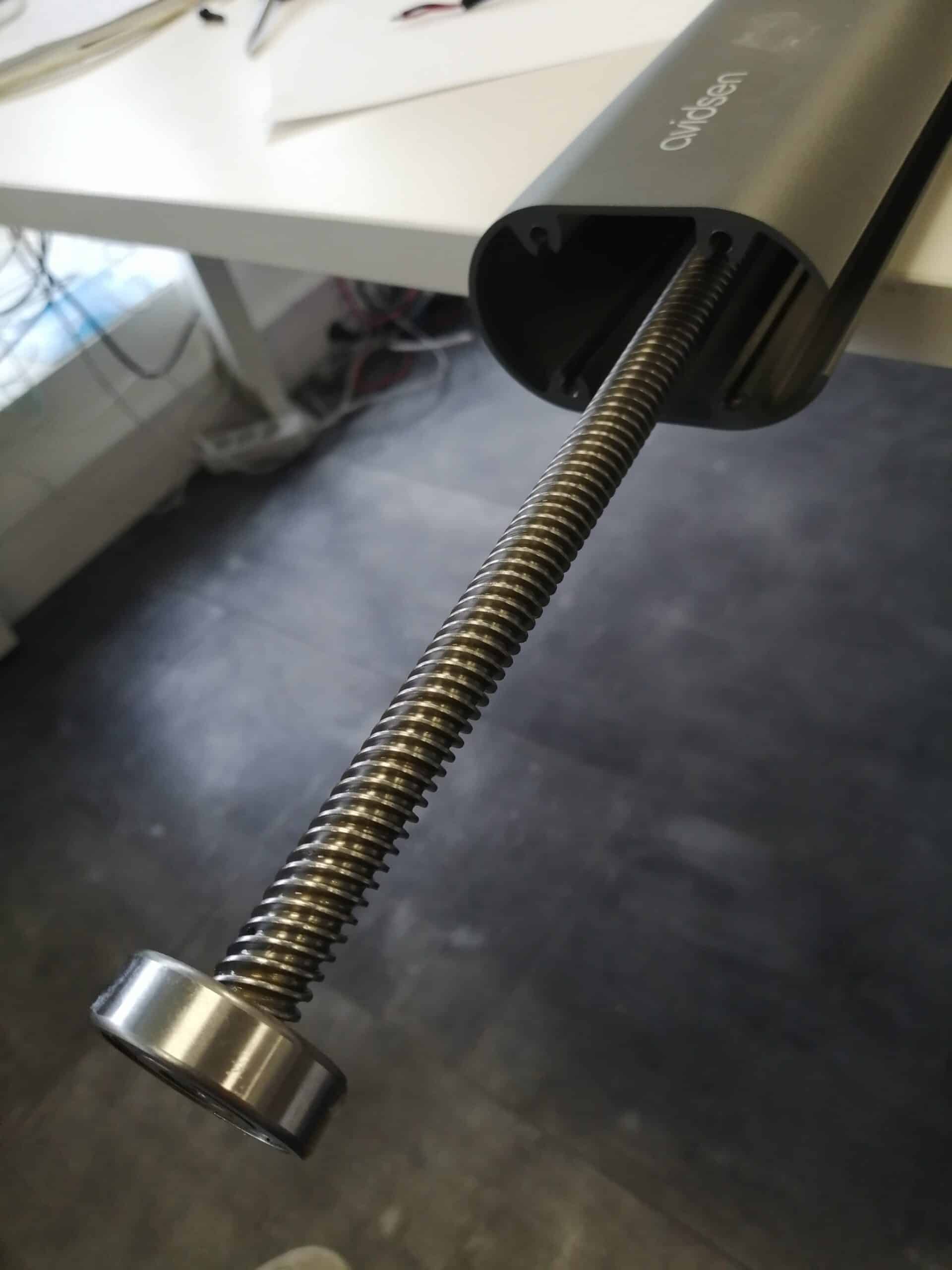

Tirez dessus pour la sortir du vérin.
ATTENTION !
Ne perdez pas cet élément qui fait le lien entre la vis sans fin et le système de réduction mécanique du moteur. Il peut se retrouver sur la vis sans fin ou rester sur l’axe moteur.
Penser à remettre cet élément sur la nouvelle vis sans fin avant l’étape suivante.
Etape 4 : Mettre en place des roulements
Vérifiez que les deux roulements soient bien positionnés sur la vis sans fin
Etape 5 : Inserer la nouvelle vis sans fin
Insérez la nouvelle vis sans fin dans le vérin et poussez-la jusqu’au moteur
Etape 6 : Emboiter la vis sans fin dans le moteur

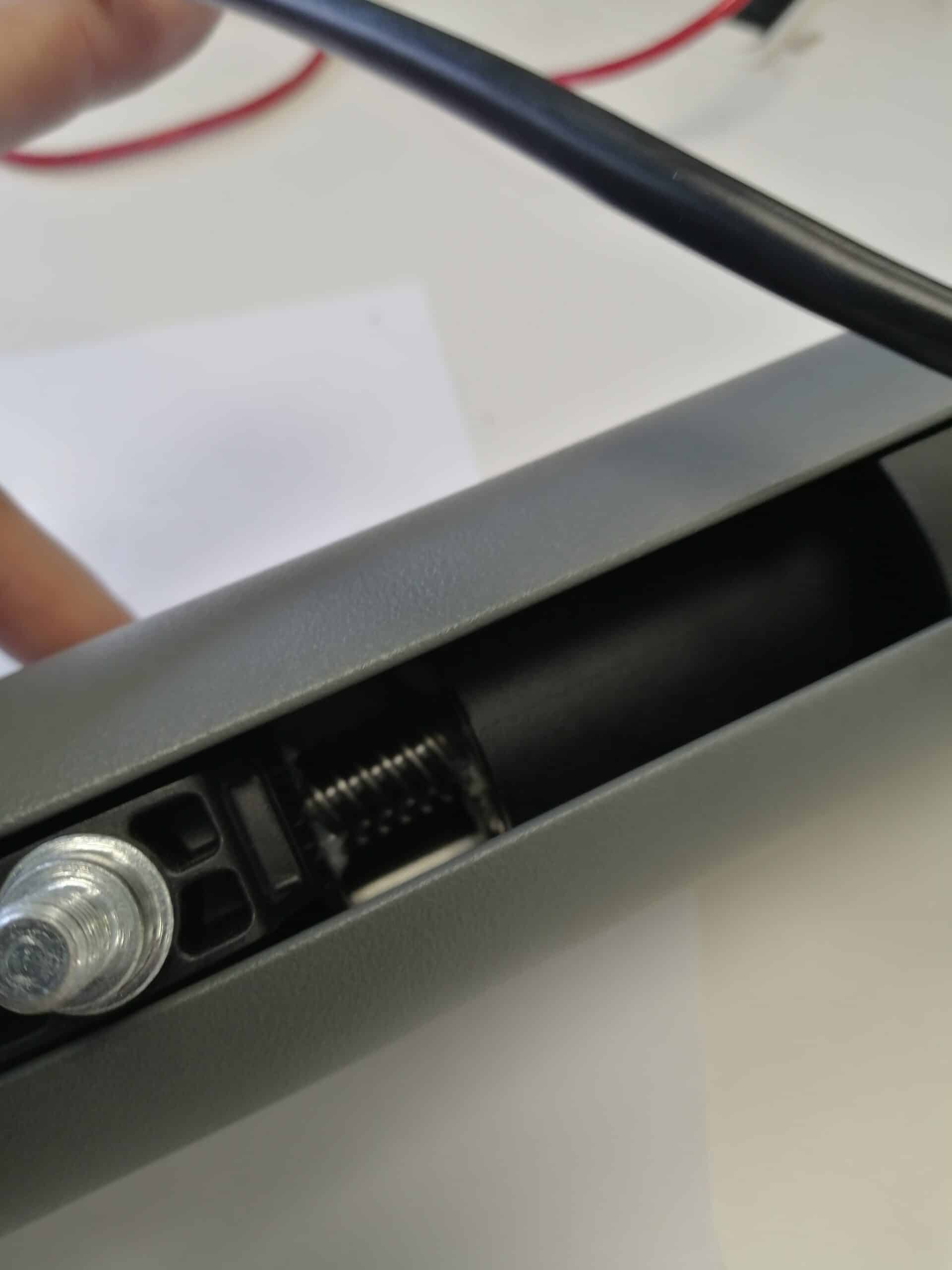

Le roulement de la vis sans fin doit rentrer dans le support moteur pour que le lien sur la vis sans fin intègre l’axe moteur.
Poussez légèrement la vis sans fin et constatez si le roulement rentre bien.
ATTENTION !
Si le roulement ne rentre pas, cela veut dire que l’axe moteur n’est pas dans la même position que la vis sans fin.
Faites tourner légèrement la vis sans fin tout en la poussant légèrement vers l’intérieur.
Conseil
Avant de finaliser la remise en place de la face avant, alimentez le moteur à l’aide d’une pile 9V ou d’une batterie 12V, et vérifiez et que le chariot circule bien en ouverture et en fermeture.
Etape 7 : Remettre la face avant

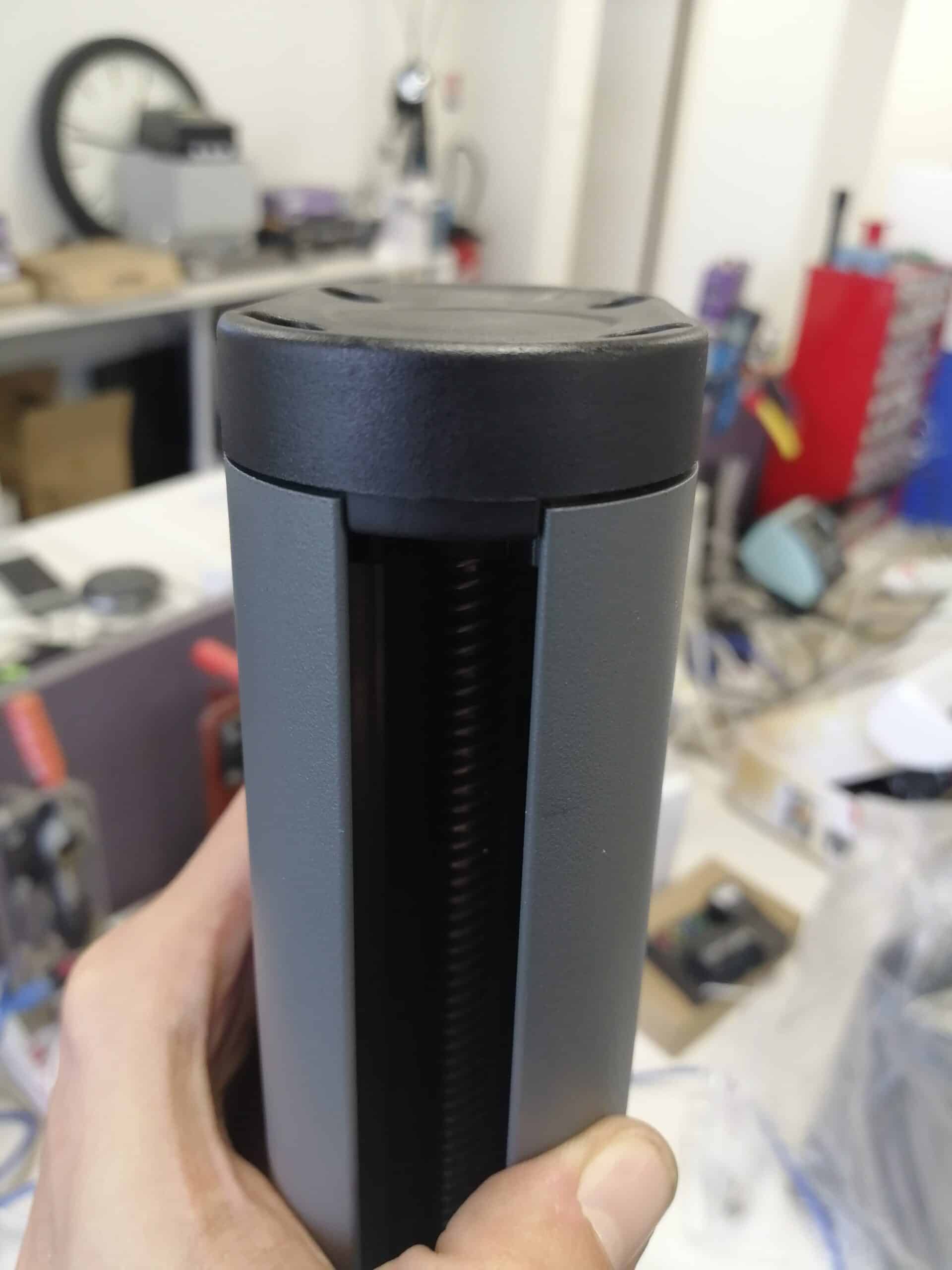

Remettez la face avant du vérin. Pensez à bien mettre l’encoche vers le trou de circulation du chariot de la vis sans fin.
Revissez les vis et remettez en place les protections en caoutchouc.

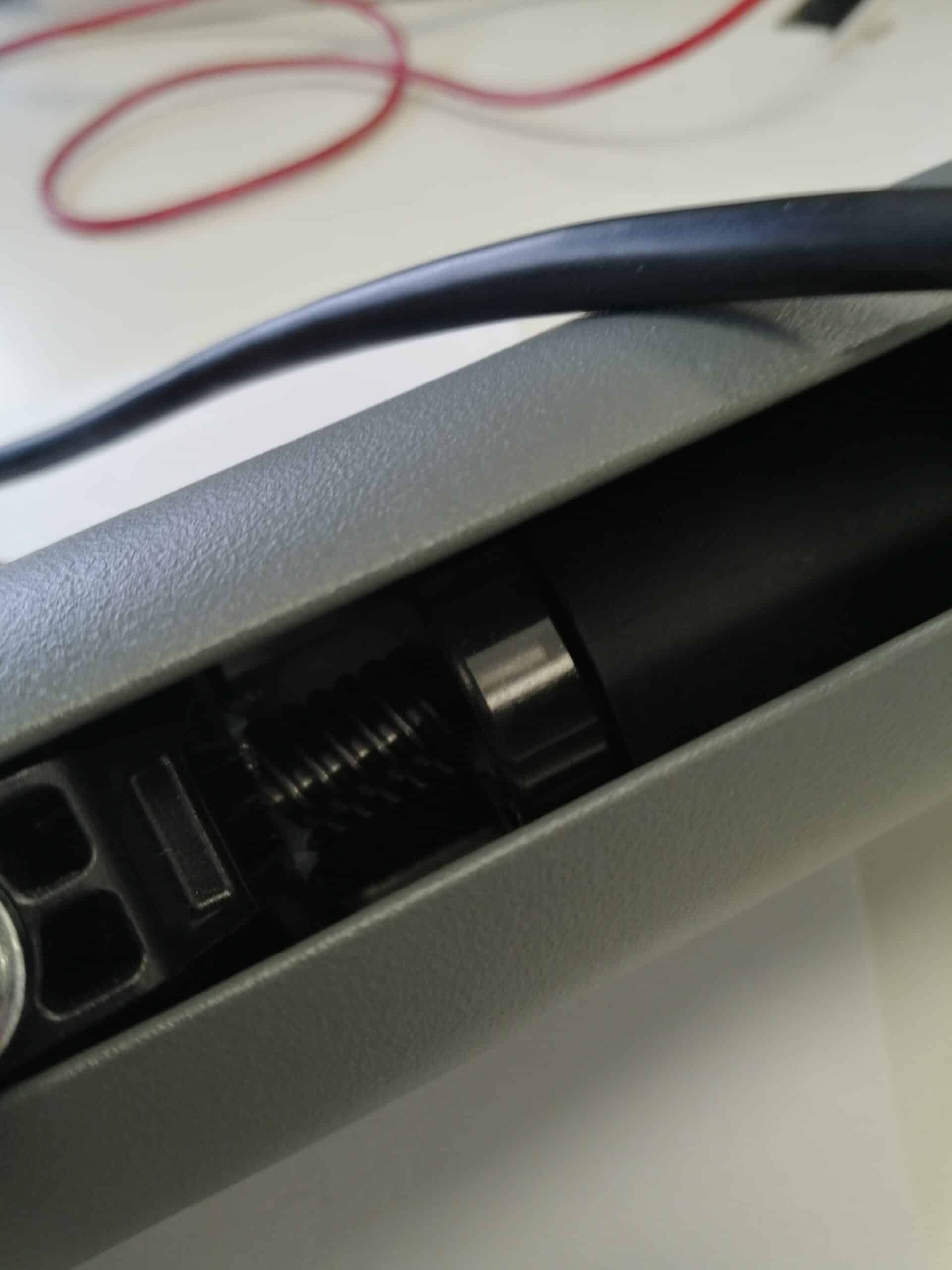

FIN
Félicitations, vous avez remplacé votre vis sans fin avec chariot de votre vérin et celui-ci est de nouveau prêt à actionner vos battants de portail.
