Remplacement de la fourche arrière
Votre vérin a subi un choc important et sa fourche de fixation sur le pilier est cassée. Suivez les étapes pas à pas de ce tutoriel pour le remplacer. ASTUCE : Si vous souhaitez utiliser une visseuse ; pour avoir accès aux vis BTR au niveau de la fourche sans avoir à présenter la tête BTR de travers et de risquer d’endommager le creux de la vis, assemblez ensemble deux rallonges d’embout. |
Avidsen Pistons 114170-114301-114303, Avidsen Vérins 114173-114174-114176-114300-114304-114307
Difficulté : Facile Temps nécessaire : 5 minutes Nombre d’étapes : 5 Mise à jour : octobre 2025 | Matériel nécessaire : une clé BTR, un tournevis Pièce(s) détachée(s) nécessaire(s) : Référence : 581126B Fourche arrière |

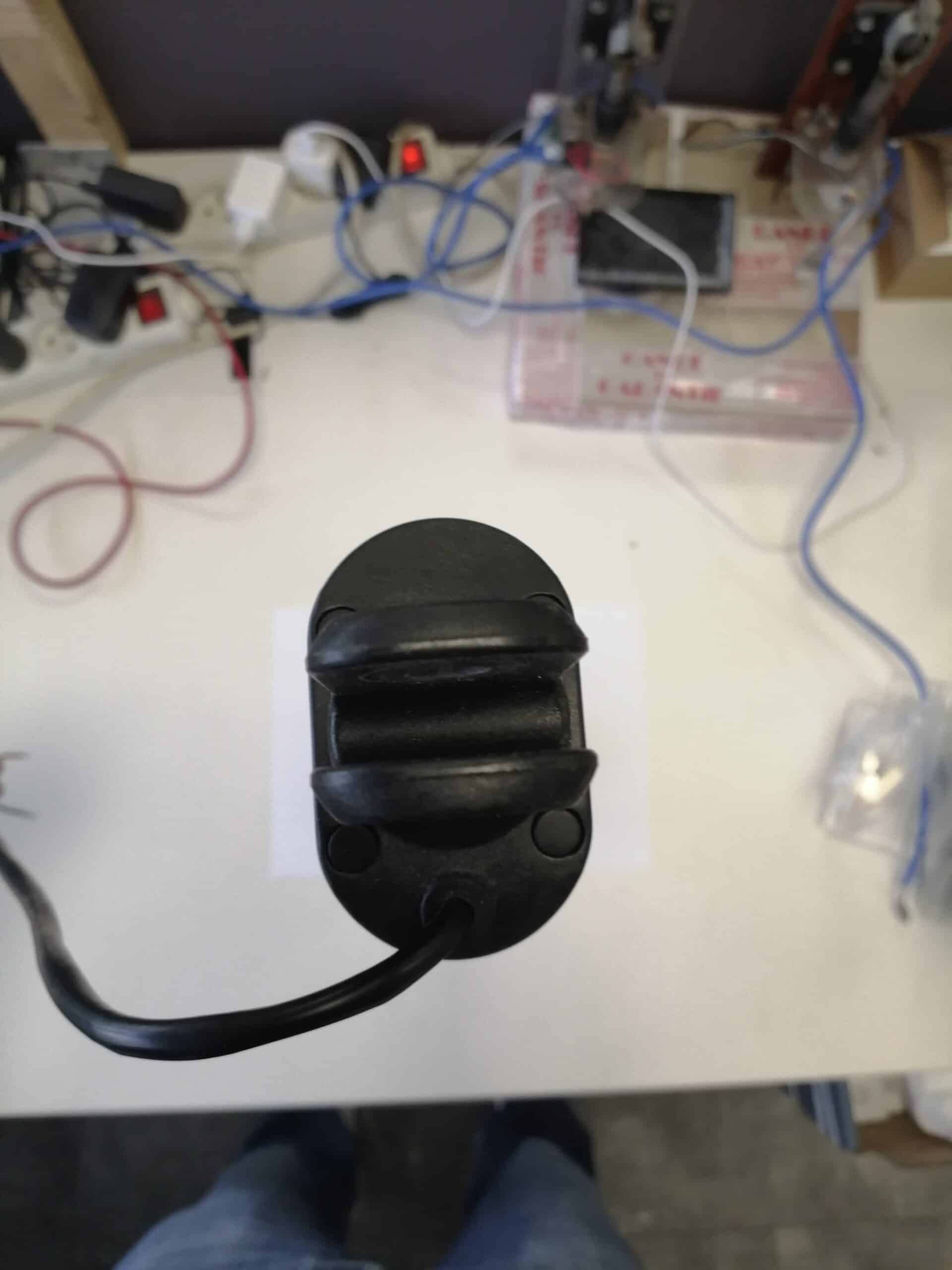

Etape 1 Enlever la fourche arrière
Enlever les 4 caoutchoucs de protection des vis

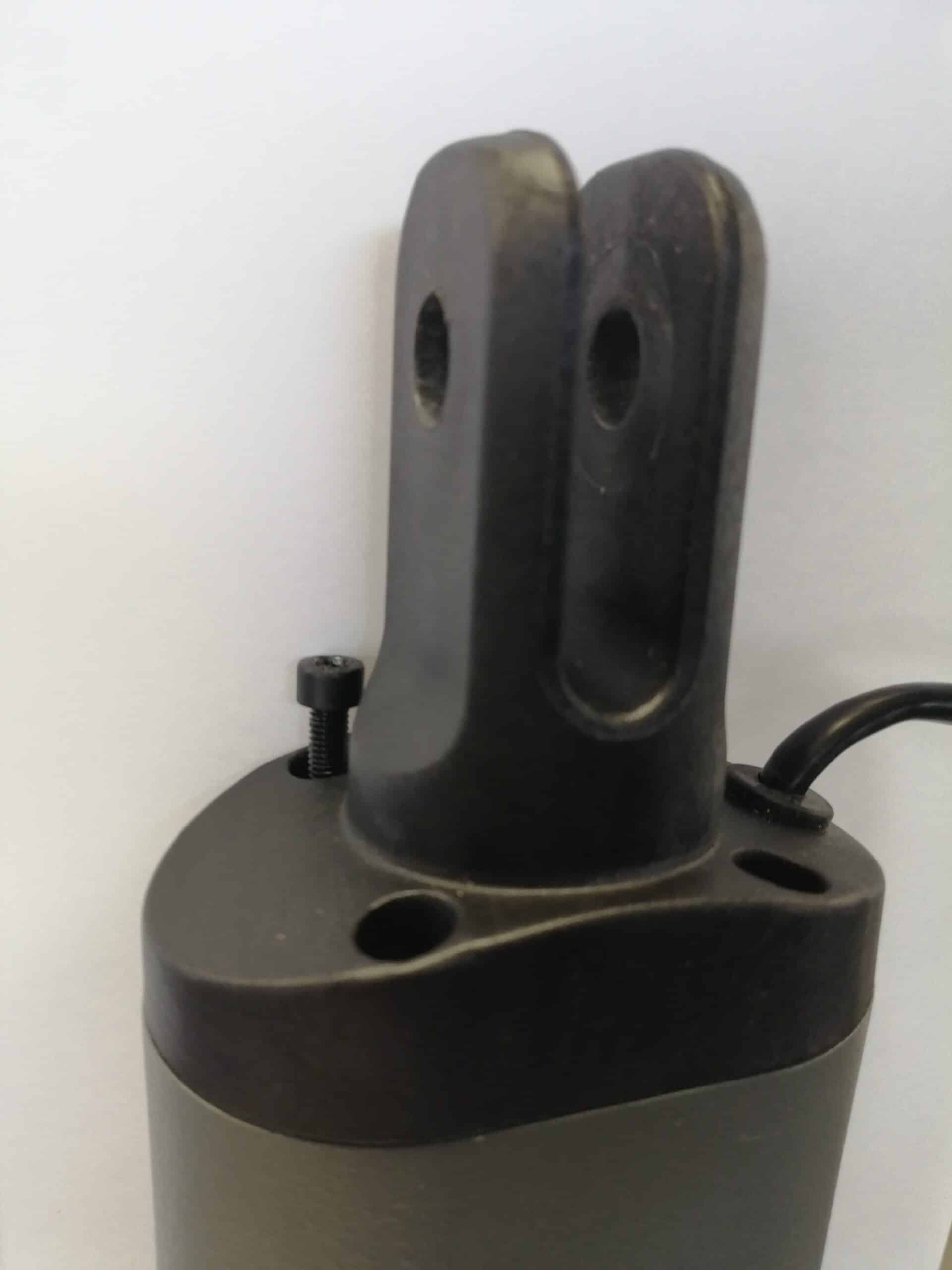

Etape 2 Dévissez et enlevez les 4 vis BTR
Dévissez et enlevez les 4 vis BTR
Etape 3 retirer la fourche arrière
Décrochez la fourche arrière et enlevez la complètement en la faisant
passer par le câble

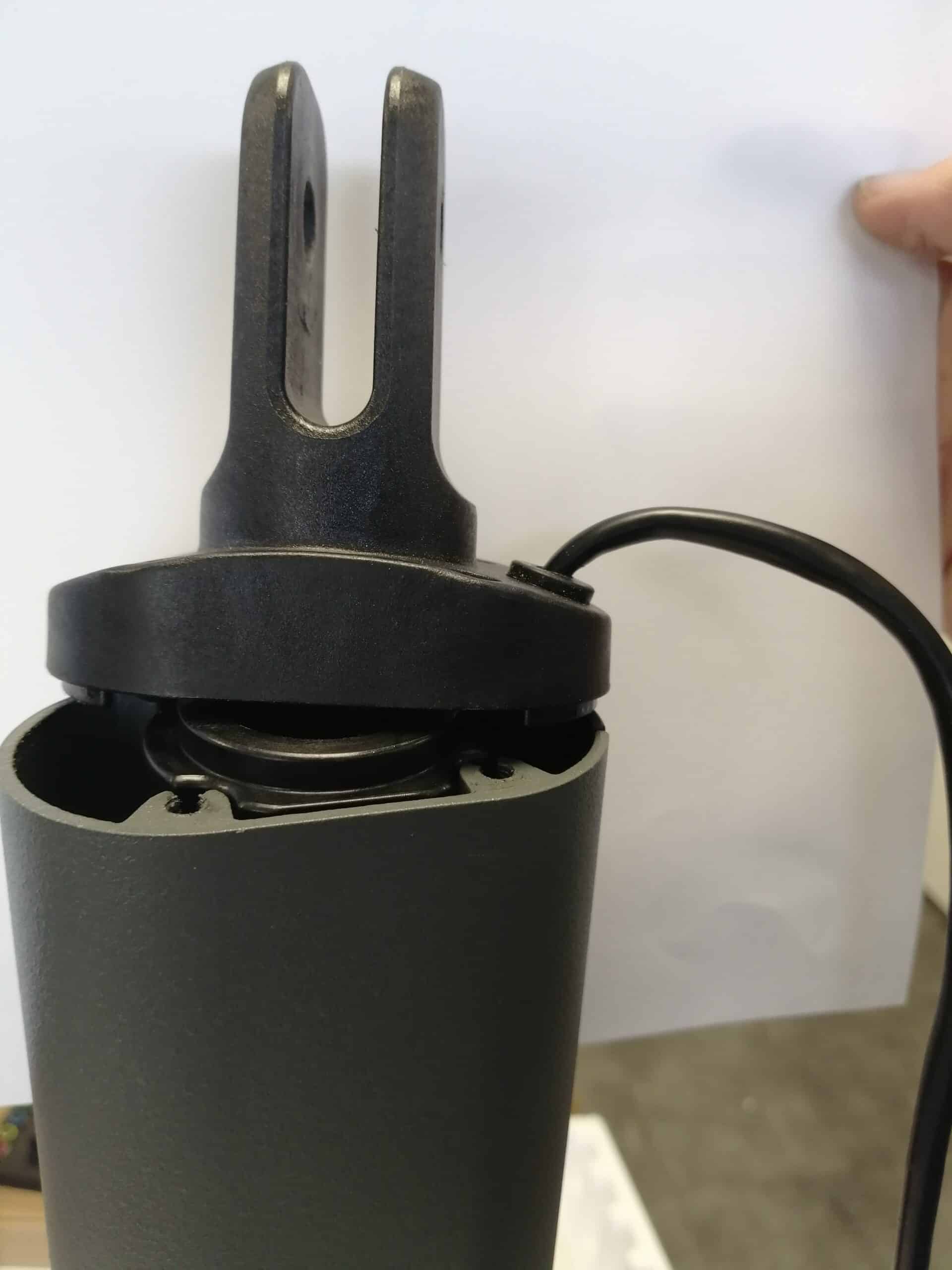

Etape 4 Remettre la fourche arrière
Repassez la fourche moteur par le câble. Revissez-la sur le
carter moteur et remettez les protections en caoutchouc ;
Conseil :
Tenez bien le joint sur la fourche pour éviter qu’il ne sorte lors du
mouvement de celui-ci sur le câble.
Lors de la remise en place de la fourche, faites attention à ce que
le passe câble soit bien sous la fourche.
