Comment reconnaitre les générations pour les motorisations TEHA et STYRKA
Les motorisations de la gamme TEHA (410 et Connect) ainsi que la motorisation STYRKA 310 ont existés sur deux générations différentes. Les cartes électroniques et les moteurs électrique sont différents et doivent être adaptés à la version. Nous allons détailler dans ce tutoriel comment identifier précisément de quelle version est votre motorisation. |
Avidsen Pistons 114170-114301-114303, Avidsen Vérins 114173-114174-114176-114300-114304-114307
Difficulté : Facile Temps nécessaire : 2 minutes Nombre d’étapes : 2 Mise à jour : octobre 2025 | Pièce(s) détachée(s) nécessaire(s) : Référence : 580041F CARTE AVLO PISTON Référence : 580041FA CARTE ELECTRONIQUE STYRKA V2 Référence : 580041G CARTE ÉLECTRONIQUE TEHA Référence : 580041GA CARTE ÉLECTRONIQUE TEHA V2 Référence : 581156A MOTEUR ELECTRIQUE TEHA V1 |

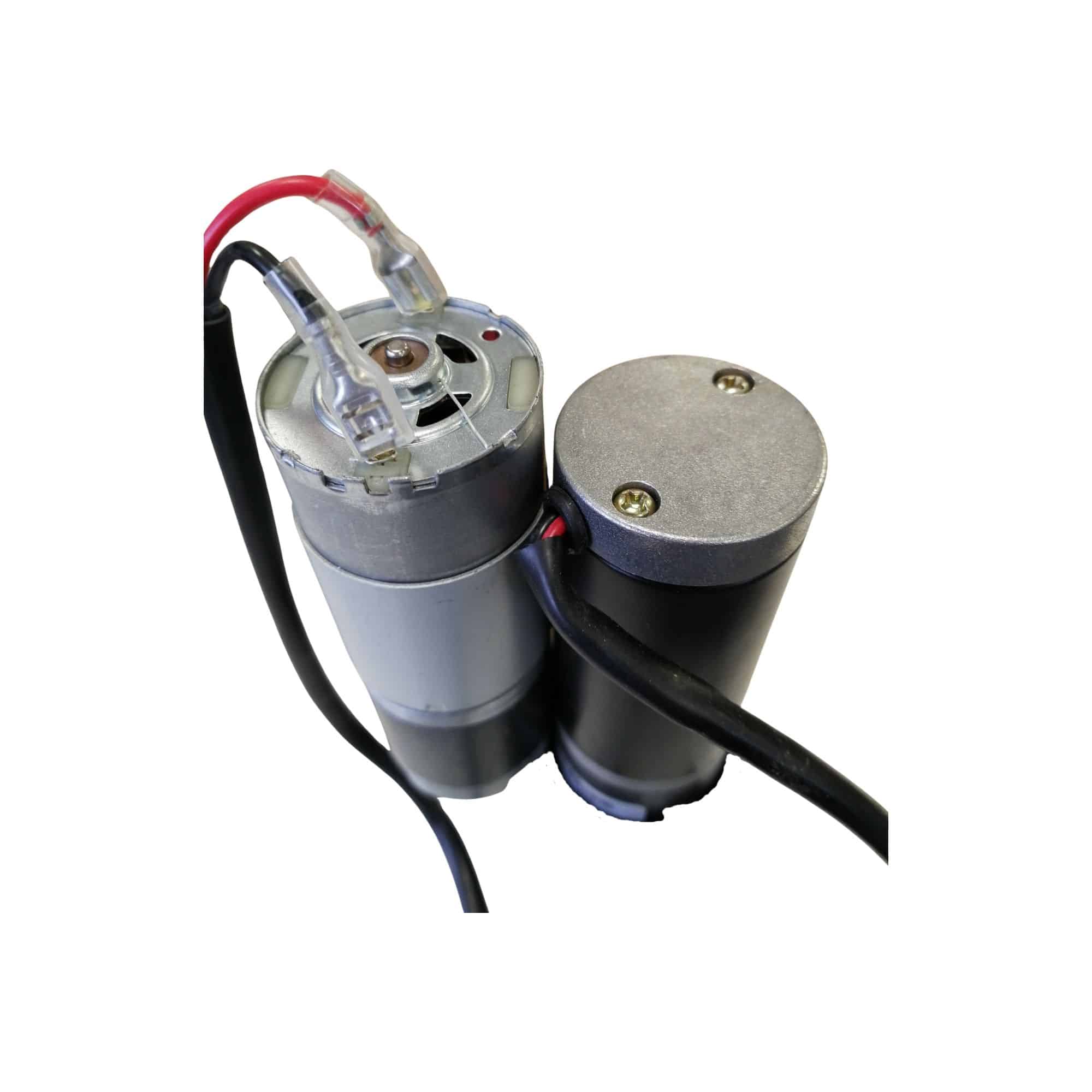

Methode 1 Identification visuelle du moteur électrique
Pour accéder rapidement au moteur électrique et pour pouvoir contrôler sa version suivez les étapes ci après

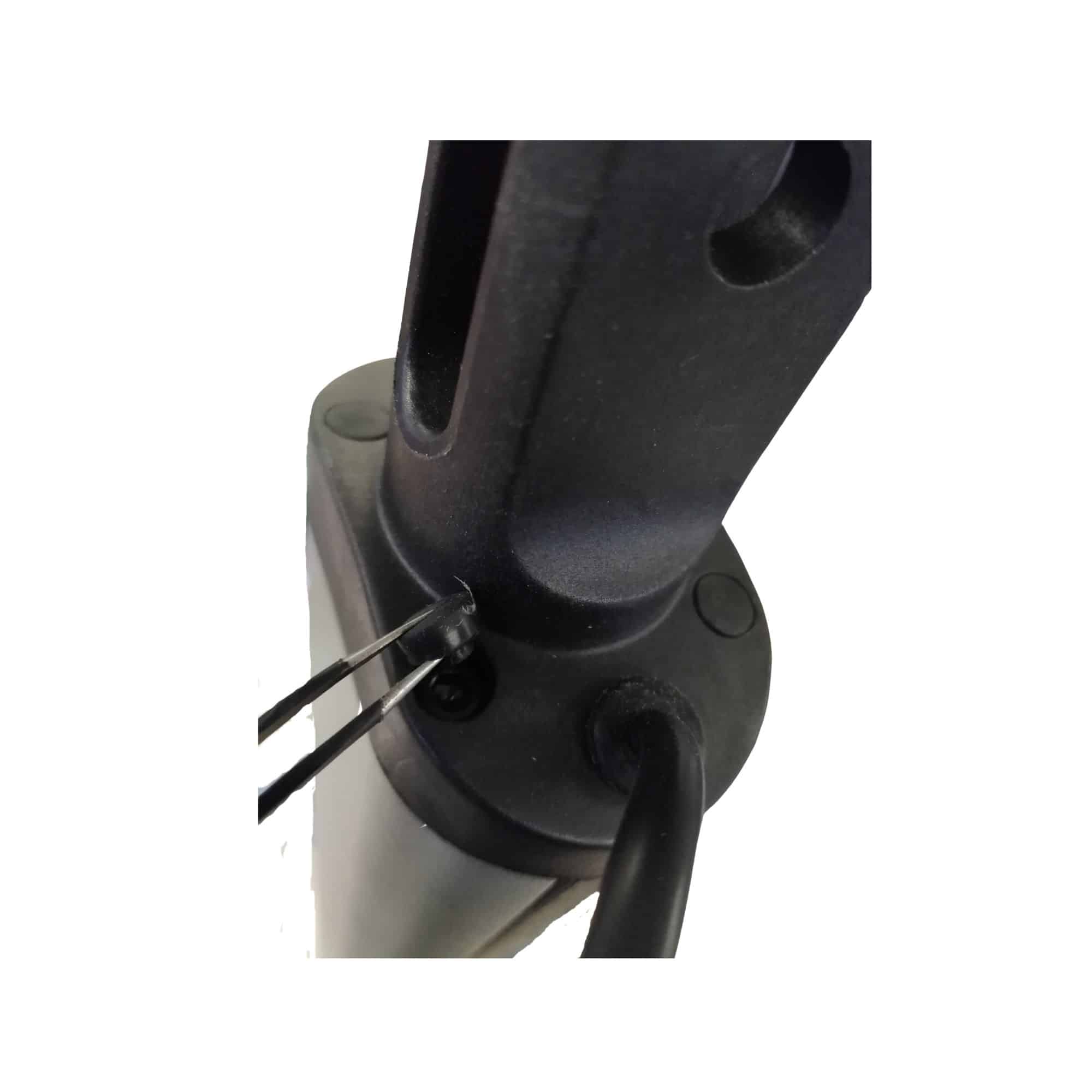

Enlever les caoutchoucs
A l’aide d’une pince ou d’un petit tournevis plat, enlevez les 4 protections en caoutchouc présentes sur la fourche arrière du moteur.

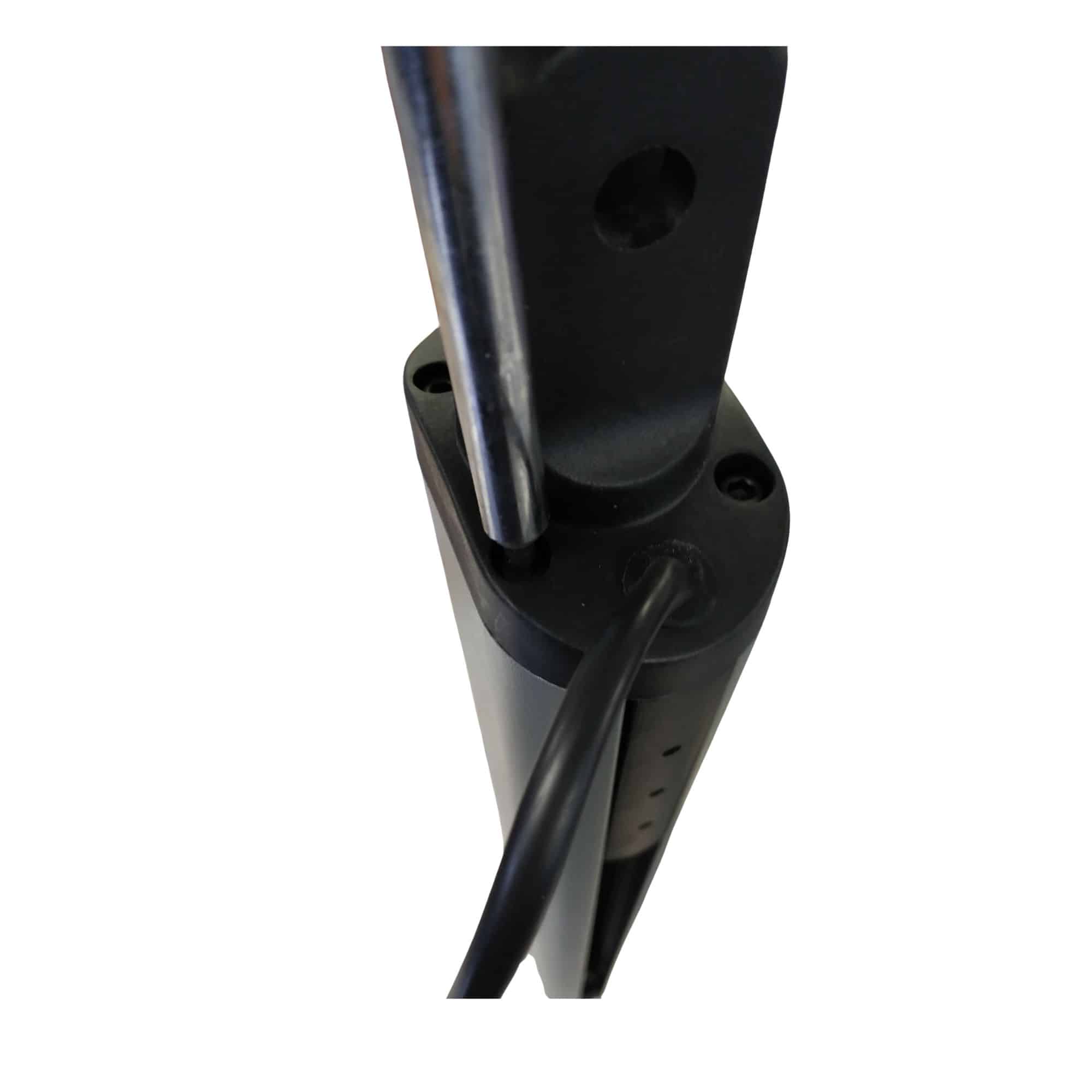

Enlever les vis de fixation
A l’aide d’un outil BTR (4mm), dévissez et enlevez les 4 vis de maintien de la fourche arrière sur le moteur.

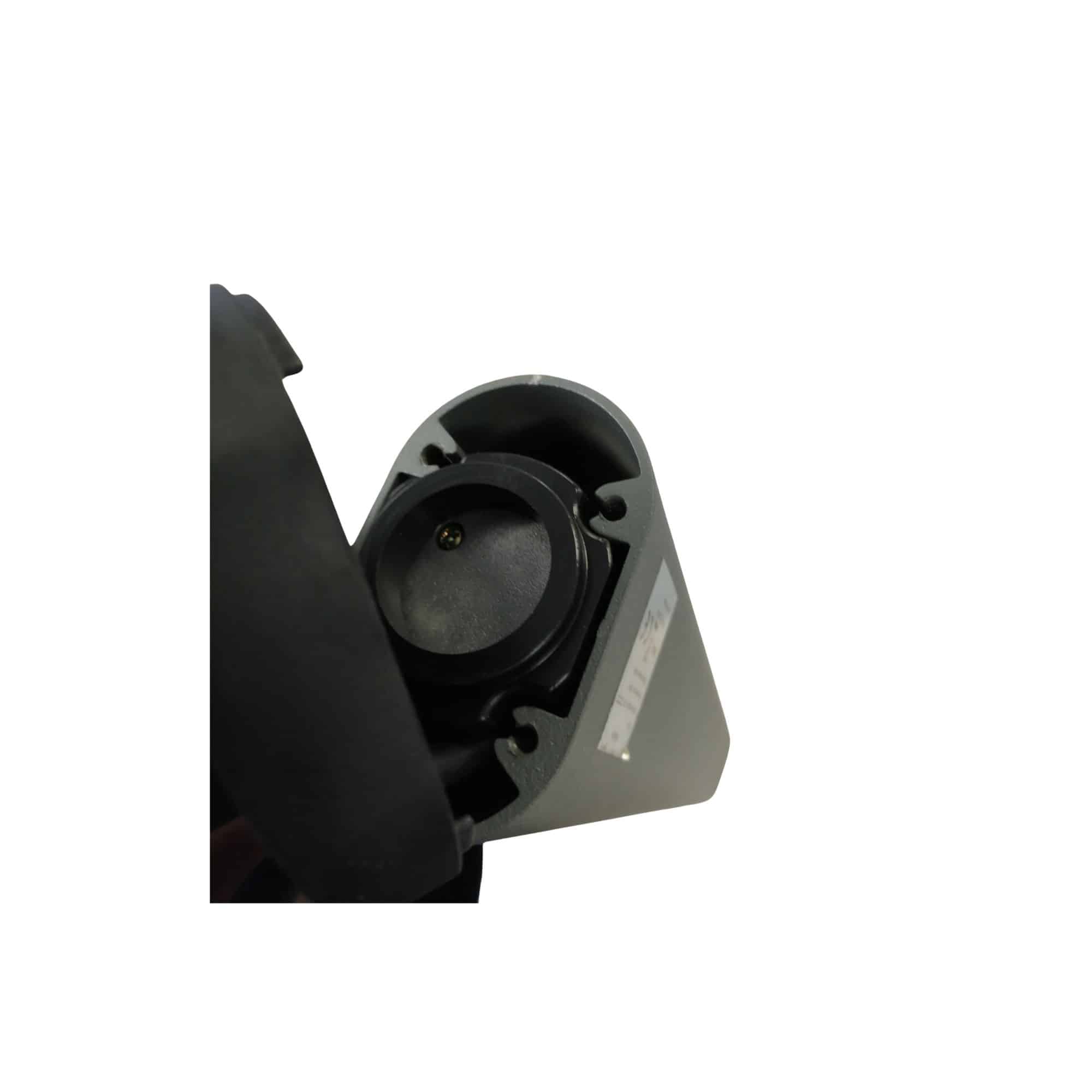

Identification visuelle V1
Pivotez légèrement la fourche, et observez la face arrière du moteur électrique.
Si les fils de connexions du moteur électrique sortent directement du moteur, il s’agira de la V1 (voir photo)

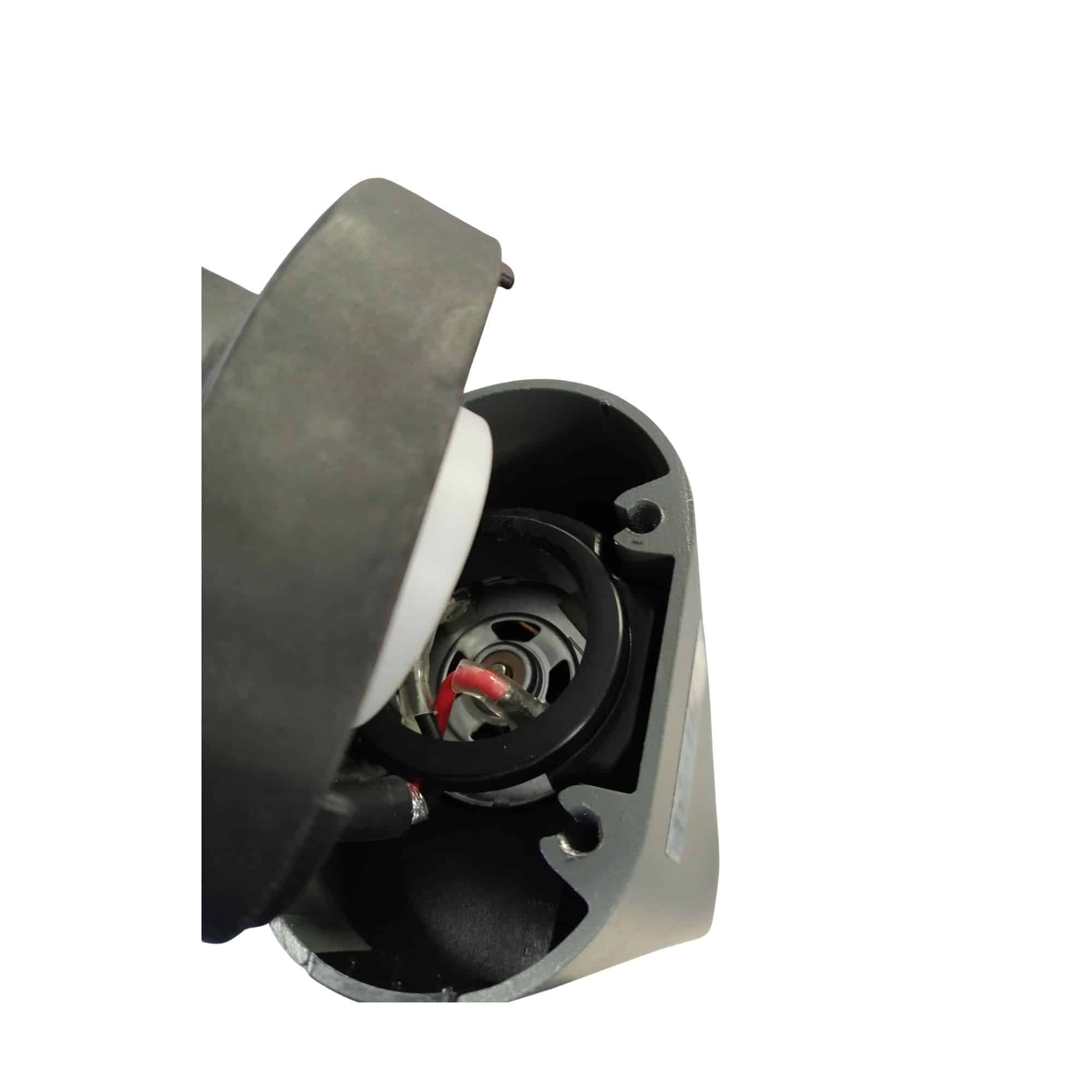

Identification visuelle V2
Pivotez légèrement la fourche, et observez la face arrière du moteur électrique.
Si les fils de connexions du moteur électrique sont sur des cosses de connexions, il s’agira de la V2 (voir photo)
Methode 2 Voyant sur la carte
Il est possible de connaitre la version de la carte électronique en effectuant une manipulation lors de son démarrage électrique.

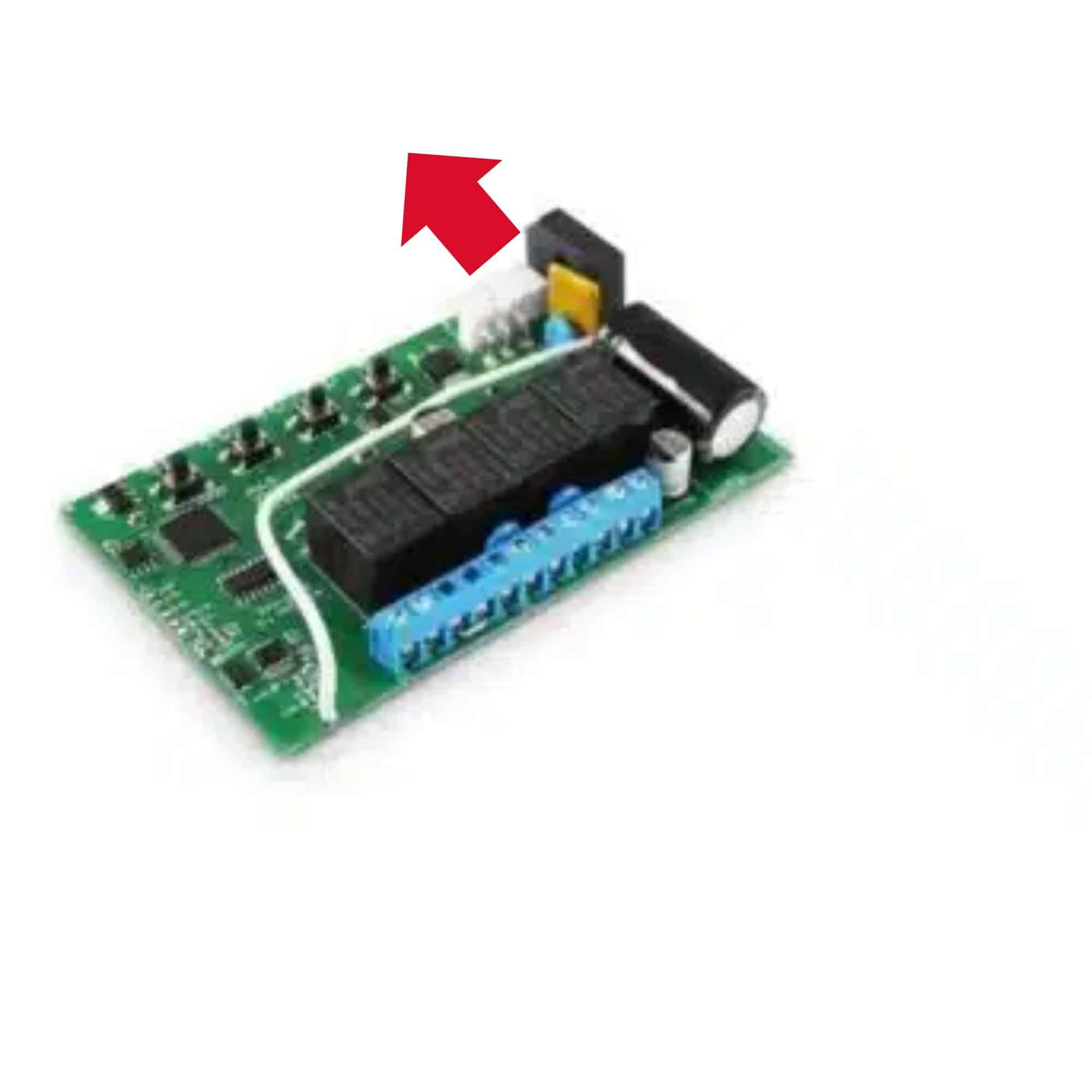

Mettre la carte hors tension
Débranchez votre transformateur de la carte (fils bleus avec le connecteur blanc), et patientez le temps qu’elle s’éteigne complètement

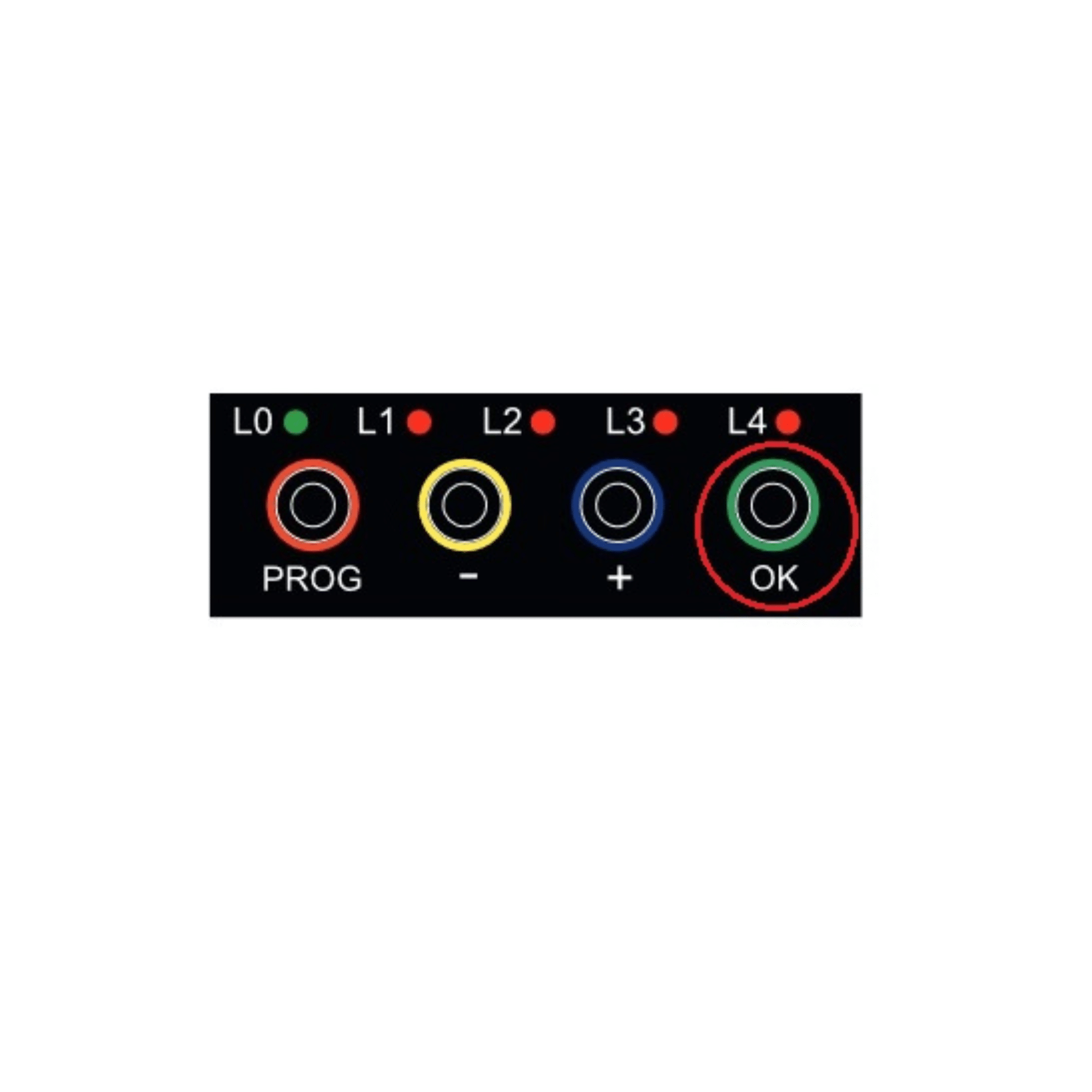

Demander à la carte sa version de logiciel
Tout en maintenant la touche OK enfoncée, rebranchez le transformateur sur la carte.

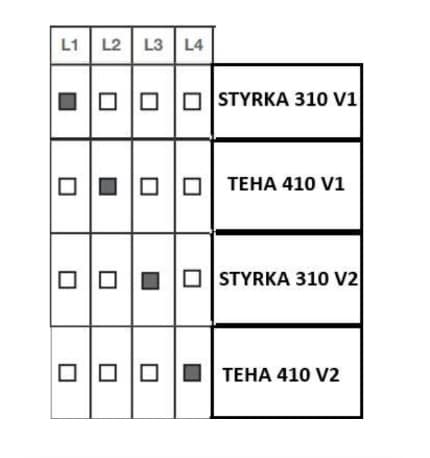

Regarder les voyants
La carte affichera alors un voyant rouge.
Référez vous au tableau ci contre pour connaitre si la motorisation est de 1ere ou 2nd génération.
Redémarrer la carte
Pour que la carte retrouve son état standard, débranchez de nouveau le transformateur de la carte (fils bleus avec le connecteur blanc). Patientez quelques secondes, puis redémarrez la carte sans toucher aux boutons.

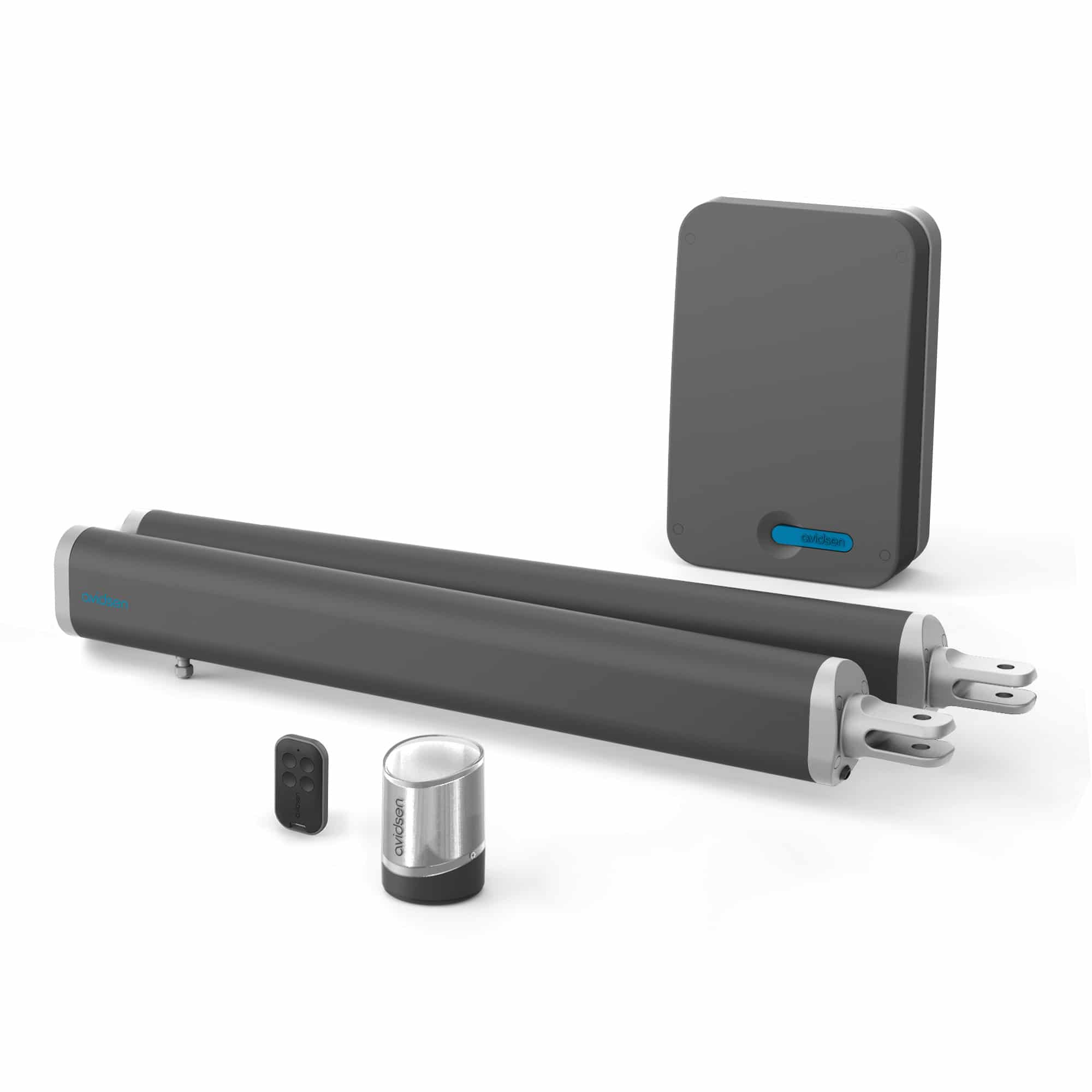

Version 2 exclusives
Les références commerciales des motorisations listées ci dessous n’ont qu’une seule génération et sont exclusivement en V2
- 114176
- 114300
- 114301
- 114303
- 114304
- 114307
