Remplacement de l’axe de transmission ORANE 410
Suivez ce tutoriel pas à pas pour remplacer l'axe de transmission d'un moteur ORANE 410 |
Avidsen Bras Articulés 114200-114201-114202-114302-114203-510062
Difficulté : Modérée Temps nécessaire : 20 minutes Nombre d’étapes : 10 Mise à jour : octobre 2025 | Matériel nécessaire : Clé ou tête BTR 4, Gros tournevis plat Pièce(s) détachée(s) nécessaire(s) : Référence : 580227H |

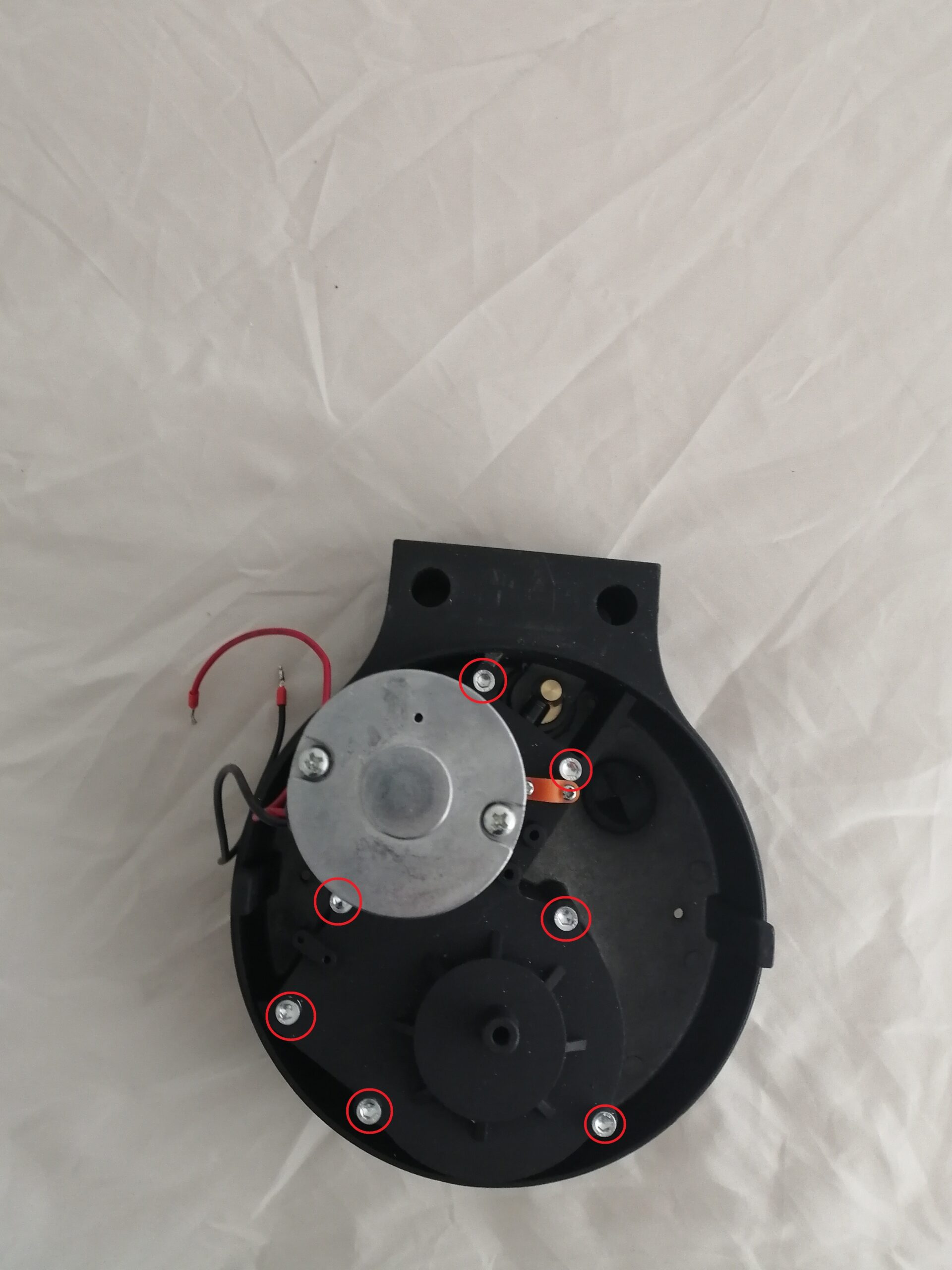

Etape 1 : Repérer les vis BTR
Repérez les 7 vis BTR (entourées en rouge).
Conseil : Amorcer le dévissage
D’usine, les vis peuvent être bien serrées et ne pourront pas être tournées avec une visseuse. À l’aide d’une clé BTR, dévissez les vis pour les décoincer. Une fois que la vis peut être tournée librement, vous pourrez utiliser la visseuse pour aller plus vite.

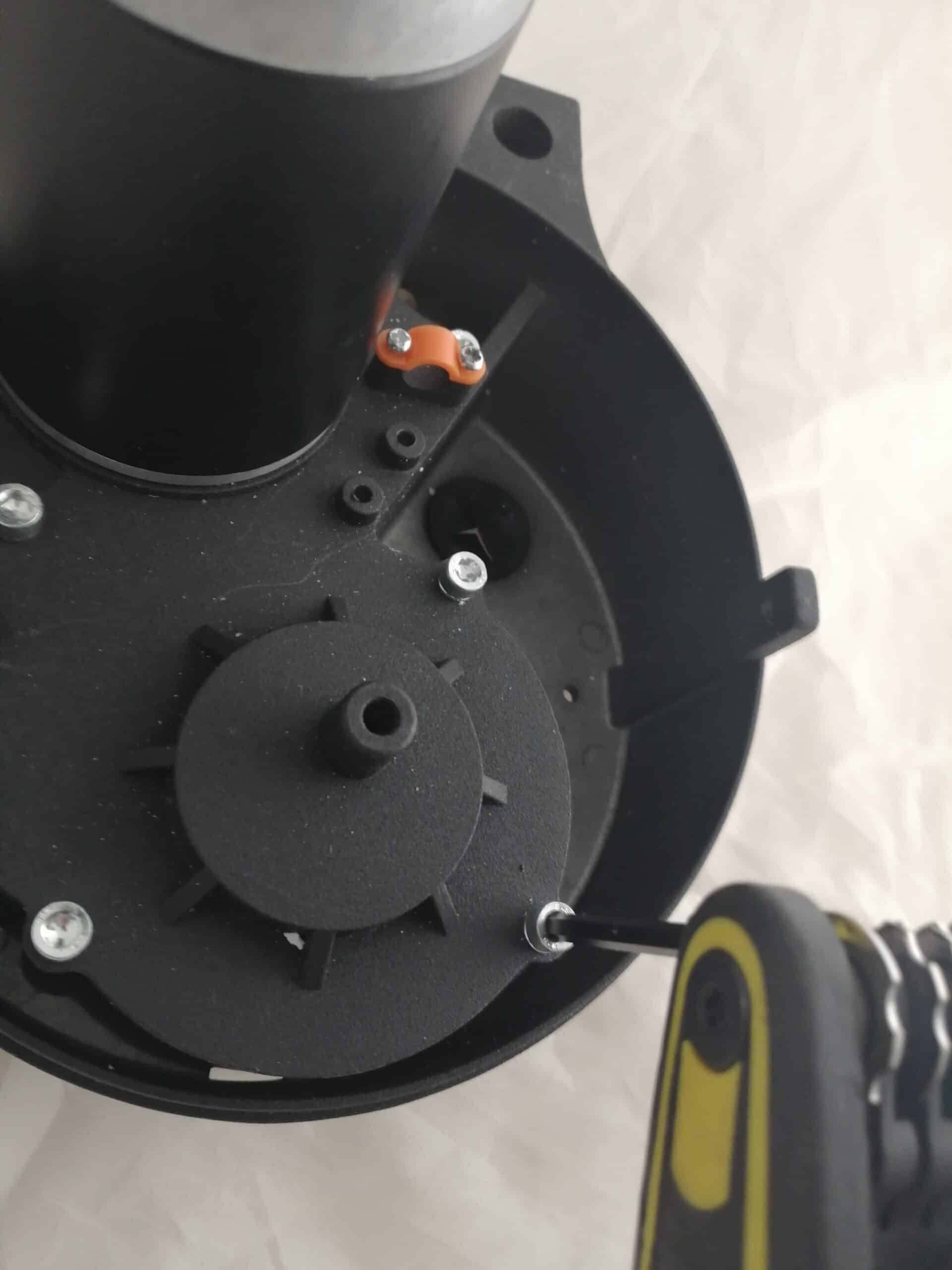

Etape 2 : Dévisser les vis BTR

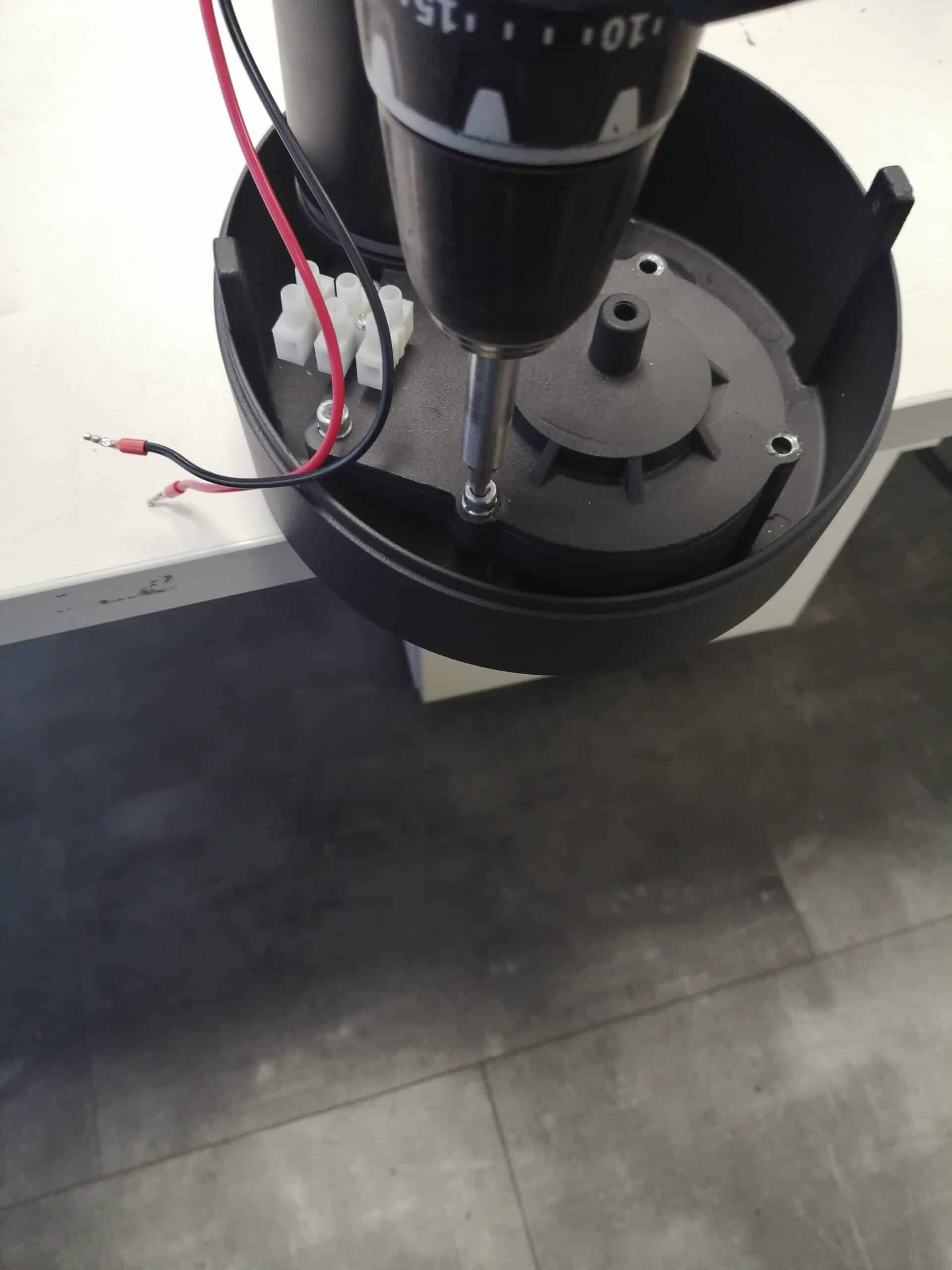

Enlevez les 7 vis BTR du moteur.

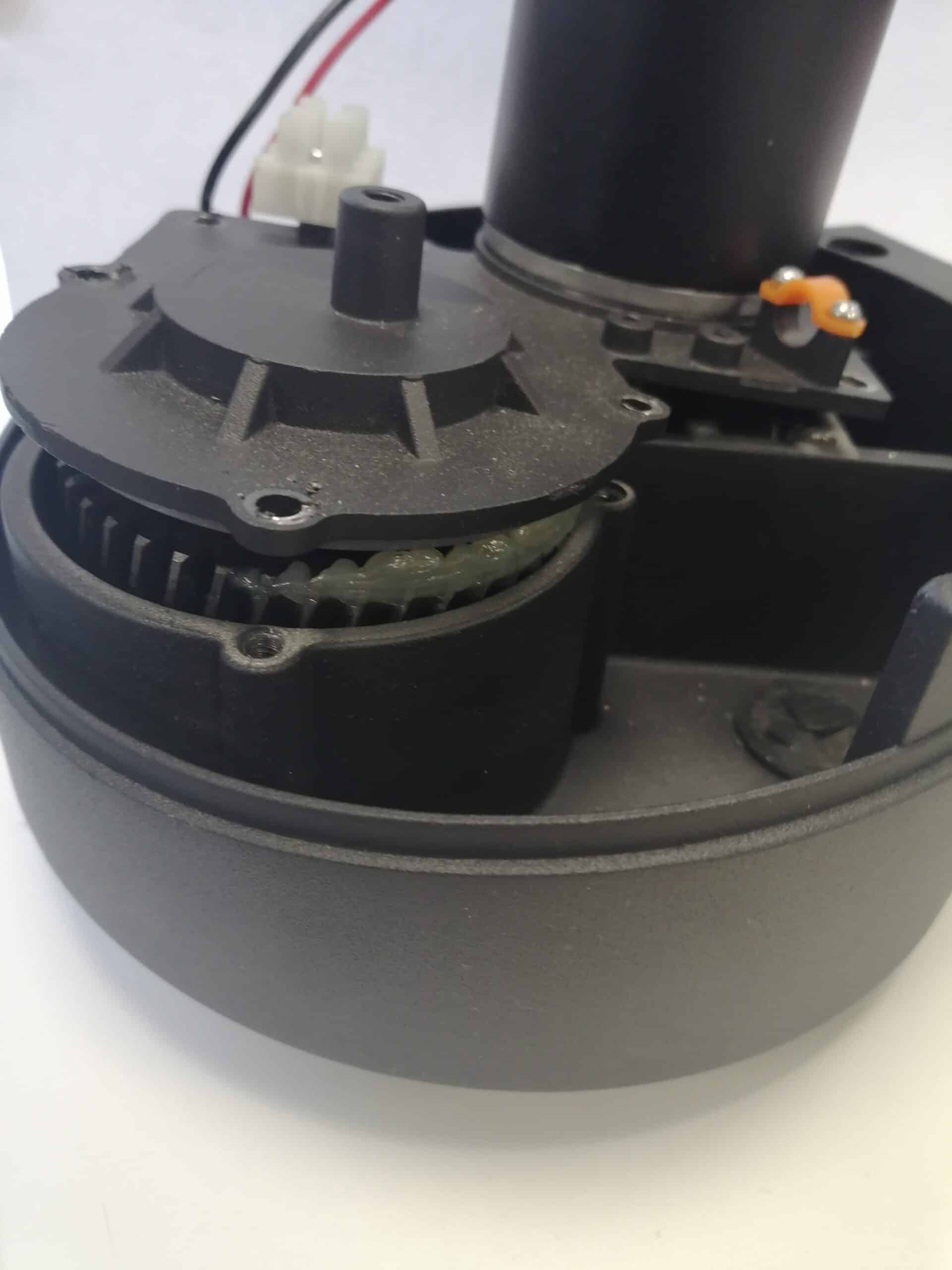

Etape 3 : Ouvrir le moteur
Une fois la dernière vis enlevée, le moteur va s’ouvrir tout seul, l’axe moteur remontant du fait de son repos sur le plan de travail.

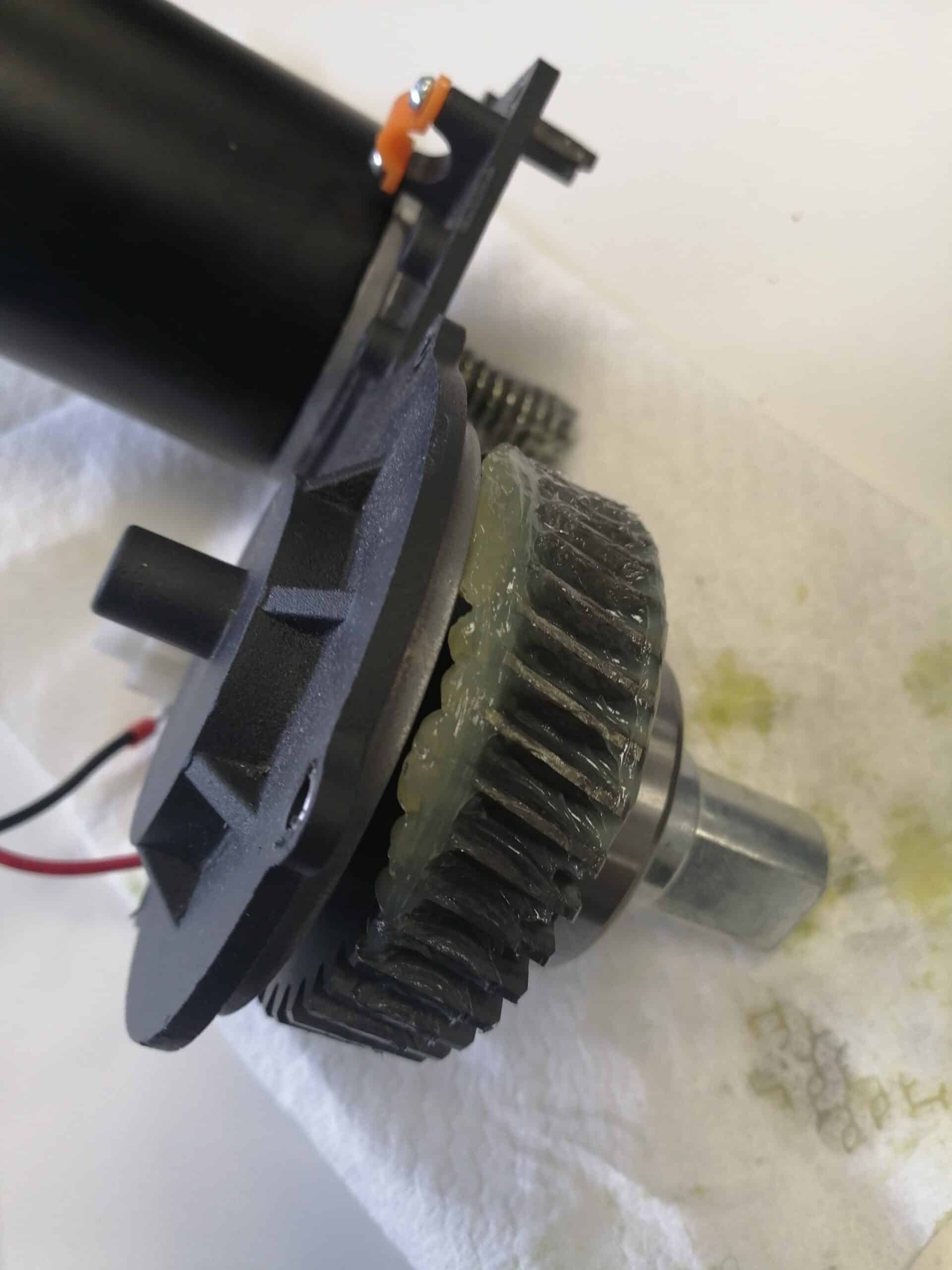

Etape 4 : Extraire le moteur
Sortez le moteur électrique et l’axe moteur (qui peut parfois rester accroché au support moteur).

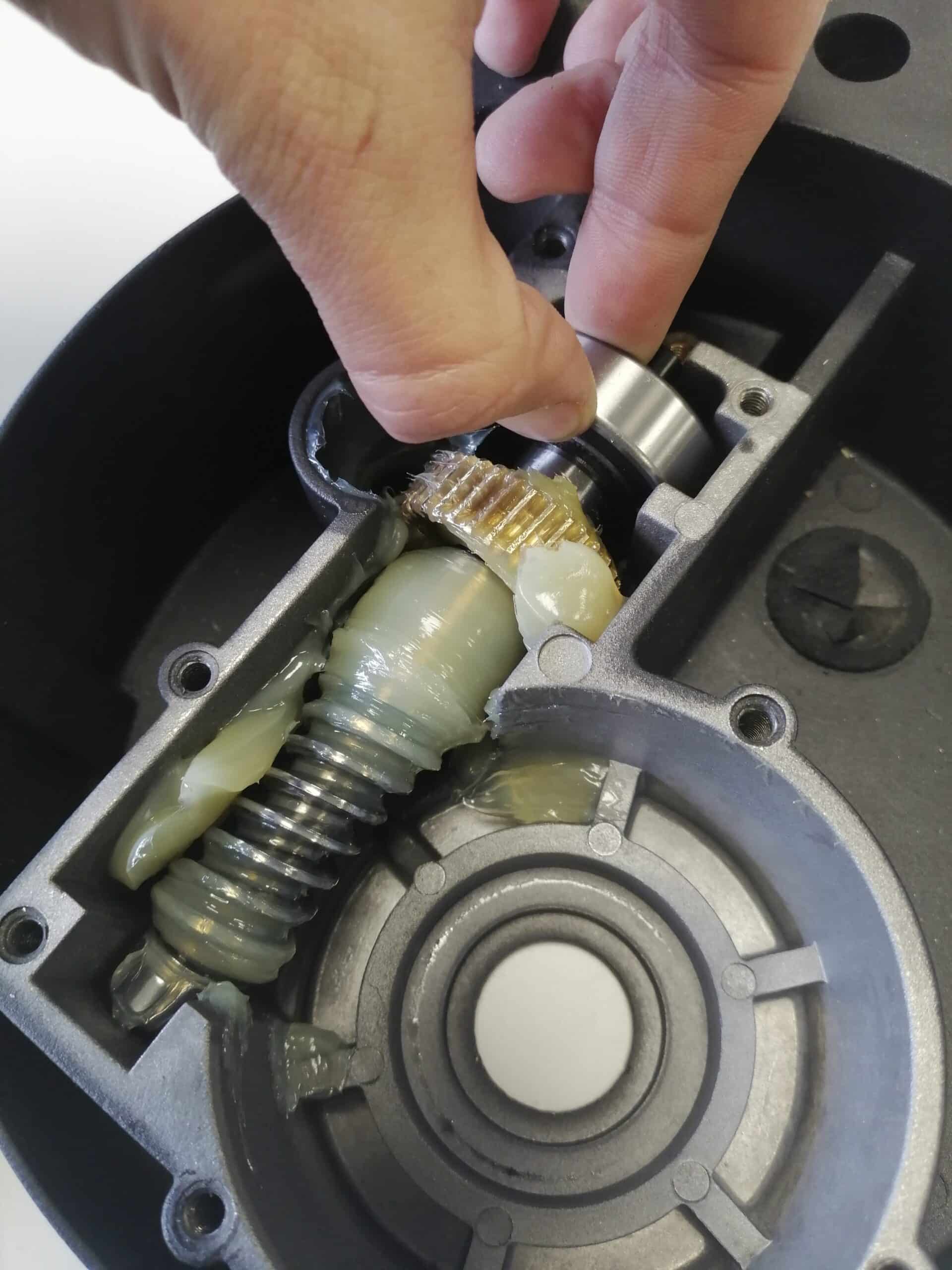

Etape 5 : Sortir l'axe de transmission
Soulevez l’axe de transmission par son gros roulement.
Etape 6 : Sortir l'axe de transmission

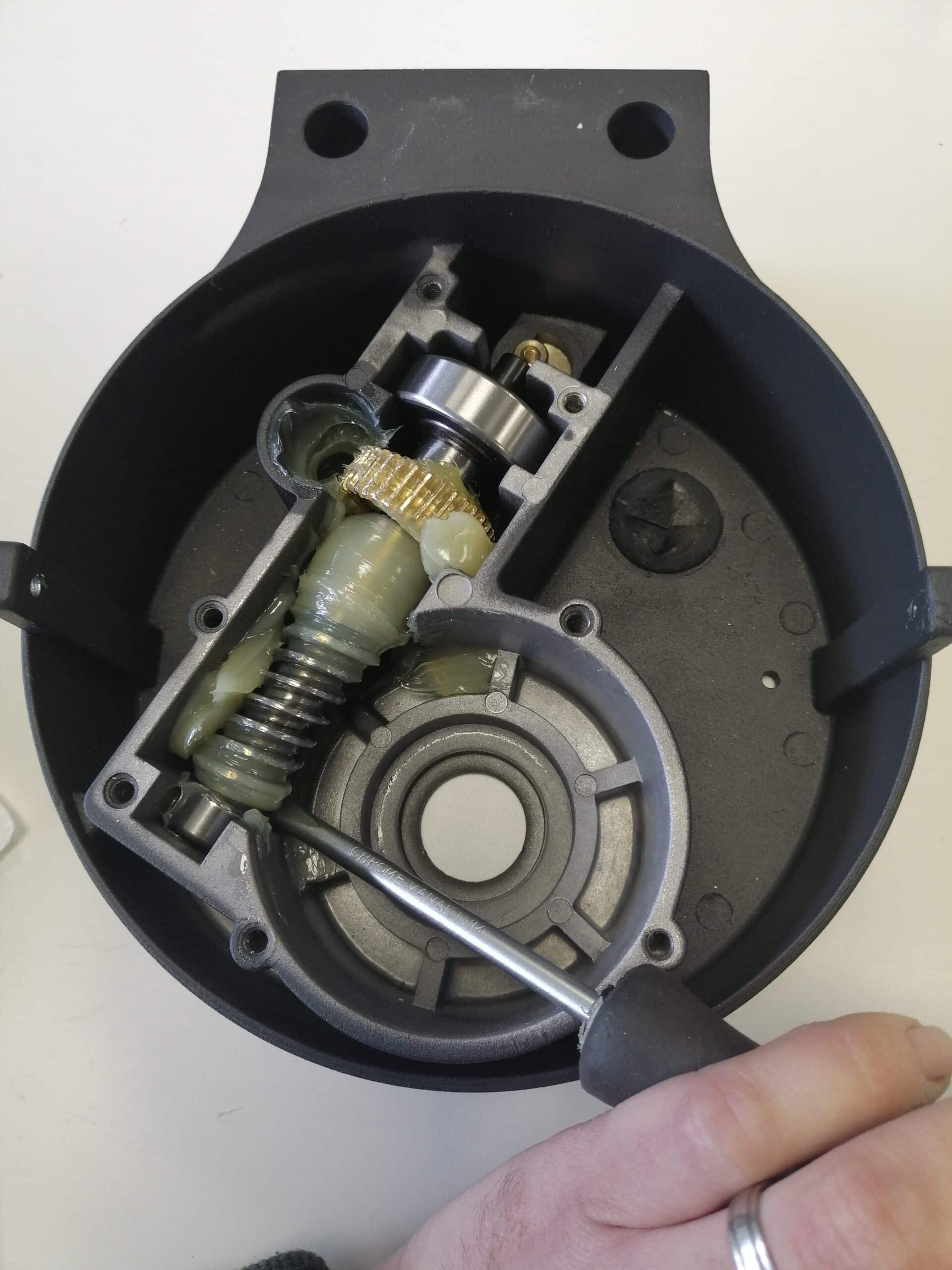

Munissez-vous ensuite d’un tournevis plat et faites levier pour extraire la partie arrière de l’axe de transmission.

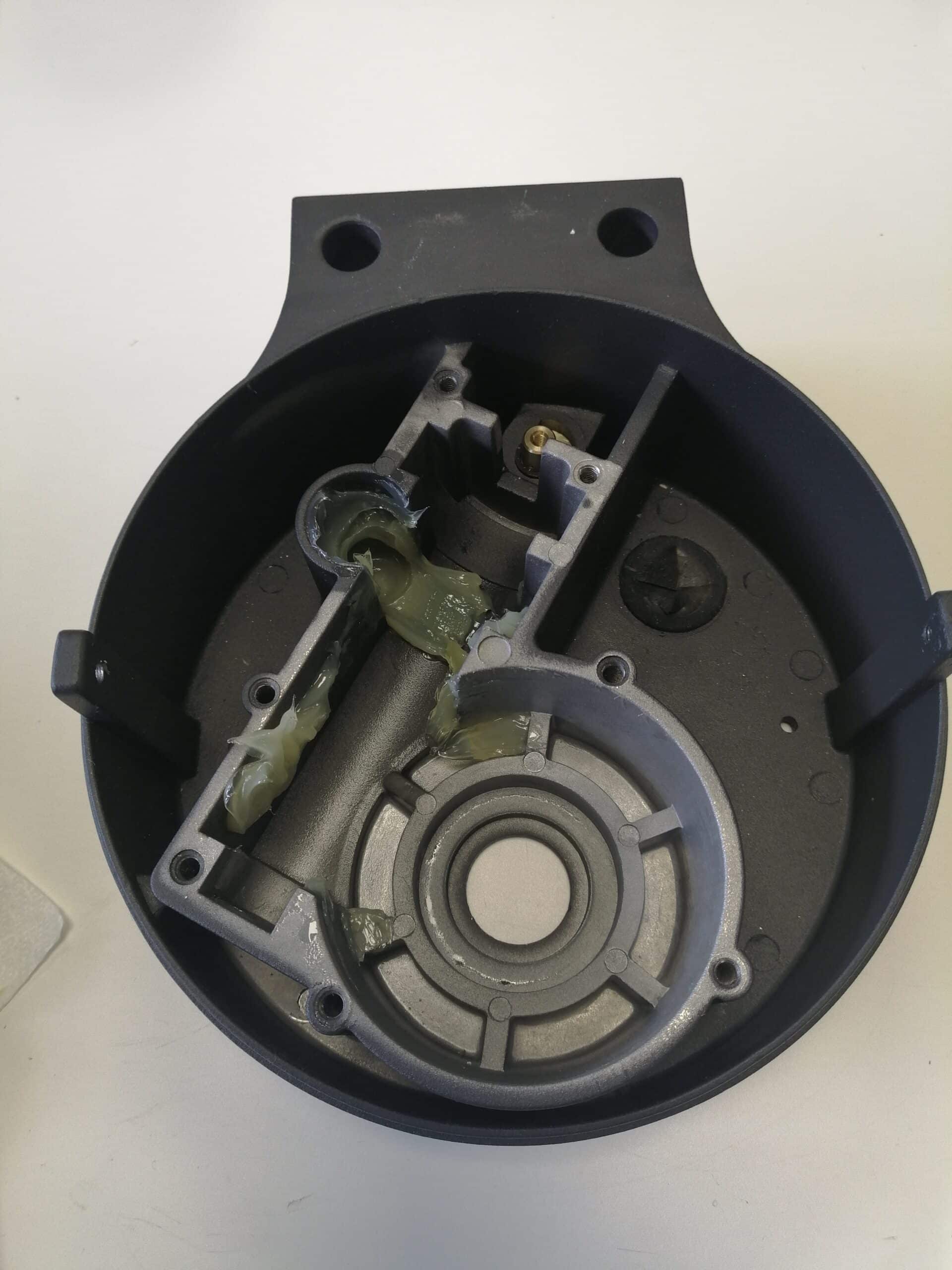

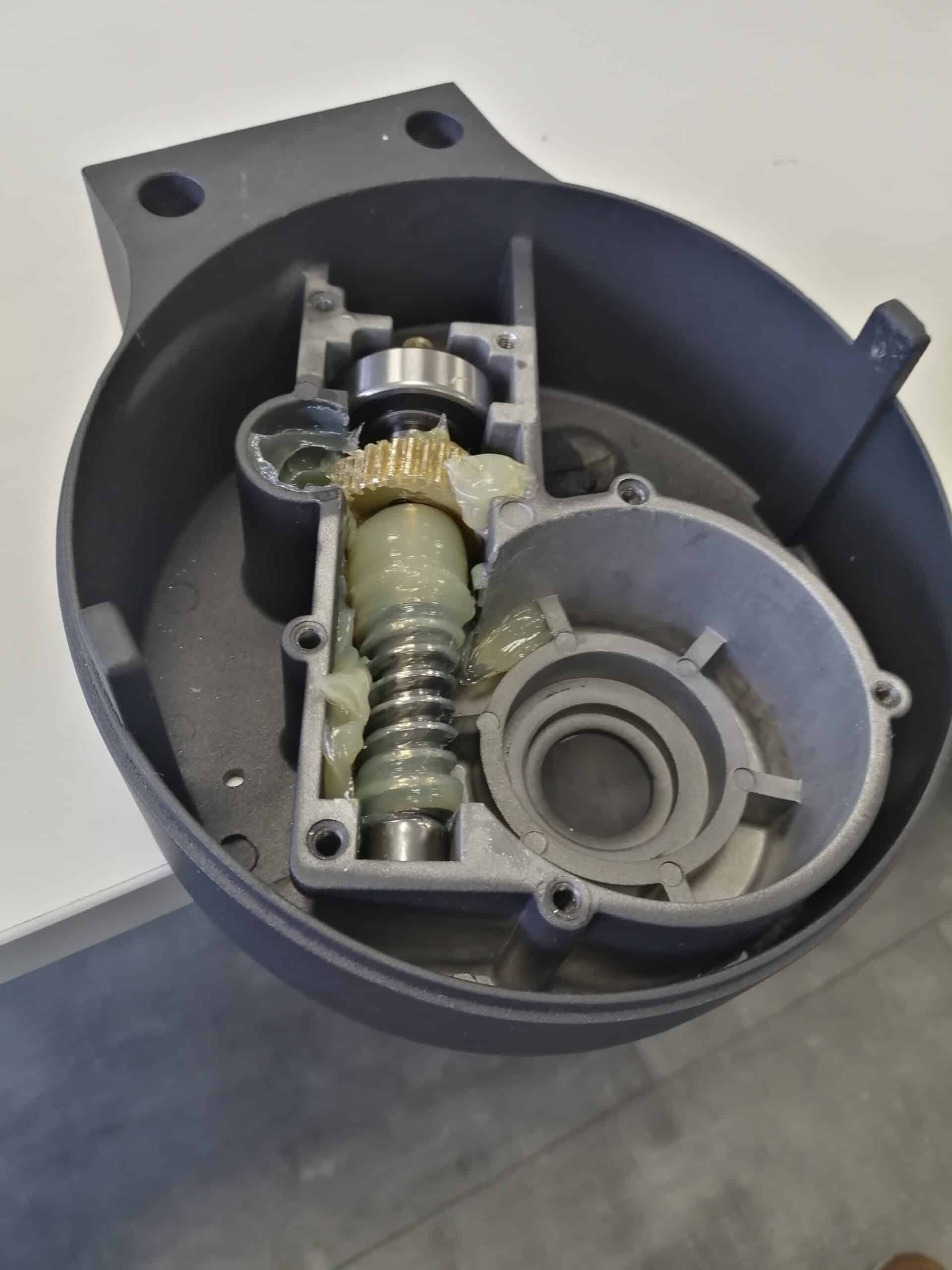

L’axe de transmission est sorti.

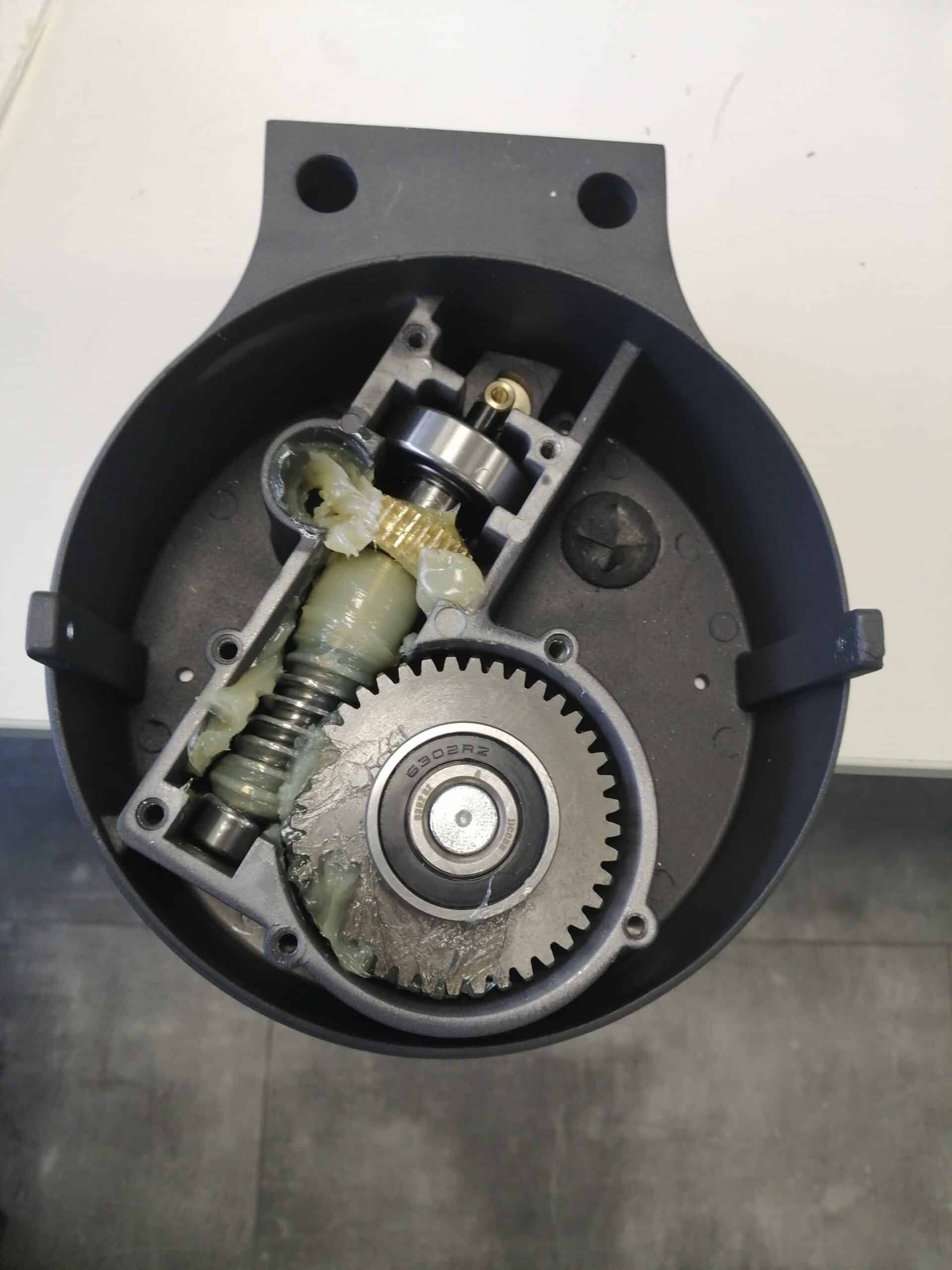

Etape 7 : Remettre le nouvel axe de transmission
Avancez le socle moteur au bord du plan de travail de façon à ce que son trou de sortie d’axe bras soit dans le vide. Remettez le nouvel axe de transmission dans le moteur.
ATTENTION !
Pensez à graisser à l’aide de graisse à roulement ou avec le surplus de graisse dans le moteur le nouvel axe de transmission.
Etape 8 : Remettre l'axe bras
Repositionner l’axe bras dans le socle moteur.

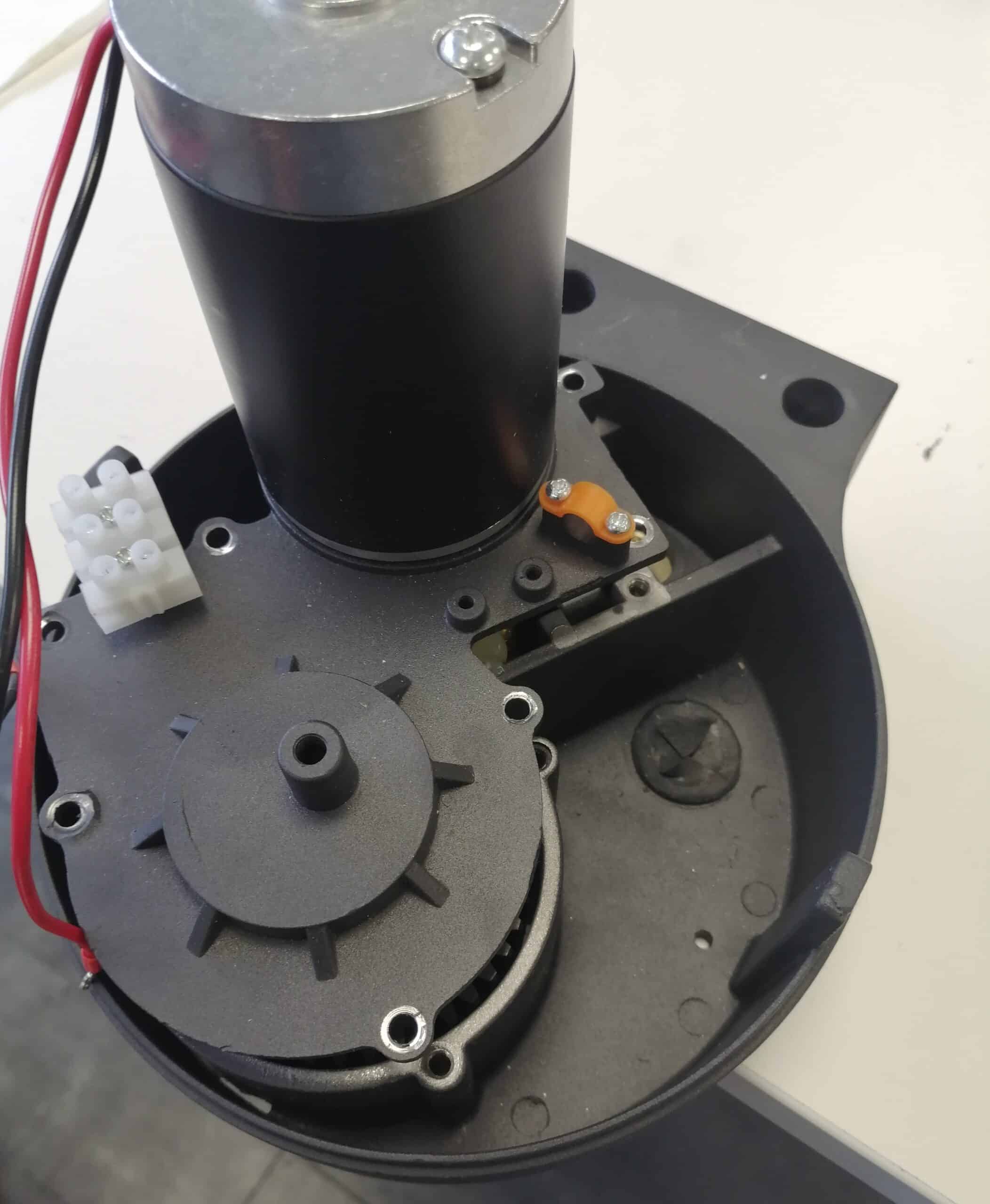

Etape 9 : Remettre le moteur electrique
Repositionnez le moteur électrique au dessus du socle moteur.
ATTENTION !

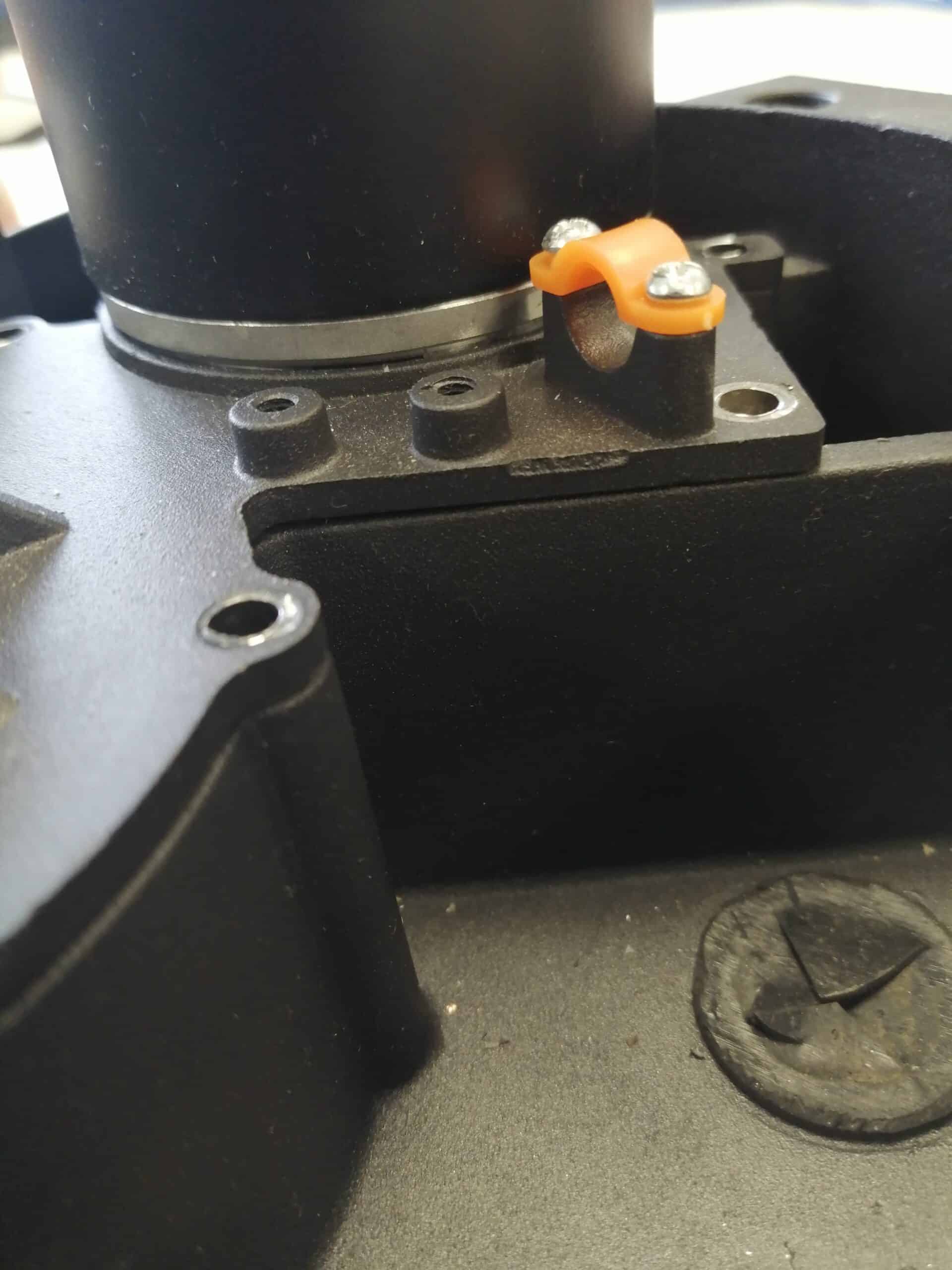

Vérifiez qu’il n’y a plus d’espace entre le support moteur et le socle moteur.
Etape 10 : Fermeture du moteur

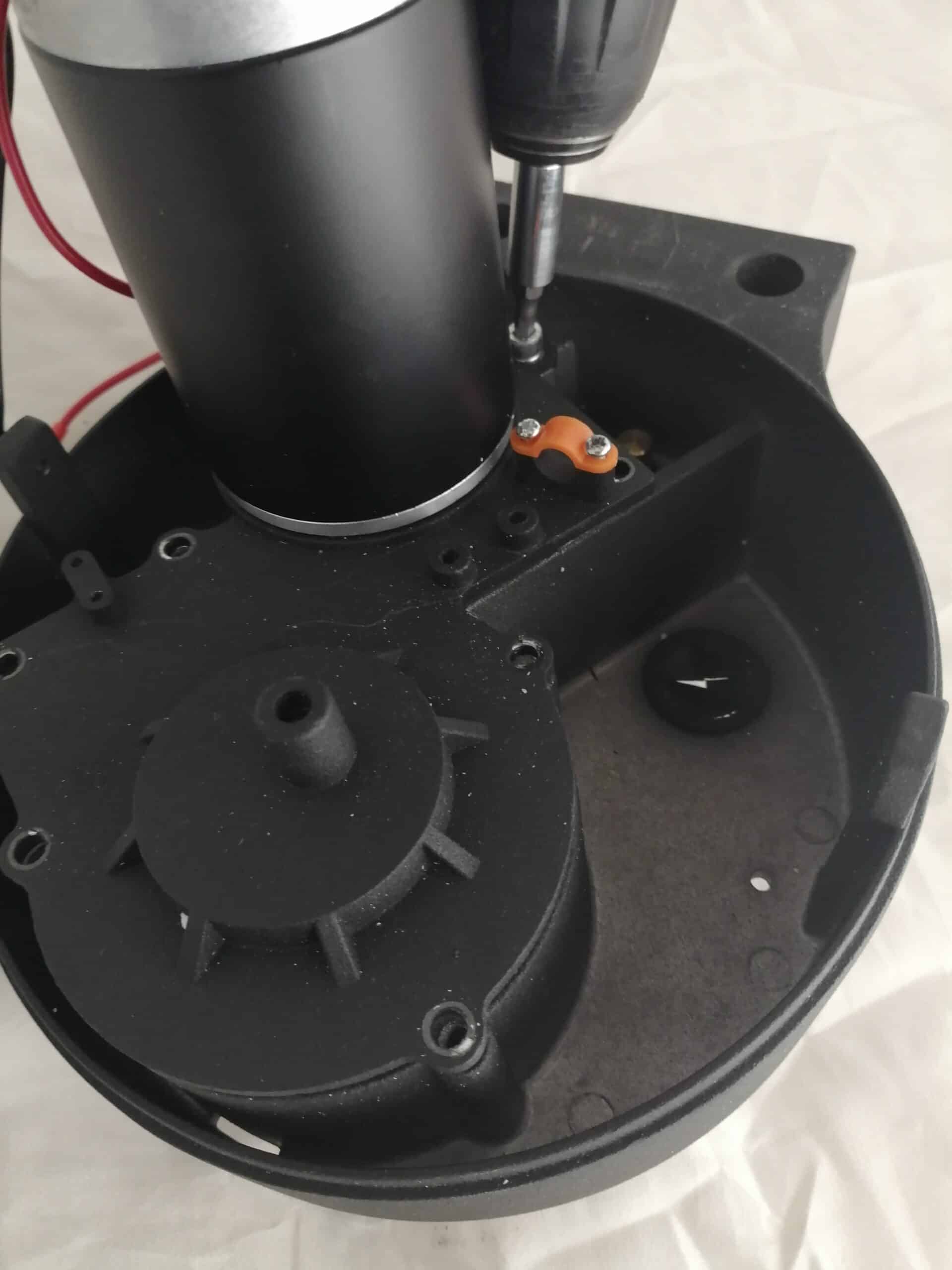

Revissez les 7 vis BTR sur le moteur
