Remplacement d’un moteur électrique d’ ORANE410
Votre moteur électrique ne fonctionne plus et vous avez besoin de le remplacer. Suivez les étapes pas à pas de ce tutoriel. |
Avidsen Bras Articulés 114200-114201-114202-114302-114203-510062
Difficulté : Modérée Temps nécessaire : 20 minutes Nombre d’étapes : 11 Mise à jour : octobre 2025 | Matériel nécessaire : Clé ou tête de vis BTR 4, Tournevis cruciforme ou tête de vis cruciforme Pièce(s) détachée(s) nécessaire(s) : Référence : 580154B Moteur électrique ORANE 410 |

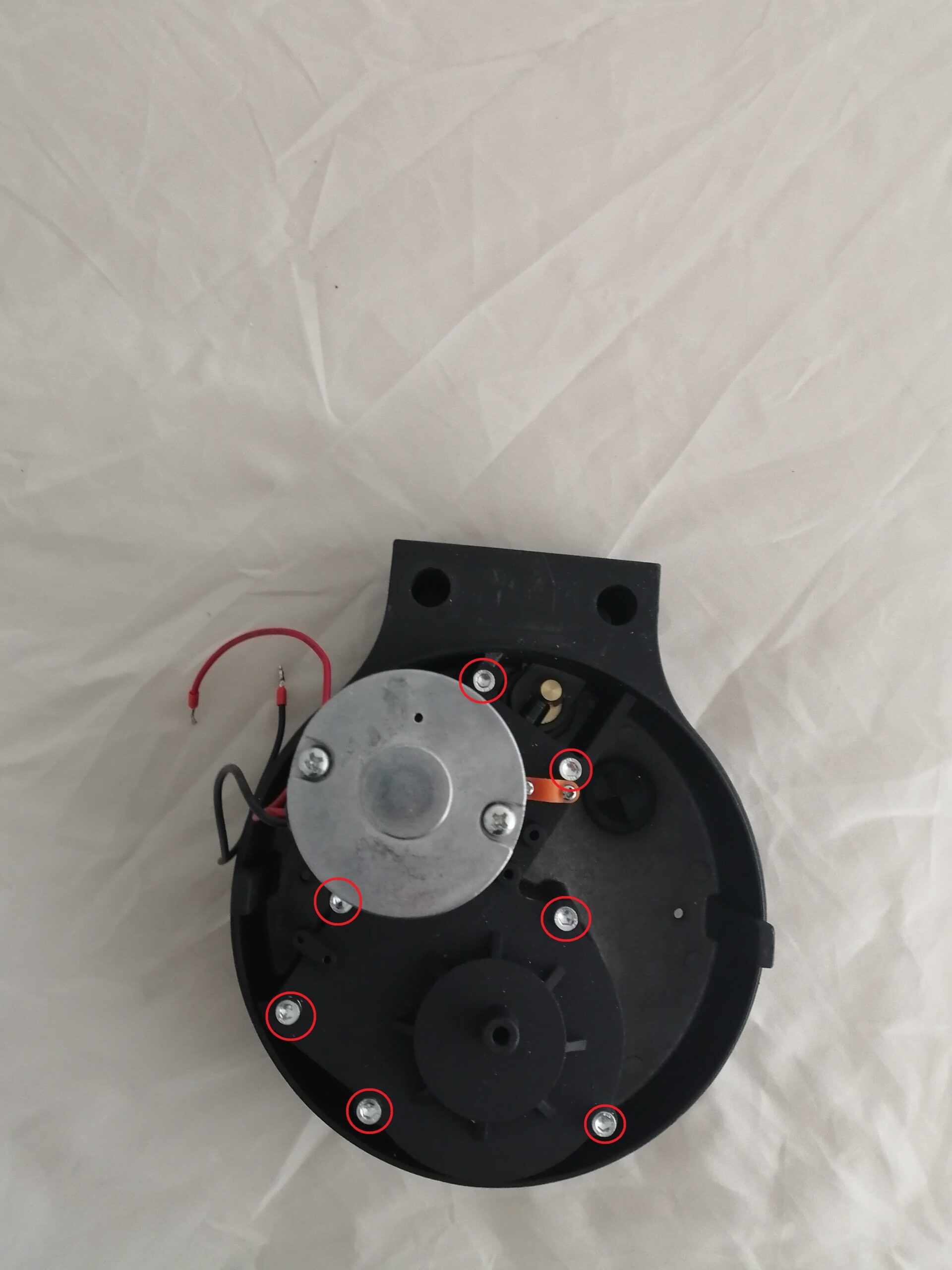

Etape 1: Repérage des vis BTR
Repérez les 7 vis BTR (entourées en rouge)
Conseil: Amorcer le dévissage
D’usine, les vis peuvent être bien serrées et ne pourront pas être tournées avec une visseuse. A l’aide d’une clé BTR, dévissez les vis pour les décoincer. Une fois que la vis peut être tournée librement, vous pourrez utiliser la visseuse pour aller plus vite.

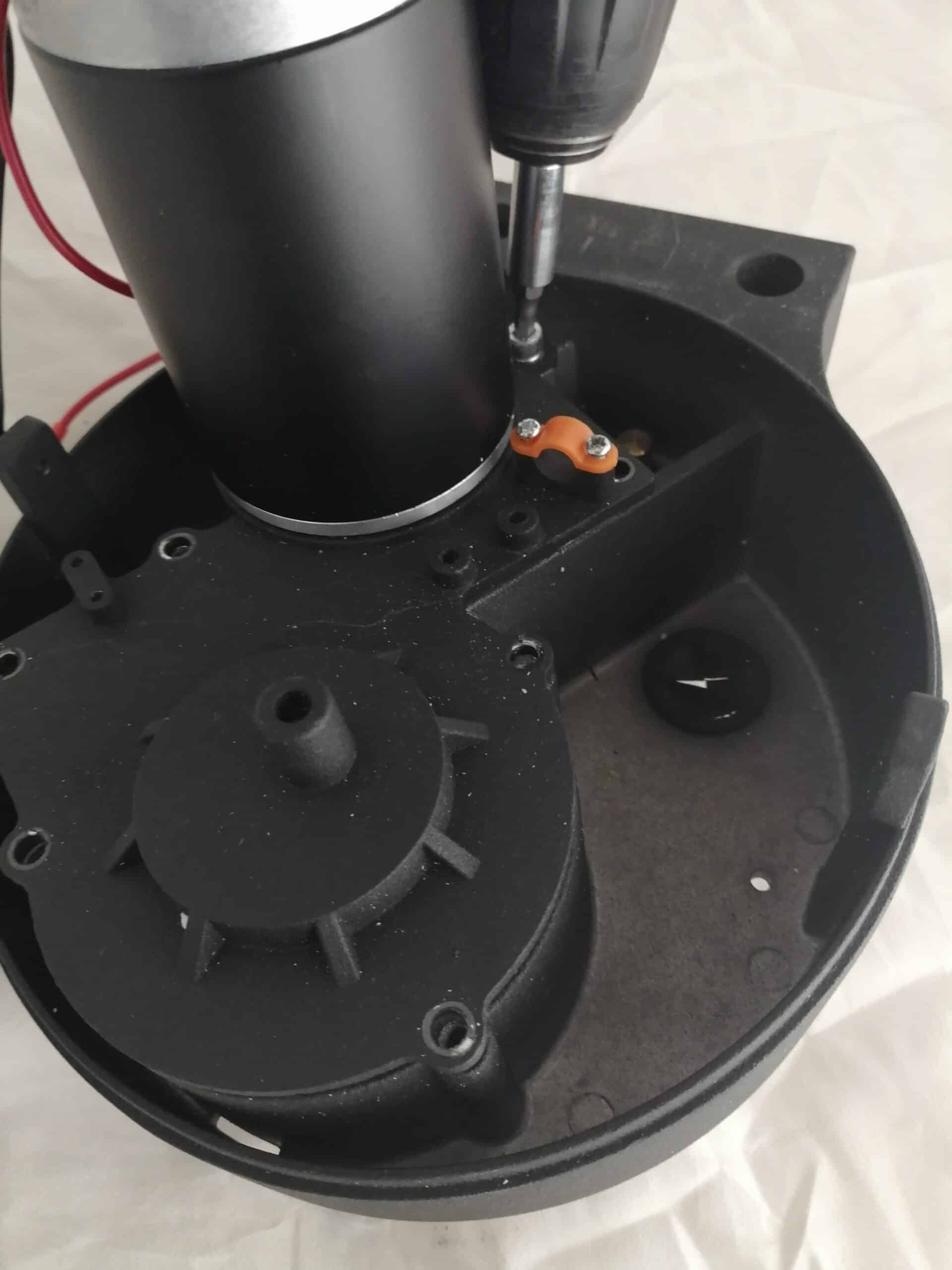

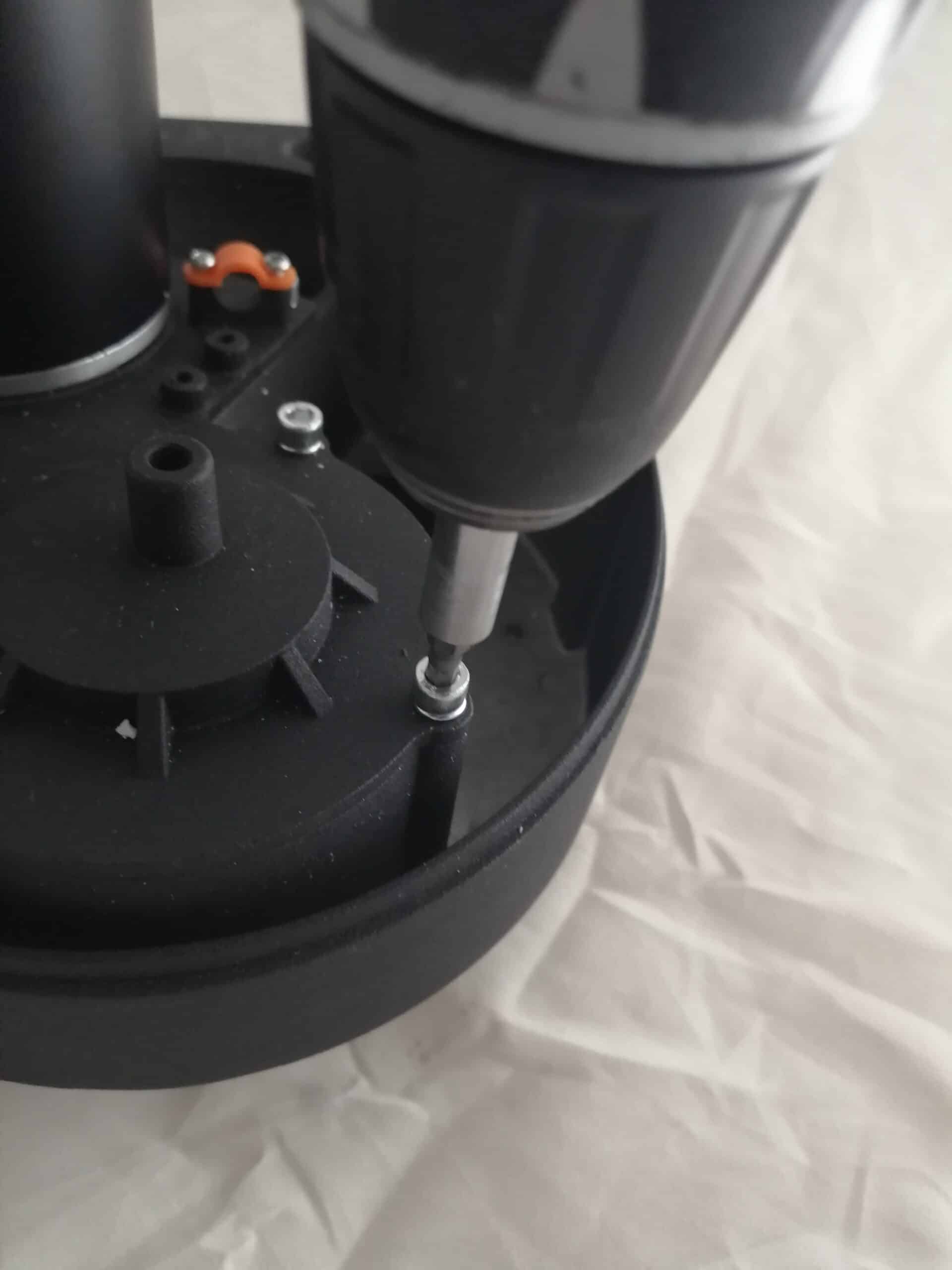

Etape 2 : Dévissage les vis BTR
Enlevez les 7 vis BTR du moteur

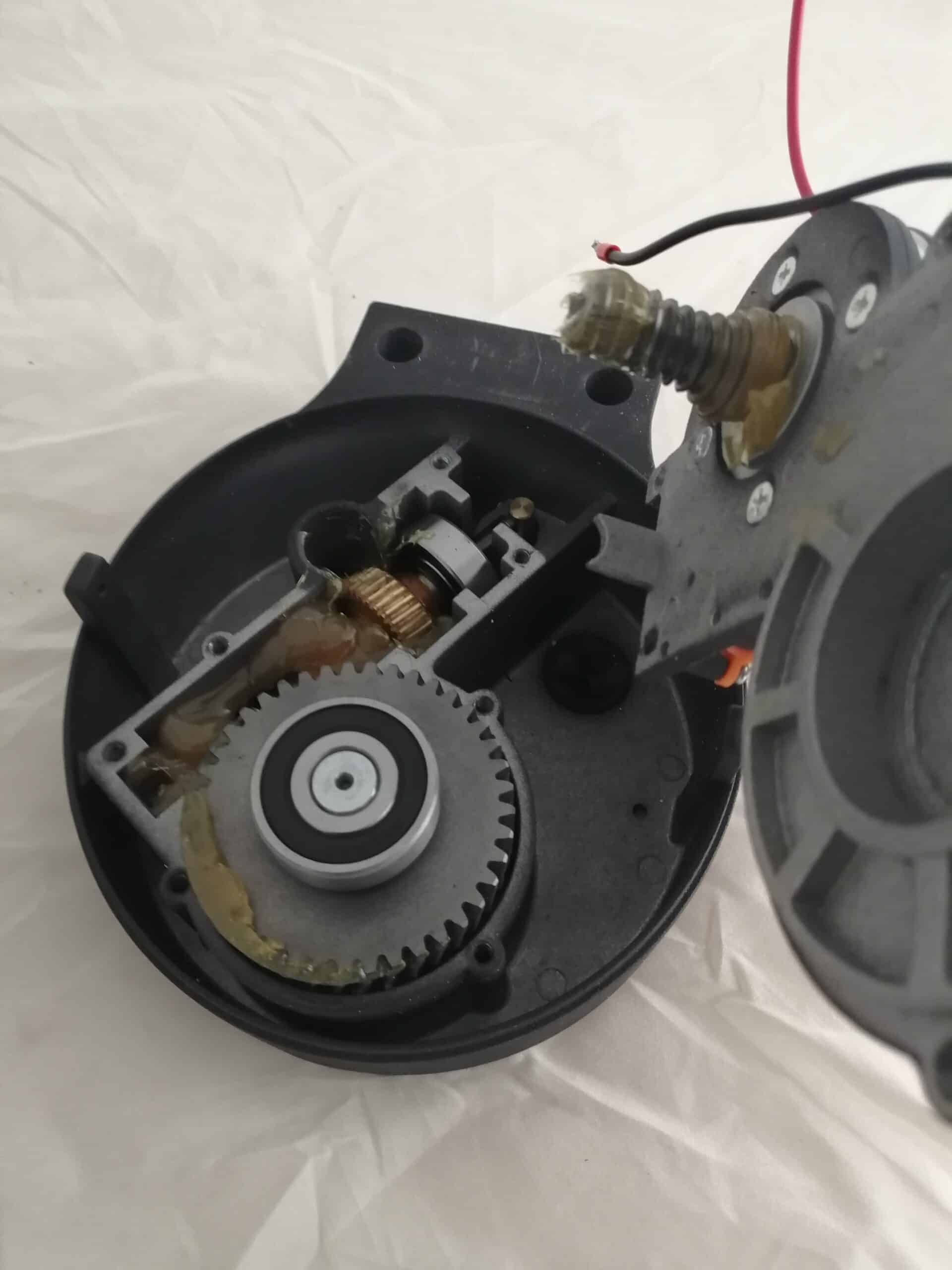

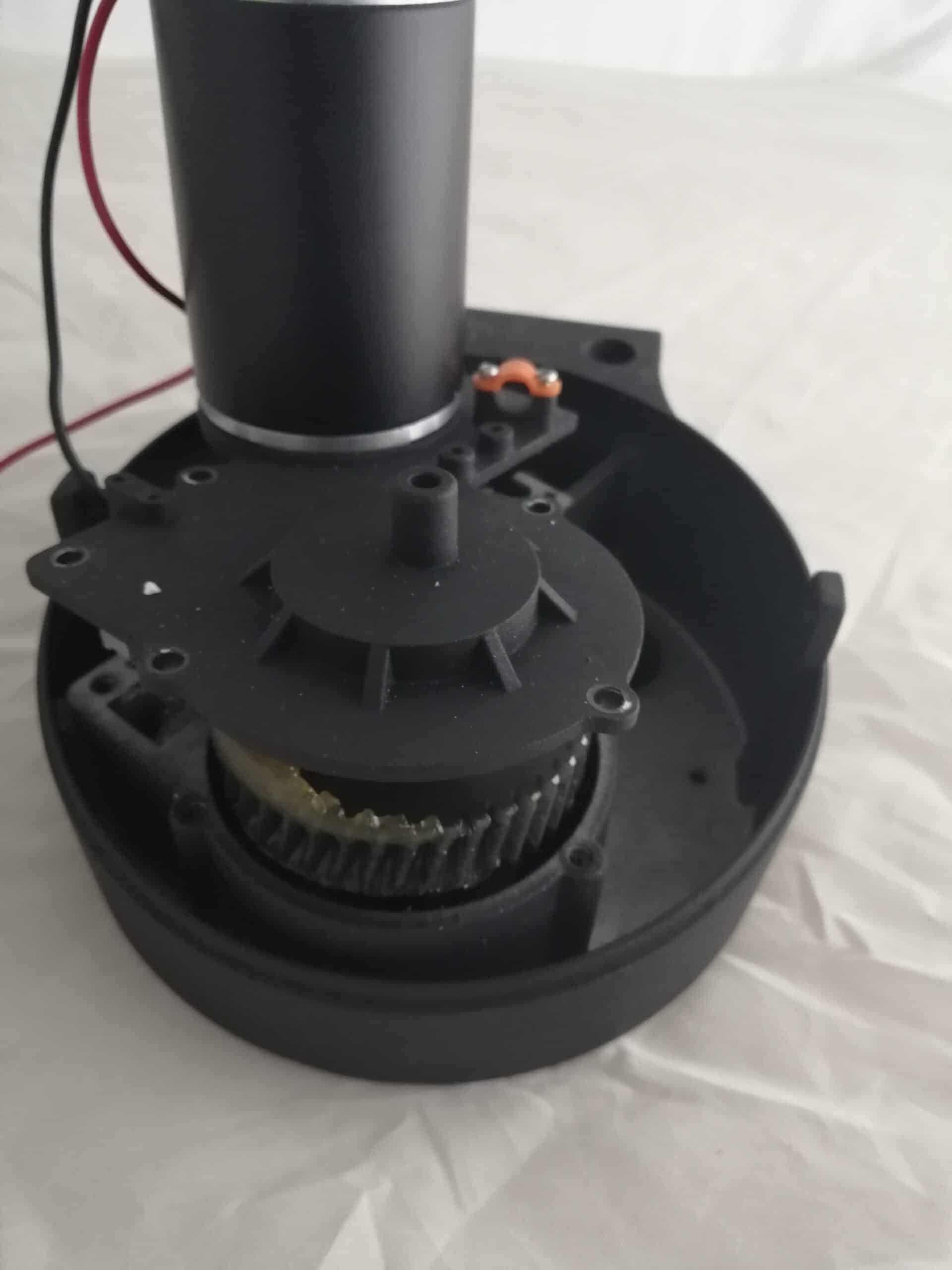

Etape 3 : Ouverture du moteur
Une fois la dernière vis enlevée, le moteur va s’ouvrir tout seul, l’axe moteur remontant du fait de son repos sur le plan de travail

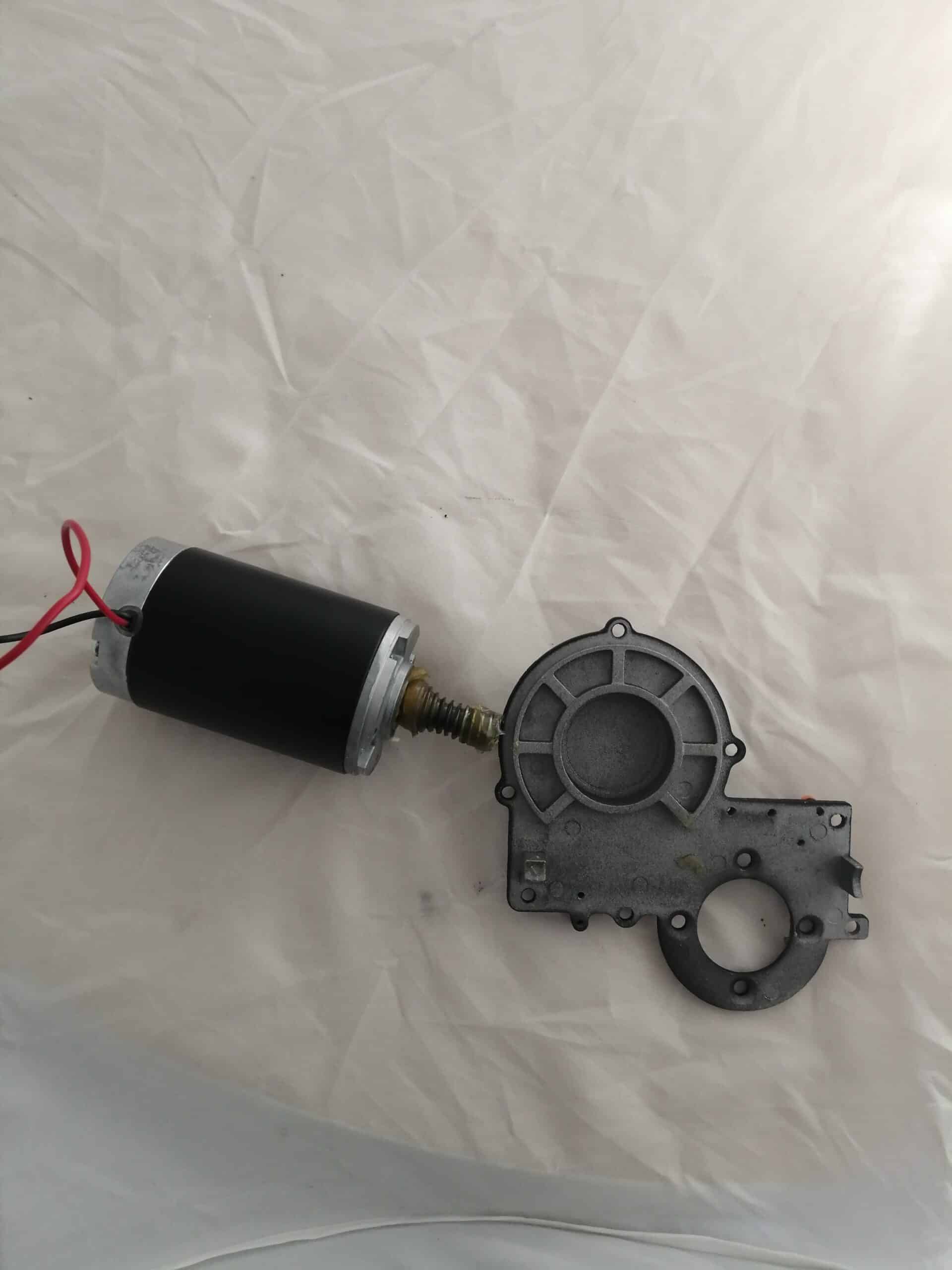

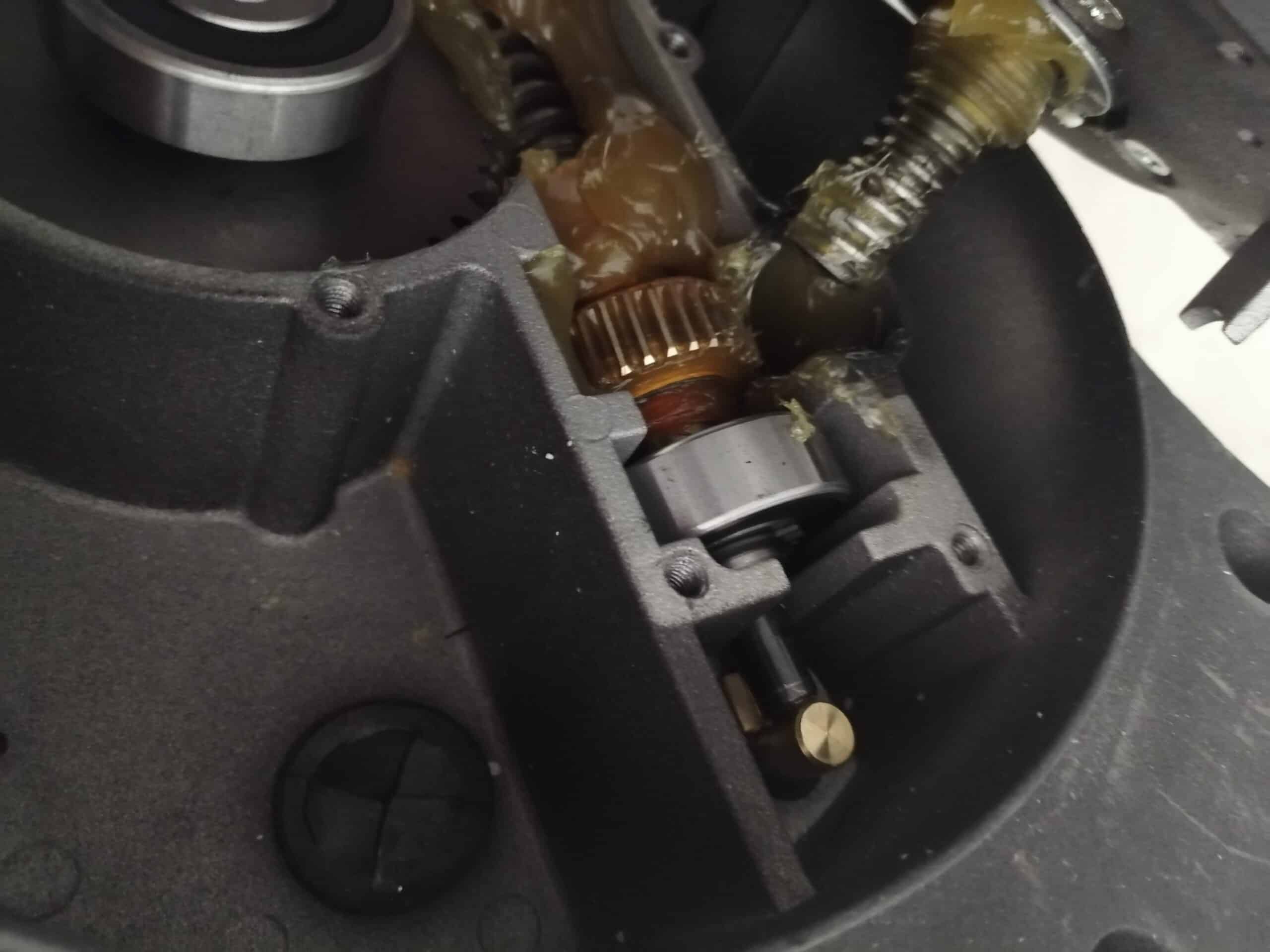

Etape 4 : Séparation des éléments
Enlevez complètement le moteur électrique et son support du bloc moteur.

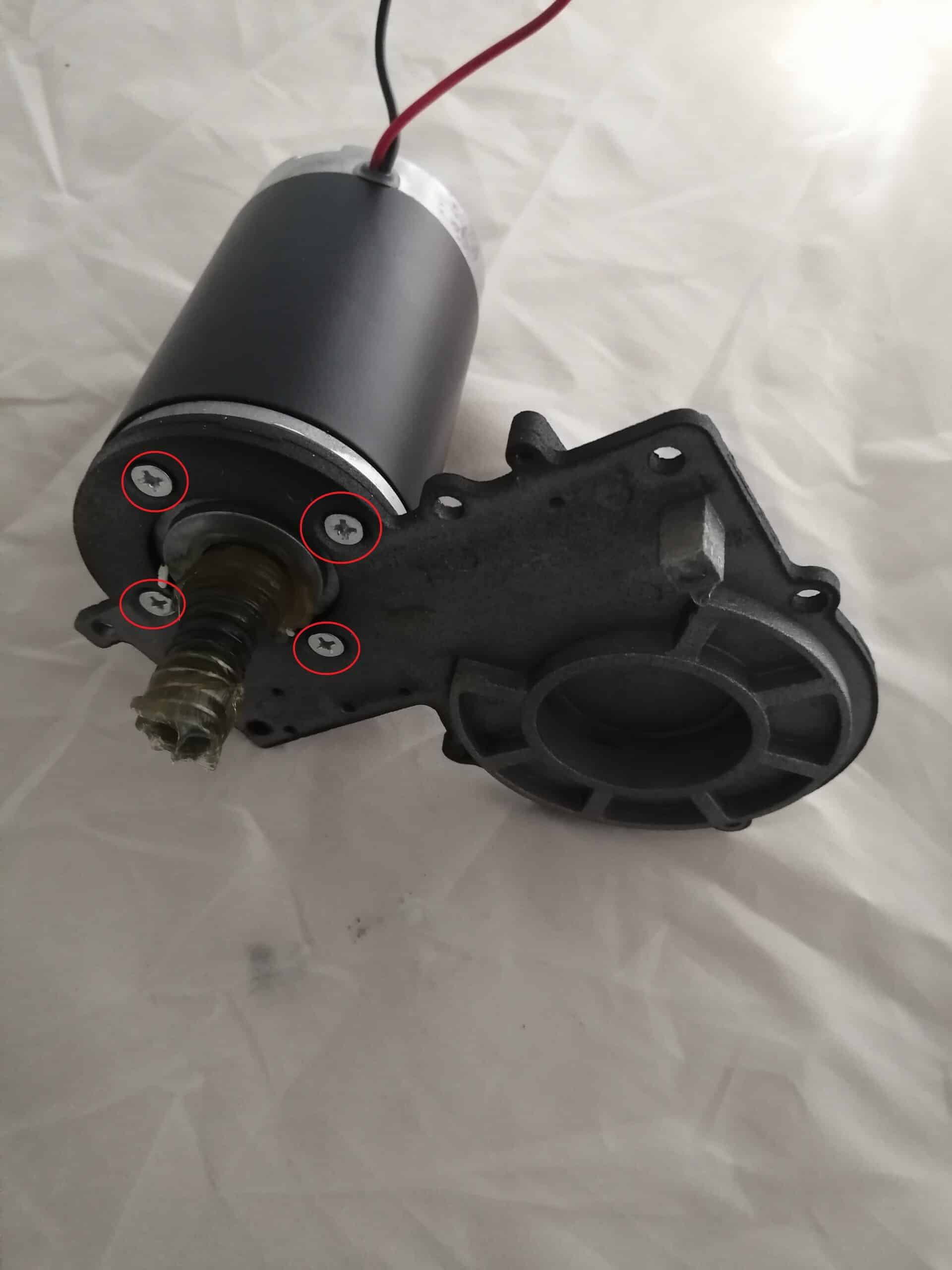

Etape 5 : Repérage des vis de fixation moteur sur le support
Retournez le moteur électrique et repérez les 4 vis cruciformes (entourées en rouge)

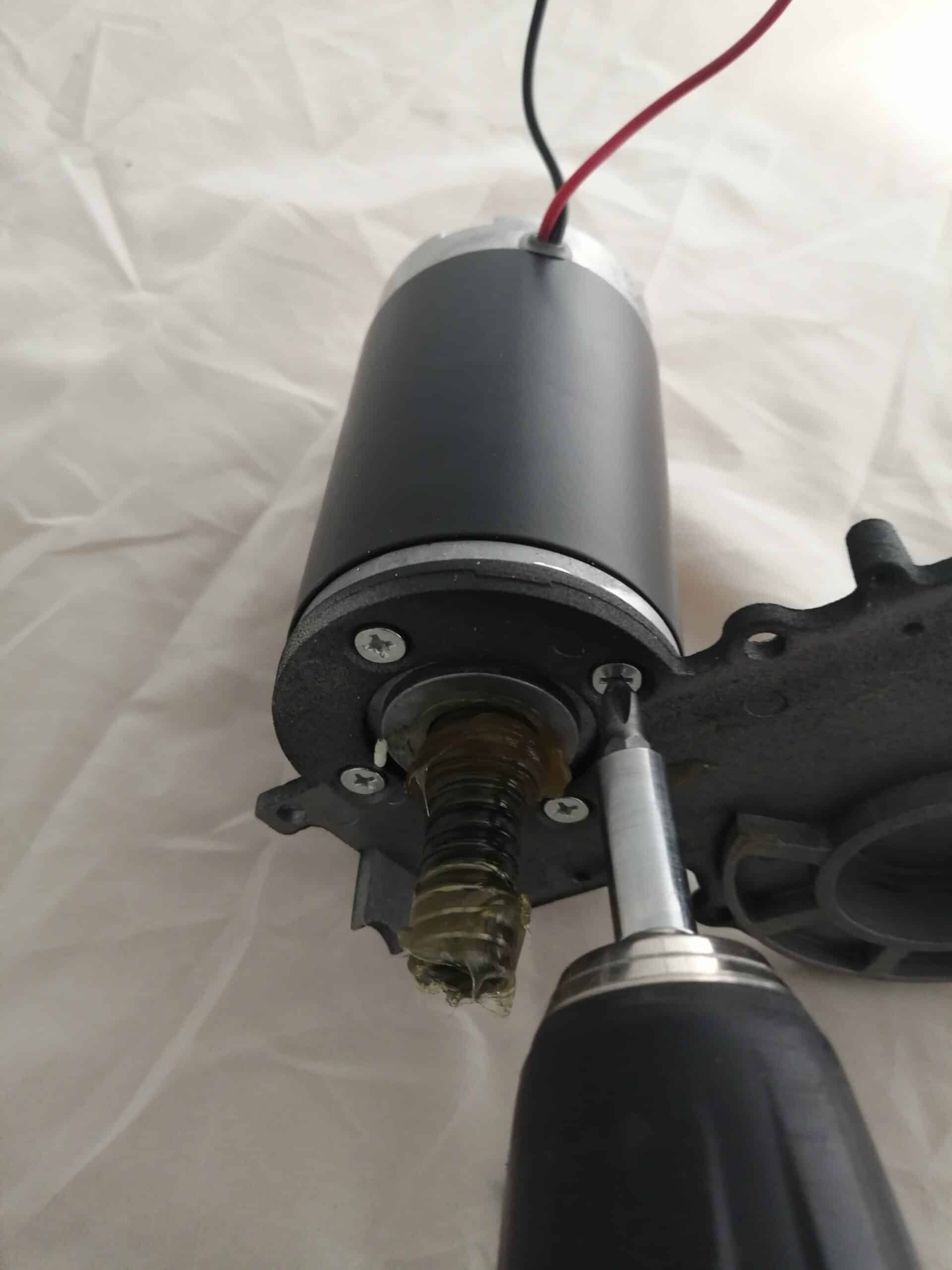

Etape 6 : Dévissage des vis de fixation du moteur sur le support
Dévissez les 4 vis cruciformes
Etape 7 : Séparation du moteur électrique du support
Le moteur est séparé de son support. Vous pouvez mettre le moteur électrique défectueux au rebus.

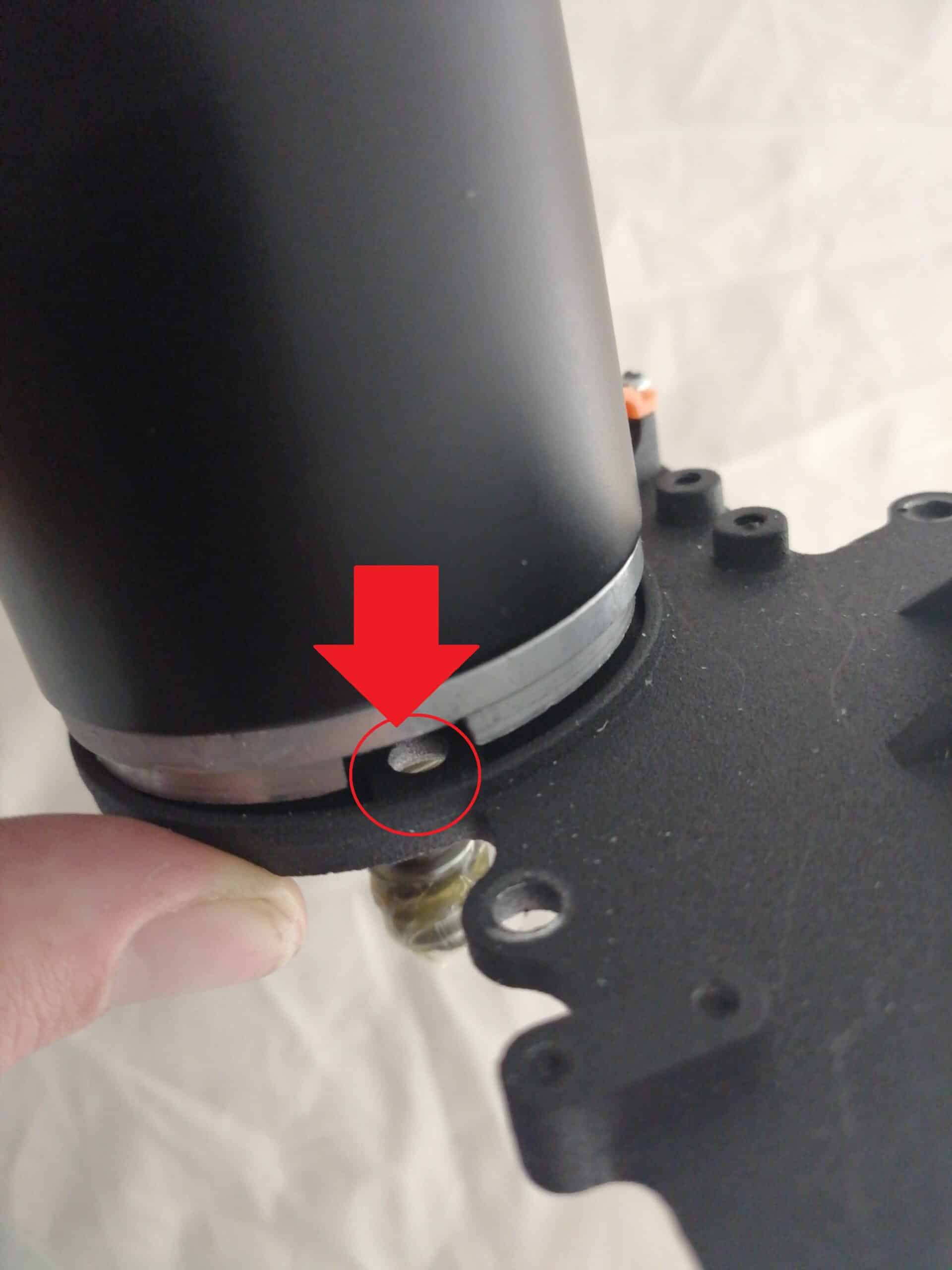

Etape 8 : Mise en place du nouveau moteur électrique sur le support
Prenez le nouveau moteur et repositionnez-le sur le support. Faites attention à bien positionner le coche du moteur électrique au-dessus des trous de vis.
Etape 9 : Fixation du moteur électrique sur le support
Revissez les 4 vis cruciformes pour fixer le moteur sur son support.

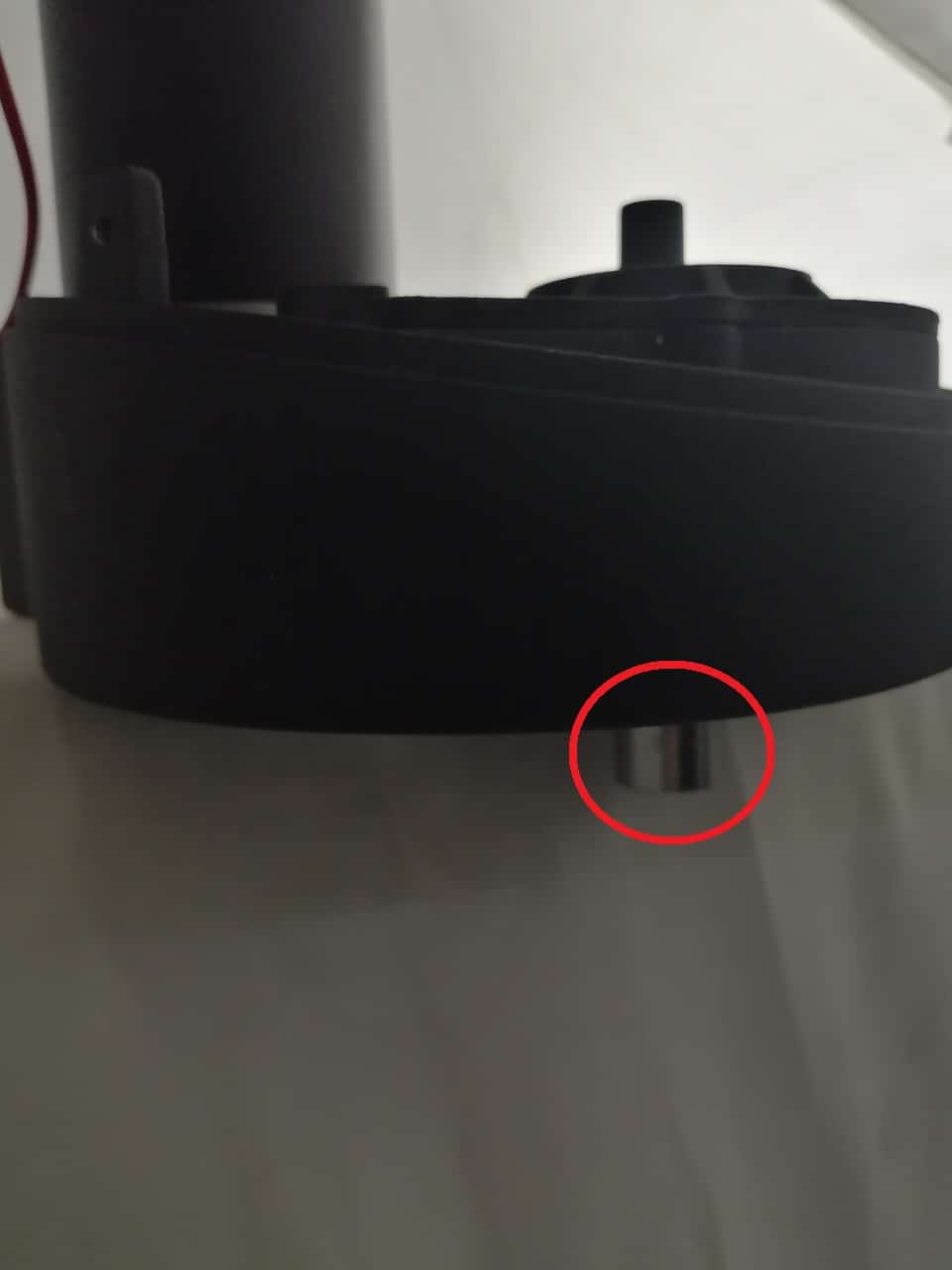

Conseil : Positionnement du bloc moteur sur le plan de travail
Afin de pouvoir fermer correctement le moteur, il faut que l’axe moteur puisse complètement sortir par le dessous. Positionnez votre bloc moteur sur le plan de travail de façon que l’axe moteur soit dans le vide et libre de sortir sous le bloc moteur.
Etape 10: Remise en place du moteur électrique sur le bloc moteur
Repositionnez la vis sans fin du moteur électrique dans le bloc moteur. N’hésitez pas à bouger légèrement le moteur électrique de droite à gauche pour que le filetage de la vis sans fin passe les dents de la roue dentée de la barre de transmission. Pensez à graisser la vis sans fin du moteur avec de la graisse à roulement, ou à l’aide du surplus de graisse présent au niveau du système mécanique.

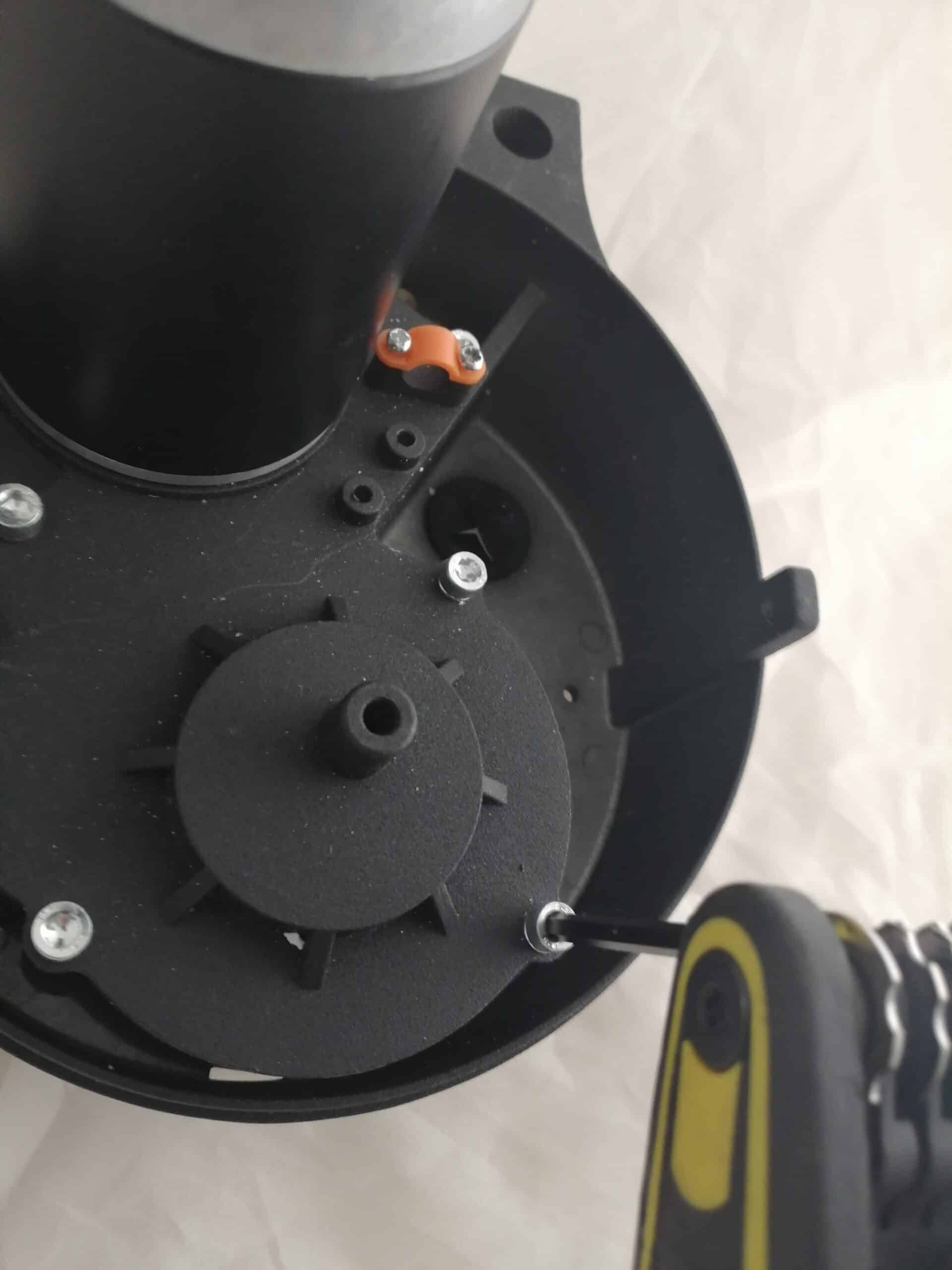

Etape 11 : Fermeture du bloc moteur
Revissez les vis BTR pour refermer le bloc moteur.
Le moteur est prêt à être de nouveau installé sur votre portail.
Pensez à réaliser un nouvel autoapprentissage afin que la carte puisse correctement fonctionner par la suite.
