Remplacer un axe de transmission pour OREA 500 +
Suivez ce tutoriel pour remplacer l'axe de transmission d'un moteur OREA 500+ |
Avidsen Coulissants 500Kg 114457-114460-114461- 114464-114465- 510064
Difficulté : Bon bricoleur Temps nécessaire : 30 minutes Nombre d’étapes : 15 Mise à jour : octobre 2025 | Matériel nécessaire : Pince circlips, petit tournevis plat, gros tournevis plat, tournevis cruciforme, clé BTR de 5, Extracteur Pièce(s) détachée(s) nécessaire(s) : Référence : 580145J |
Etape 1 : Enlever le serre clip

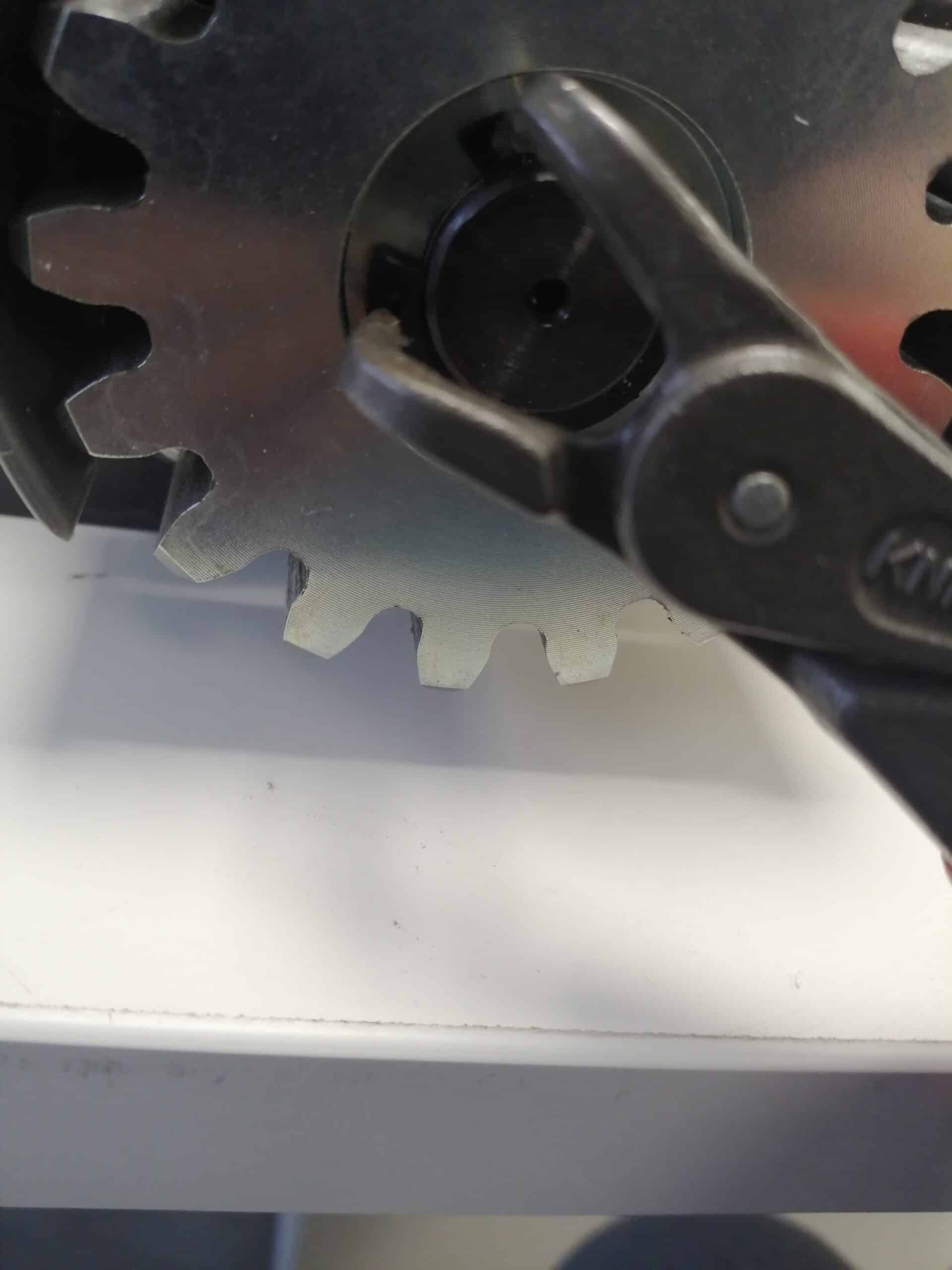

À l’aide d’une pince circlips, enlever le circlip de maintien de la roue dentée.
Etape 2 : Enlever la roue dentée

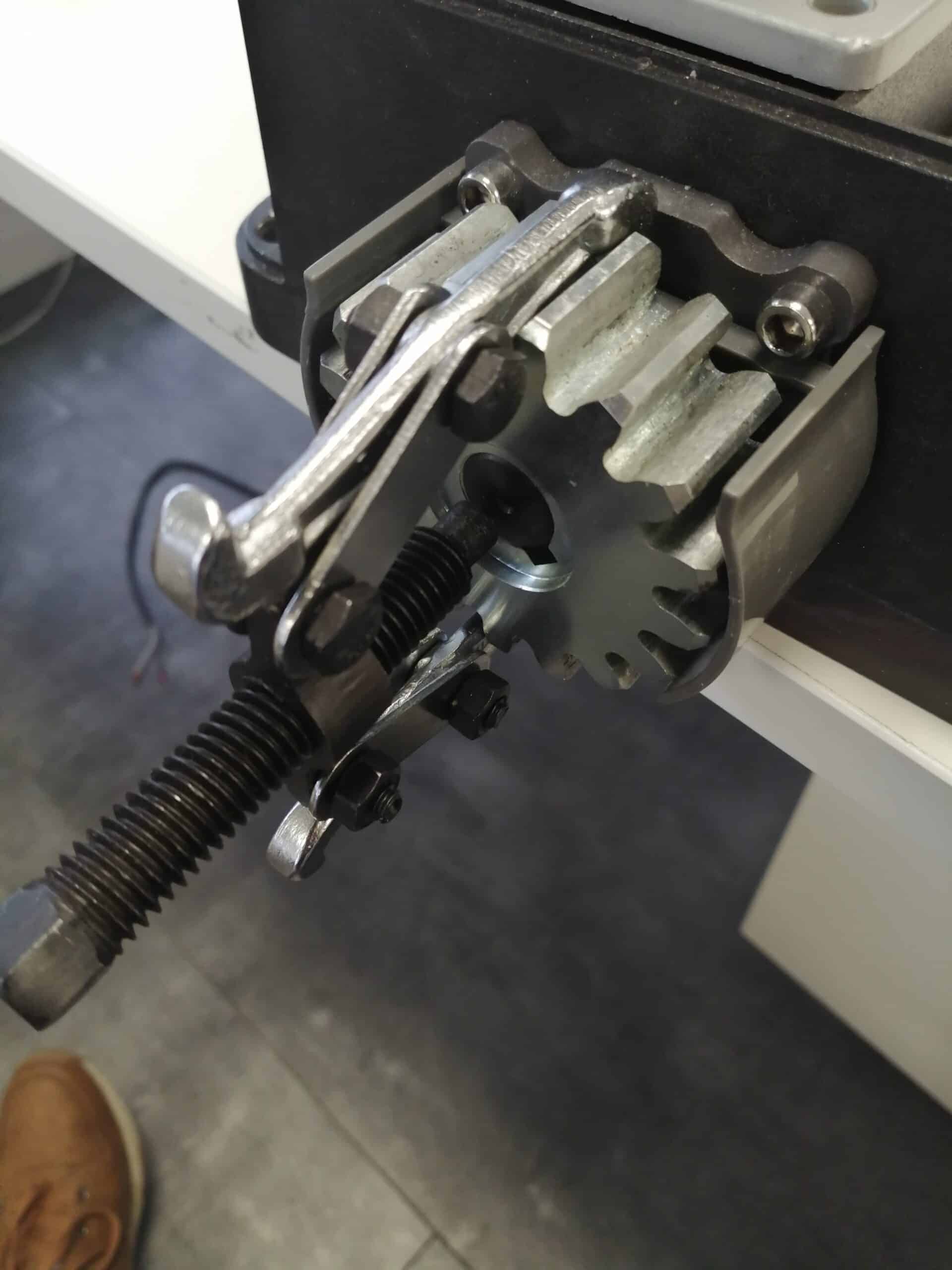

Enlever la roue dentée de l’axe. Si vous ne parvenez pas à retirer la roue dentée, aidez-vous d’un extracteur.
ATTENTION!

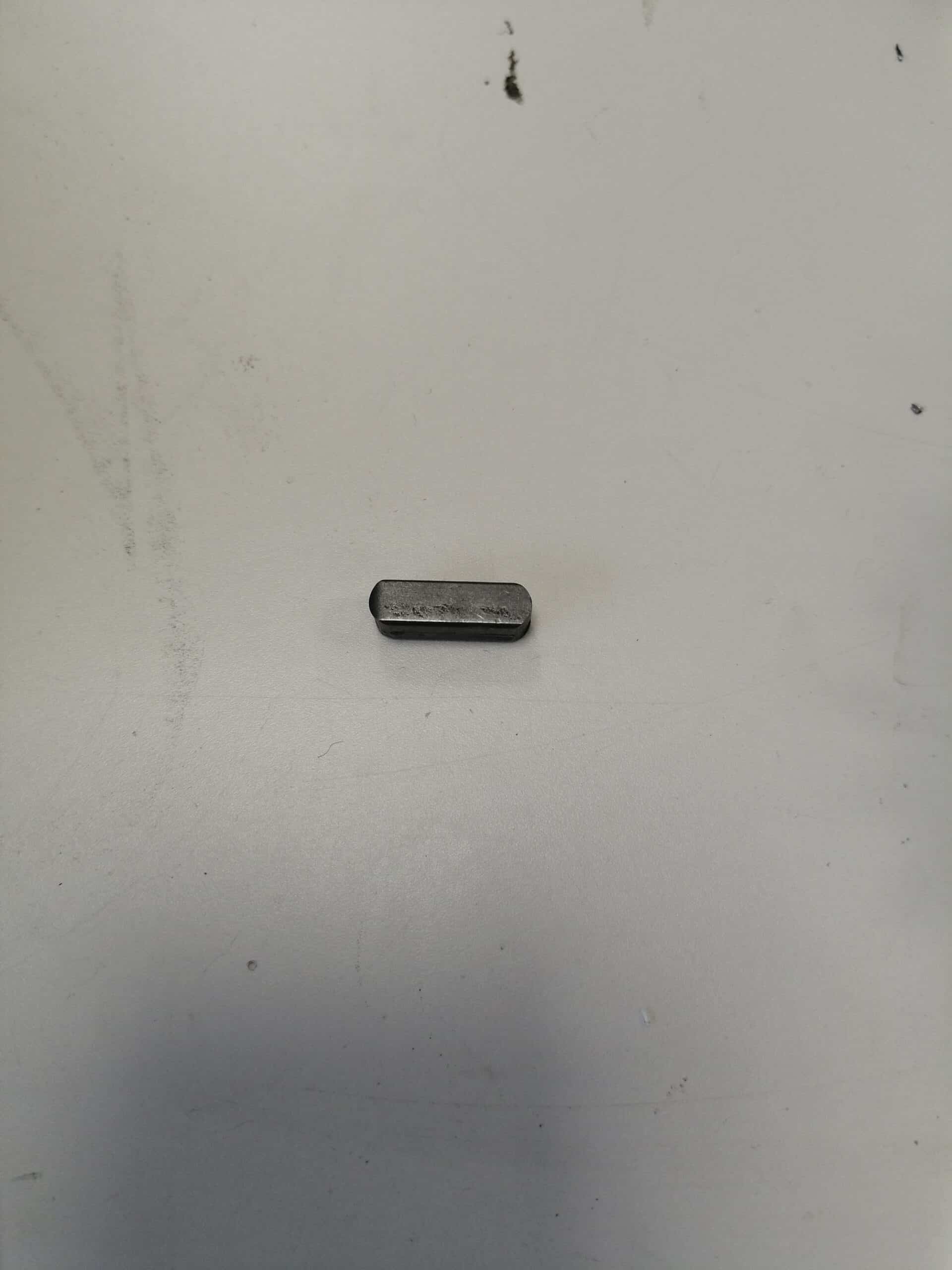

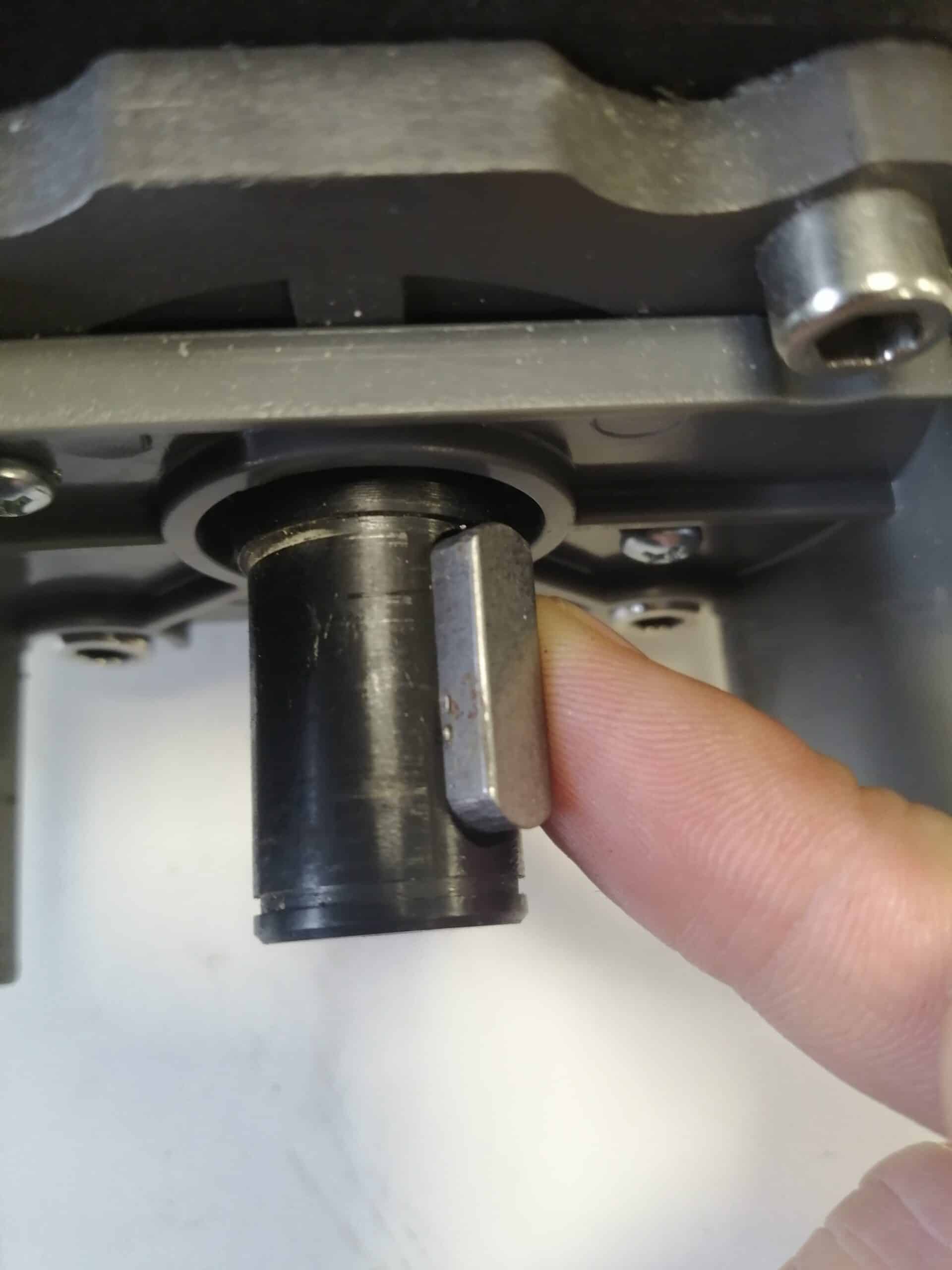

Ne perdez pas cette petite barre métallique qui lie la roue dentée à l’axe de transmission.
Elle peut chuter lors de l’extraction de la roue ou rester sur l’encoche de l’axe moteur.

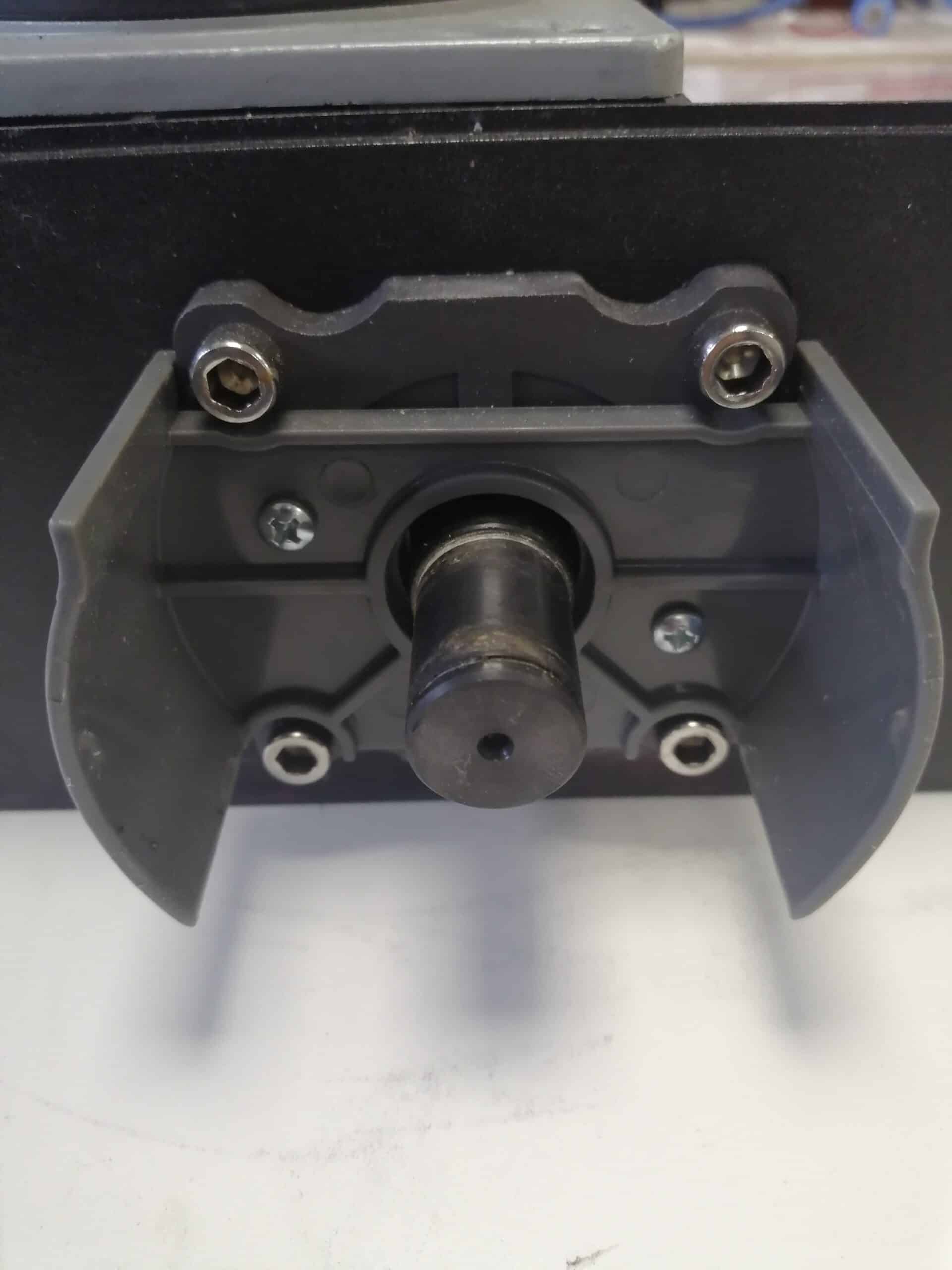

Etape 3 : Enlever la protection roue

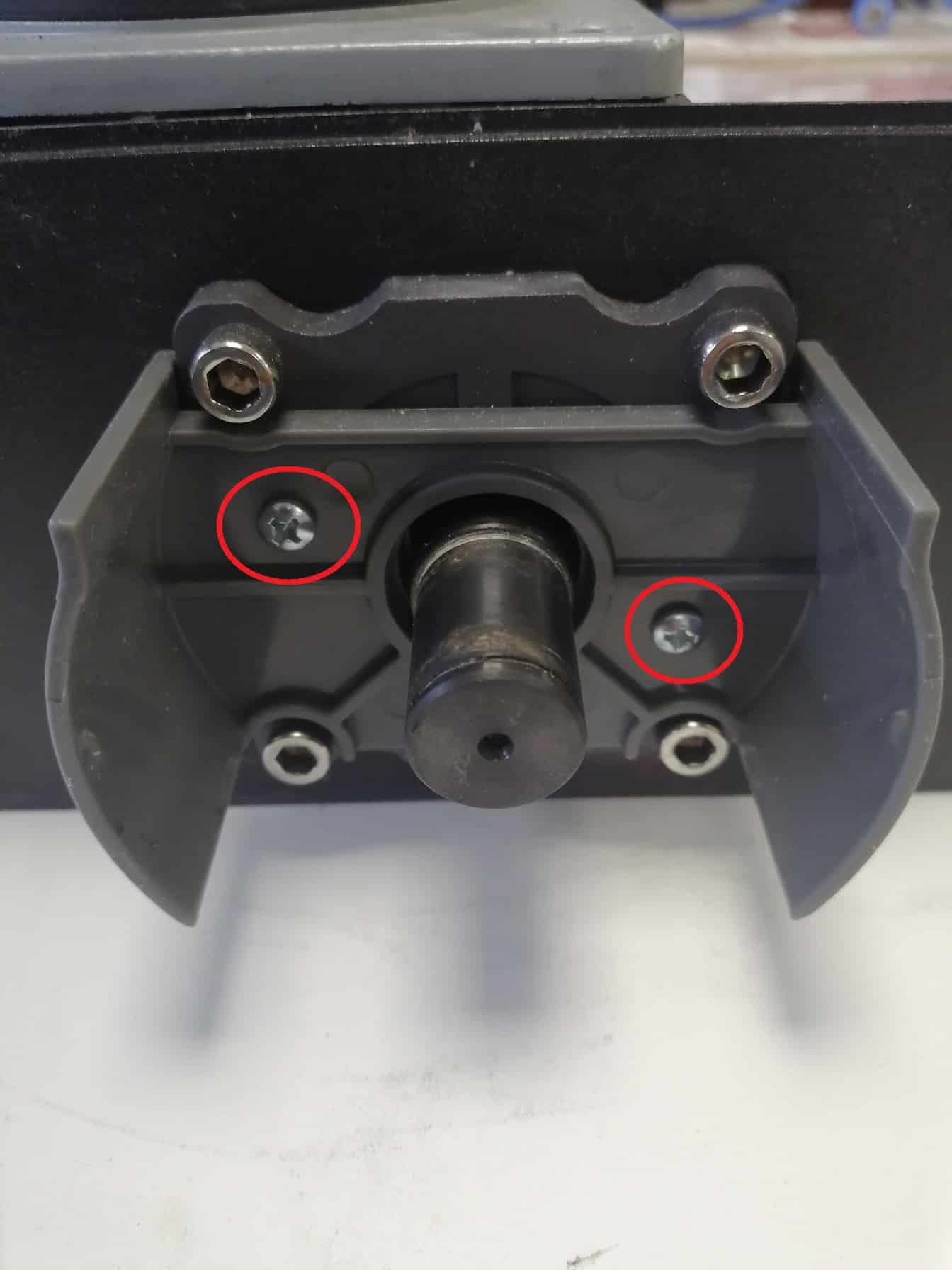

Dévissez à l’aide d’un tournevis cruciforme les deux vis de maintien de la protection roue.
Enlevez la protection roue.
Etape 4 : Enlever les vis protection axe

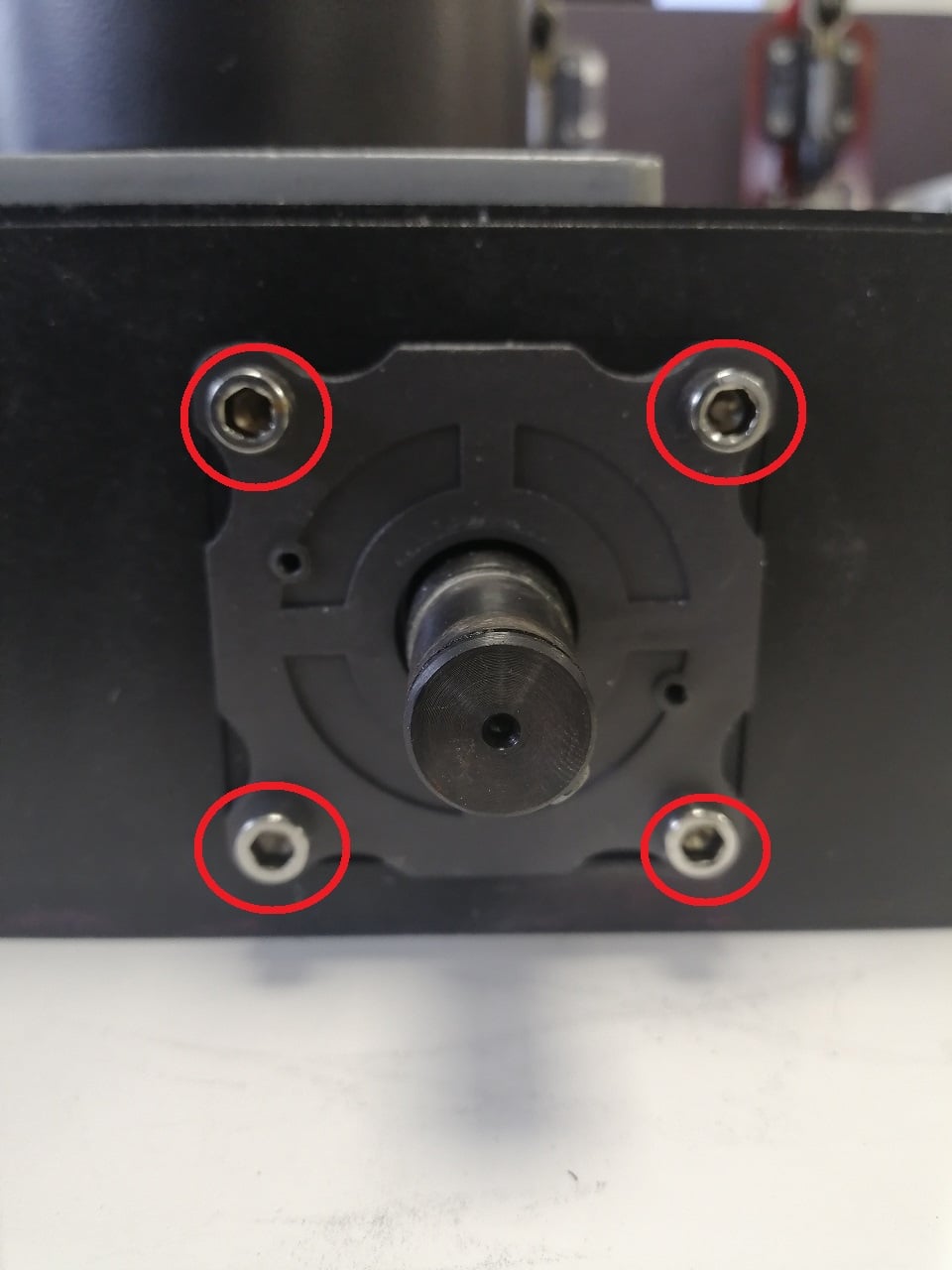

Dévissez à l’aide d’une clé BTR de 5 les 4 vis de fixation de la protection de l’axe.
Etape 5 : Préparer la sortie de la protection axe

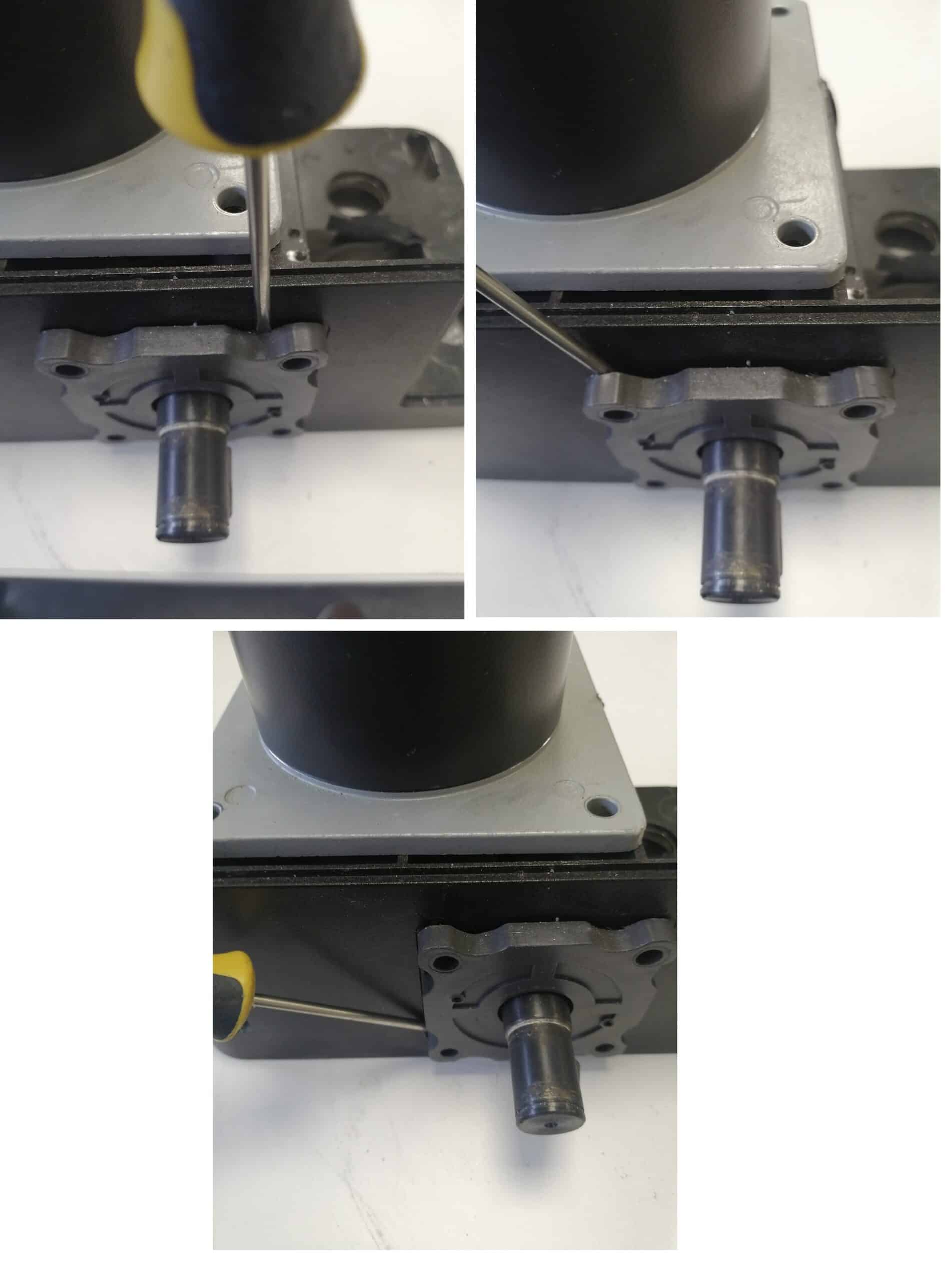

Afin de sortir la protection de l’axe, passez entre le bloc moteur et la protection de l’axe un petit tournevis plat.
Tapez légèrement sur le tournevis pour l’aider à passer entre les éléments. Effectuez l’opération dans chaque angle de la protection.
Etape 6 : Sortir la protection de l'axe

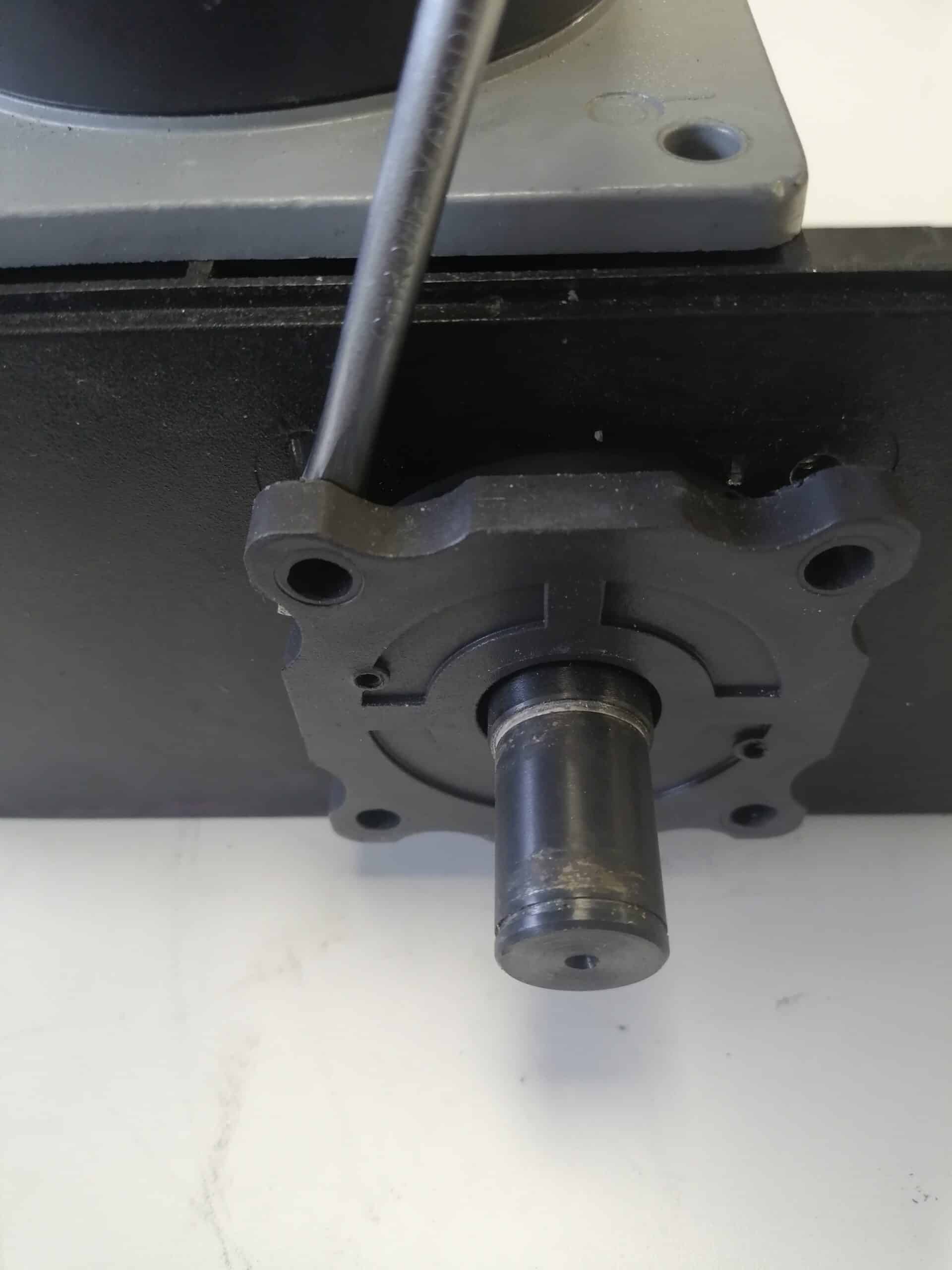

Une fois un espace créé, procédez de même avec un tournevis plat plus gros. Faites levier en vous aidant du bloc moteur pour sortir la protection.
Etape 7 : Sortir l'axe de transmission
L’axe de transmission peut être extrait.
Conseil:

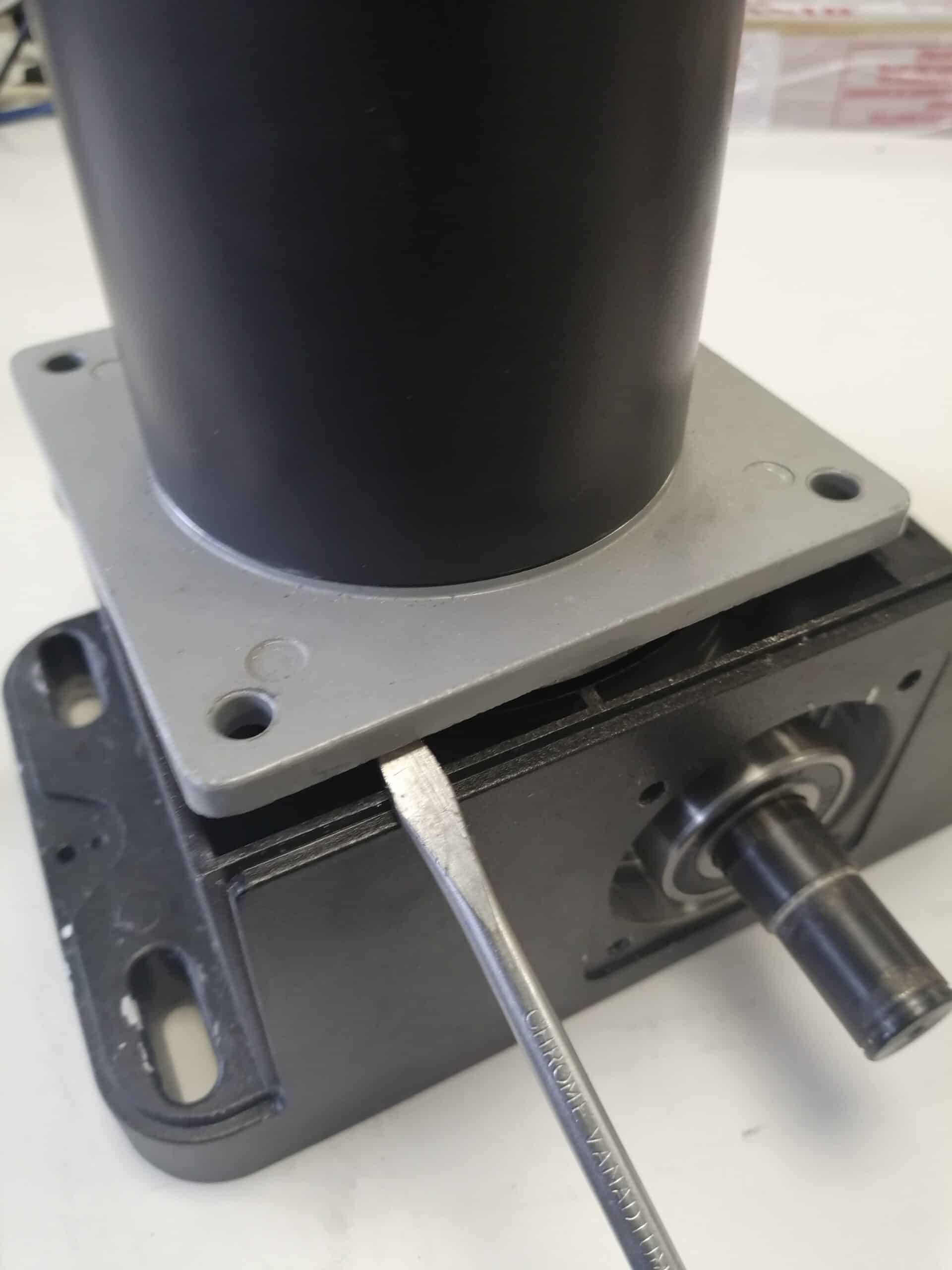

Si l’axe de transmission est dur à sortir, dévissez les 4 vis de maintien du moteur électrique et soulevez-le légèrement pour le séparer de l’axe.
Si nécessaire, vous pouvez complètement retirer le moteur électrique du bloc.

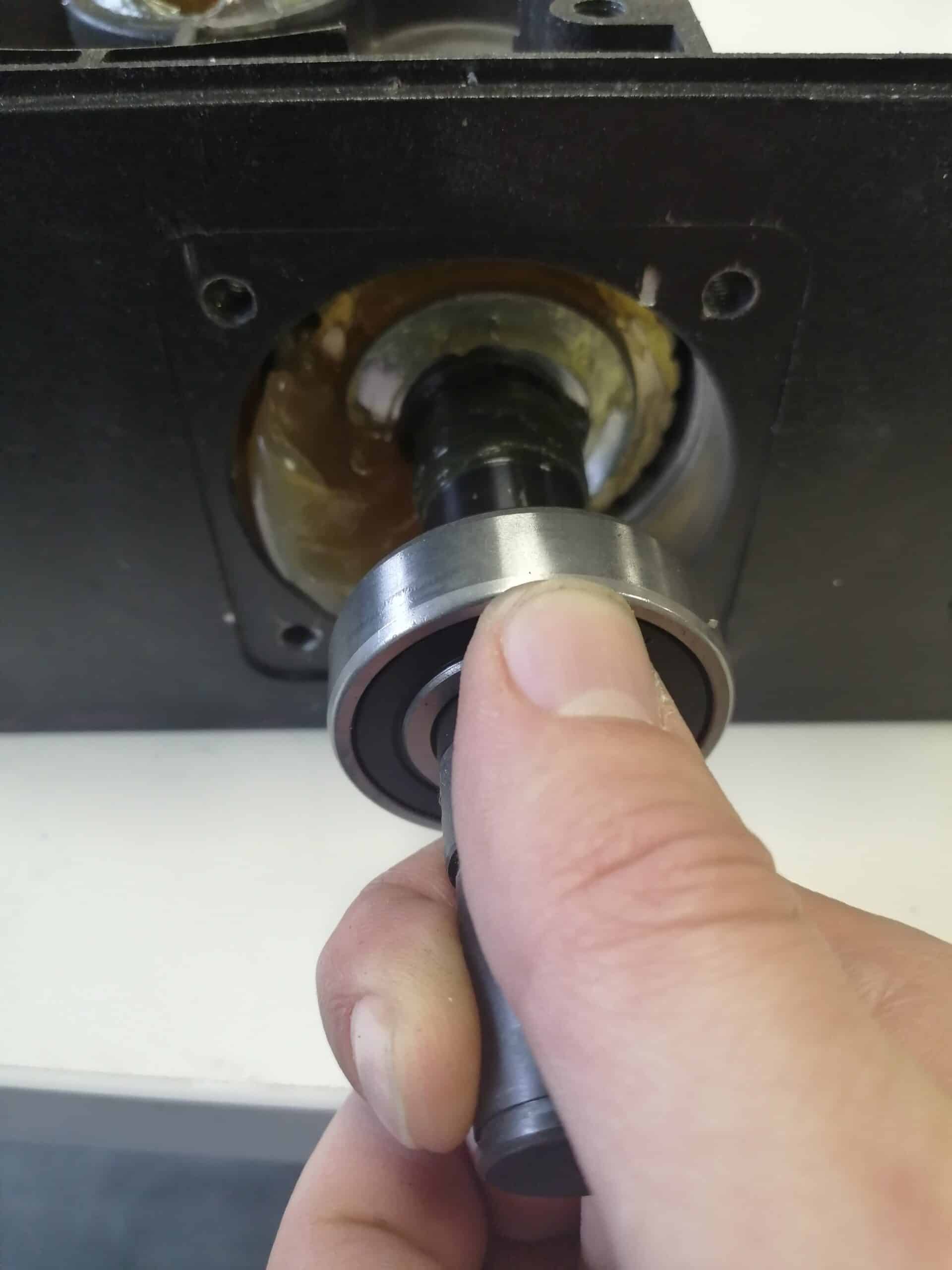

Etape 8 : Sortir l'axe de transmission
Procédez à l’extraction de l’axe.
Etape 9 : Inserer le nouvel axe

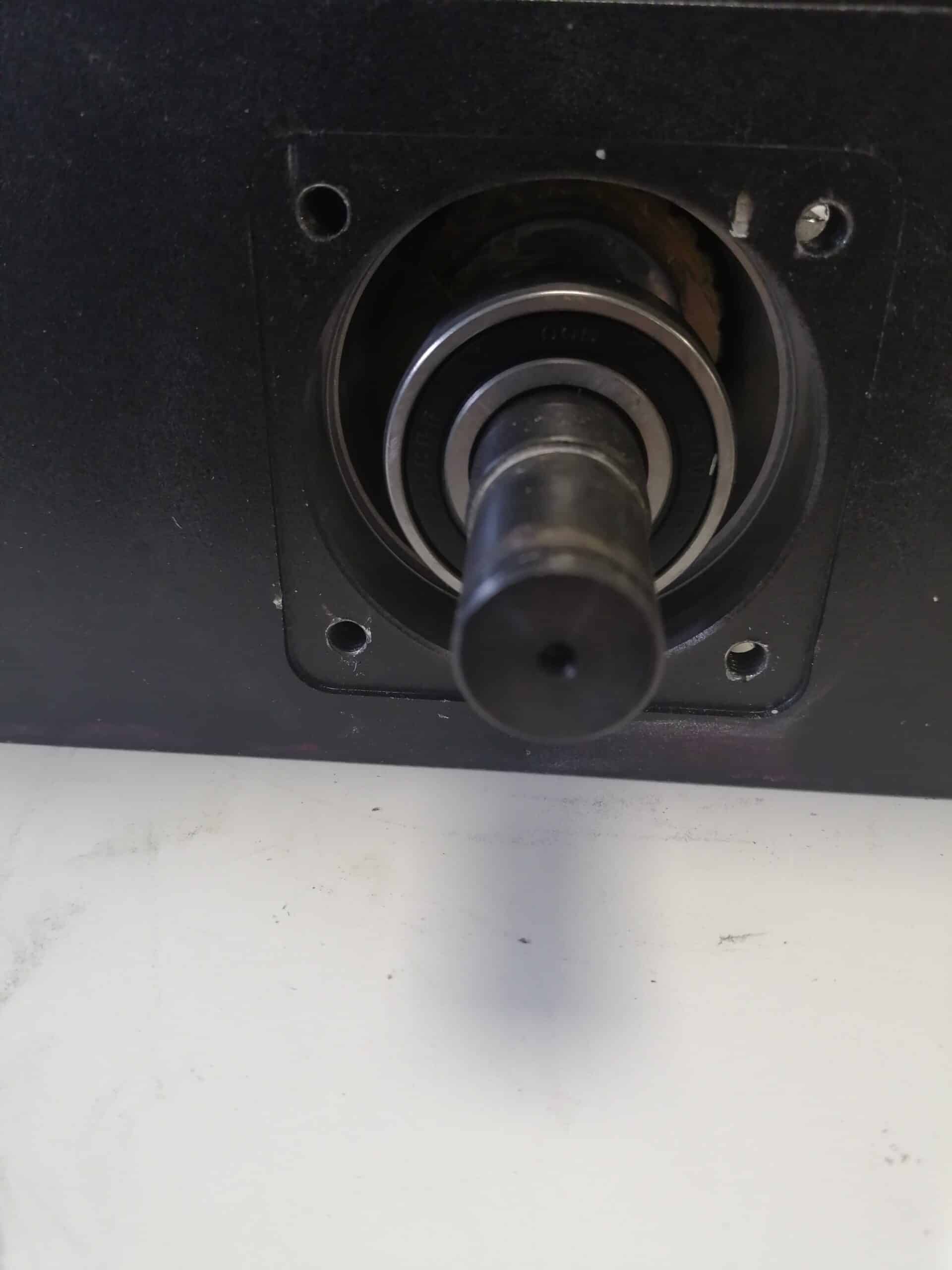

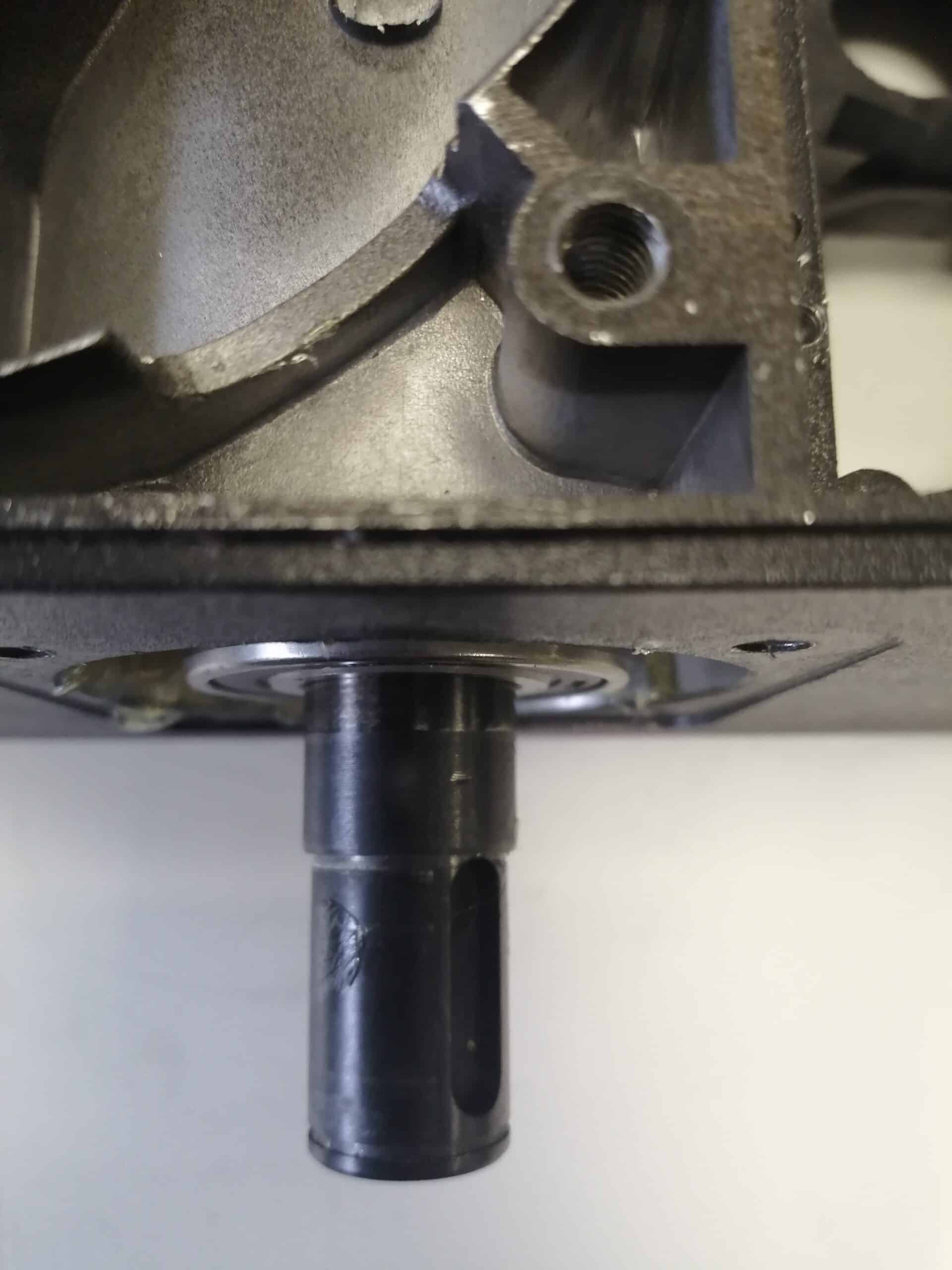

Insérez le nouvel axe moteur en le poussant jusqu’au fond du moteur. Le roulement doit être à fleur du bloc moteur.
Etape 10 : Remettre la protection plastique
Repositionnez la protection plastique de l’axe.
Faites bien attention à avoir l’un des trous de fixation de la protection de la roue dentée en haut à gauche de la protection plastique.
Etape 11 : Fixer la protection plastique

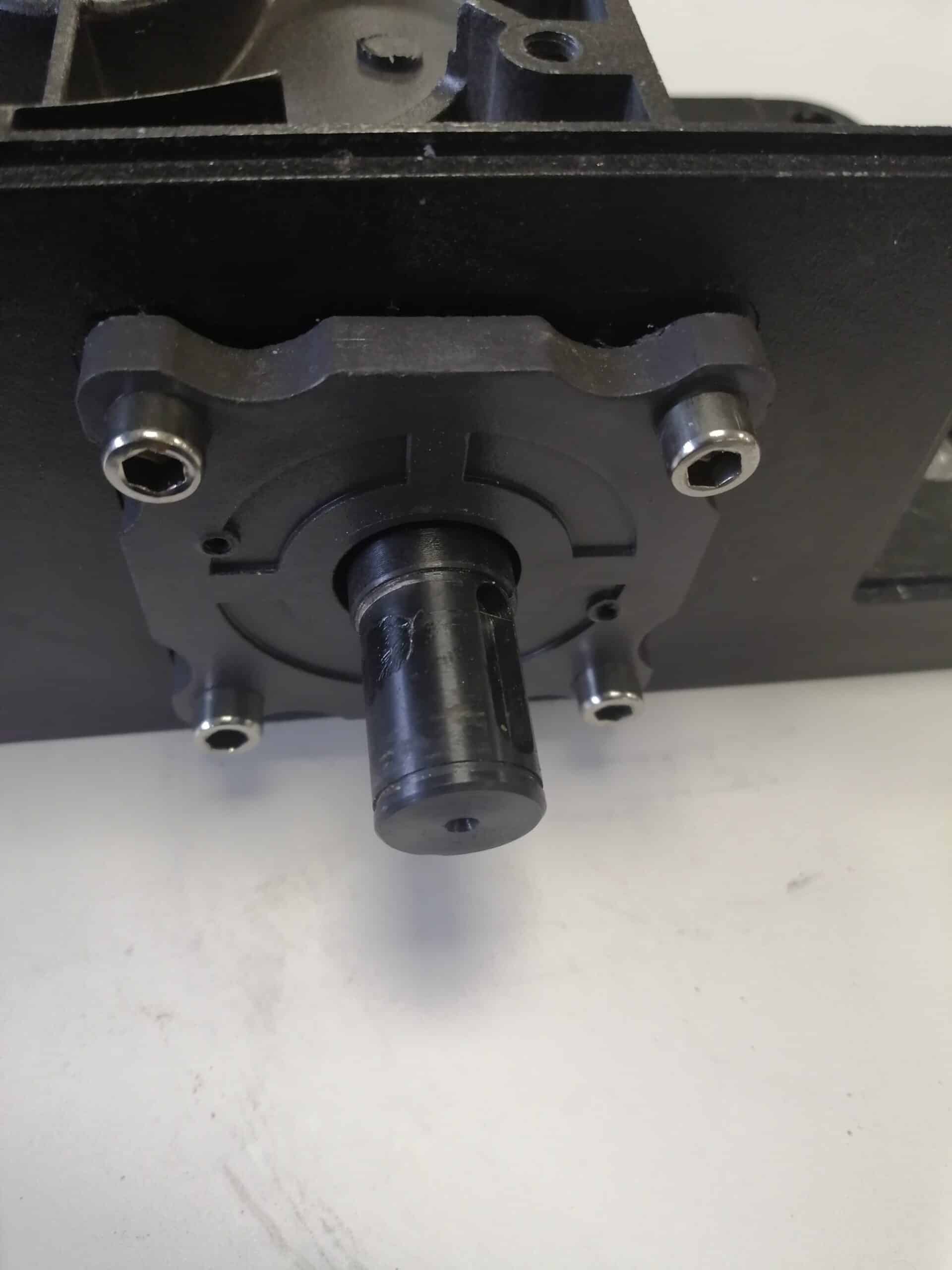

Revissez la protection sur le bloc moteur.
Vissez légèrement les vis sur le support chacune leur tour de façon à insérer de manière homogène et centrée la protection.
Etape 12: Remettre la protection de la roue dentée
Remettez et fixez la protection de la roue dentée.
Etape 13 : Remettre la barre métallique
Remettez la barre métallique en place dans l’encoche de l’axe.
Etape 14 : Remettre la roue dentée

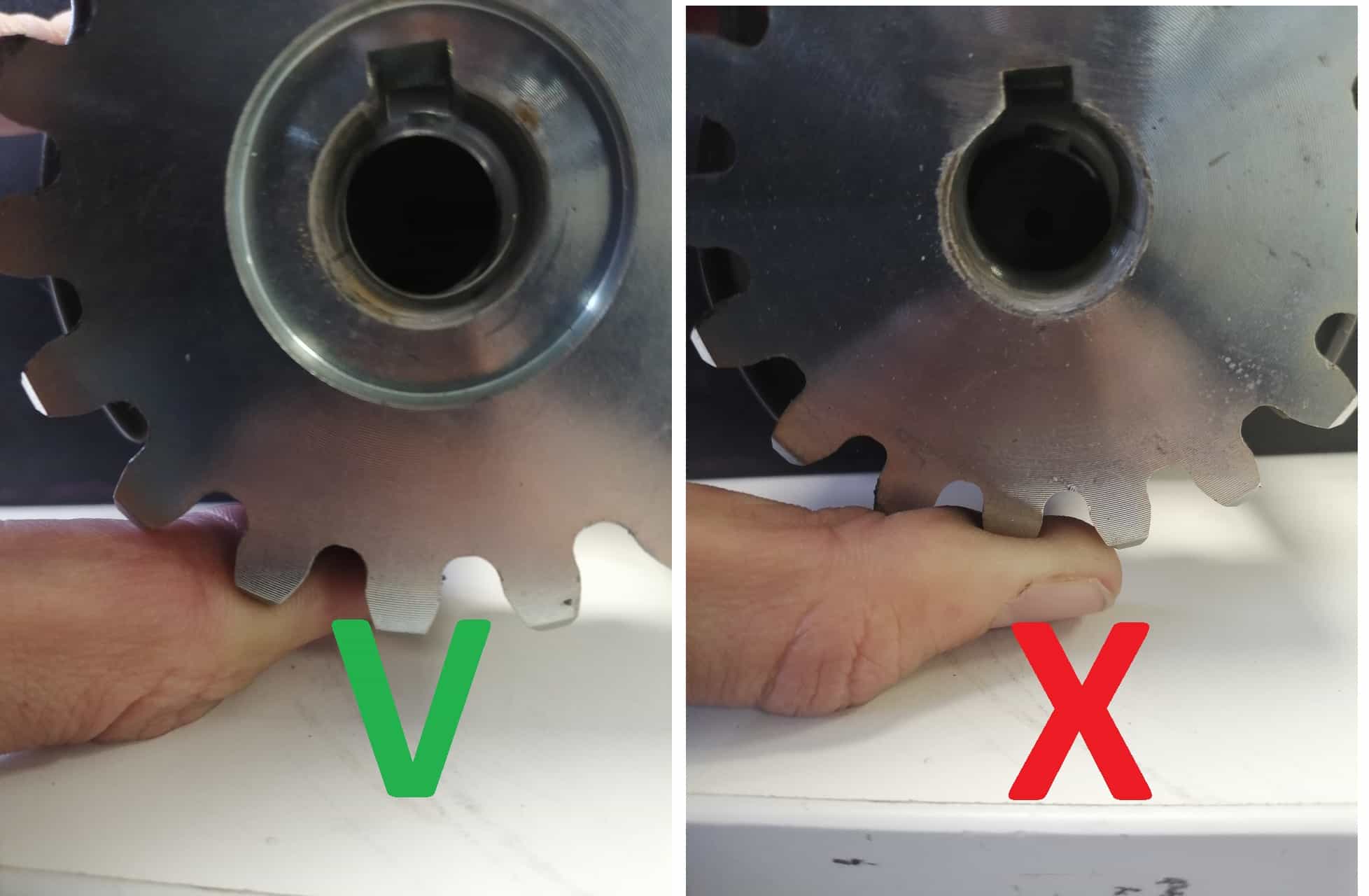

Remettez la roue dentée sur l’axe moteur. Présentez-la avec le renfoncement vers vous.
Poussez bien la roue dentée au maximum vers le bloc moteur de manière à voir la rainure de passage du circlip.

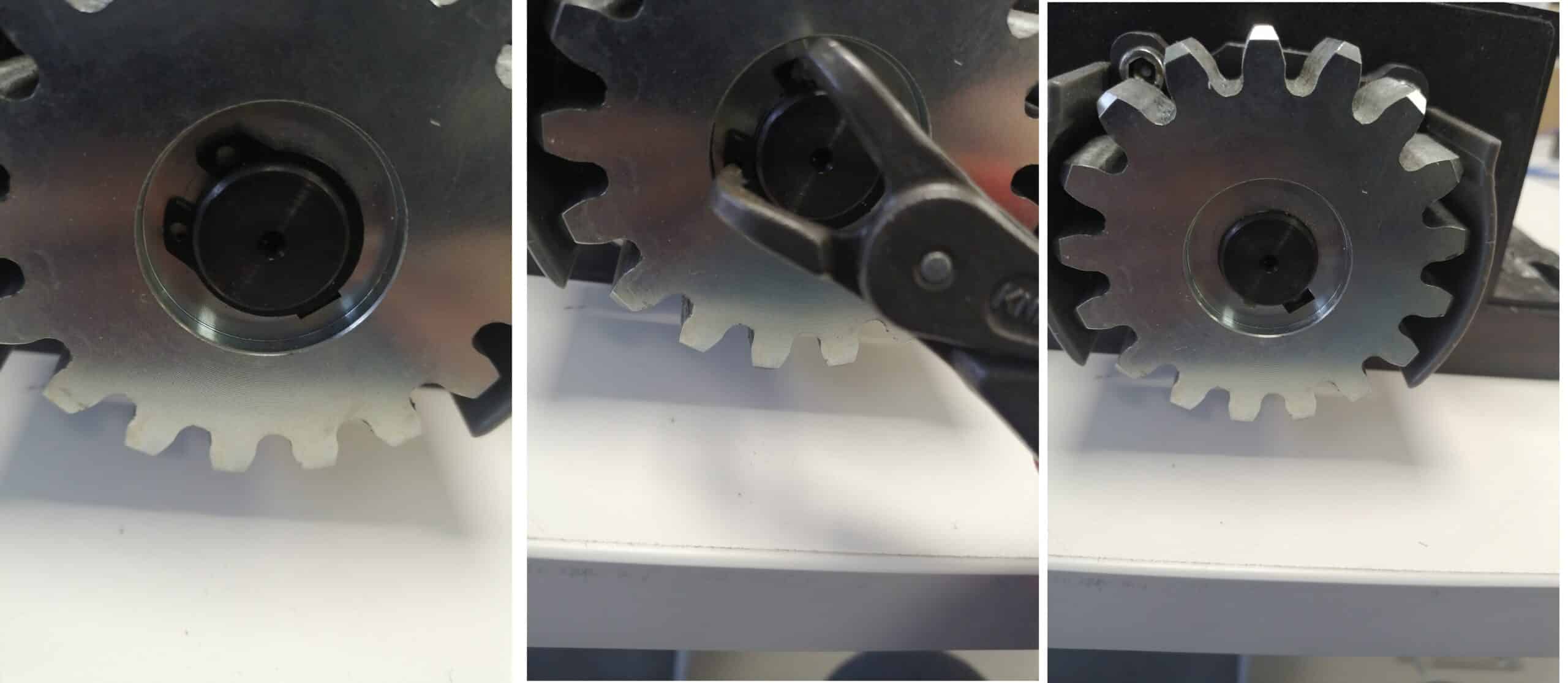

Etape 15: Fixer la roue dentée
Remettez le circlip sur l’axe.
FIN

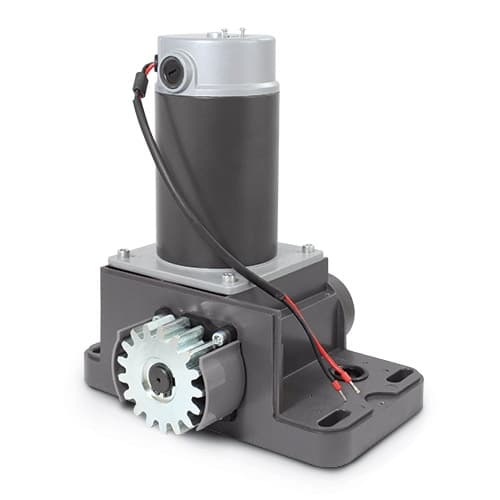

Vous pouvez à présent remettre le moteur électrique en place si vous avez dû l’enlever. Vous pouvez ensuite réinstaller le bloc moteur sur le portail.
