Remplacement moteur électrique OREA 500 +
Vous trouvrerez dans ce tutoriel toutes les étapes pour remplacer un moteur électrique pour OREA 500 + |
Avidsen Coulissants 500Kg 114457-114460-114461- 114464-114465- 510064
Difficulté : Modérée Temps nécessaire : 15 minutes Nombre d’étapes : 10 Mise à jour : octobre 2025 | Matériel nécessaire : Clé BTR 5, Tournevis cruciforme, Tournevis plat Pièce(s) détachée(s) nécessaire(s) : Référence : 580145H |
Etape 1 : Enlever le support carte

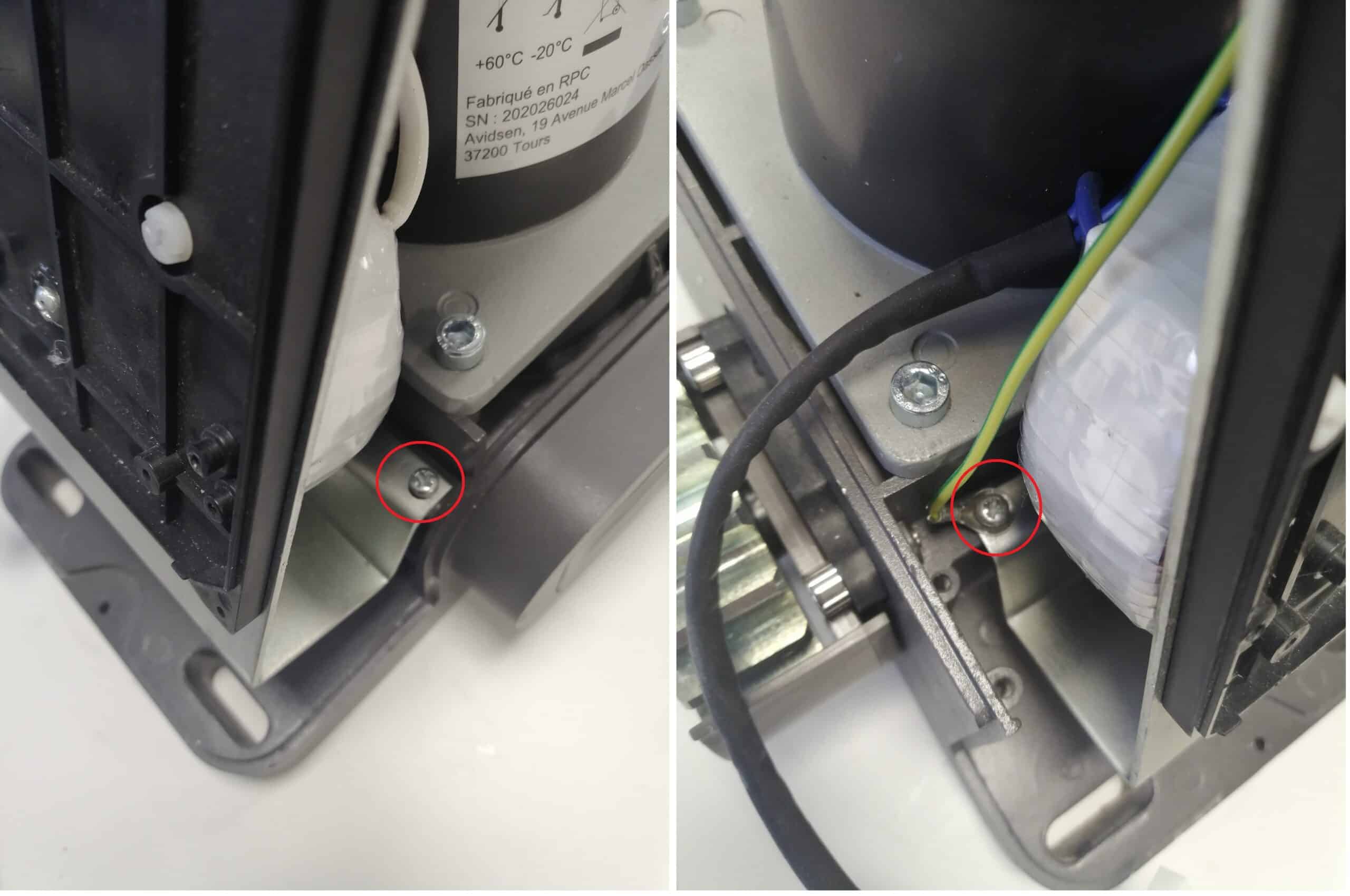

Enlevez les deux vis de fixation du support carte/ transformateur et retirez-le du bloc moteur.
Etape 2 : Enlever la carte effet hall

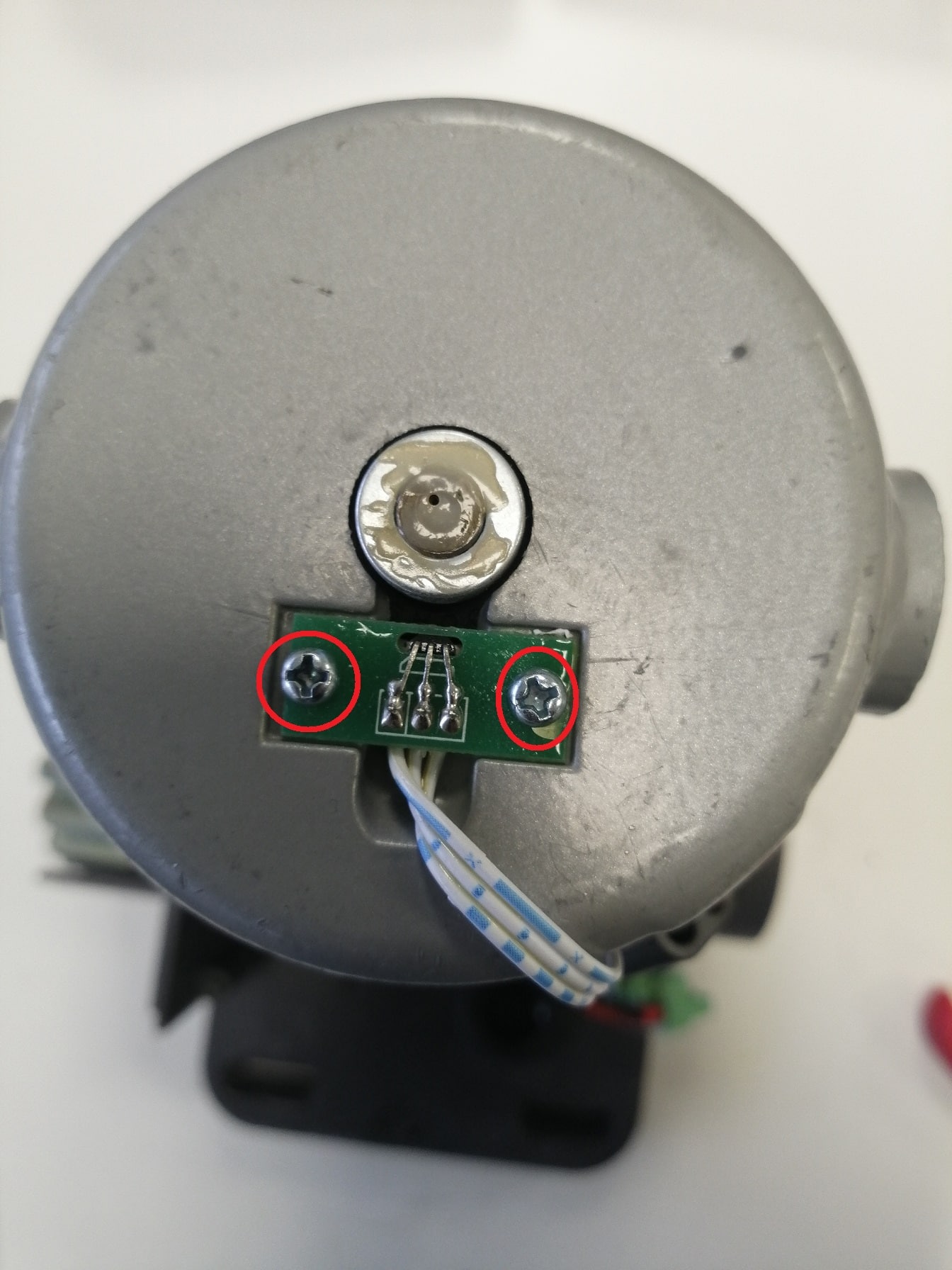

Dévissez les deux vis cruciformes de maintien de la carte effet Hall sur le moteur électrique
Etape 3 : Dévisser les câbles moteur du bornier

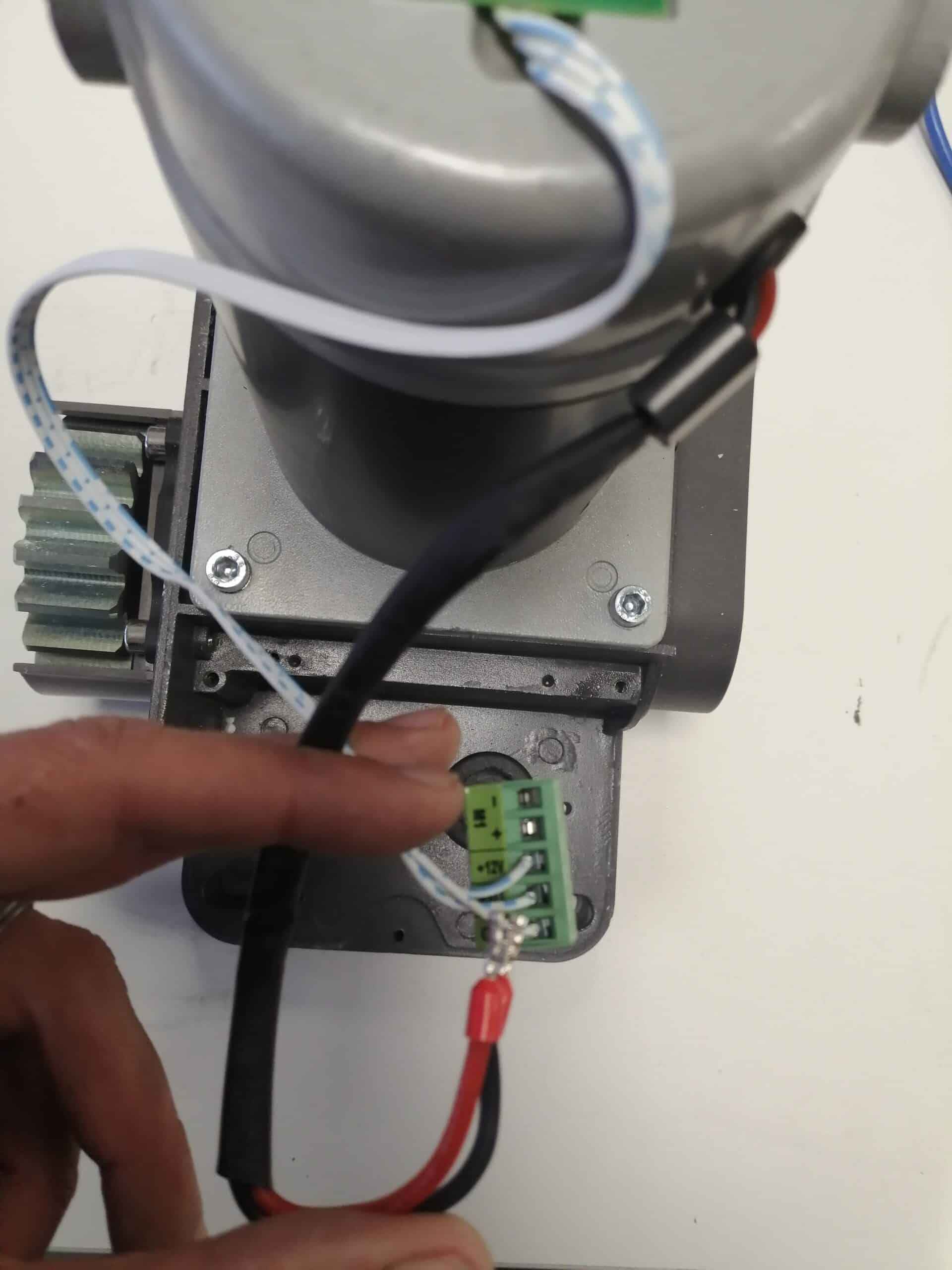

Enlevez les fils moteur du bornier de la carte à l’aide d’un petit tournevis plat
Etape 4 : Enlever la carte effet Hall

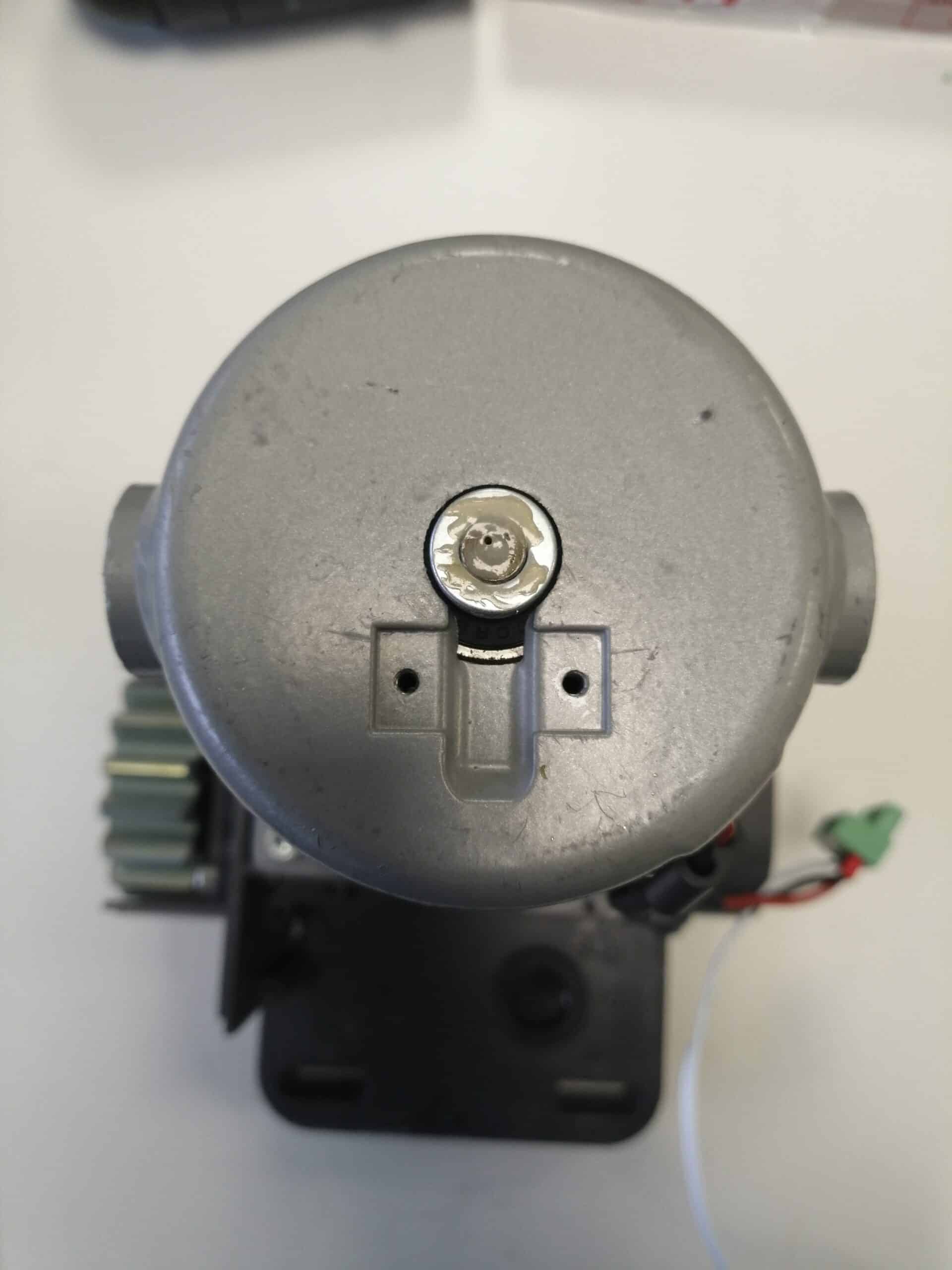

Enlevez la carte effet Hall du moteur électrique
Etape 5 : Enlever les vis moteur

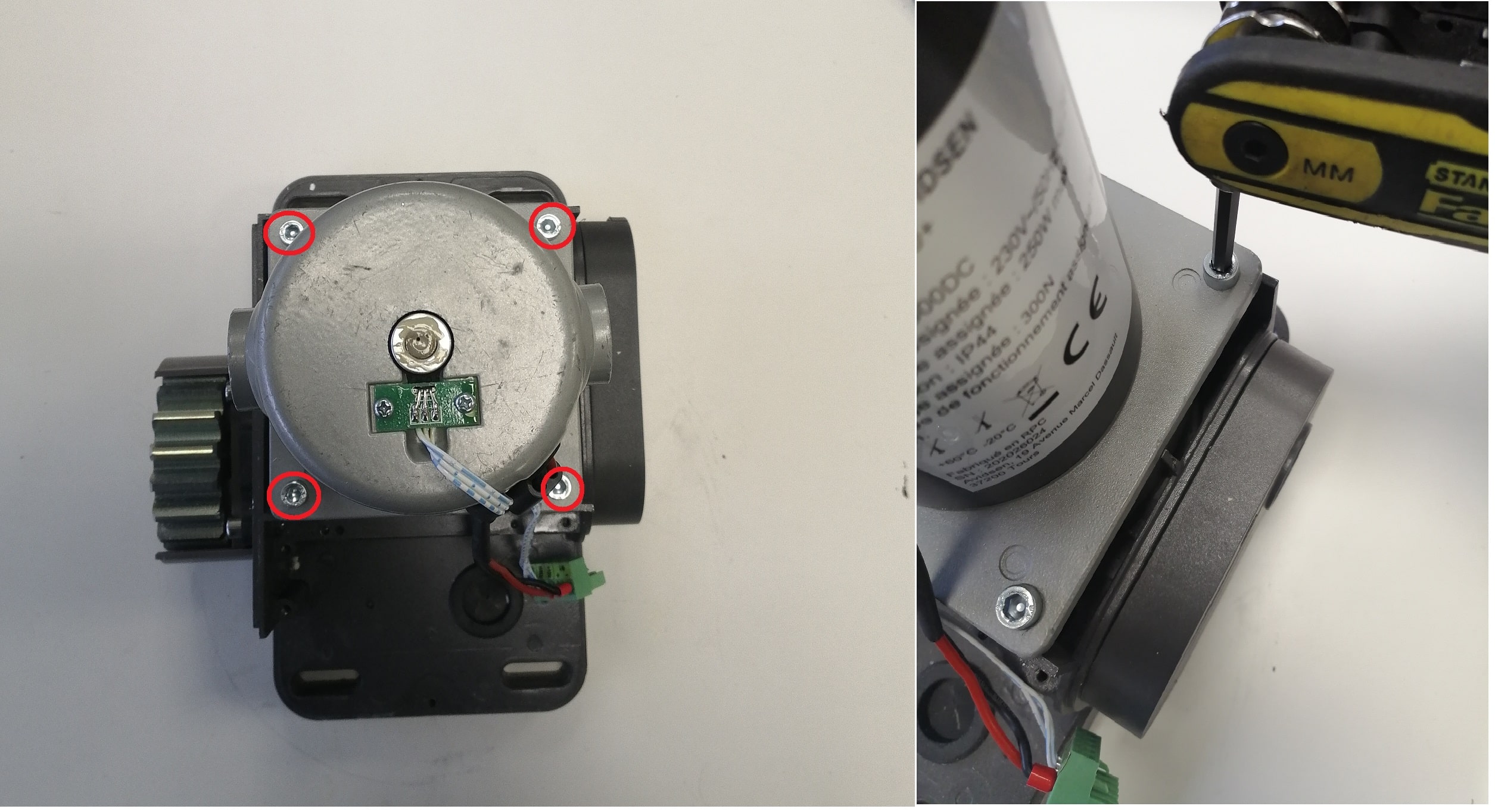

Dévissez les 4 vis BTR à l’aide d’une clé BTR de 5.

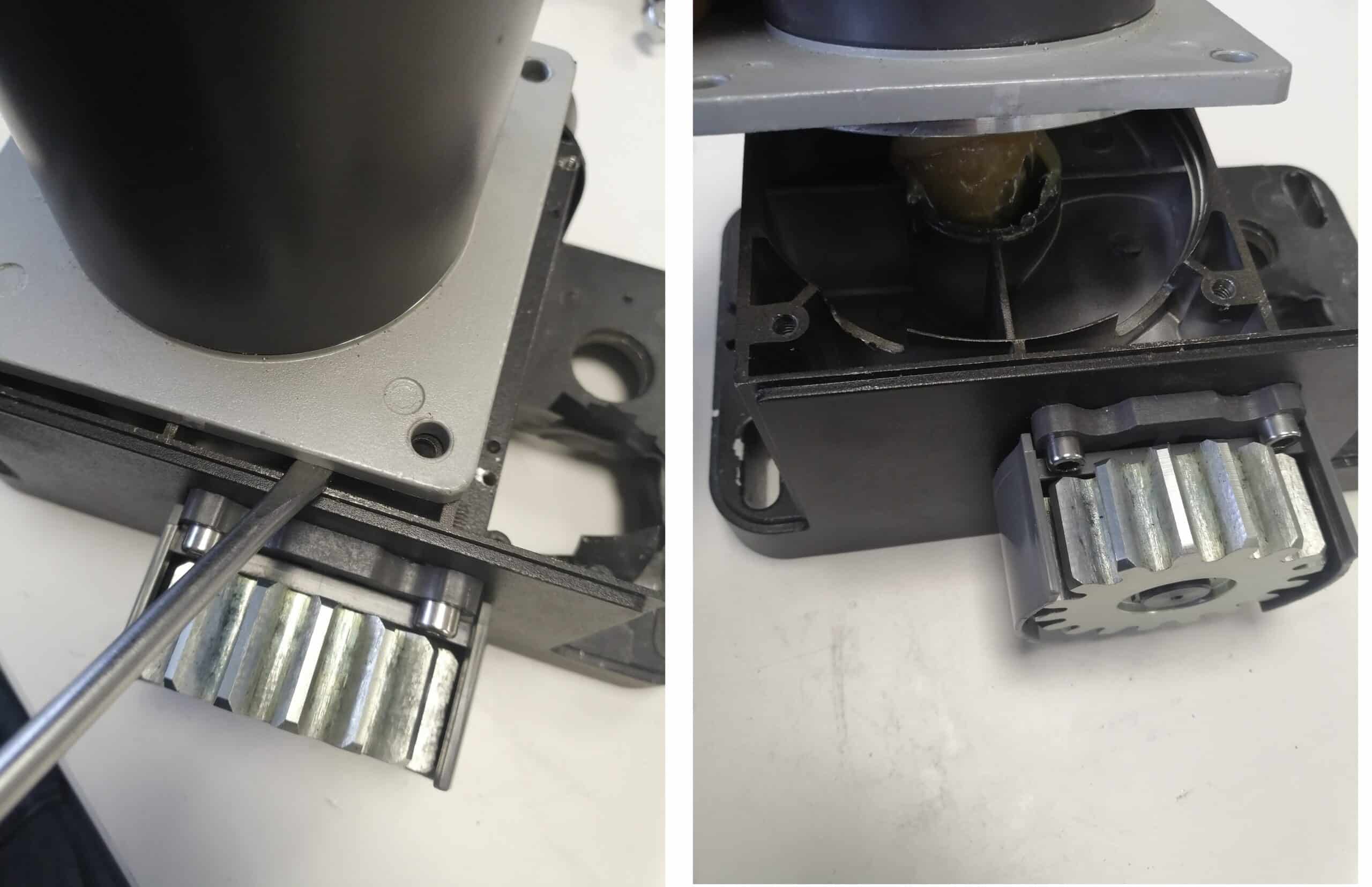

Etape 6 : Extraire le moteur électrique
Soulevez le moteur pour procéder à son extraction. Vous pouvez utiliser un tournevis plat pour faire levier et vous aider à soulever le moteur.
Etape 7 : Remettre le nouveau moteur électrique

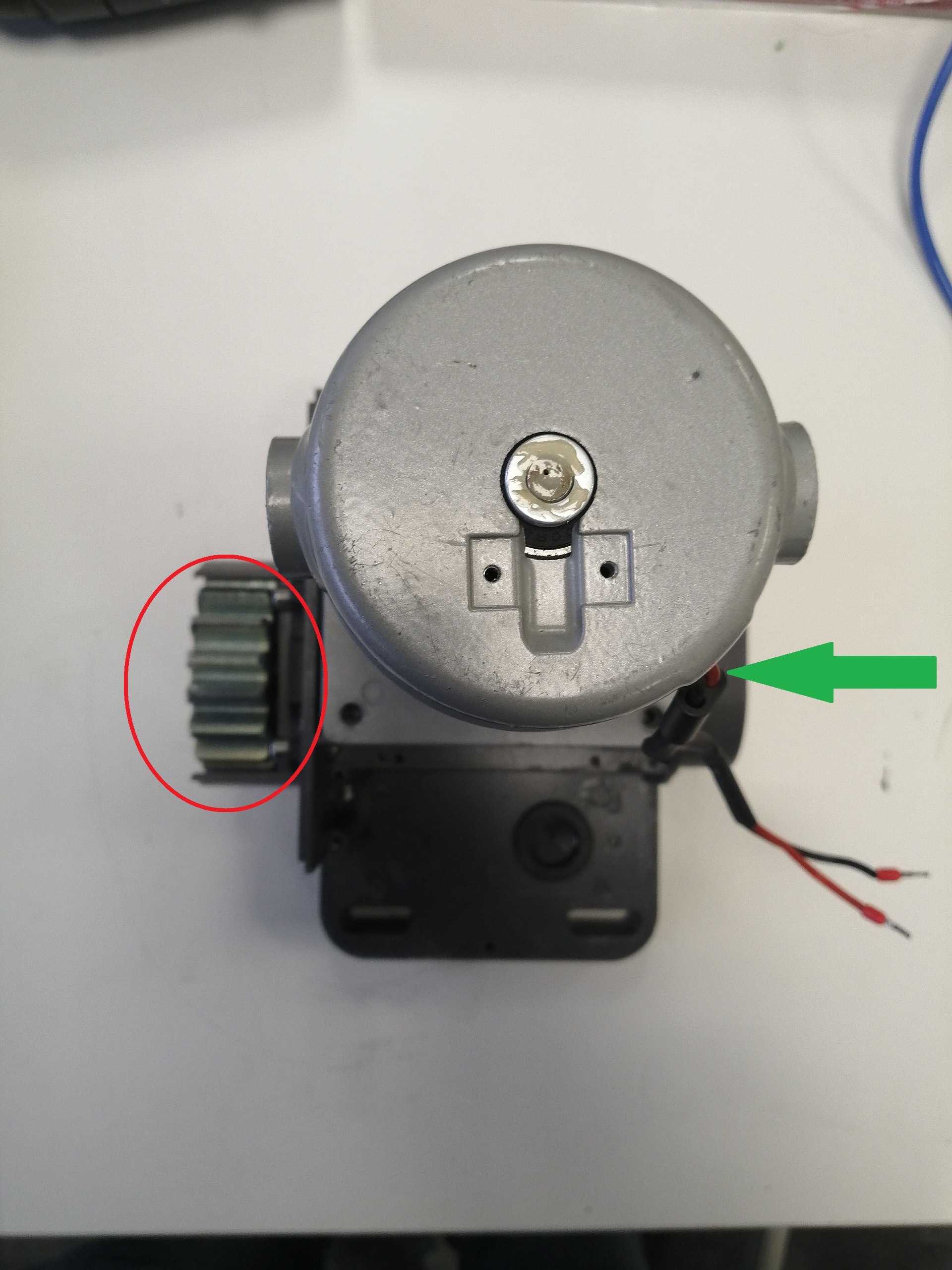

Remettez le nouveau moteur électrique en faisant attention à la position de la sortie de câble (flèche verte) par rapport à la roue dentée (cercle rouge).
Etape 8 : Remettre la carte effet hall

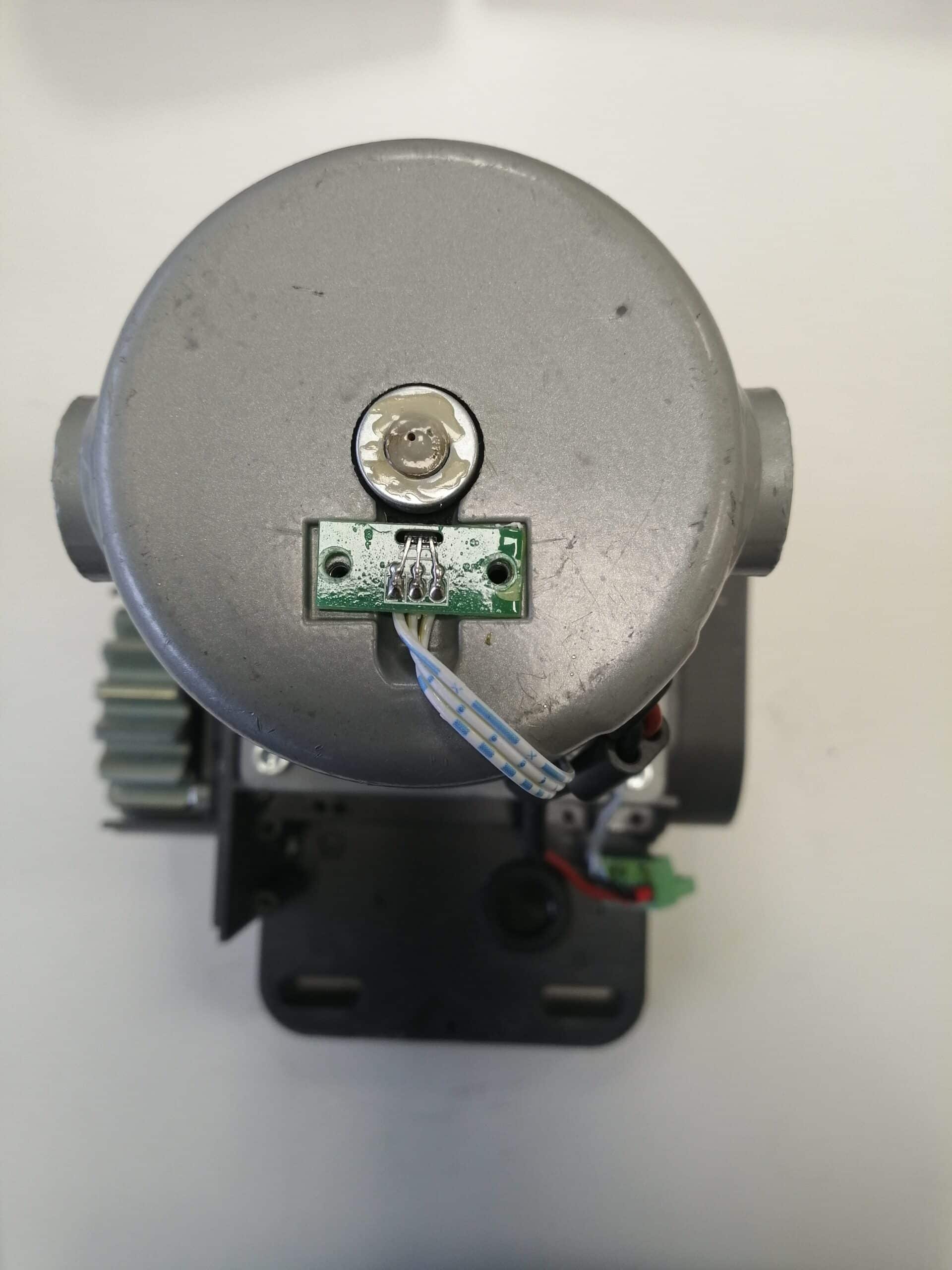

Repositionnez la carte effet hall.
Positionnez les pattes du composant vers le haut.
Etape 9 : Remonter le moteur

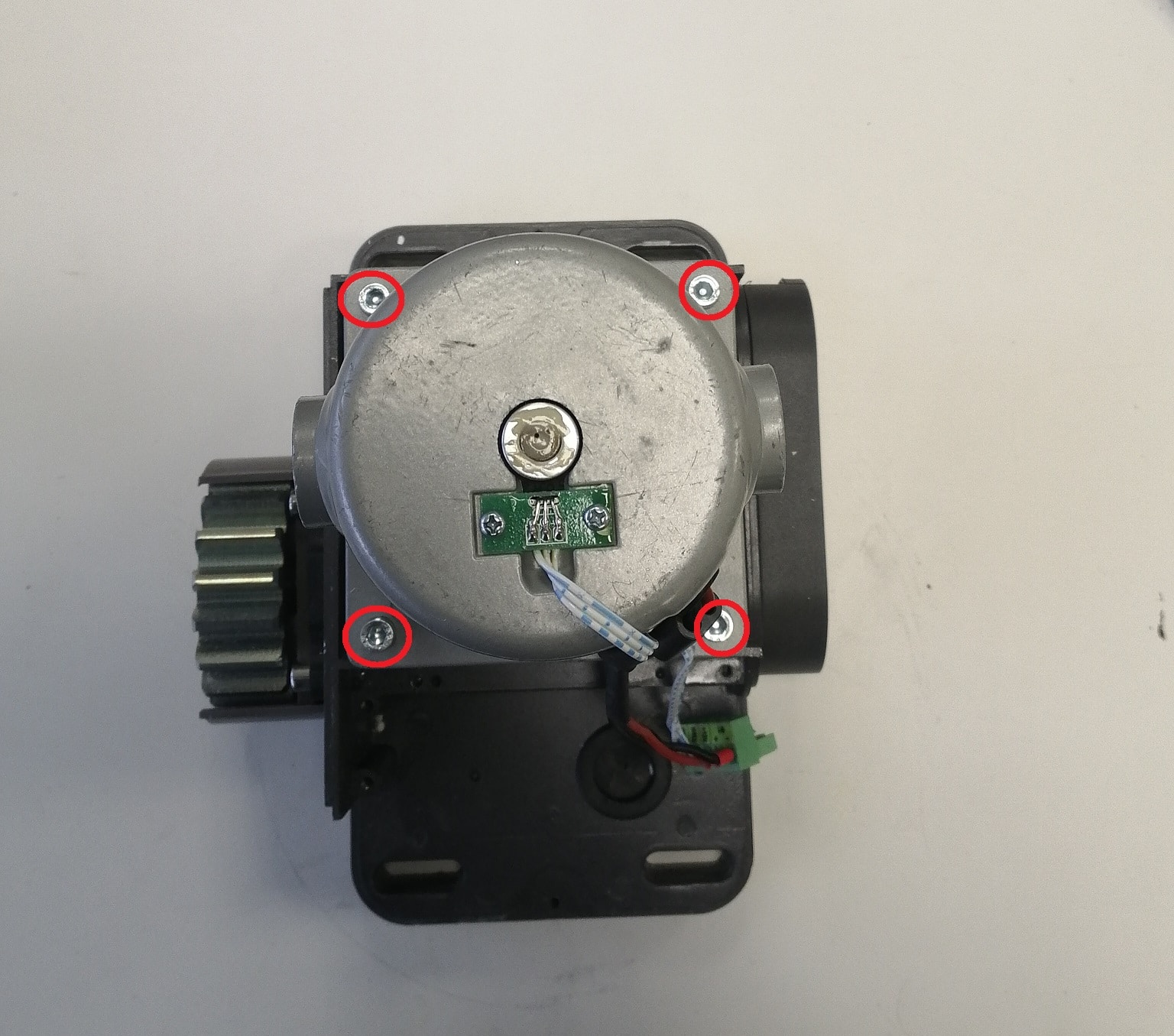

Revissez la carte effet Hall, le moteur électrique et le support carte.
Etape 10: Remettre les câble les câble
Revissez les fils moteurs sur le bornier.
