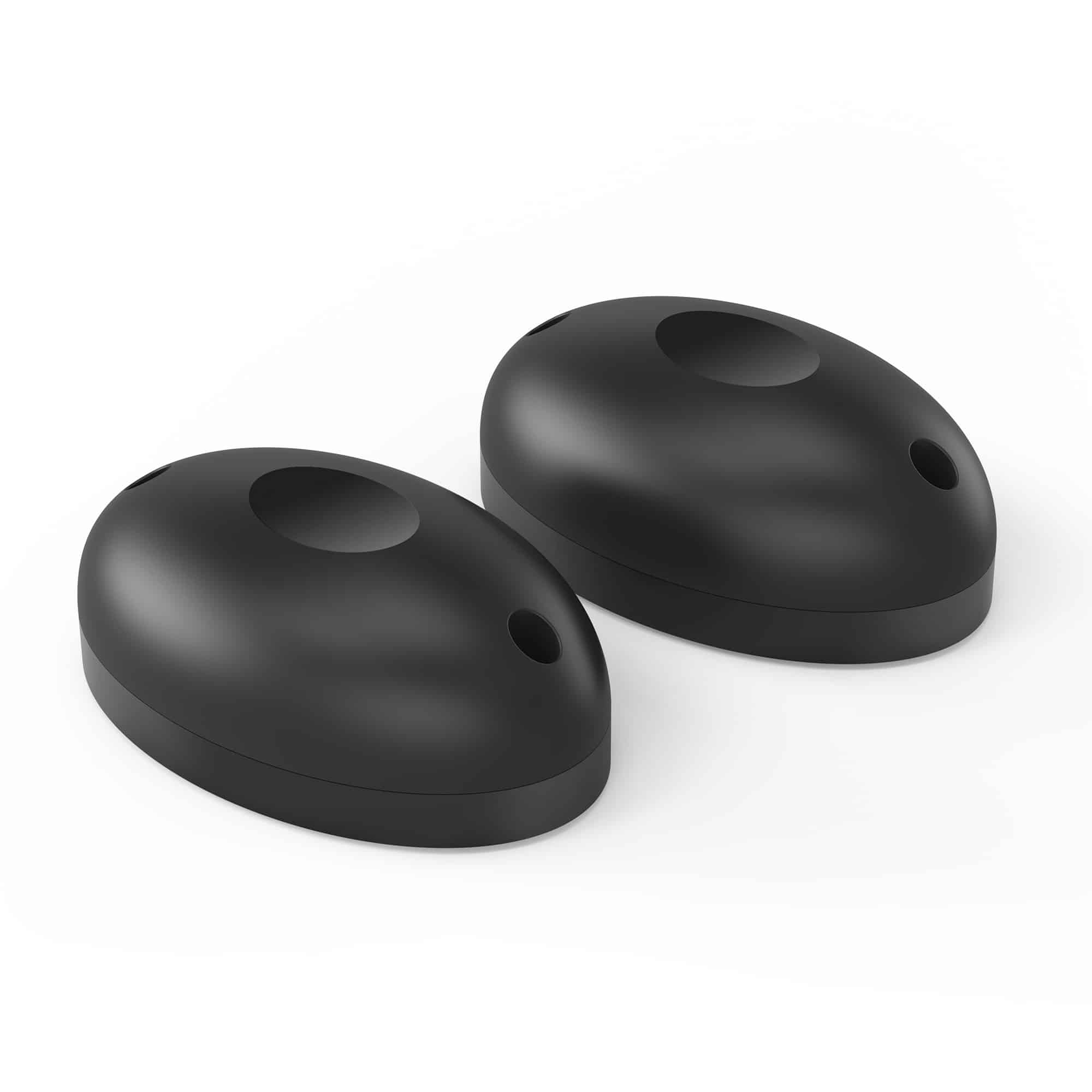

Pour le branchement des photocellules, nous vous invitons à consulter les tutoriels dédiés pour les cartes AVLO et CA2B9S

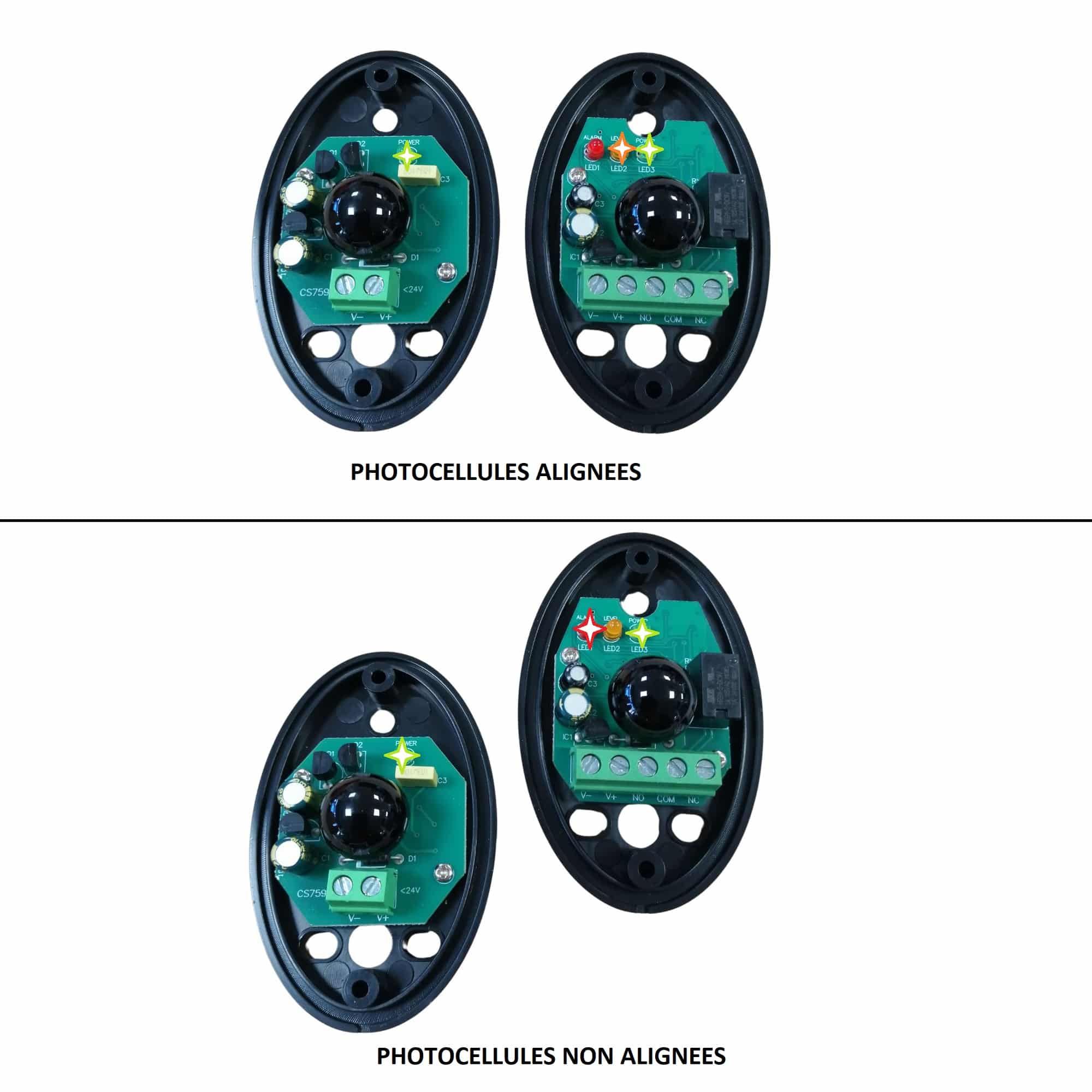

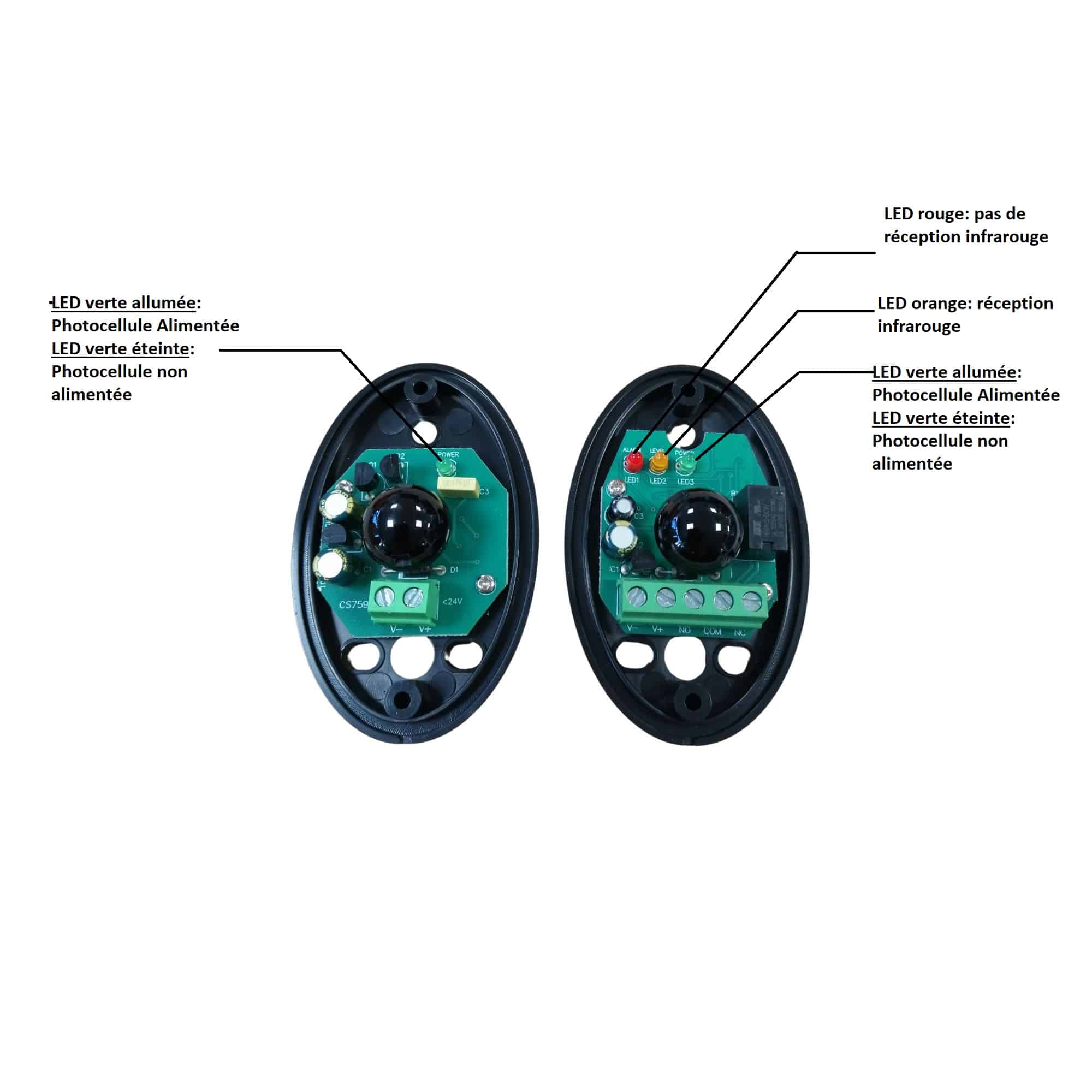

Vous trouverez ci contre la signification des voyants présents sur les photocellules.

Les cartes électroniques Avidsen, Thomson et Extel avec lesquelles sont compatibles les photocellules se mettent en veille en cas de non-utilisation, et donc coupe l’alimentation des photocellules.

Voir ci contre

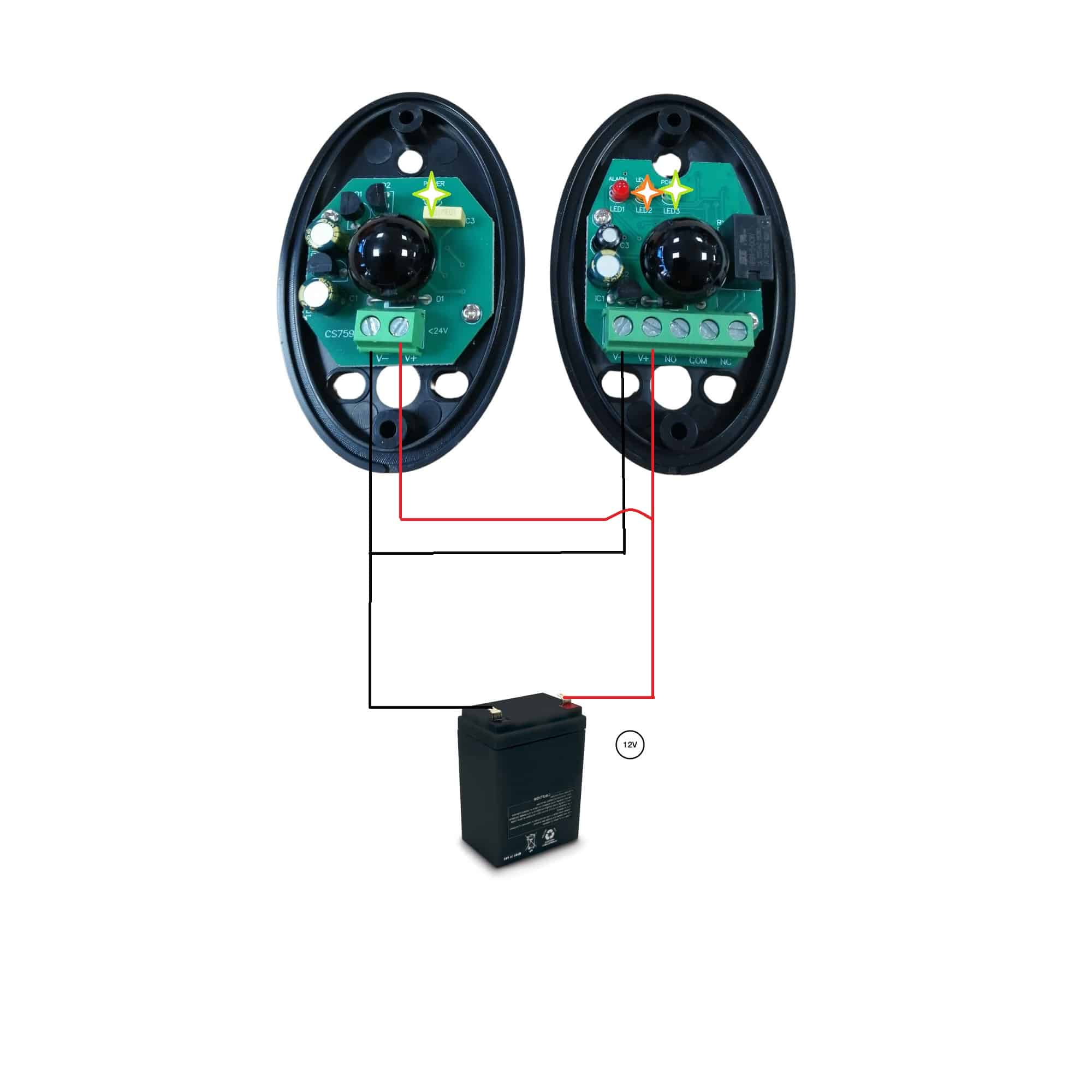

Vous pouvez utiliser une alimentation externe pour alimenter les photocellules et gérer leur alignement.

Si vous installez des photocellules alors que la carte est sous tension, assurez vous dans un premier temps que la carte n’est pas en veille (voyant L0 allumé)

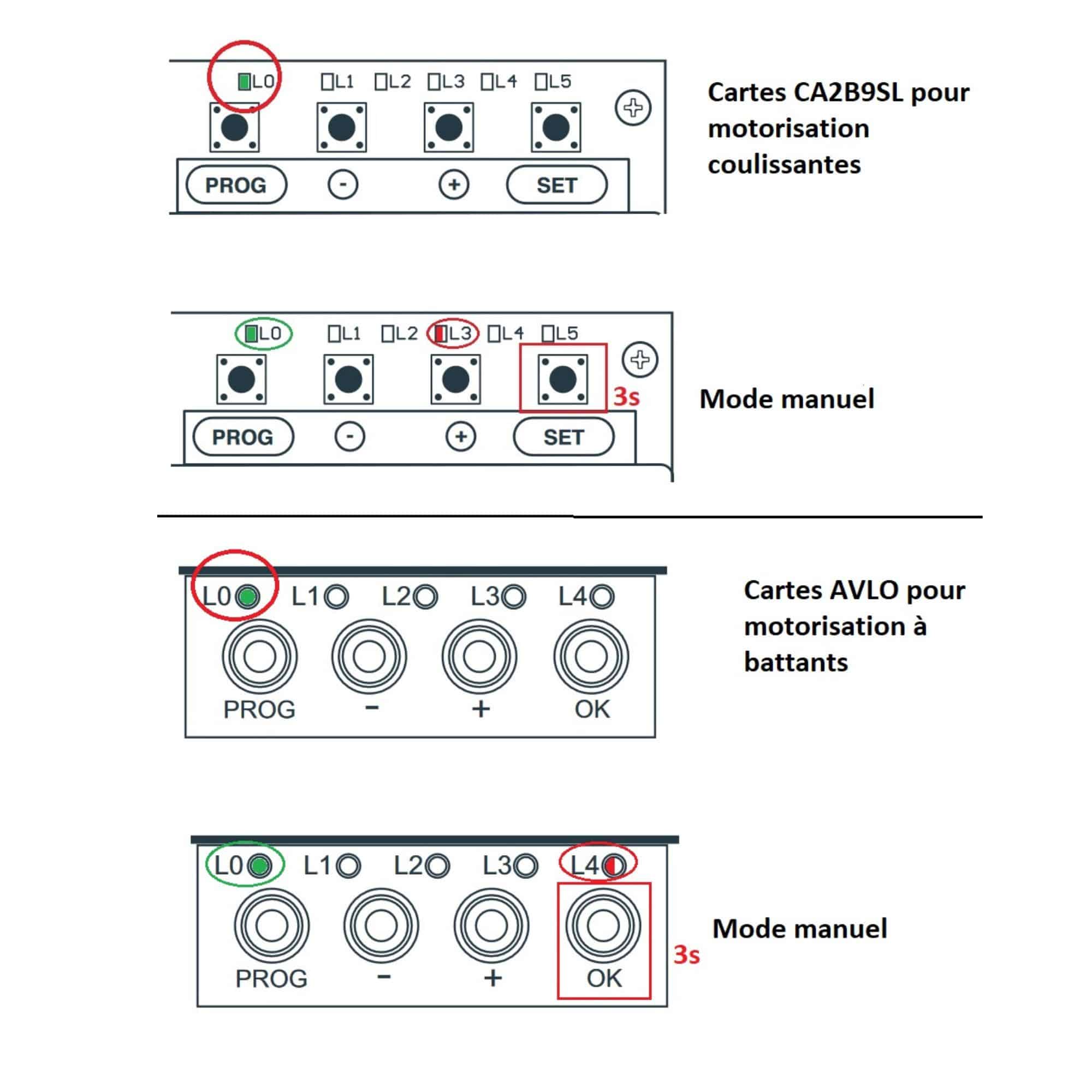

Afin d’augmenter le délai avant la mise en veille de la carte, et de vous laisser le temps de trouver le bon alignement des photocellules, mettez la carte en mode manuel (voir ci-contre). La carte restera hors  veille pendant 1m30 pour les CA2B9SL, et 2 min hors veille pour les cartes AVLO.

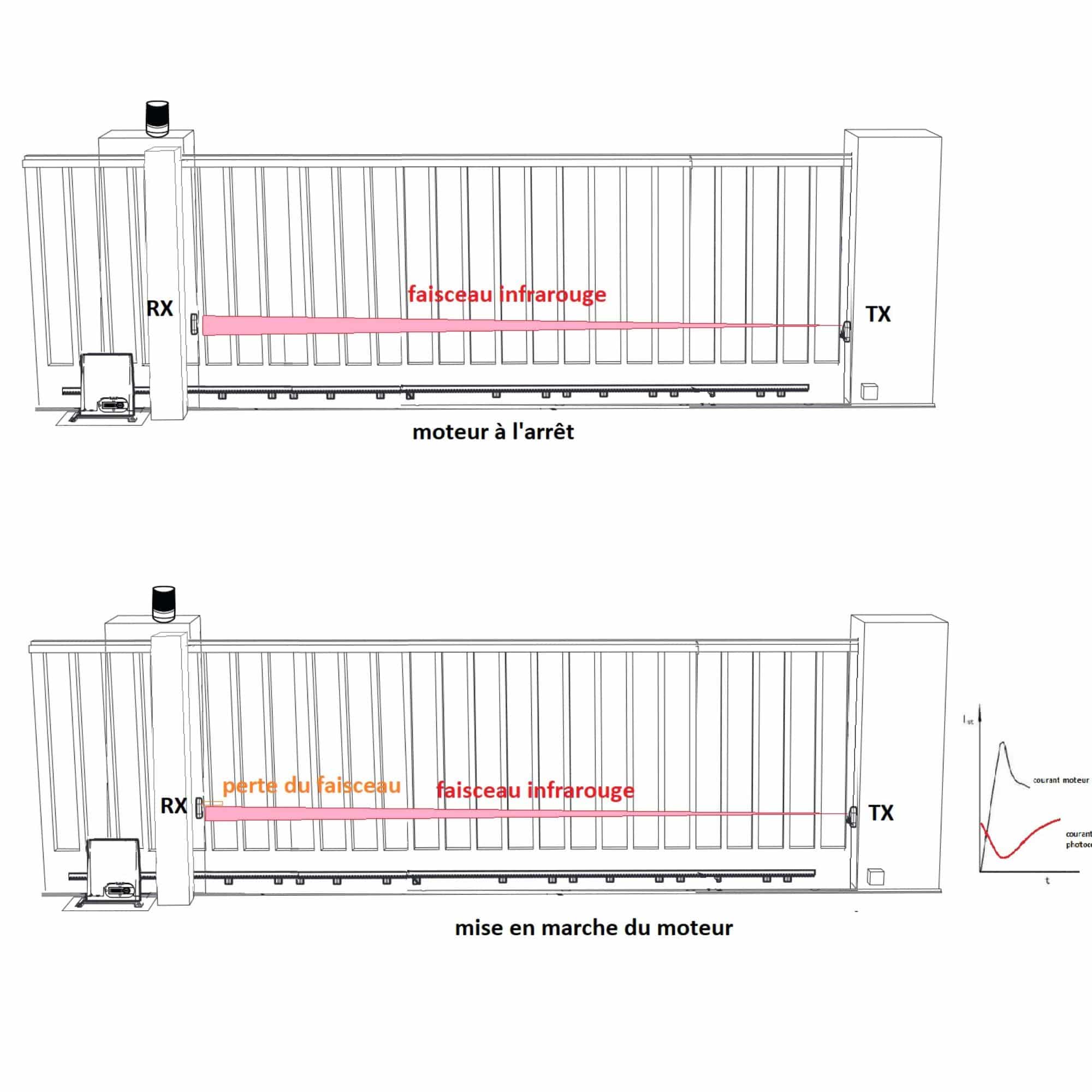

La limite d’alignement se matérialise par une perte du faisceau au moment où le moteur se met en marche et crée son pic de courant.

L’alignement est donc bon lorsque le moteur est l’arrêt et la fermeture ne s’effectue pas (avec alertes de la carte indiquant une coupure de faisceau) dès la mise en route du moteur.

Revoyez alors le positionnement des photocellules et essayez de les recentrer.
