Remplacement Carte mère Moniteur EXTEL Open 3K
Le Moniteur ne veut plus s'allumer alors que l'alimentation est correcte ? Le Moniteur n'a plus de connexion wifi? La carte mère de votre moniteur est probablement défaillante et nécessite son remplacement. Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer l'écran. |
Difficulté : Modérée Temps nécessaire : 10 minutes Nombre d’étapes : 4 Mise à jour : mars 2025 | Matériel nécessaire : spatule plastique, pince électronique, tournevis cruciforme, tournevis plat Pièce(s) détachée(s) nécessaire(s) : Référence : 820330M |
Etape 1 : Démontage du moniteur

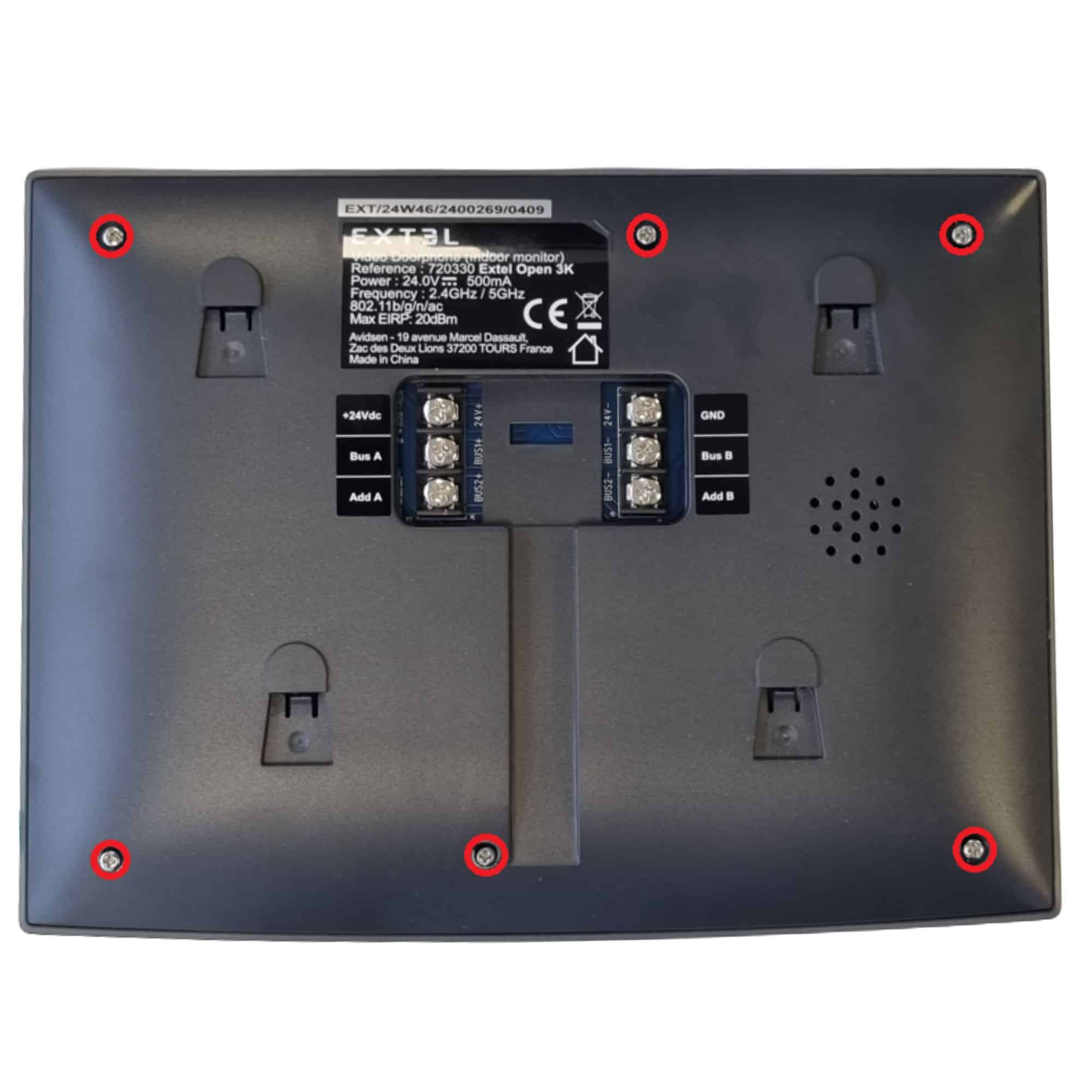

- Retournez le moniteur afin d’avoir accès aux vis de fixation.
- Dévissez les 6 vis cruciformes.
- A l’aide d’une spatule plastique, insérez la dans la partie basse du moniteur.
- Faites levier vers le haut afin de retirer le support arrière du moniteur.
- Soyez vigilant, le haut parleur est placé sur le support arrière et est relié à la carte mère. Veuillez lever délicatement le support arrière
Etape 2 : Démontage de la carte mère

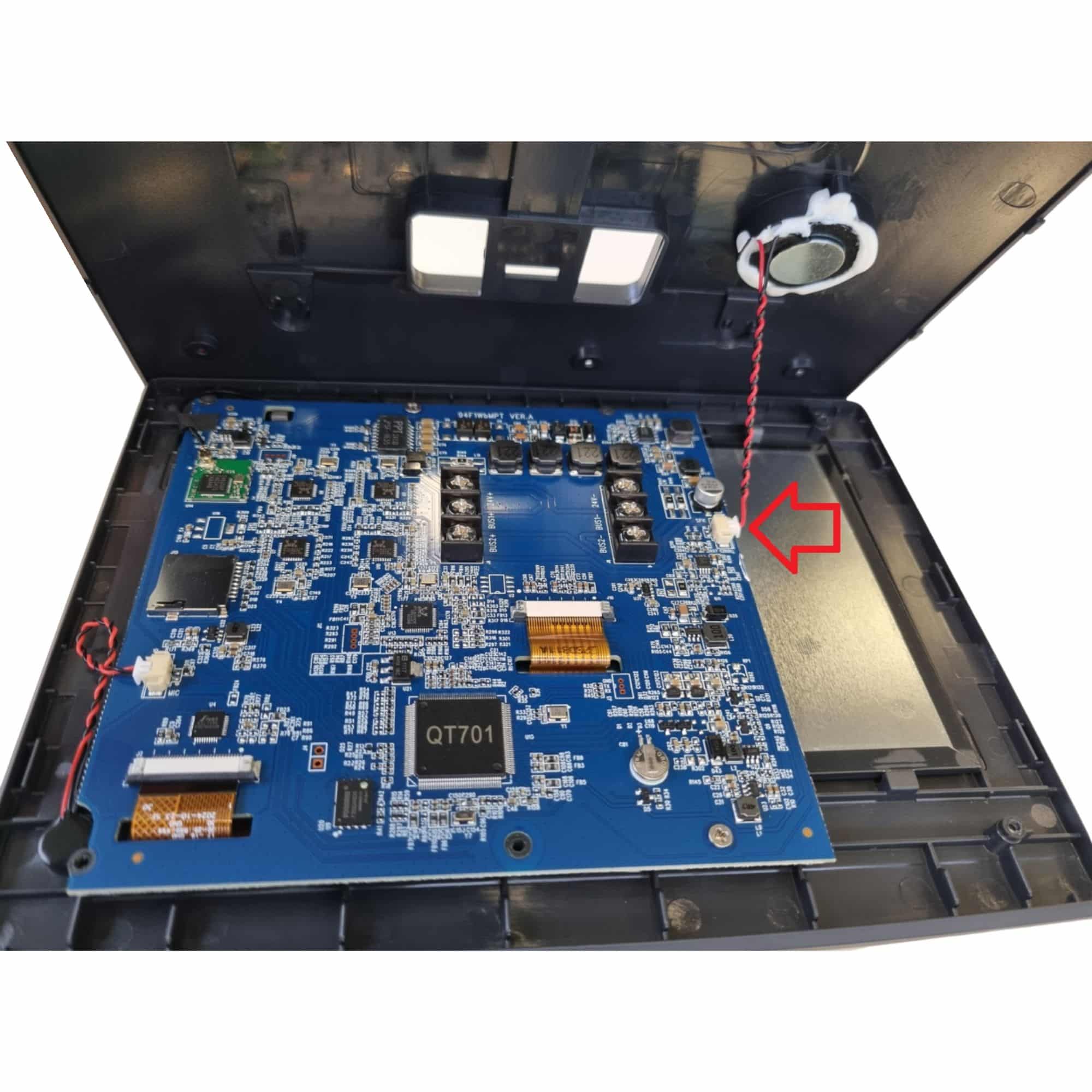

- Retirez le connecteur du haut parleur à l’aide d’une petite pince.
- Ne tirez pas sur le fil vous risqueriez de l’endommager
- Vous pouvez désormais retirer le support arrière du moniteur.

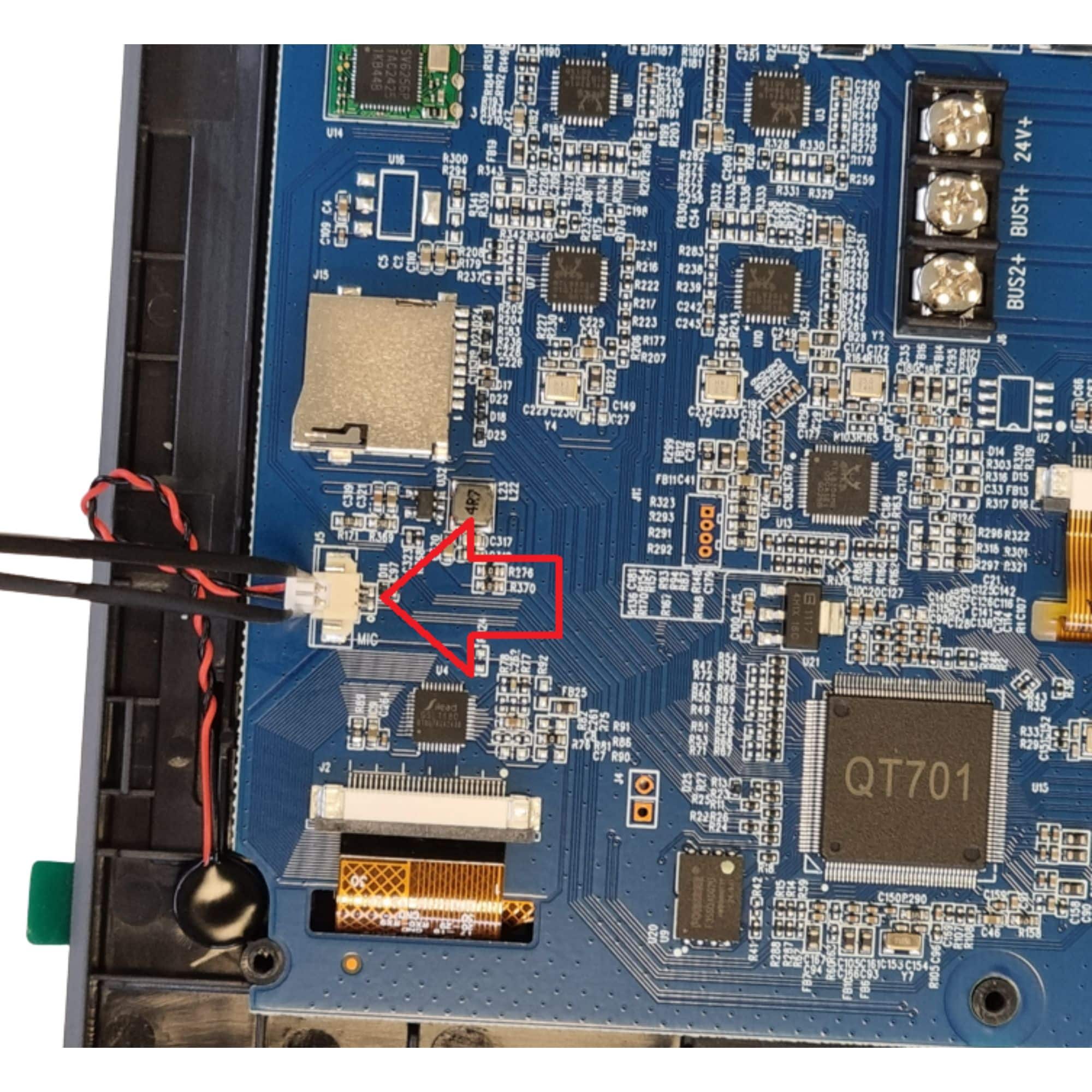

- Déconnectez le micro à l’aide d’une petite pince
- Ne tirez pas sur le fil vous risqueriez de l’endommager

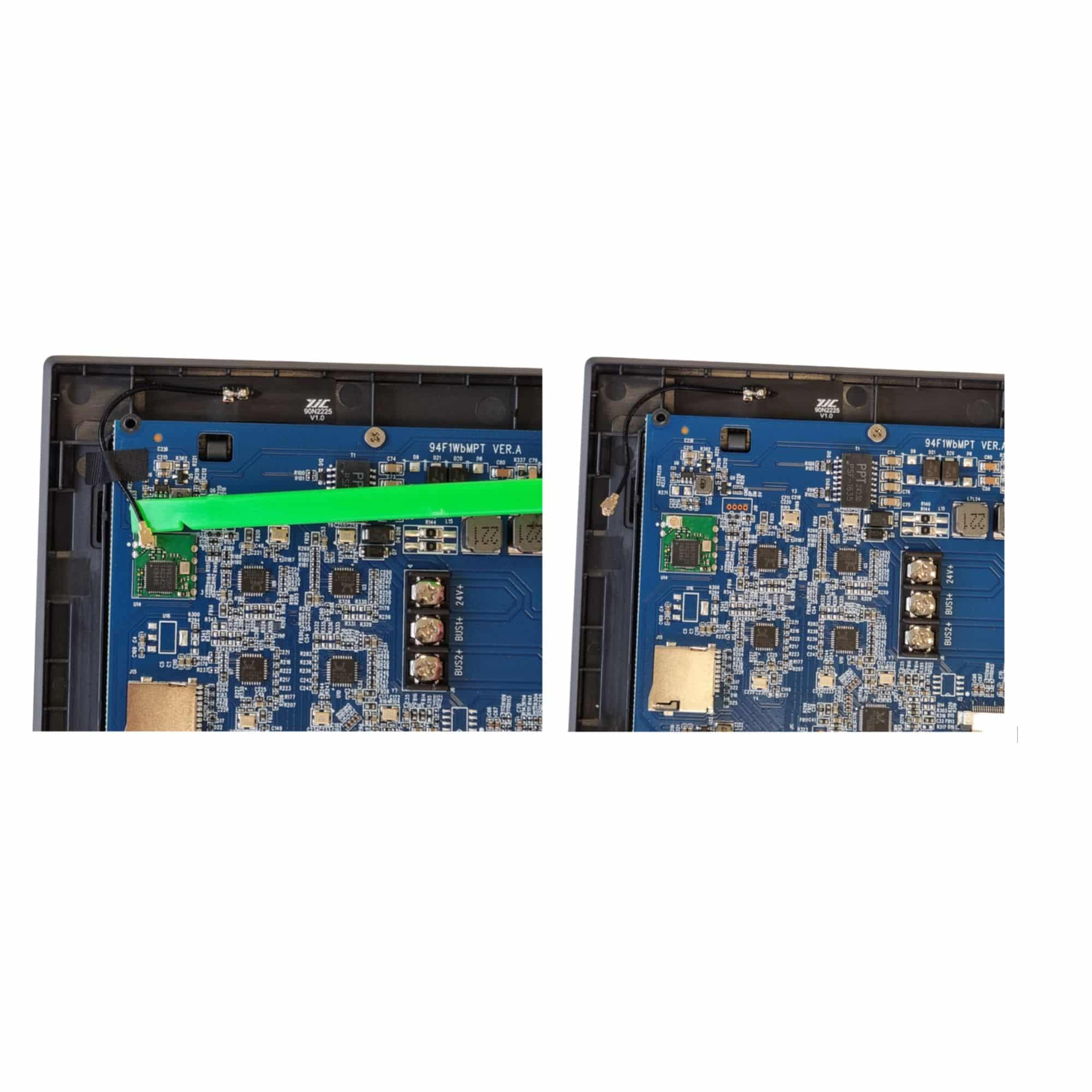

- Glissez la spatule plastique sous l’antenne wifi et faites levier vers le haut afin de la déconnecter.

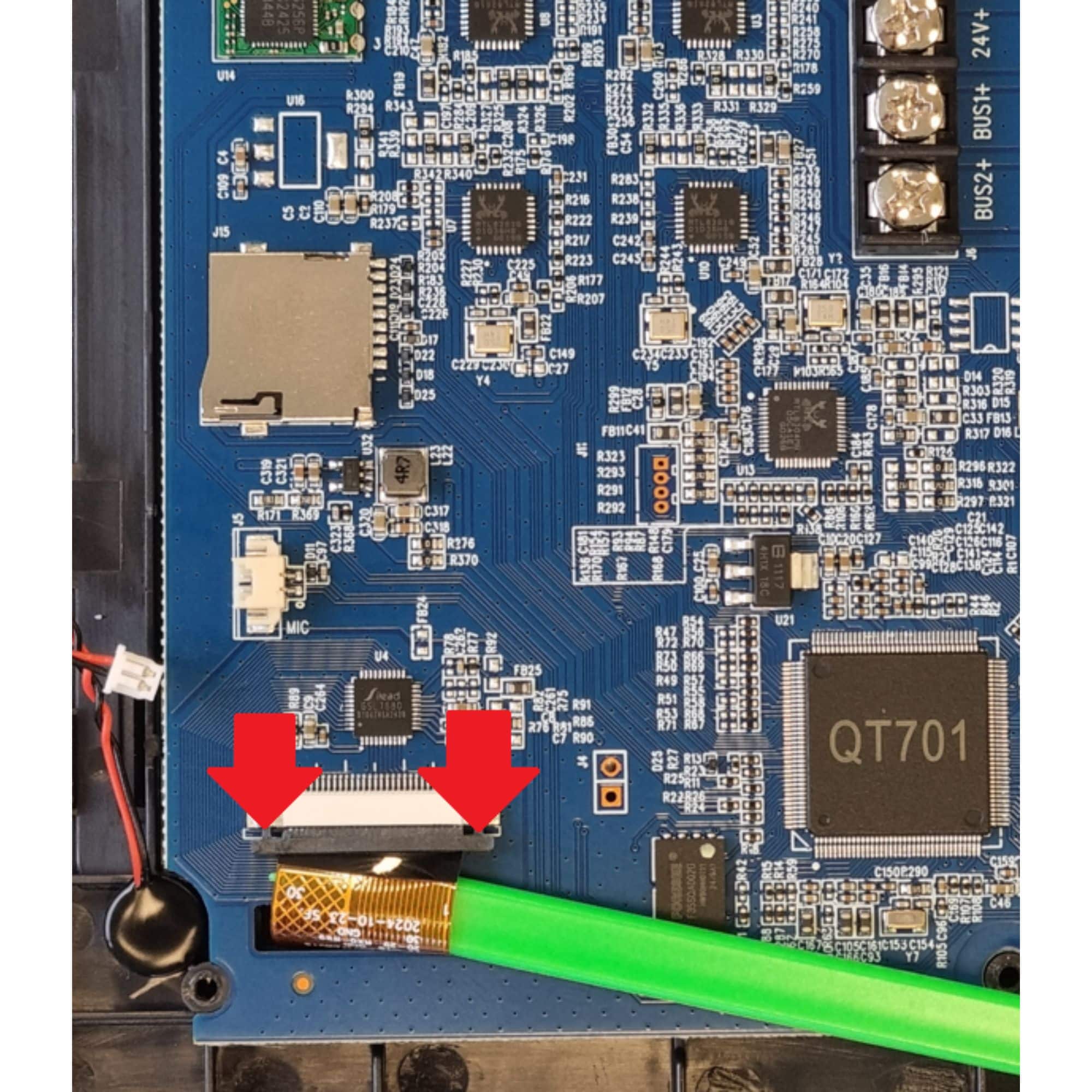

- Déverrouillez la nappe vidéo en repoussant les deux loquets à l’aide d’un petit tournevis plat.
- Glissez la spatule plastique sous la nappe vidéo et dégagez la.
- Faites de même pour la nappe de l’écran tactile.
- Déverrouiller la nappe en repoussant les deux loquet à l’aide d’un petit tournevis plat.
- Glissez la spatule plastique sous la nappe et dégagez la.

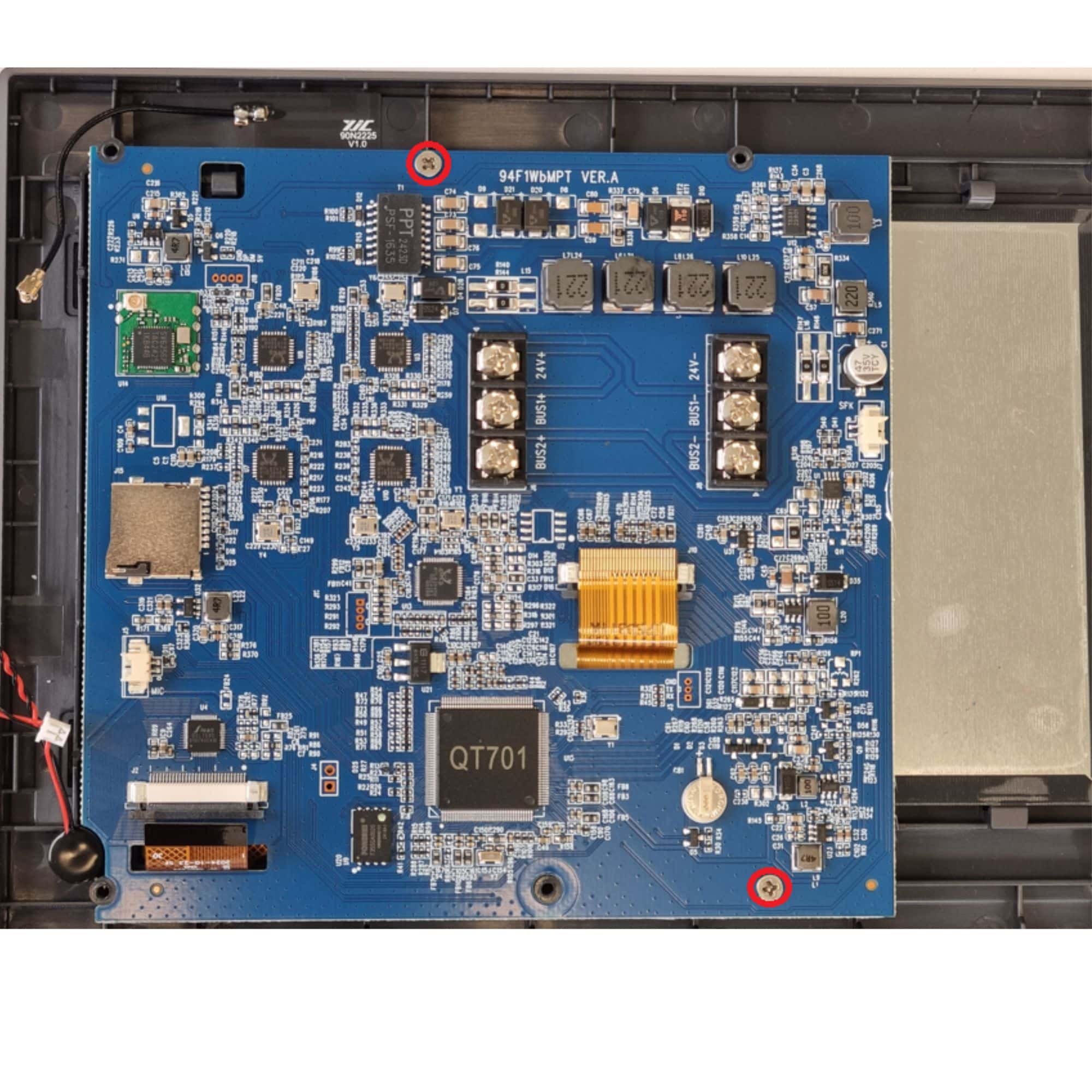

- Retirez les deux vis cruciformes qui maintiennent la carte mère sur le châssis.
- Vous pouvez désormais extraire la carte mère afin de la remplacer.
Etape 3 : Remplacement de la carte mère

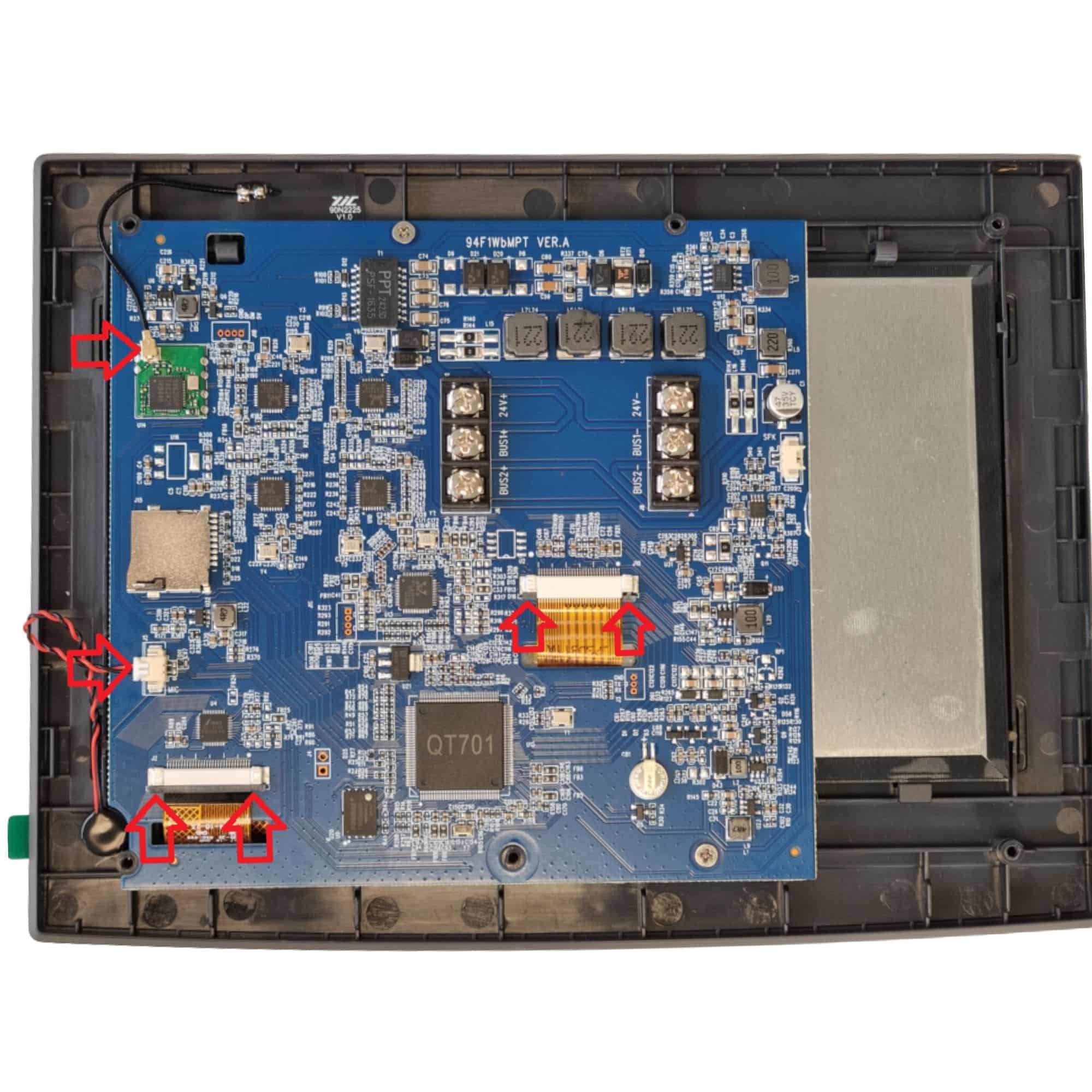

- Remplacez la carte mère, assurez-vous de bien faire passer les nappes de connexions dans les fentes prévus à cet effet.
- Refixez les deux vis cruciformes sur la carte mère.
- Remettez en place la nappe de connexion vidéo ainsi que la nappe de l’écran tactile. N’oubliez pas de repousser les loquets de verrouillage.
- Remettez en place le connecteur du micro
- Remettez en place l’antenne Wifi
Etape 4 : Repositionnement du support arrière du moniteur
- Remettez en place le connecteur du haut parleur
- Vous pouvez repositionnez le support arrière du moniteur.
- N’oubliez pas de revisser les 6 vis du moniteur.
Le remplacement est terminé
Etape 5 : Tests fonctionnels
- Testez le bon fonctionnement sur courte portée avant la réinstallation finale.
