Réaliser un test court avec un portier vidéo Philips
En cas de non fonctionnement d'un interphone, nous recommandons de réaliser un test fonctionnel sur courte distance. Le but de ce test étant de s'assurer que votre dysfonctionnement ne soit pas lié à une défaillance de votre installation (câble coupé, sectionné ou endommagé). |
Difficulté : Facile
Temps nécessaire : 10 minutes
Nombre d’étapes : 5
Mise à jour : septembre 2024
Etape 1 : Mettre hors tension votre appareil
- Débranchez votre adaptateur secteur avant d’intervenir sur l’appareil.
ou
- Baisser le disjoncteur associé à votre appareil.
Etape 2: Démontage de votre Platine de rue

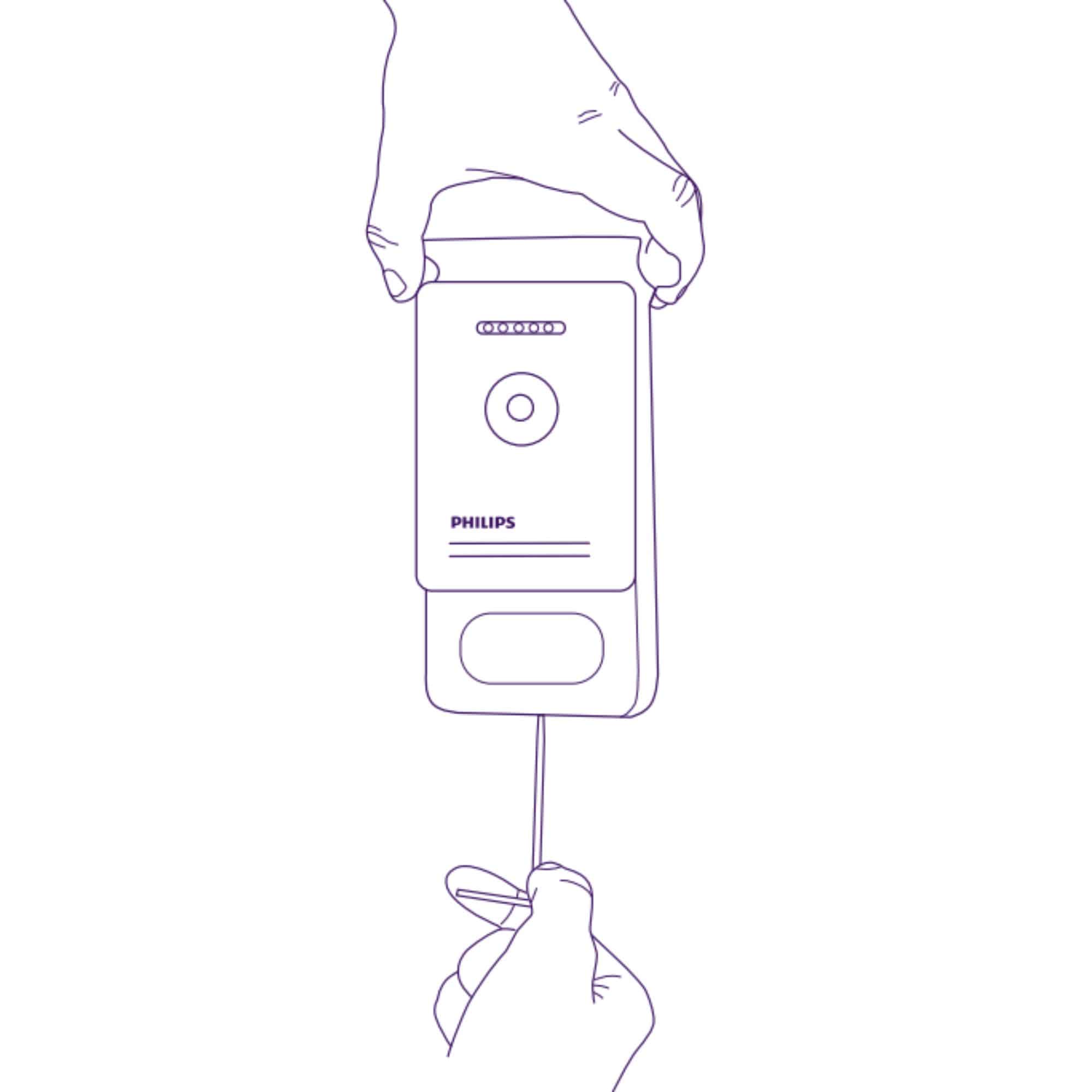

- Retirez la face avant de votre platine de rue.

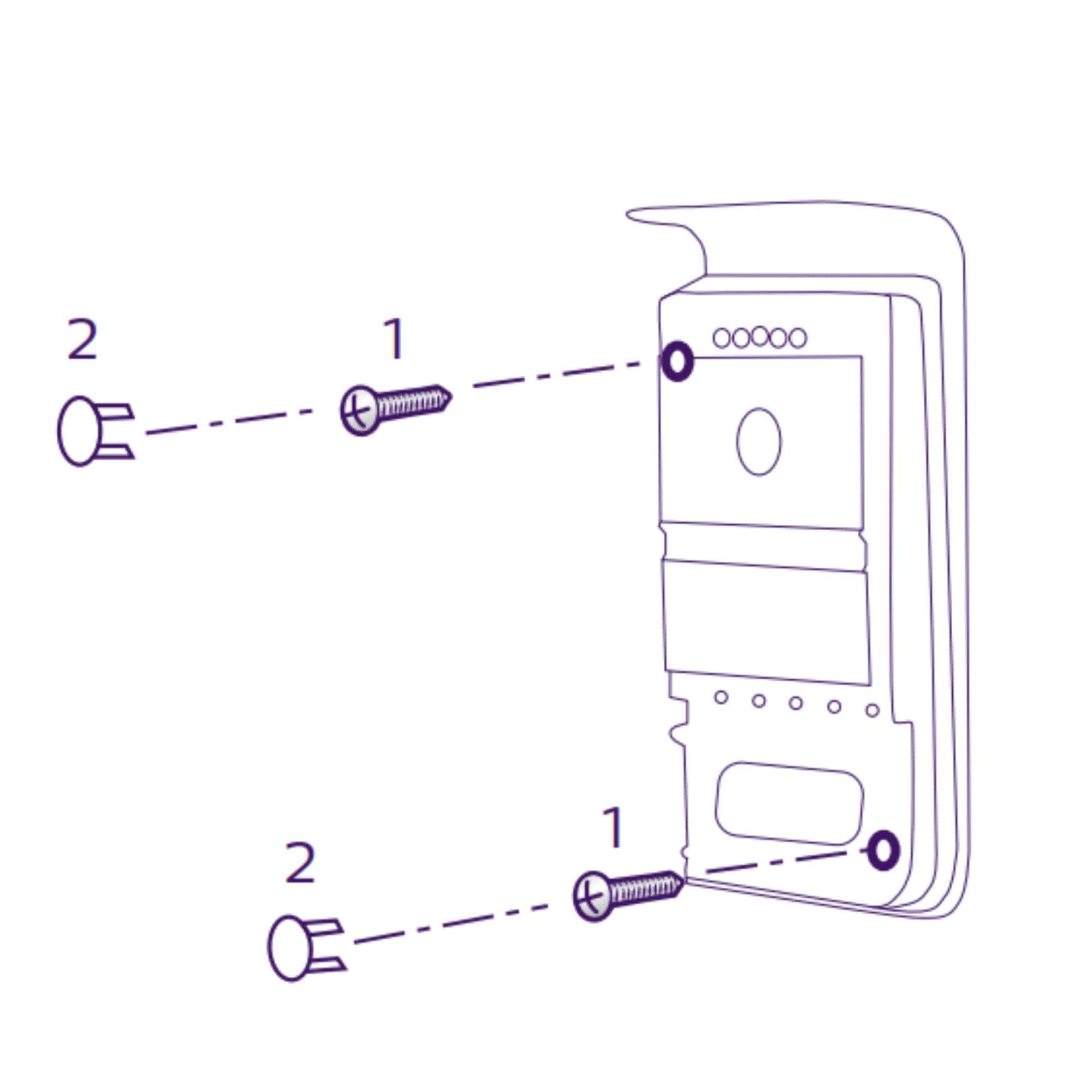

- Puis retirez les deux vis qui maintiennent votre platine de rue sur son support.
- Retirez délicatement votre platine de rue de son support mural.

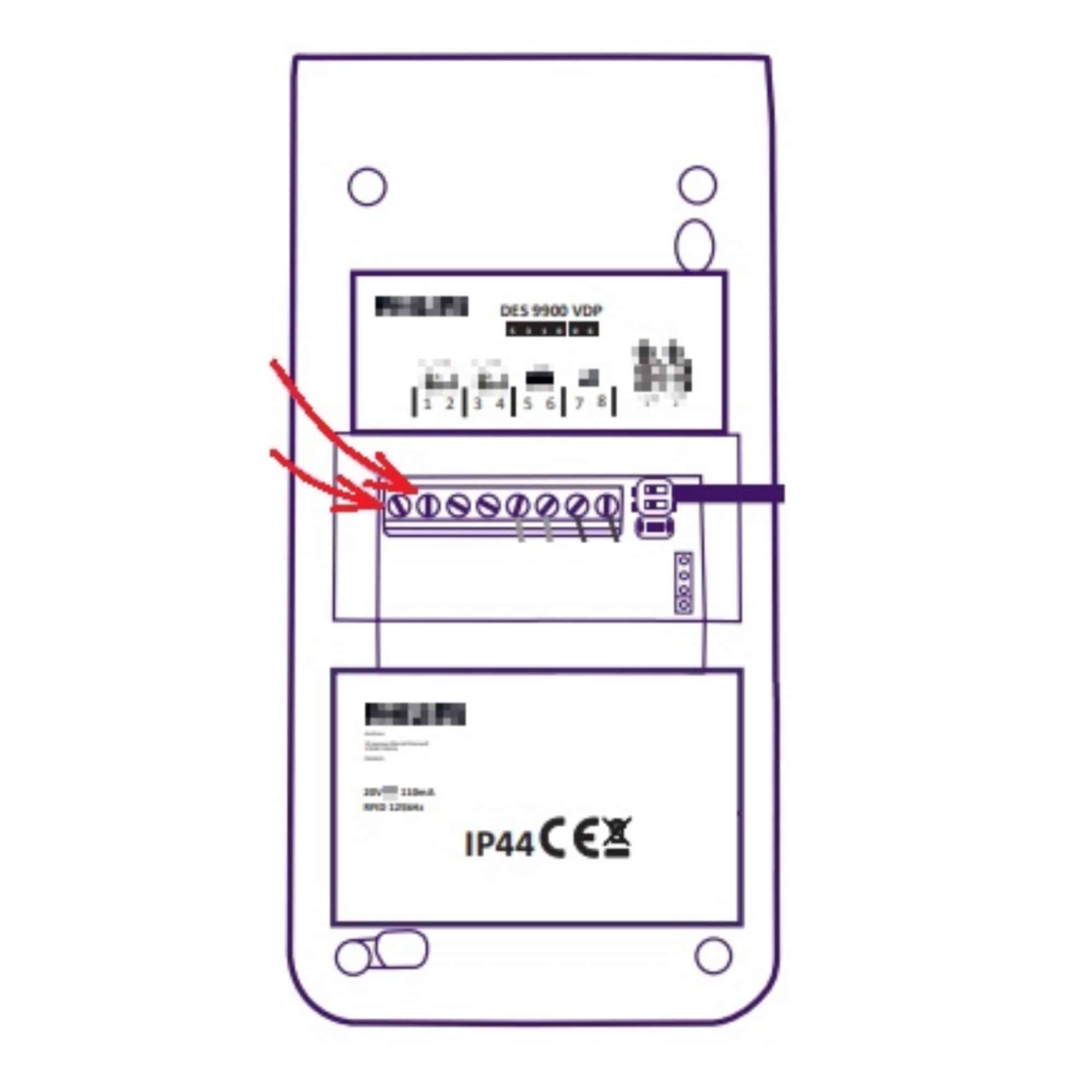

- Débranchez les deux fils reliant les bornes 1 et 2 du moniteur aux bornes 1 et 2 de la platine de rue.(Débranchez également les bornes 3,4 et 5,6 si vous disposez d’une gâche électrique et d’un portail)
- Amenez votre platine de rue à proximité de votre moniteur intérieur.
Etape 3: Démontage du Moniteur
- Retirez le moniteur de son support en le soulevant vers le haut et retournez le délicatement.
- Débrancher les fils présents sur les bornes 1/3 et 2/4.
Etape 4 : Connexion sur courte distance

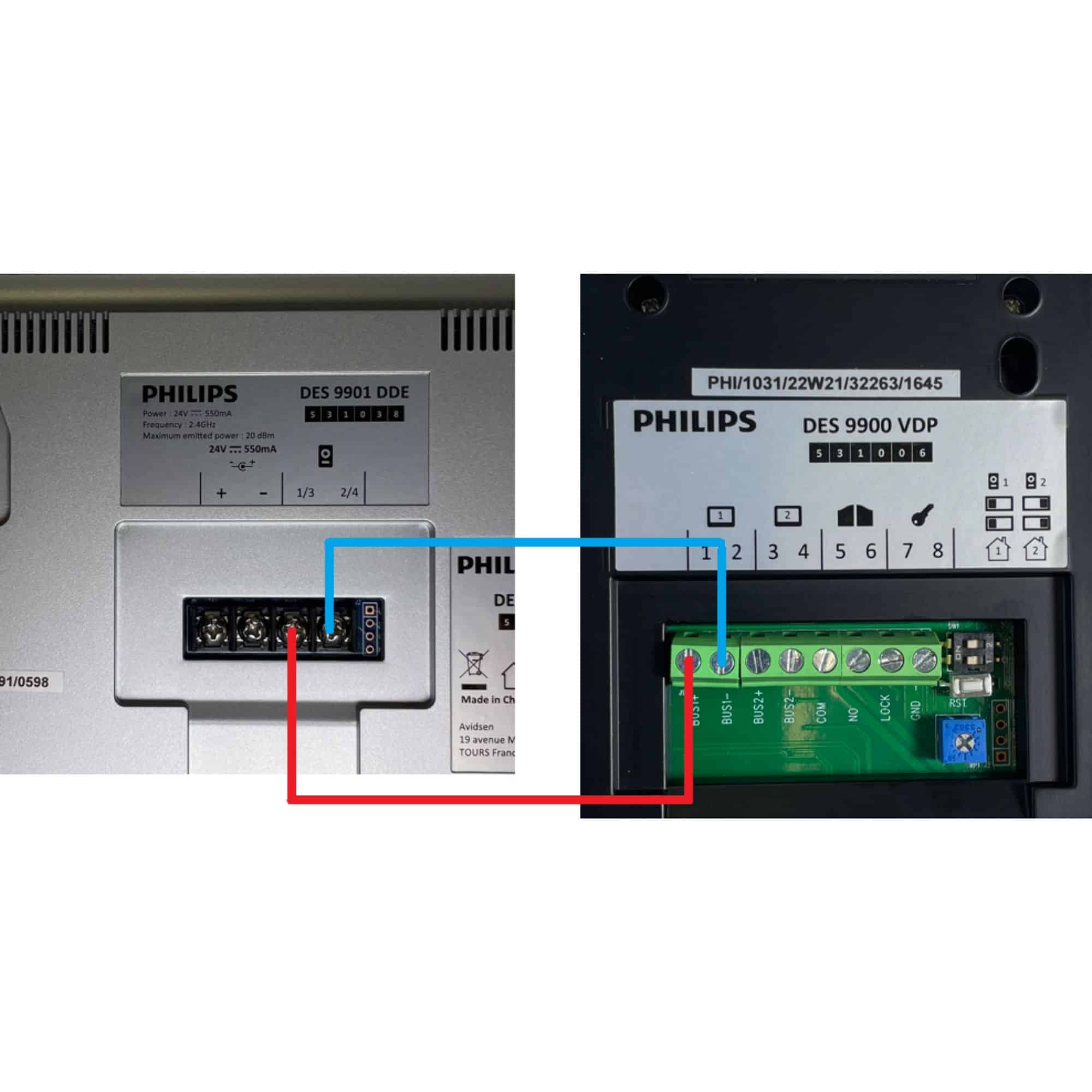

- Munissez vous d’un câble de 2m et de section 1.5mm² puis raccordez la borne 1/3 du moniteur sur la borne 1 de la platine de rue (fil rouge sur le schéma).
- Munissez vous d’un câble de 2m et de section 1.5mm² puis raccorder la borne 2/4 du moniteur sur la borne 2 de la platine de rue (fil bleu sur le schéma).
Etape 5 : Remise sous tension et test fonctionnel
- Rebranchez votre adaptateur secteur au 230V
ou
- Relevez le disjoncteur associé à votre appareil.
- Assurez vous du bon fonctionnement du produit.
- Dans le cas de figure où votre dysfonctionnement est identique, veuillez prendre contact auprès du support technique.
- Dans le cas de figure d’un fonctionnement correct de l’interphone, veuillez vérifier votre installation.
