Remplacement de la lentille pour la platine de rue Philips WelcomeEye
L'objectif de votre platine de rue est endommagé ou rayé ? Il sera nécessaire de le remplacer. Avant toute intervention ou maintenance, veuillez mettre hors tension chaque élément de votre portier vidéo et placez-vous sur une surface adaptée afin de ne pas rayer la lentille |
Difficulté : Facile Temps nécessaire : 10 minutes Nombre d’étapes : 5 Mise à jour : mai 2023 | Matériel nécessaire : Clé Antivol Platine de rue, Tournevis cruciforme Pièce(s) détachée(s) nécessaire(s) : Référence : 531006B Lentille de protection pour Platine de Rue Philips |
Etape 1 : Retirer la façade avant aluminium
- Dévisser la vis antivol se situant sur le dessous de la platine de rue grâce à la clé Antivol
- Retirer la façade avant aluminium
Etape 2 : Retirer la façade avant noire
- Retourner la façade avant aluminium afin d’avoir accès à son intérieur
- Dévisser les 4 vis de maintien de la façade avant noire à l’aide du tournevis
- Attention de ne pas perdre les vis
- Retourner la façade avant aluminium afin d’avoir accès à son extérieur
- Retirer la façade avant noire de la platine de rue
Etape 3 : Remplacement de la lentille

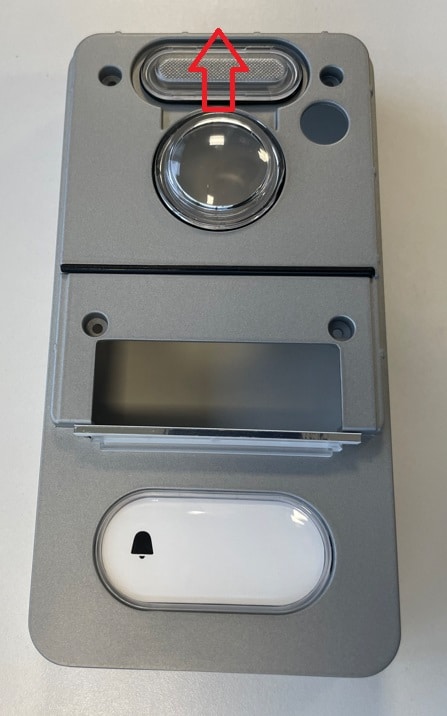

- Retirez la vieille lentille
- Repositionnez le joint de la lentille dans son emplacement
- Repositionnez la nouvelle lentille
Etape 4 : Remise en place de la façade avant noire

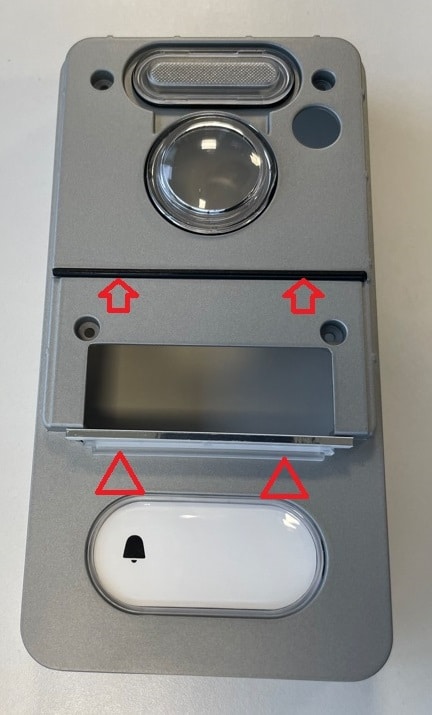

- Assurez-vous que le joint horizontal soit bien positionné dans son logement
- Assurez-vous que le diffuseur du rétroéclairage du bouton d’appel soit bien positionné dans son logement
- Repositionnez la façade avant noire de la platine de rue
Etape 5 : Remise en place de la façade avant.
- Retournez la façade avant aluminium afin d’avoir accès à son intérieur tout en maintenant la façade avant noire
- Revisser les 4 vis de la façade avant noire
- Assurez-vous qu’il n’y ait pas de jour entre la façade avant noire et la façade aluminium
- Remettre la façade avant sur la platine de rue
- Revisser la vis antivol
- Le remplacement est terminé
