• Le bouton de réinitialisation se situant derrière la platine de rue, il vous sera nécessaire de la démonter.
• Débrancher dans un premier temps l’adaptateur secteur de votre écran intérieur afin de travailler en toute sécurité.

• Démontez la face avant de votre platine de rue.
• Puis retirer les 2 vis qui la maintienne au mur :
• Retirer délicatement la platine de rue du mur et assurez vous que les fils du BUS1 et BUS2 sont toujours connectés.

• Rebranchez le moniteur à l’alimentation secteur et attendre son démarrage.

• Assurez vous que le passage d’un badge (quelque soit la couleur) devant le lecteur effectue un bip ou un double bip de la platine de rue.

Assurez vous d’avoir tous les badges à proximités afin de les programmer.

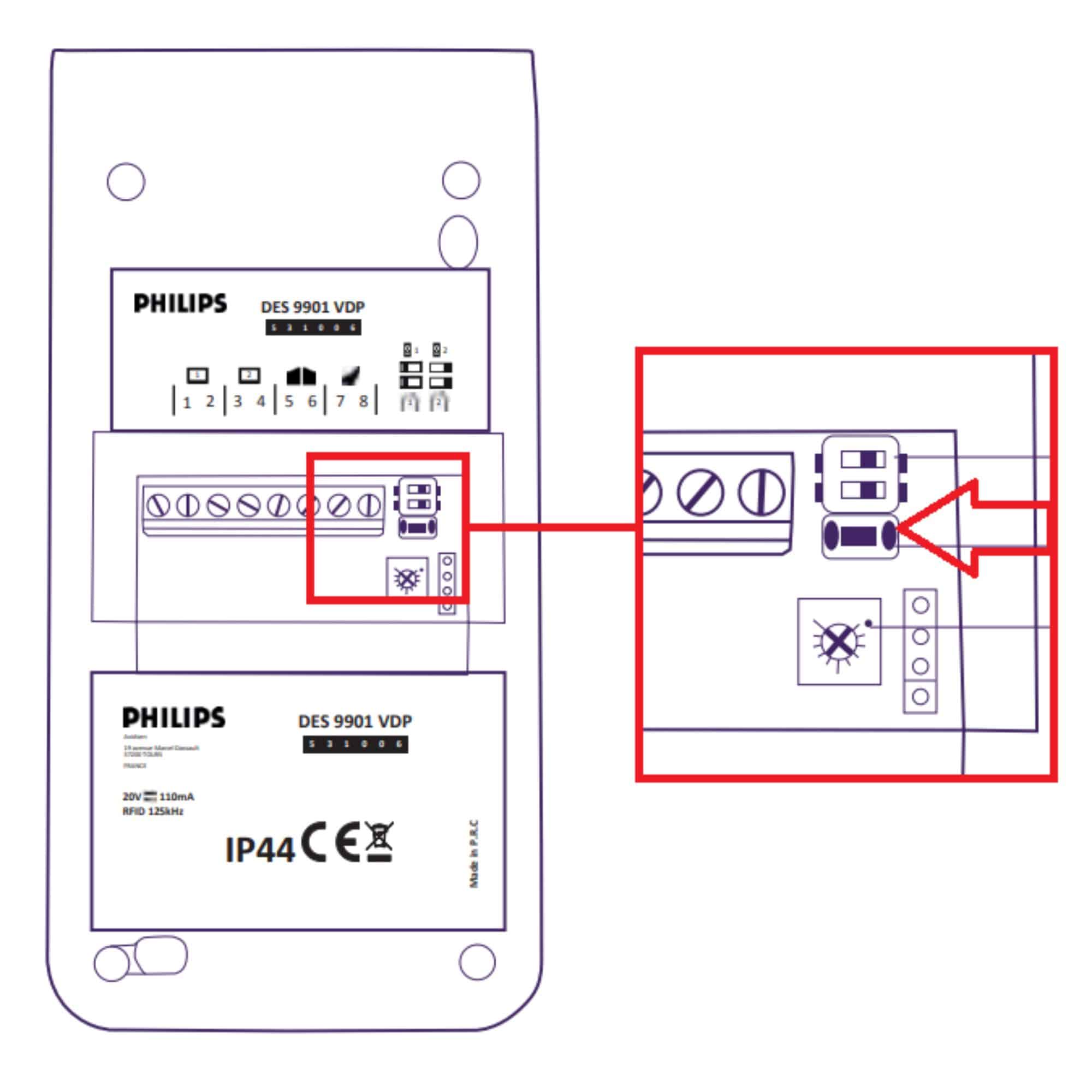

• Dans le cas d’une nouvelle installation de badges, veuillez retourner la platine de rue et appuyer sur le bouton RESET pendant 5 secondes  à l’arrière de la platine de rue.
• La platine de rue émettra 6 bips court

Rappel : Le passage d’un badge doit s’effectuer dans les 10 secondes après le passage d’un précèdent badge. Sinon, la platine de rue sort de son mode de programmation.

Si lors de la procédure, le passage d’un badge émet 2 bips court, cela signifie que la platine de rue est sortie de son mode de programmation. Veuillez reprendre la procédure.

Passez les badges dans l’ordre suivant.

• Badge jaune : la platine de rue émet 1 bip court
• Badge bleu : la platine de rue émet 1 bip court
• Badge rouge : la platine de rue émet 1 long
• Badge bleu : la platine de rue émet 4 bip court
• Badge gris 1 : la platine de rue émet 1 bip court
• Badge gris 2 : la platine de rue émet 1 bip court
• Attendre 10 secondes : la platine de rue émet un bip long

La programmation est terminé. Seul le passage des badges gris (utilisateurs) permettront de piloter votre gâche ou votre portail.

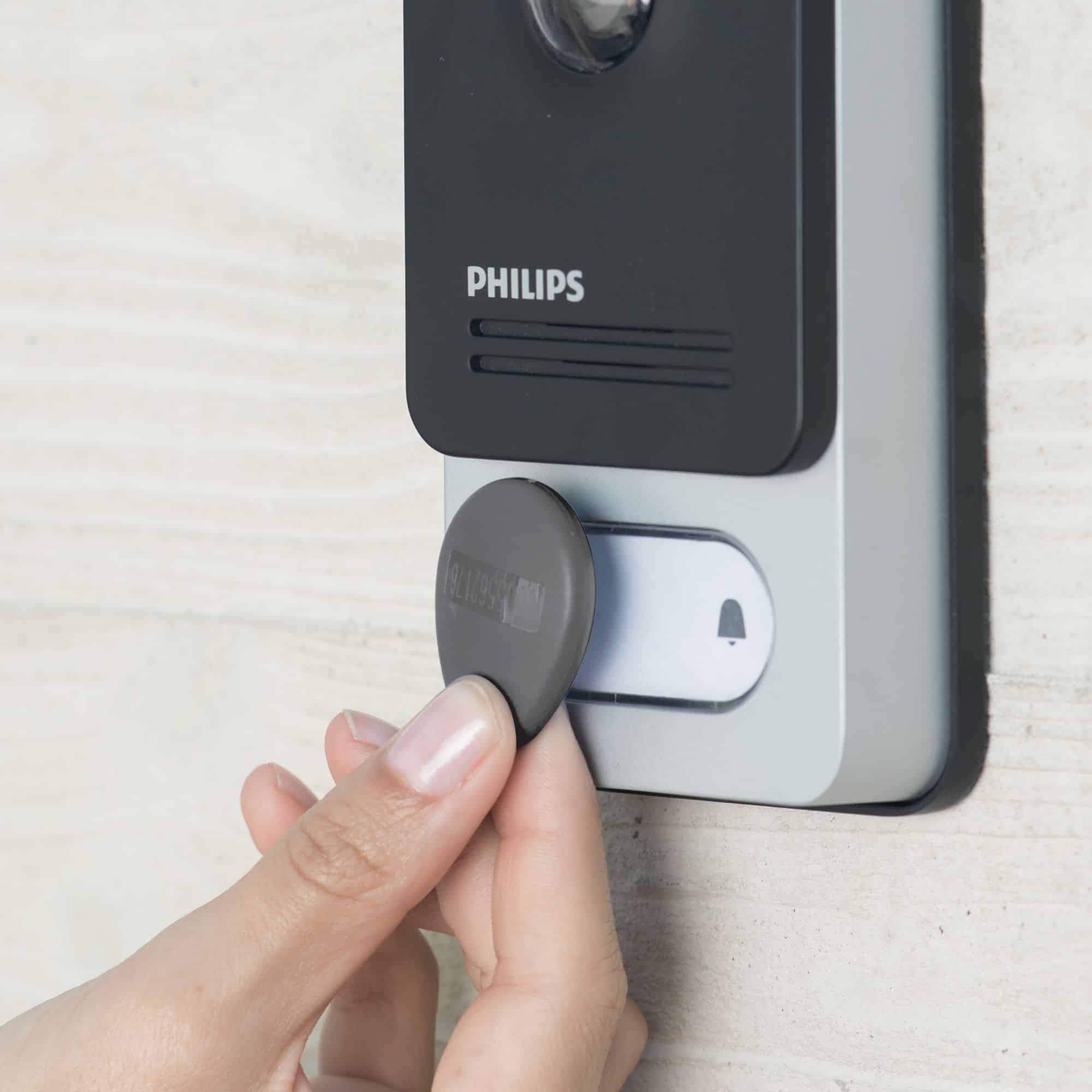

• Passez l’un des badge gris brièvement devant la platine de rue.
• La platine de rue émettra un bip court et l’alimentation de la gâche électrique s’effectuera sur les bornes 7 et 8 de la platine de rue.

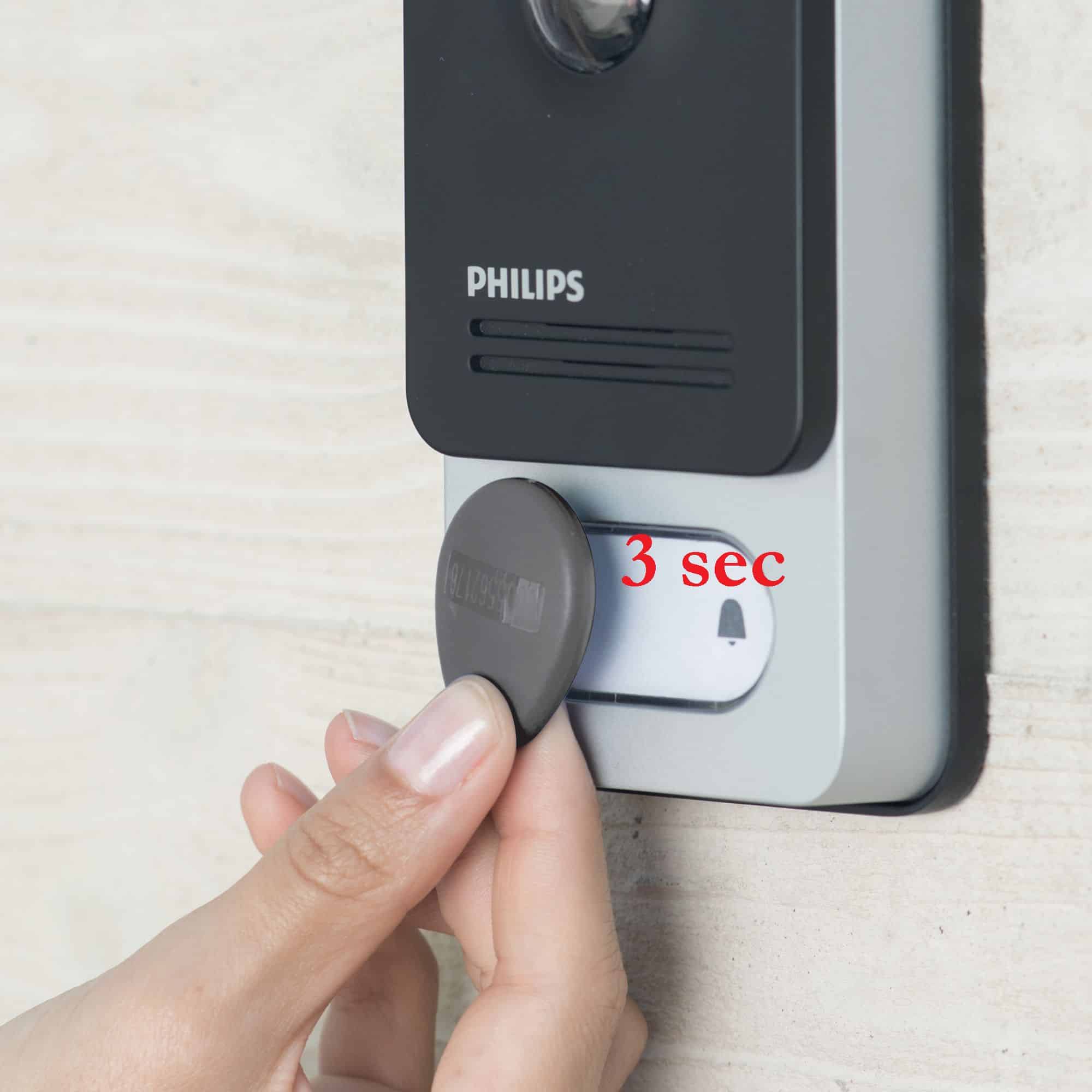

• Passez l’un des badge gris devant la platine de rue et laissez le pendant 3 secondes
• La platine de rue émettra un premier bip et 2 bip au bout des 3 secondes.
• La commande contact sec pour la motorisation s’effectuera sur les bornes 5 et 6 de la platine de rue (un petit clic se fera entendre dans la platine de rue).

• Réinstallez la platine de rue sur votre mur dans le sens inverse du démontage.

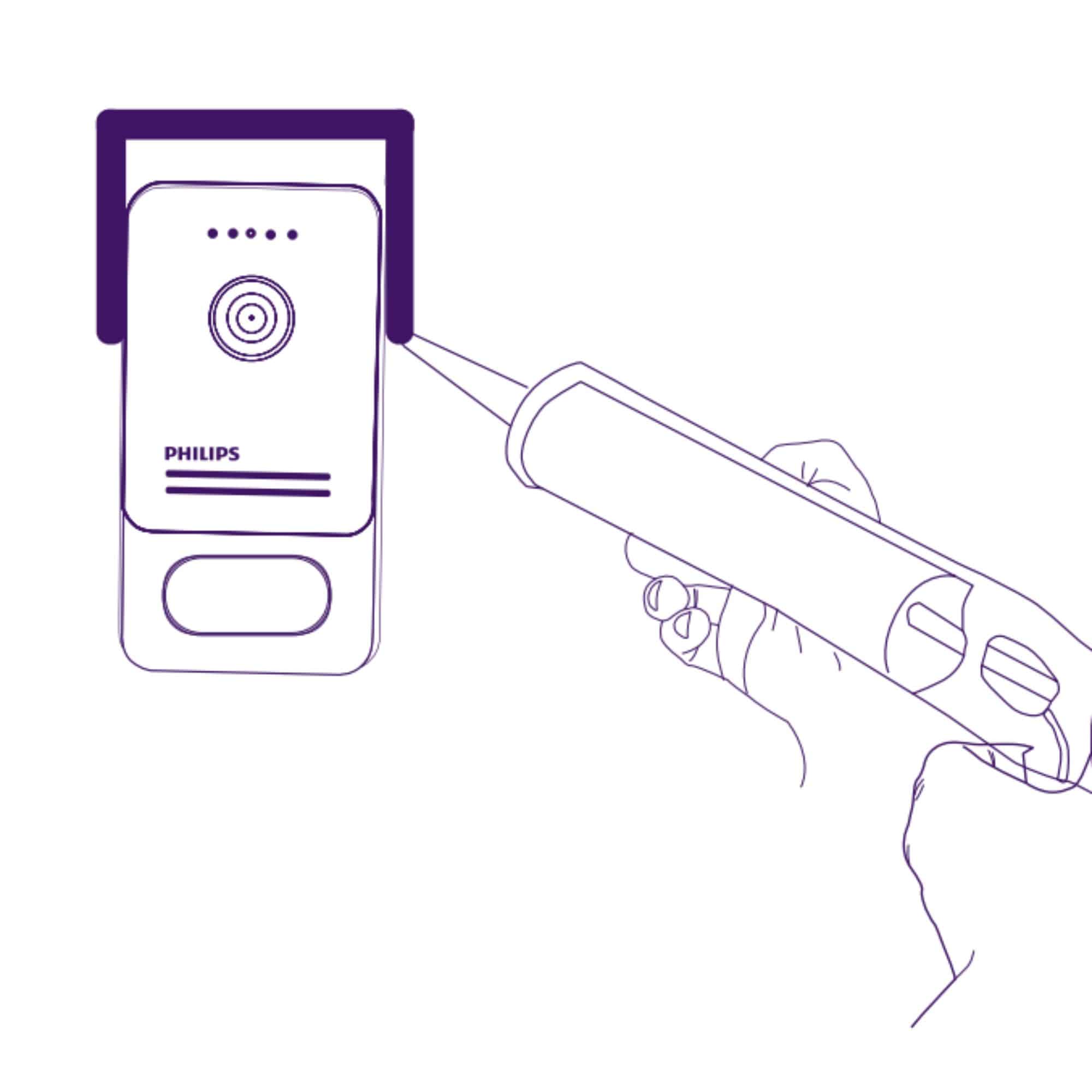

• Ne pas oublier la réinstallation du joint silicone afin de rendre étanche l’arrière de votre platine de rue.

Procédure uniquement valable si les badges administrateurs ont été programmés. Si ce n’est pas le cas, veuillez reprendre la procédure depuis l’Etape 1

Si lors de la procédure, le passage d’un badge émet 2 bips court, cela signifie que la platine de rue est sortie de son mode de programmation. Veuillez reprendre la procédure.

Passez les badges dans l’ordre suivant.

• Badge bleu : la platine de rue émet 4 bip court
• Badge gris  : la platine de rue émet 1 bip court
• Attendre 10 secondes : la platine de rue émet un bip long

Procédure uniquement valable si les badges administrateurs ont été programmés et que vous disposez du badge utilisateur à supprimer. Si ce n’est pas le cas, veuillez reprendre la procédure depuis l’Etape 1

Si lors de la procédure, le passage d’un badge émet 2 bips court, cela signifie que la platine de rue est sortie de son mode de programmation. Veuillez reprendre la procédure.

Passez les badges dans l’ordre suivant.

• Badge rouge : la platine de rue émet 4 bip court
• Badge gris à supprimer : la platine de rue émet 1 bip court
• Attendre 10 secondes : la platine de rue émet un bip long

Procédure uniquement valable si les badges administrateurs ont été programmés. Si ce n’est pas le cas, veuillez reprendre la procédure depuis l’Etape 1.

Si lors de la procédure, le passage d’un badge émet 2 bips court, cela signifie que la platine de rue est sortie de son mode de programmation. Veuillez reprendre la procédure.

Passez les badges dans l’ordre suivant.

• Badge jaune : la platine de rue émet 4 bip court
• Badge gris en votre possession : la platine de rue émet 1 bip court. Tout les badges gris seront supprimé.
• Attendre 10 secondes : la platine de rue émet un bip long
