Signification du voyant de l’onduleur
Votre kit solaire ne veut pas fonctionner ou rencontre des difficultés au fonctionnement ? Voici un tutoriel afin de comprendre les témoins et faire un prédiagnostic. |
Difficulté : Facile
Temps nécessaire : 5 minutes
Nombre d’étapes : 2
Mise à jour : avril 2025
Etape 1 : Localisation de l'onduleur
- L’onduleur dispose de voyants de fonctionnement vous indiquant son état de fonctionnement.

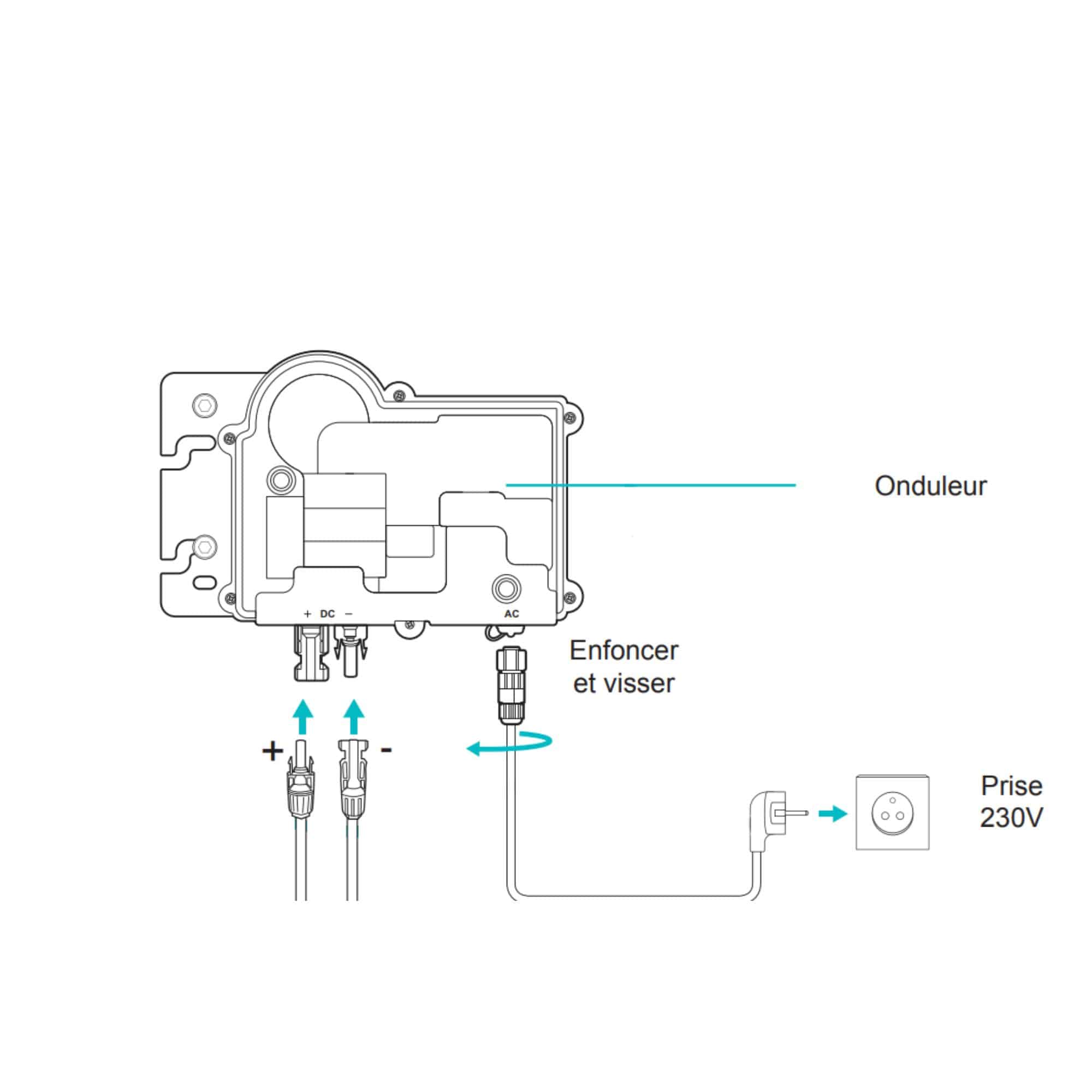

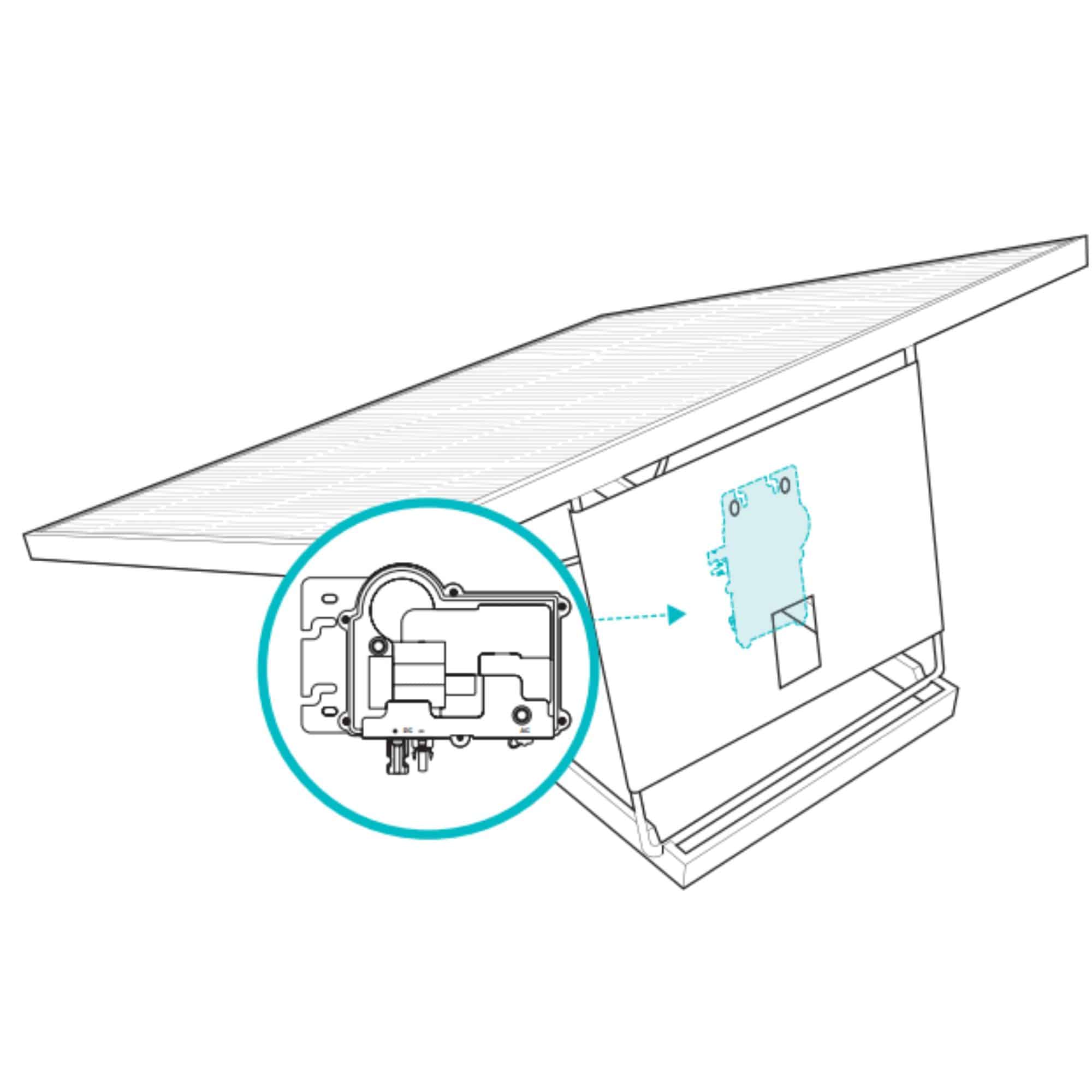

- Ce dernier se situe à l’extrémité du câble 230V et doit être installé sous l’un des panneaux solaires

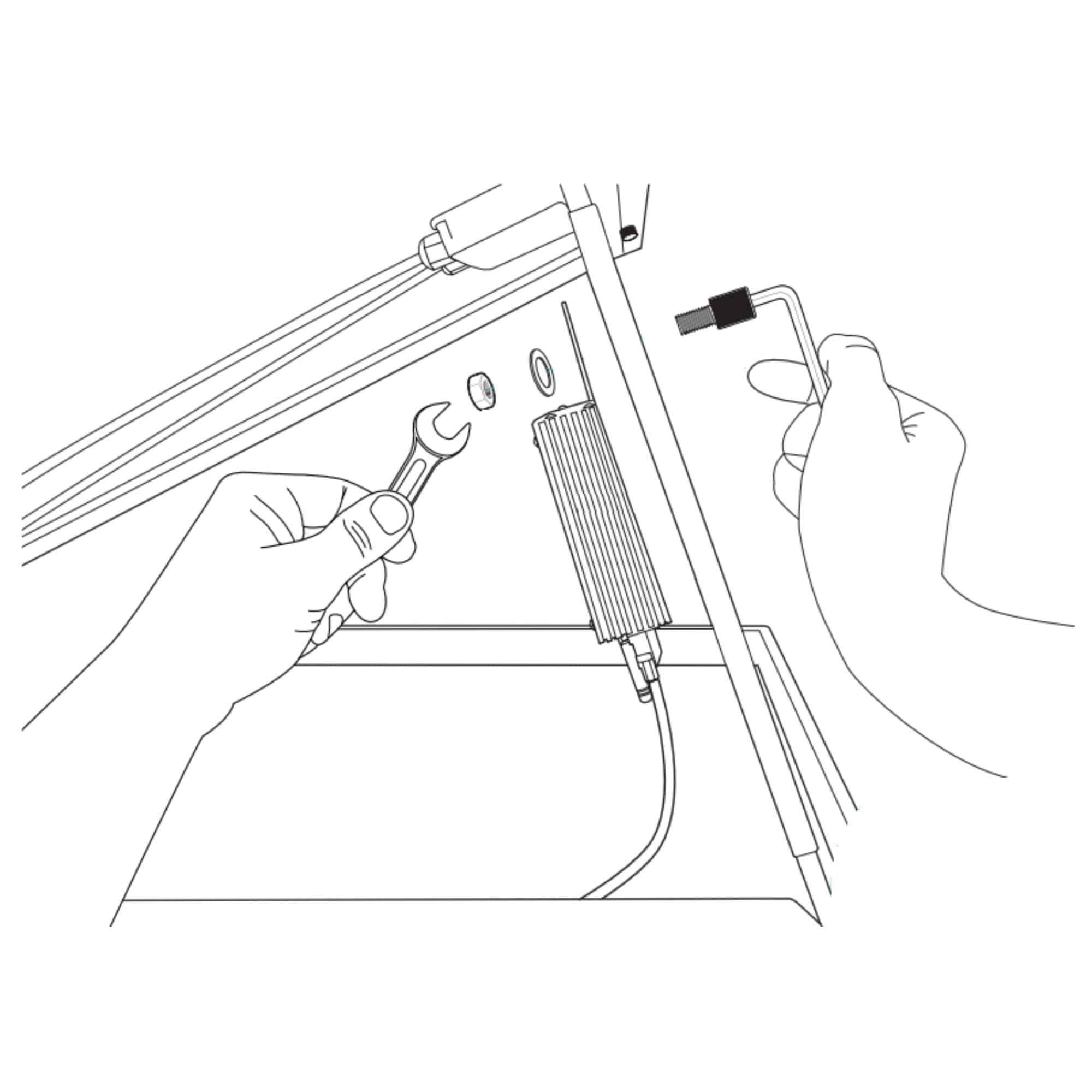

- Dévisser les deux vis du support onduleur pour l’extraire.
- Attention de ne pas faire chuter l’onduleur.
- Suivant l’ensoleillement extérieur, l’onduleur peut être très chaud.
- Manipuler l’onduleur avec précaution, ce dernier est relié au 230V .

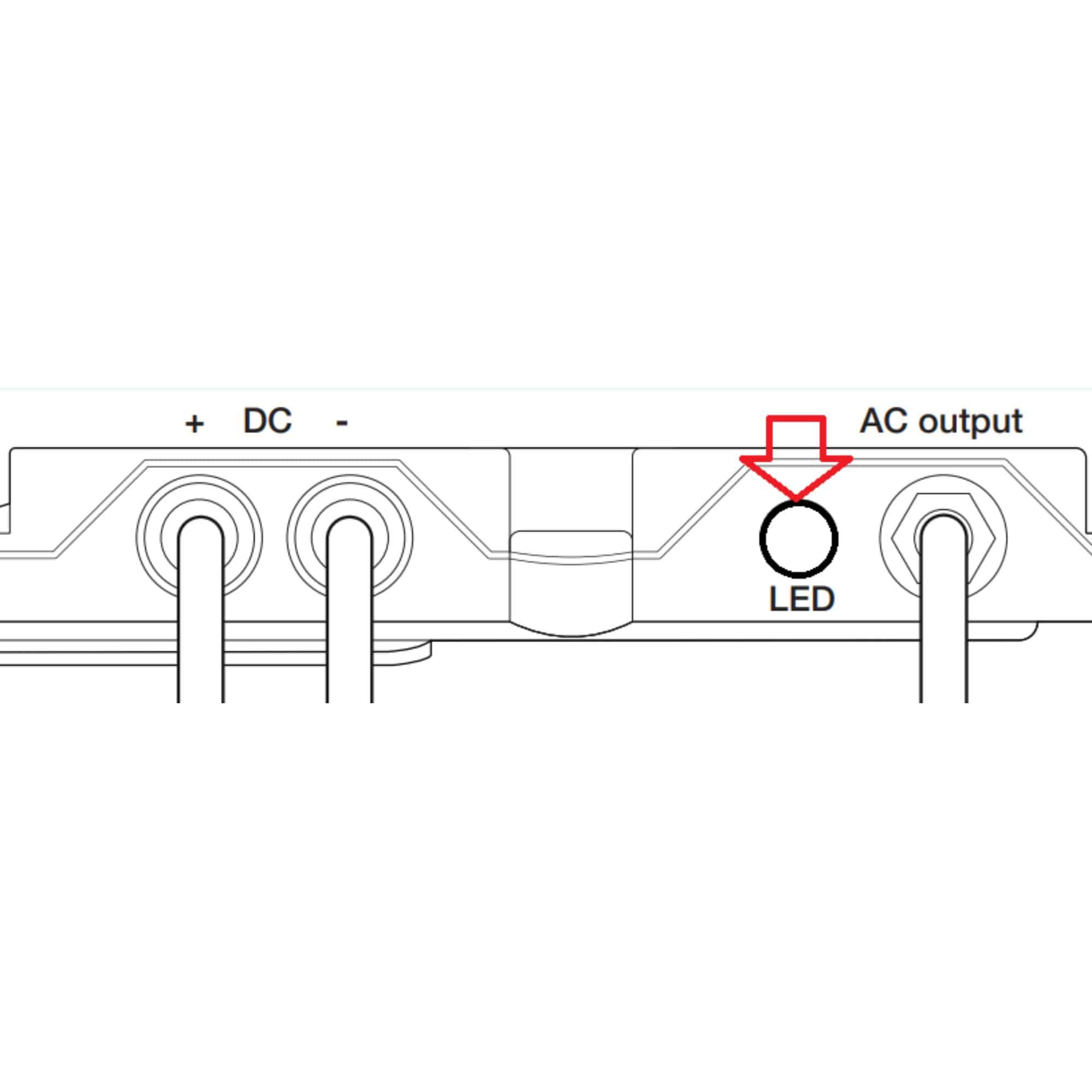

- L’onduleur ne dispose que d’un voyant. Il peut être de couleur verte, jaune ou rouge. Il peut être fixe ou clignotant.
Etape 2 : Signification du voyant
Voyant éteint
- L’onduleur n’est pas alimenté par les panneaux solaires.
- Il est normal que ce voyant soit éteint la nuit, à l’aube ou au crépuscule

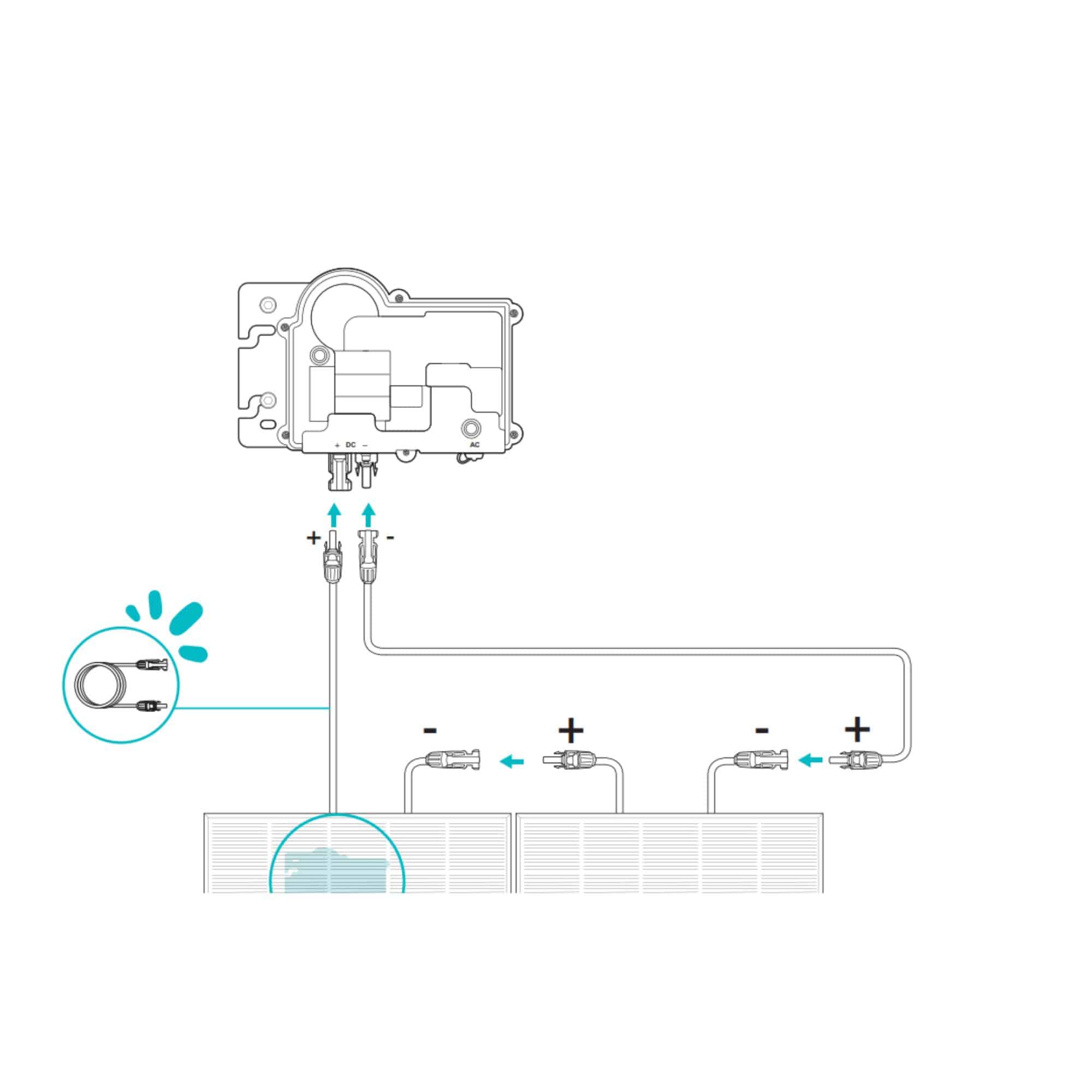

Solution : Assurez vous que les panneaux solaires soient tous connectés entre eux et que chaque fiche soit bien enfoncée.

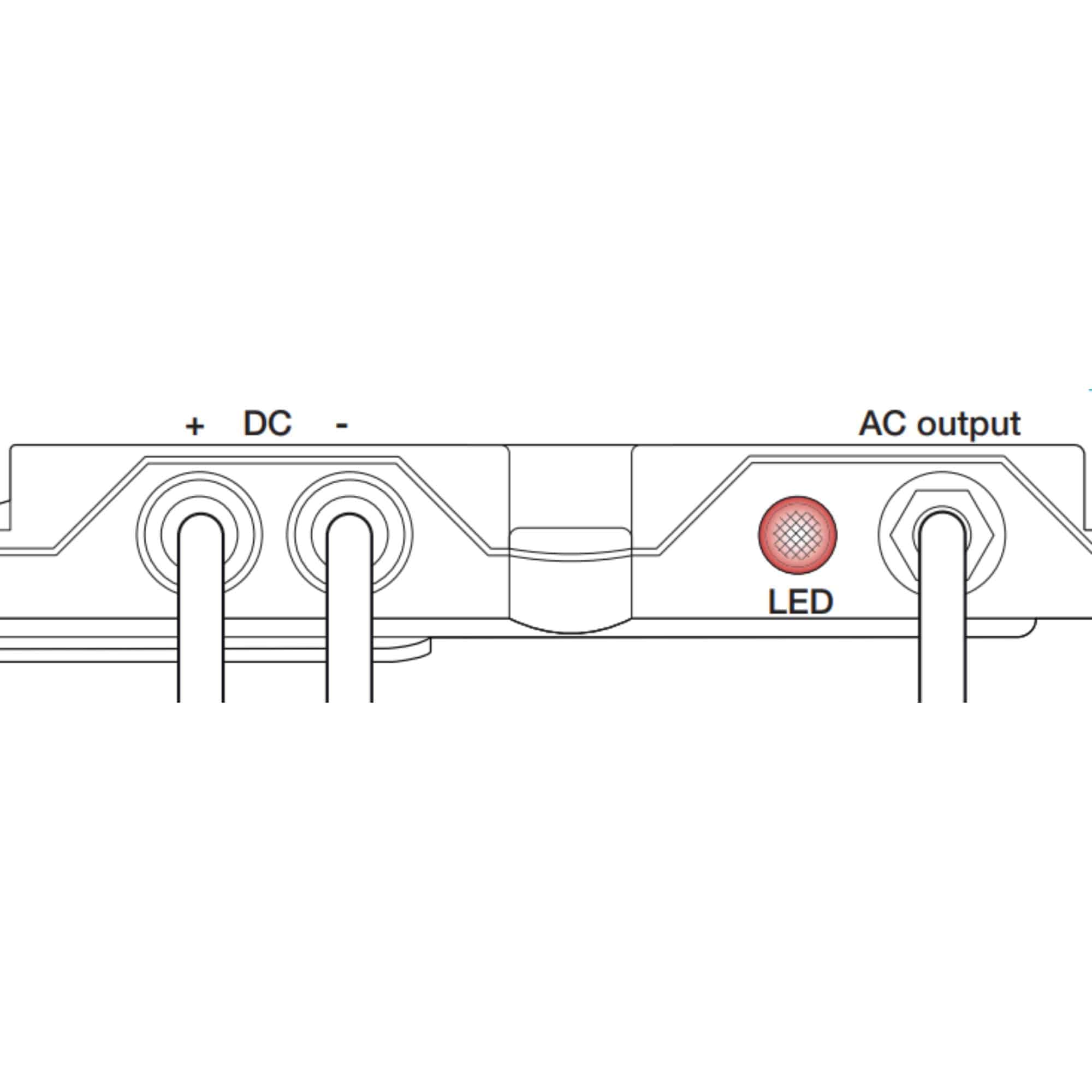

Voyant rouge Fixe
- L’onduleur est alimenté par les panneaux solaire mais n’est pas relié à une prise 230V
Solution : Assurez vous que l’onduleur soit branché sur une prise 230V et qu’il y ai bien du courant dans la prise.
Voyant rouge Clignotant
- L’onduleur rencontre une anomalie.
- Débranchez dans l’ordre la prise 230V et le panneau solaire
- Attendre 2 minutes
- Rebranchez les panneaux solaires
- Le voyant rouge devrait être fixe. Dans le cas contraire, veuillez contacter le support technique.
Voyant jaune clignotant
- L’onduleur est alimenté par les panneaux solaires, est relié à une prise 230V mais n’est pas connecté au Wifi.
- Le kit solaire produit du courant dans cette configuration.
Solution : Il suffit de connecter votre kit solaire en wifi à votre box internet en vous laissant guider par l’application AvidsenHome

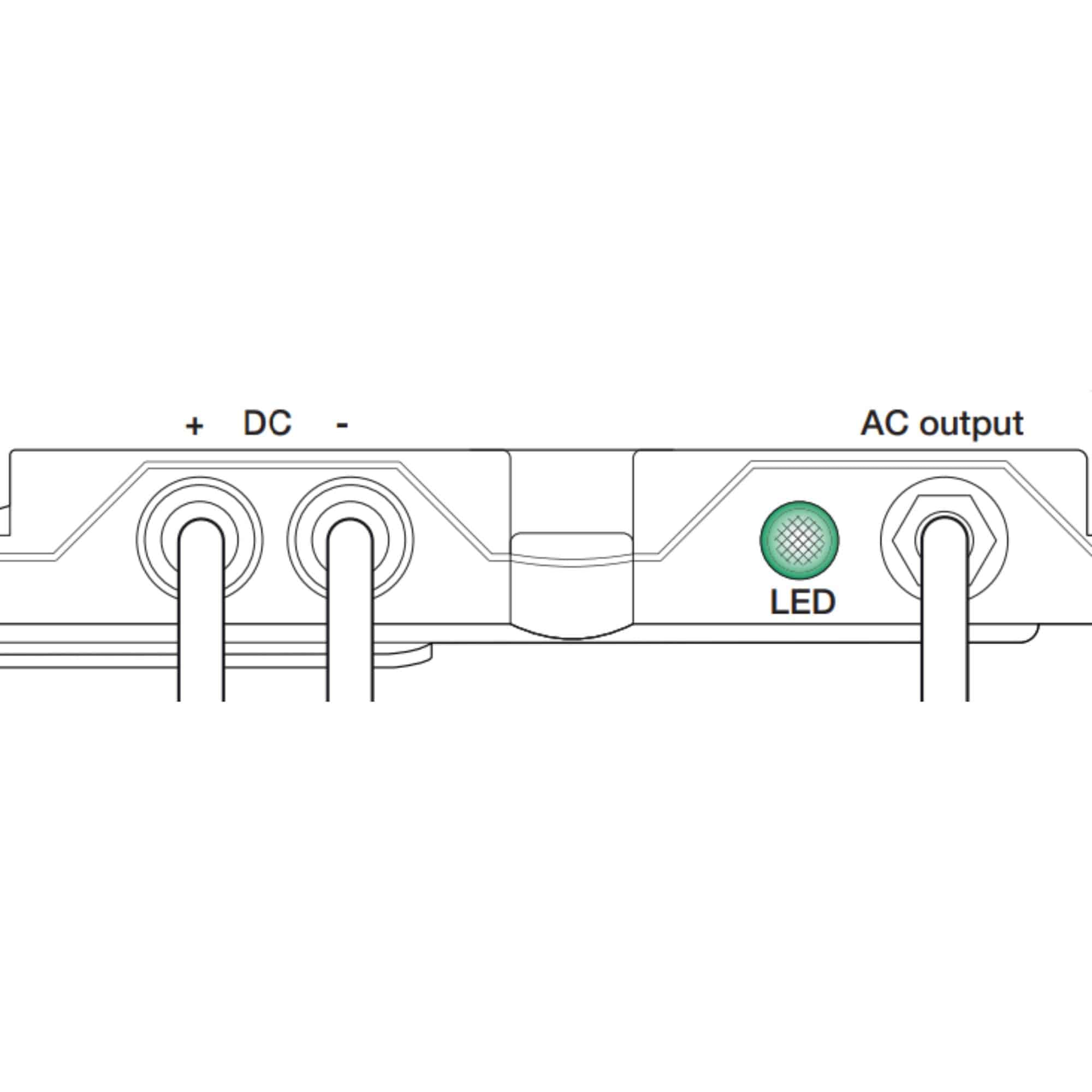

Voyant vert fixe
- L’onduleur est en train de démarrer
Solution : Patientez 2 minutes. Si après 2 minutes le voyant vert est toujours fixe, assurez vous que les panneaux solaires soient correctement exposés au soleil.
Voyant vert clignotant
- Il s’agit du fonctionnement normal de l’onduleur. L’onduleur est alimenté par les panneaux solaires a son meilleur point MPPT, est connecté au Wifi et est connecté à une prise 230V.
- Le kit solaire produit du courant dans cette configuration.
