Contrôler ses panneaux solaires
Vous souhaitez contrôler le bon fonctionnement des panneaux solaires ? Voici un tutoriel qui vous indique les points de contrôle. |
Difficulté : Facile
Temps nécessaire : 10 minutes
Nombre d’étapes : 4
Mise à jour : avril 2025
Etape 1 : Déconnexion des panneaux solaires

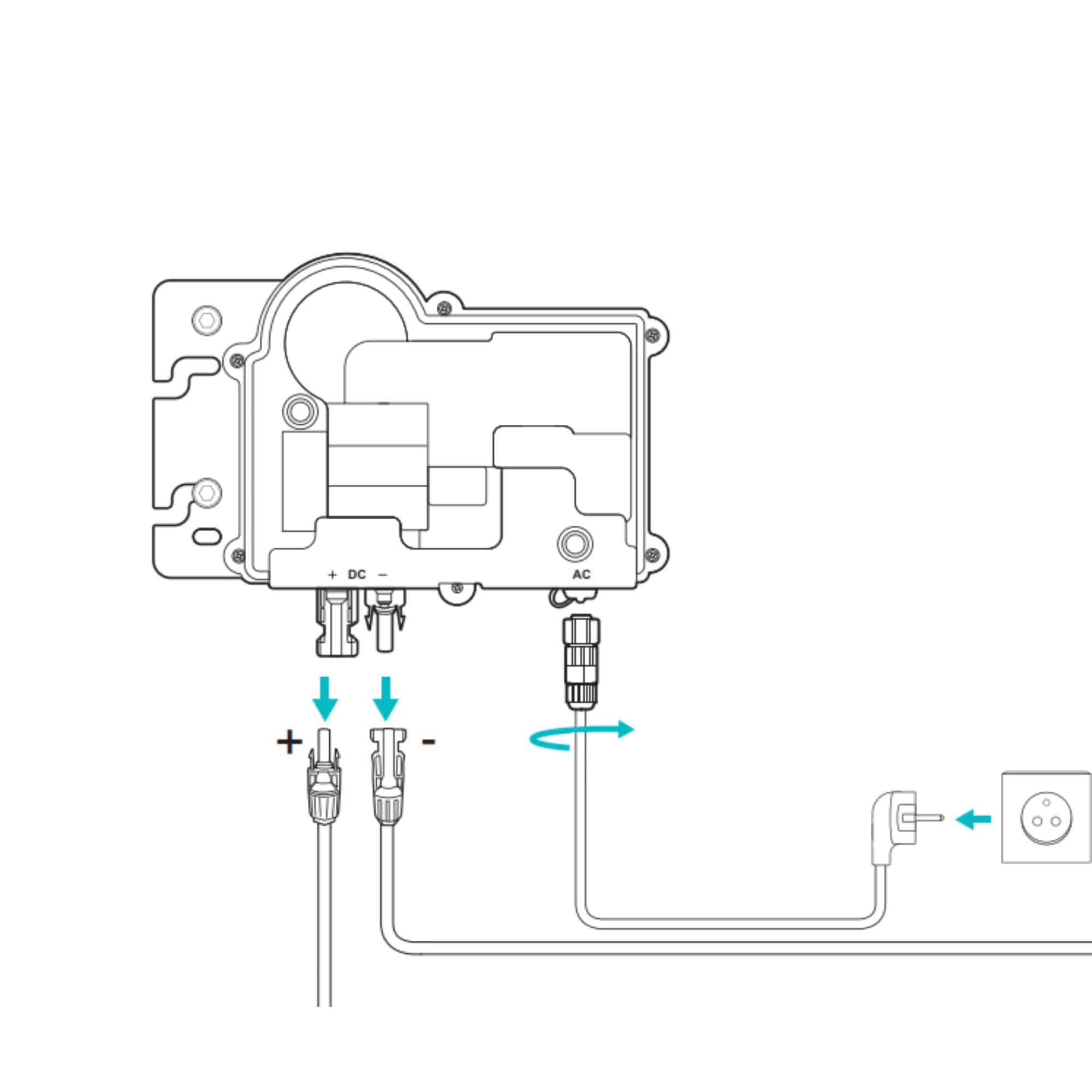

- Afin de travailler en toute sécurité, veuillez débrancher l’onduleur de la source d’alimentation 230V, puis ensuite, veuillez débrancher vos panneaux solaires

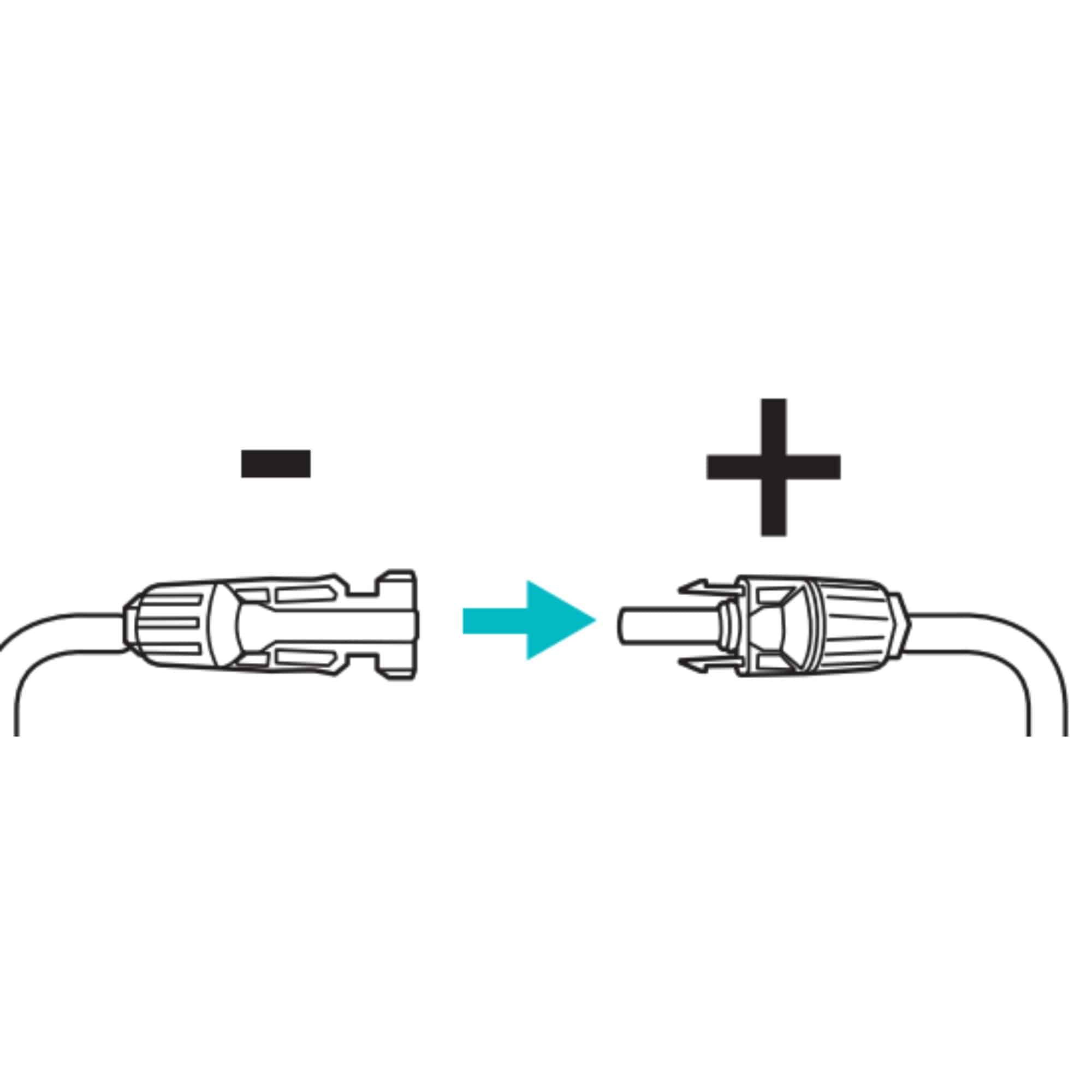

- Déconnectez les panneaux solaires en appuyant sur les connecteurs MC4 et en tirant sur les connecteurs
Etape 2 : Contrôle visuel
- Assurez vous que le panneau solaire ne soit pas sale ou endommagé. Un panneau solaire encrassé peut perdre jusqu’à 15% de production.
Il vous est possible de nettoyer les panneaux solaire avec de l’eau tiède et un chiffon doux. Ne pas utiliser de produits détergents Ne pas gratter la surface du panneau afin de ne pas rayer le verre de surface.

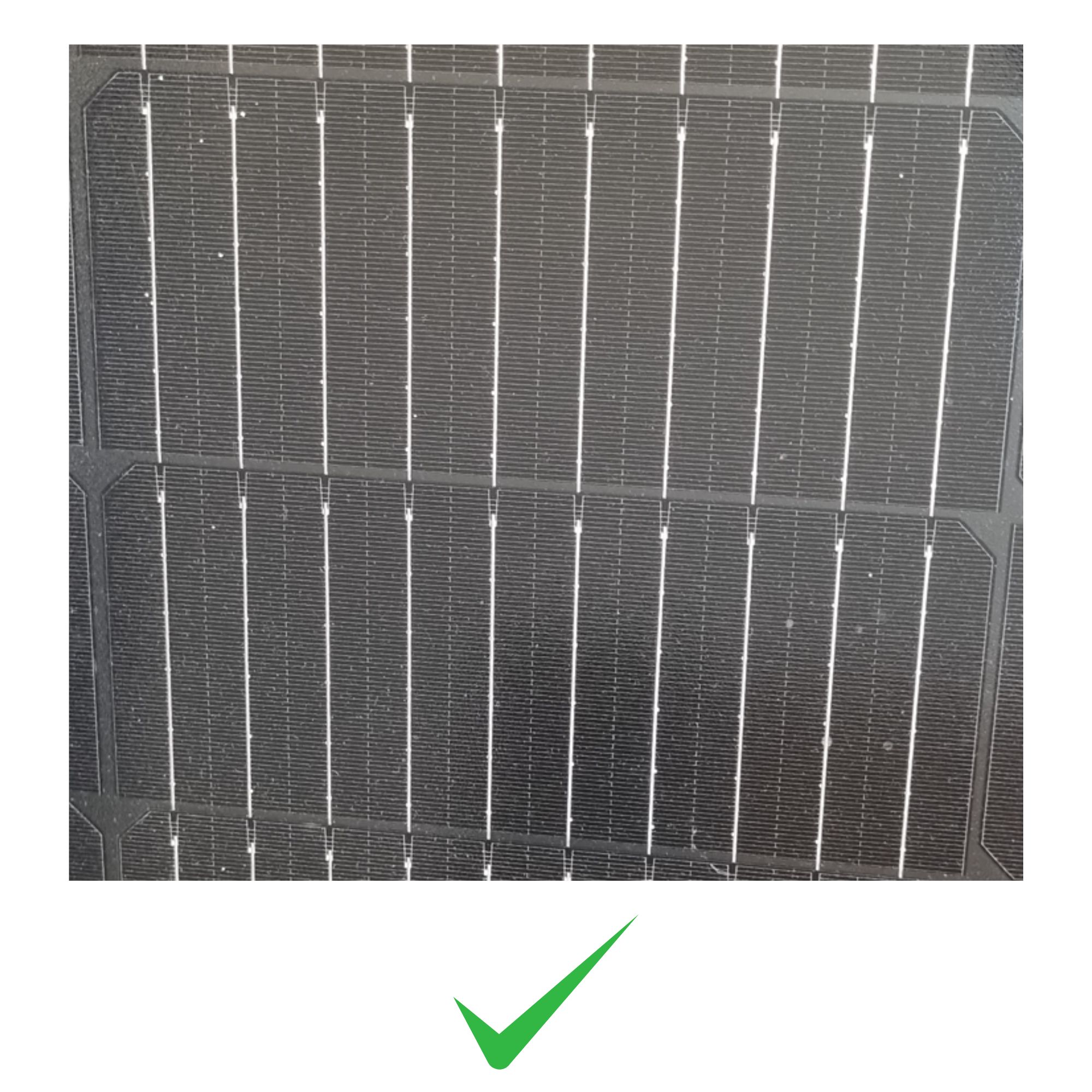

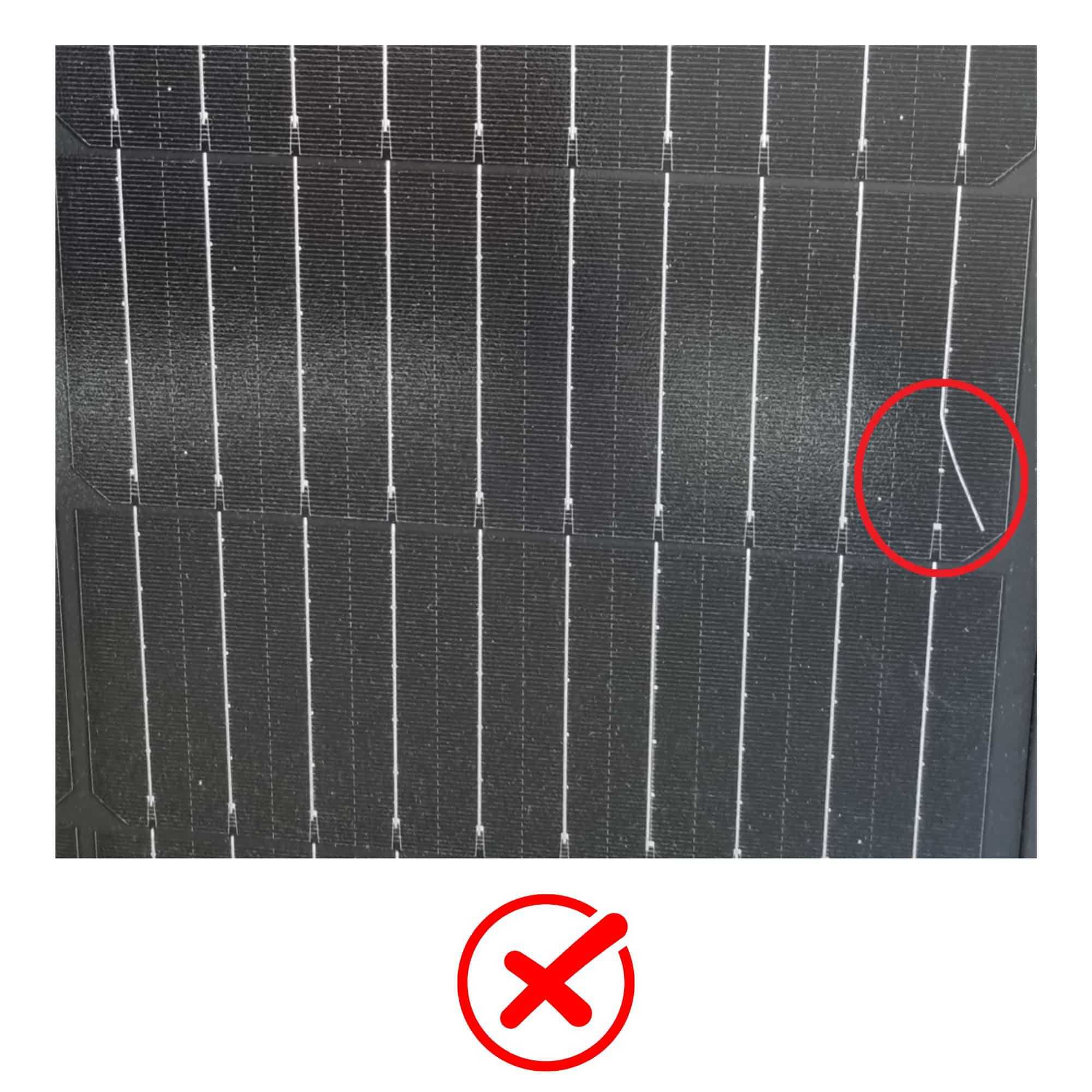

- Vérifiez que chaque ligne de soudure reliant les cellules soient parfaitement droite.
- En cas de coupure ou détérioration du panneau solaire, sa production sera plus ou moins impactée.
Etape 3 : Contrôle des performances à vide

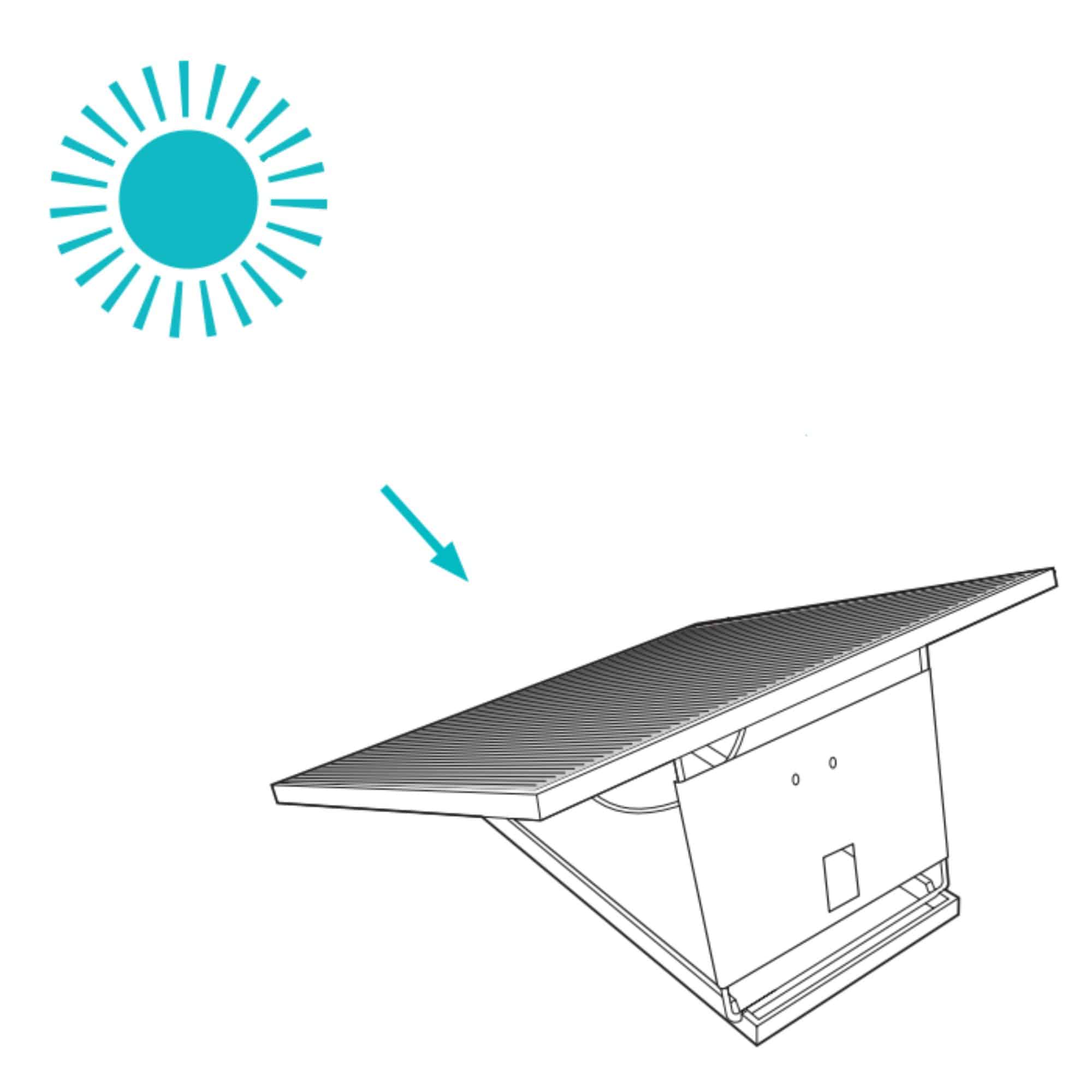

- Positionnez votre panneau solaire en plein soleil.

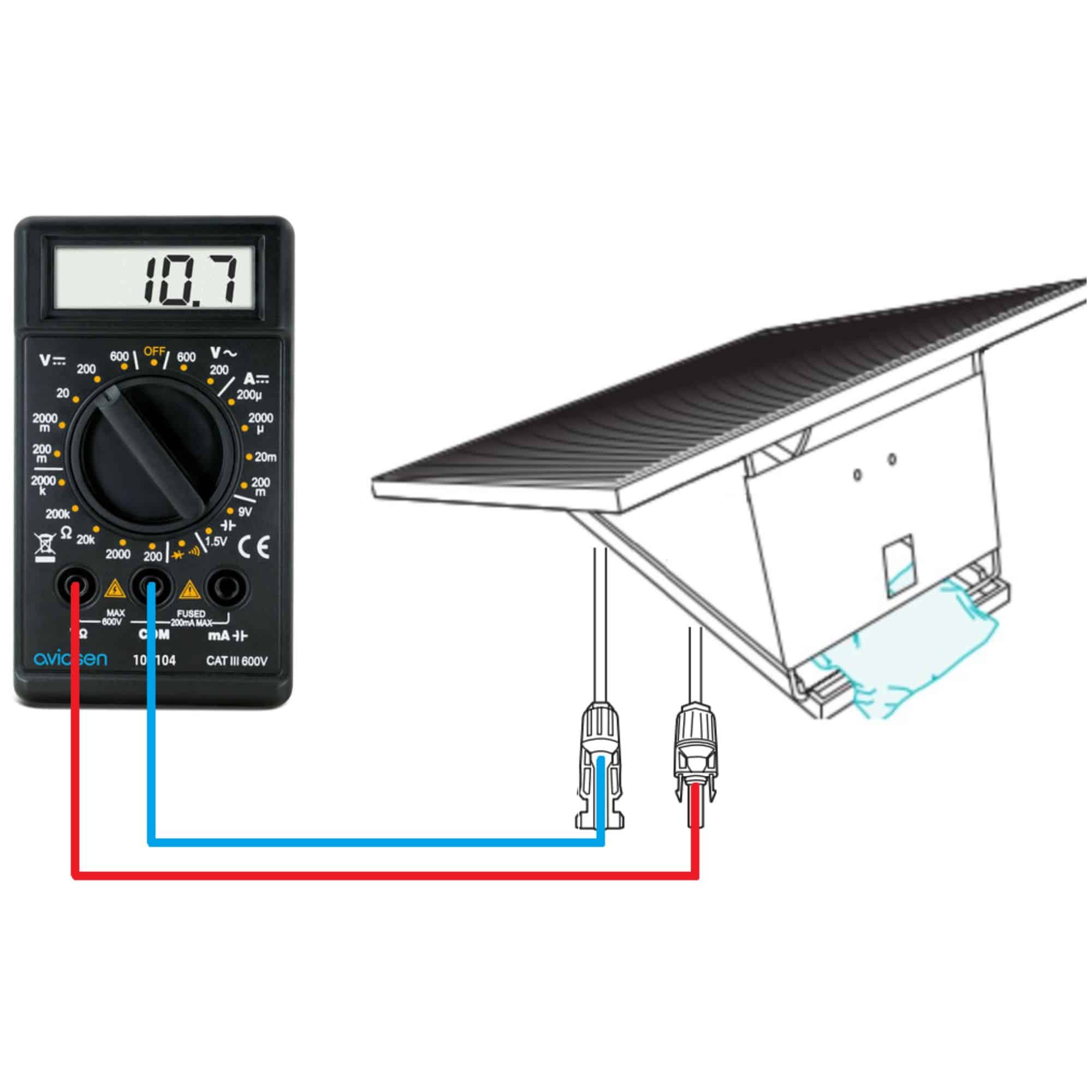

- A l’aide d’un multimètre, veuillez contrôler la tension de chaque panneau solaire.

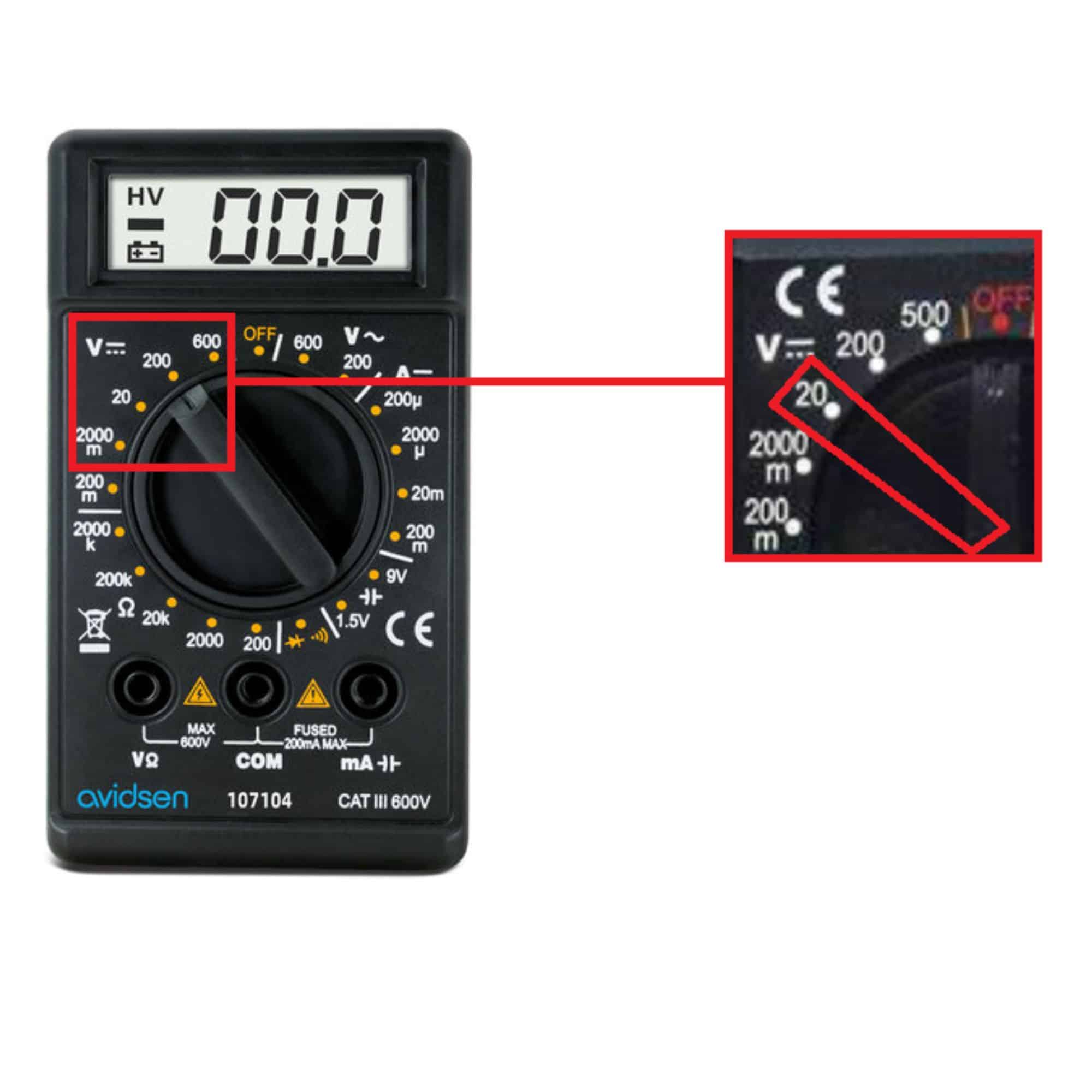

- Configurez votre multimètre afin de mesurer une tension 200Vdc.
- Positionnez la borne Volt de votre multimètre sur le connecteur « + » du panneau solaire.
- Positionnez la borne Gnd de votre multimètre sur le connecteur « – » du panneau solaire.
- En plein soleil et à vide, chaque panneau solaire doit fournir 25,6Vdc.
Etape 4 : Vérification des panneaux solaires en charge
- Rebranchez chaque panneau solaire à l’onduleur et rebranchez l’onduleur à votre prise 230V
- Patientez environ 3 minutes pour le démarrage de votre onduleur.

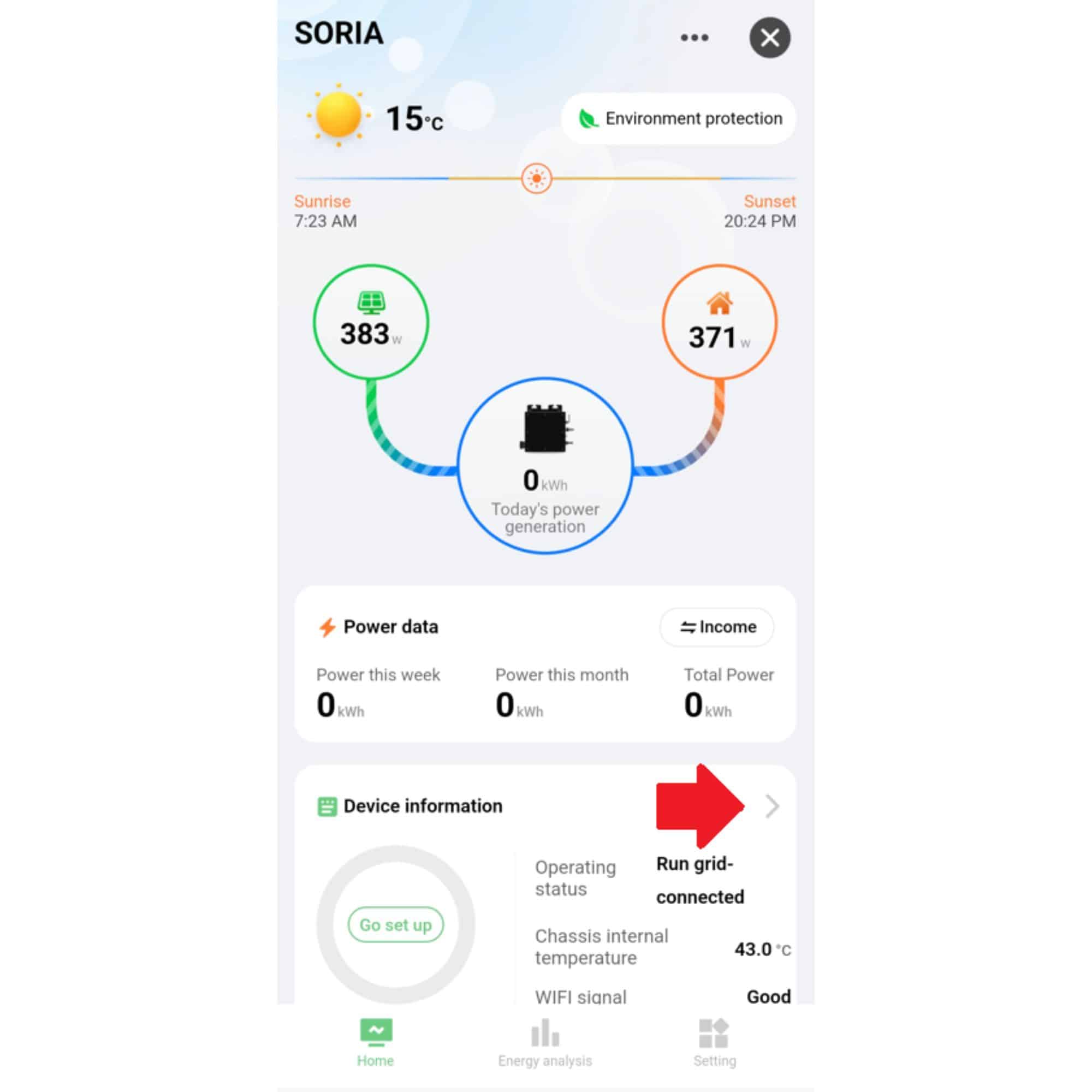

- Puis lancez votre application AvidsenHome

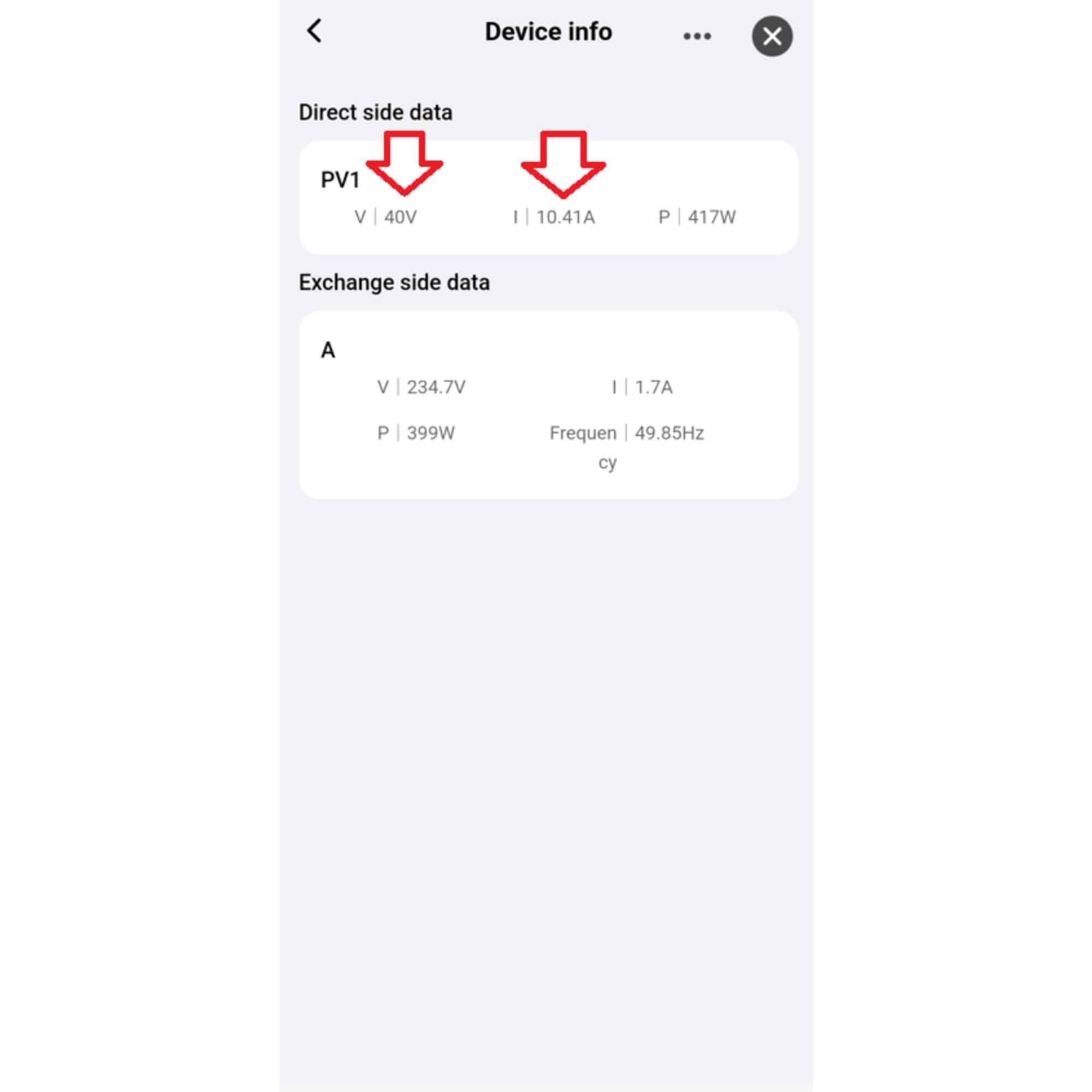

- Sur la page d’accueil du kit SORIA, appuyez sur « Device Information »
- La valeur « V » correspond à la tension fournie par vos panneaux solaires. Avec 2 panneaux solaires conformes, vous devriez avoir une valeur supérieure à 35V
- La valeur « Courant photovoltaïque » correspond à l’intensité produite par vos panneaux solaires. Cette Valeur va dépendre du positionnement de vos panneaux solaires ainsi que de la puissance lumineuse du soleil. Une bonne exposition doit avoisiner les 9A.

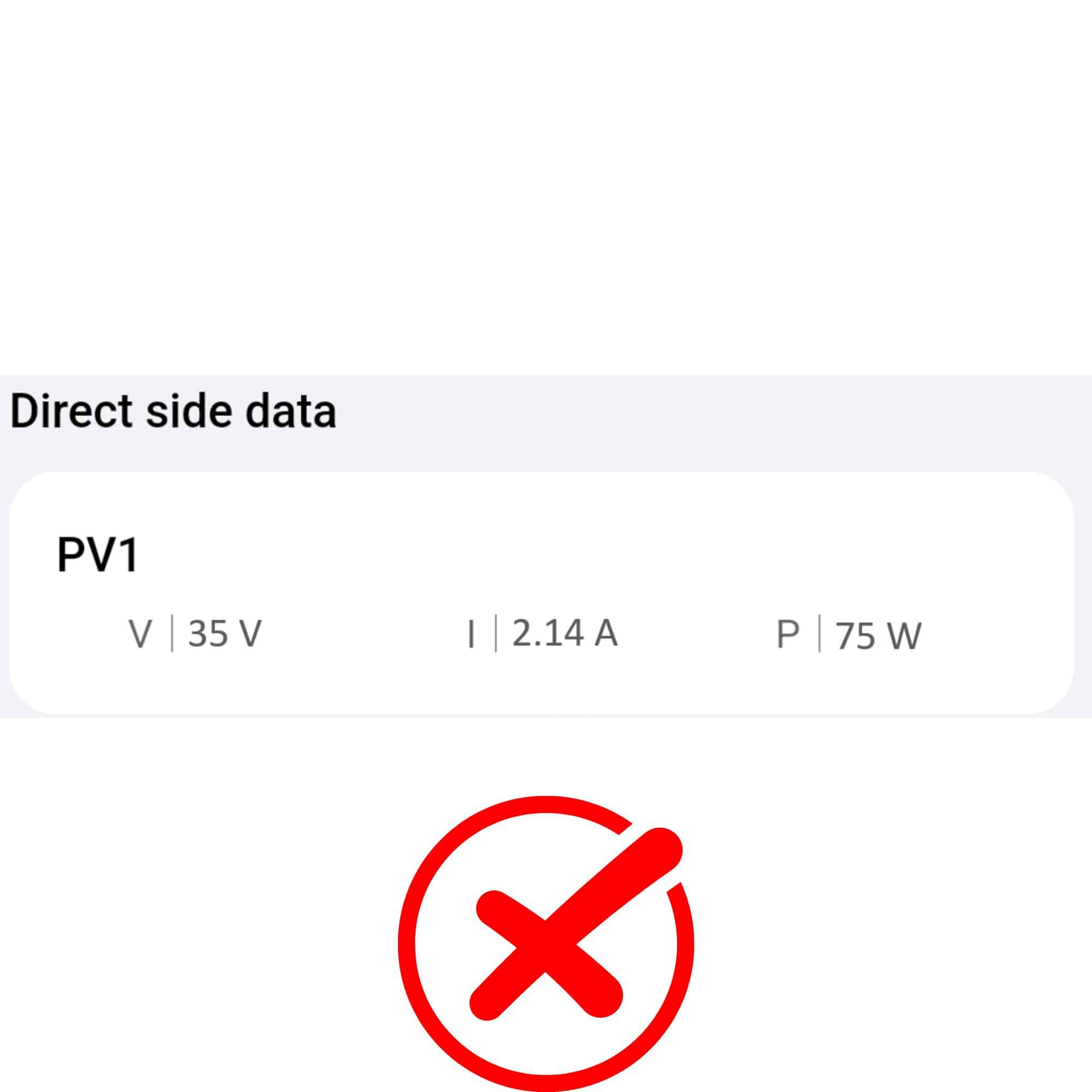

Exemple avec un panneau solaire mal connecté ou défaillant
- Tension Photovoltaïque incorrect
- Courant Photovoltaïque correct
Exposition incorrect ou faible intensité lumineuse
- Tension Photovoltaïque correct
- Courant Photovoltaïque incorrect
Il est normal d’avoir ces valeurs en automne ainsi qu’en hiver.
