• L’onduleur dispose de voyants de fonctionnement vous indiquant son état de fonctionnement.

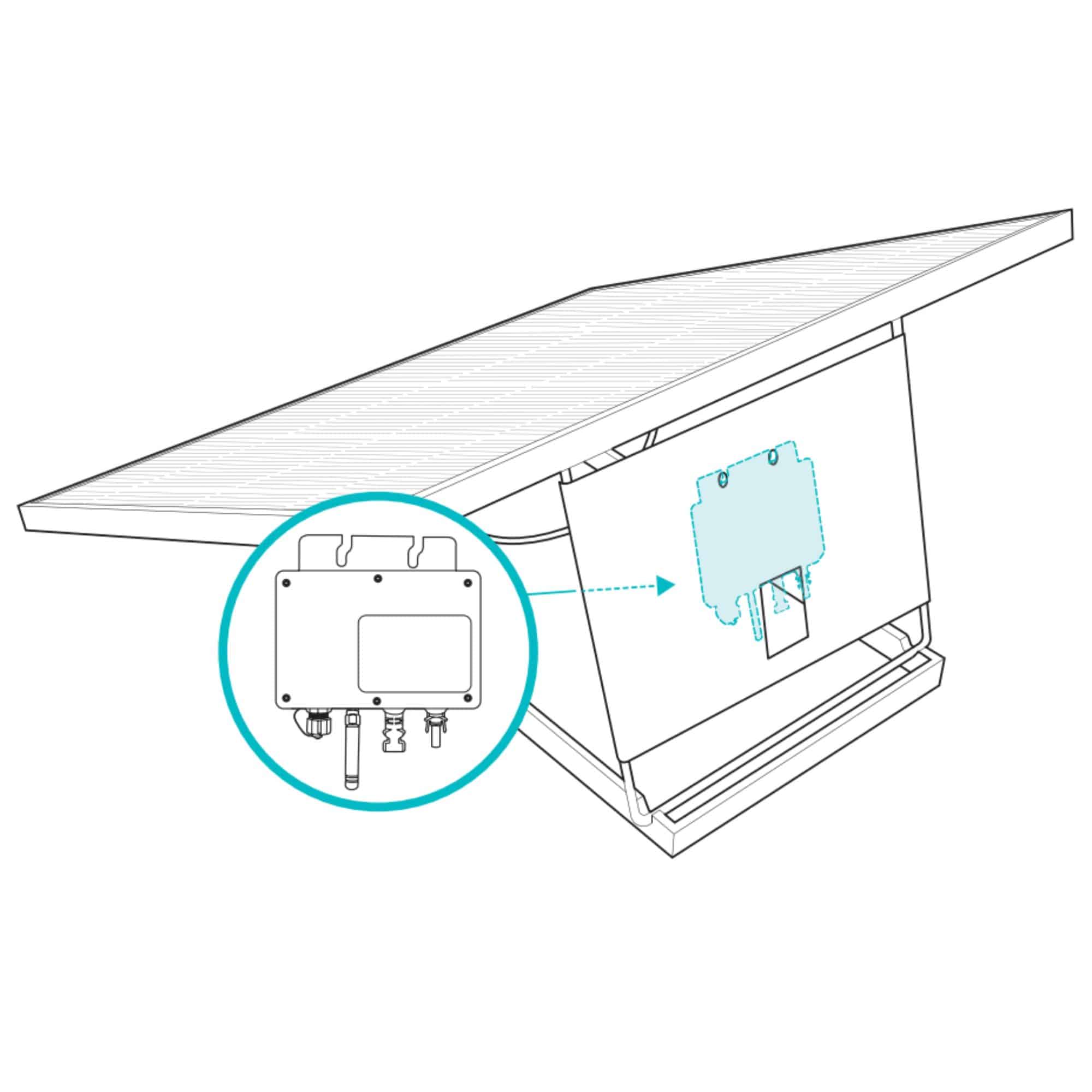

• Ce dernier se situe à l’extrémité du câble 230V et doit être installé sous l’un des panneaux solaires

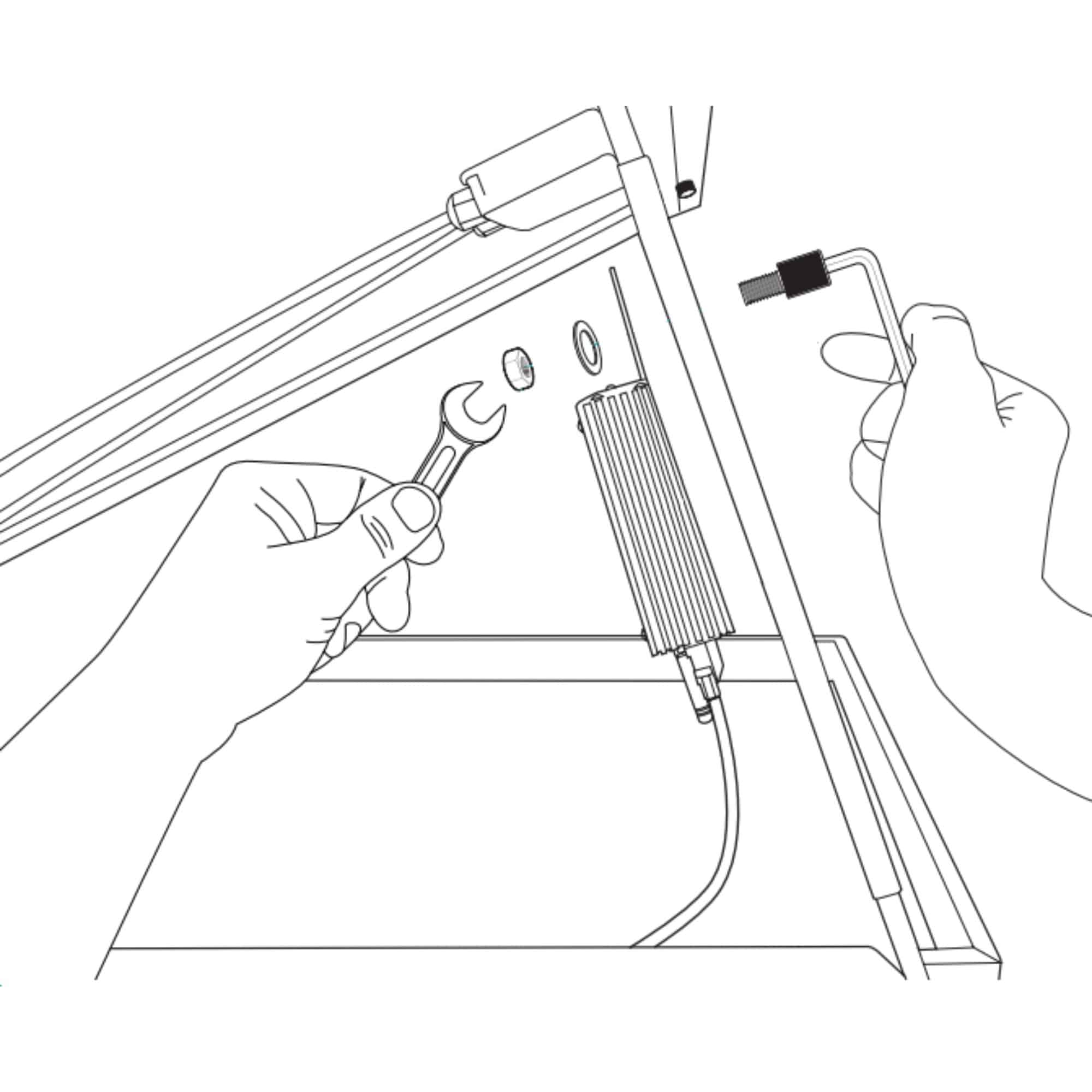

• Dévisser les deux vis du support onduleur afin d’extraire l’onduleur.
• Attention de ne pas faire chuter l’onduleur.
• Suivant l’ensoleillement extérieur, l’onduleur peut être très chaud.
• Manipuler l’onduleur avec précaution, ce dernier est relié au 230V .

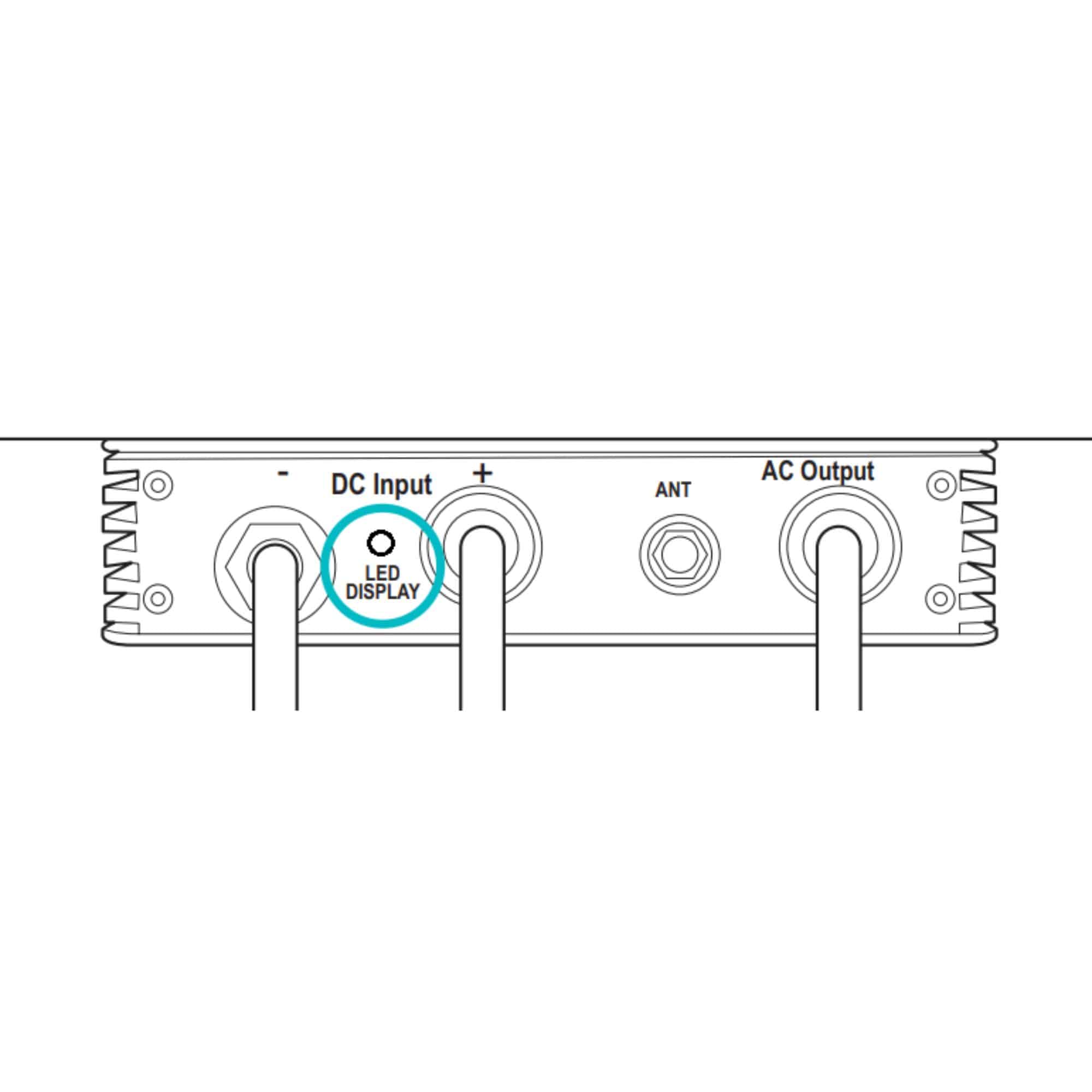

• L’onduleur ne dispose que d’un voyant. Il peut être de couleur bleu ou rouge. Il peut être fixe ou clignotant.

Voyant éteint

• L’onduleur n’est pas alimenté par les panneaux solaires.
• Il est normal que ce voyant soit éteint la nuit, à l’aube ou au crépuscule

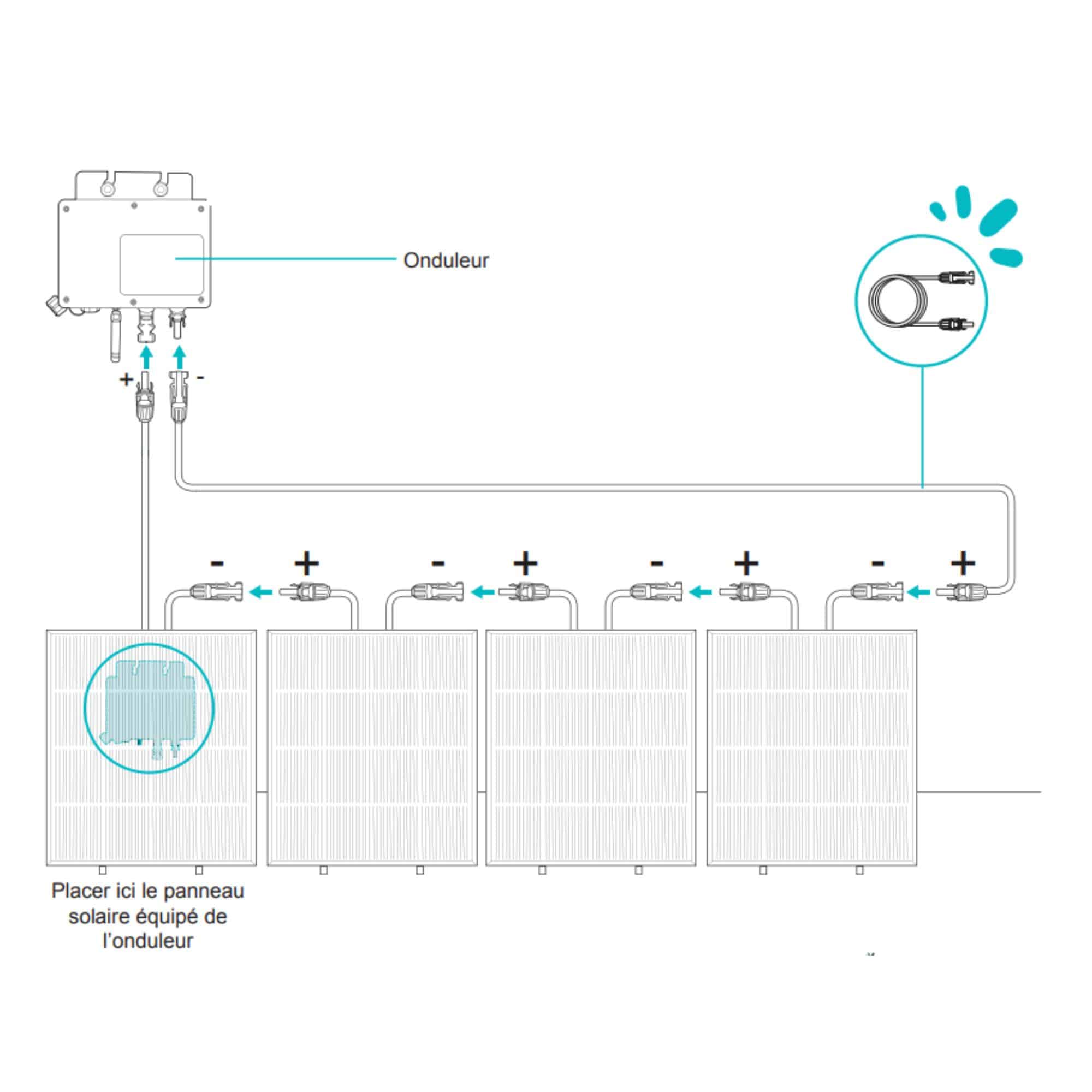

Solution : Assurez vous que les panneaux solaires soient tous connectés entre eux et que chaque fiche soit bien enfoncée.

Voyant rouge fixe

• L’onduleur est alimenté par les panneaux solaire et est connecté au Wifi mais n’est pas relié à une prise 230V

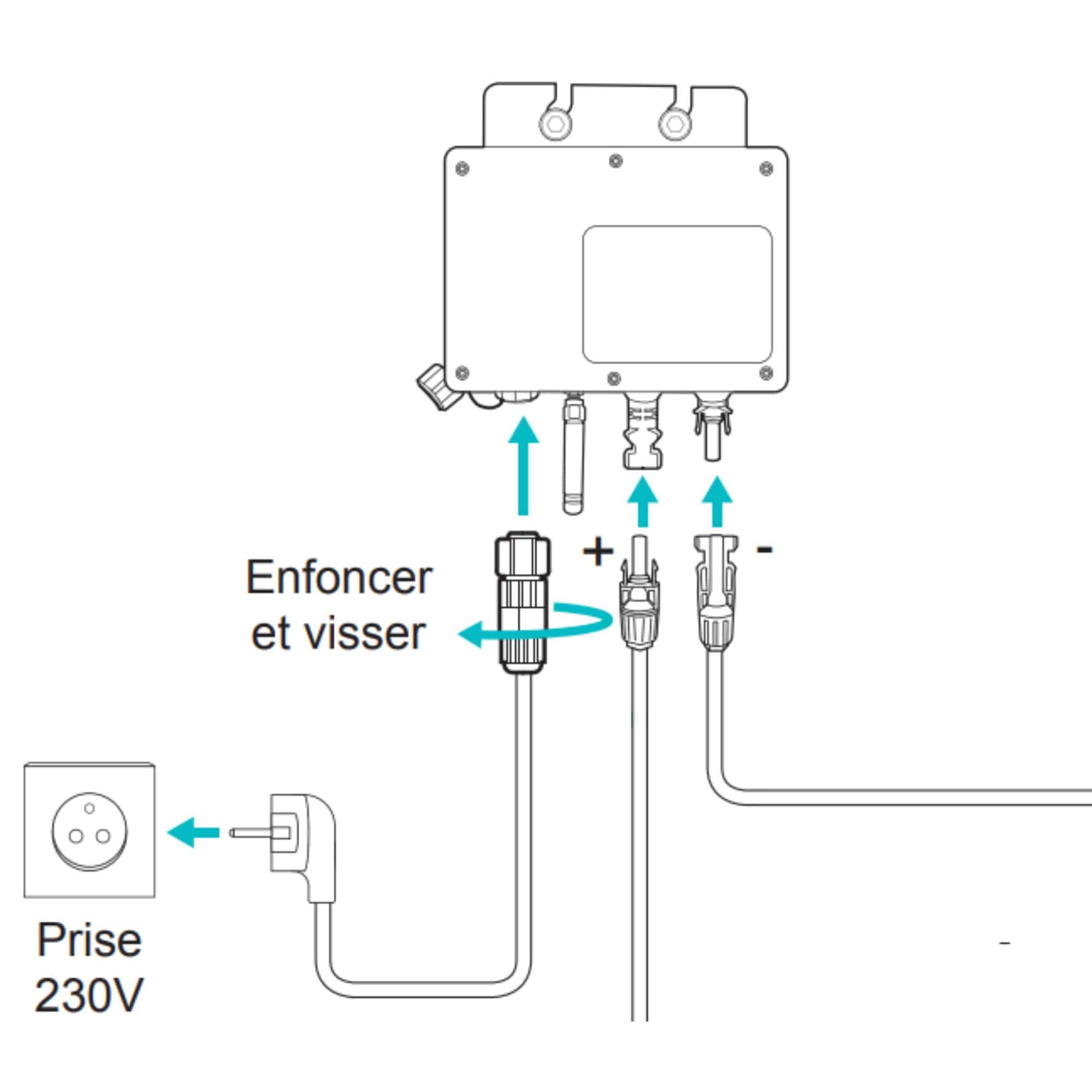

Solution : Assurez vous que l’onduleur soit branché sur une prise 230V et qu’il y ai bien du courant dans la prise.

Voyant rouge clignotant

• L’onduleur est alimenté par les panneaux solaire mais n’est ni connecté au Wifi ni relié à une prise 230V.

Solution : Assurez vous que l’onduleur soit branché sur une prise 230V et qu’il y ai bien du courant dans la prise. La connexion au wifi pourra être effectuée une fois ce problème résolu.

Voyant bleu fixe

• Il s’agit du fonctionnement normal de l’onduleur. L’onduleur est alimenté par les panneaux solaire a son meilleur point MPPT, est connecté au Wifi et est connecté à une prise 230V.
• Le kit solaire produit du courant dans cette configuration.

Voyant bleu clignotant

• L’onduleur est alimenté par les panneaux solaire, est connecté au Wifi et est connecté à une prise 230V. Néanmoins, il est en recherche de son meilleur point MPPT.
• Le kit solaire produit du courant dans cette configuration, mais il en produit moins que la normale.

Solution : Le point MPPT (Maximum Power Point Tracking) ajuste en permanence la tension et l’intensité produit par les panneaux solaire afin de les adapter au réseau électrique.

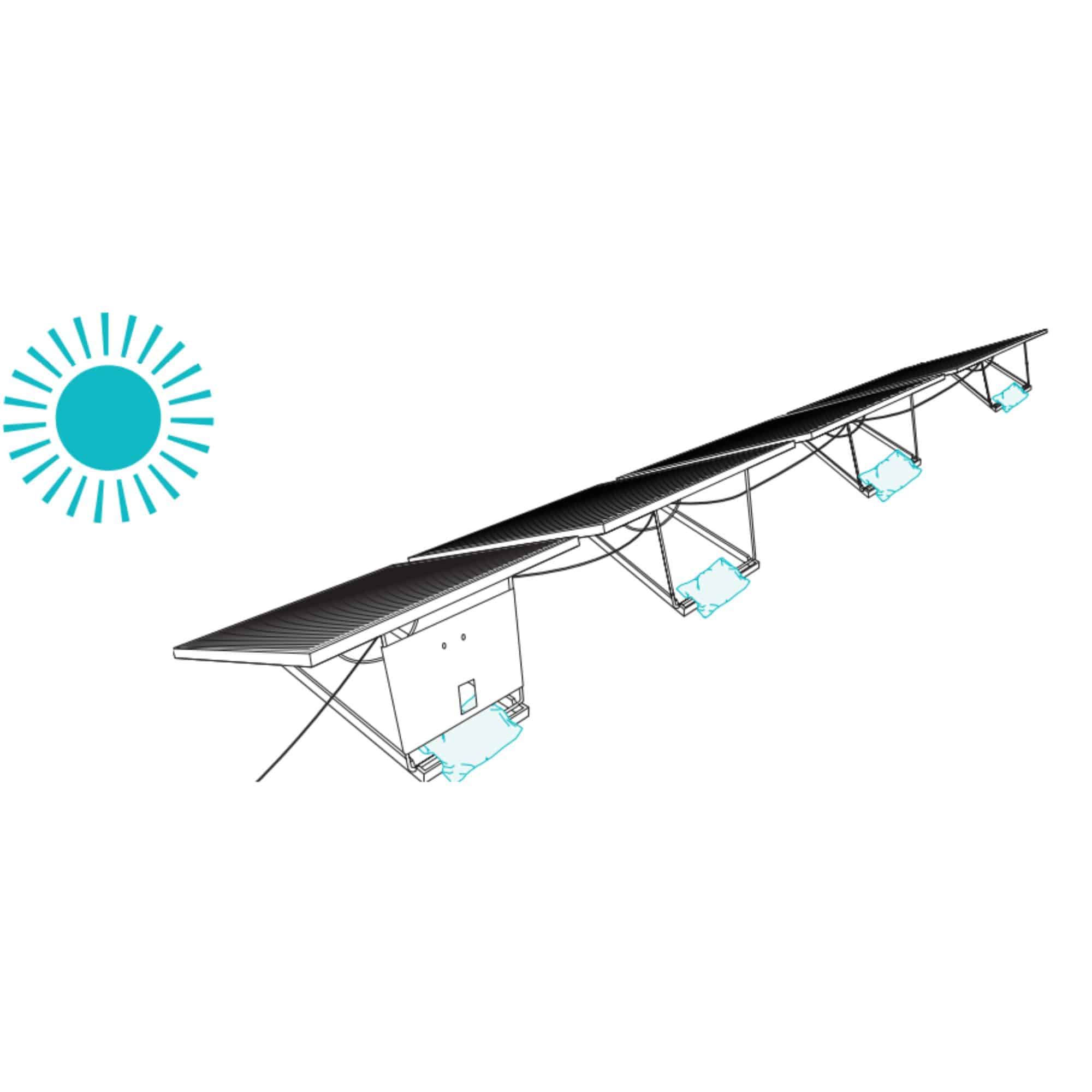

Si le voyant bleu ne se stabilise pas, cela signifie que l’ensoleillement des panneaux solaire n’est pas stable ou que le réseau électrique n’est pas stable. Veuillez orienter vos panneaux solaires tous dans le même sens  ainsi que faire contrôler la stabilité de votre réseau électrique par votre fournisseur.

Voyant bleu fixe + clignote en rouge toutes les 3 secondes

• L’onduleur est alimenté par les panneaux solaire a son meilleur point MPPT et est connecté à une prise 230V. Mais il n’est pas relié au Wifi.
• Le kit solaire produit du courant dans cette configuration.

Solution : Il suffit de connecter votre kit solaire en wifi à votre box internet en vous laissant guider par l’application avidsenHome

Voyant bleu clignotant + clignote en rouge toutes les 3 secondes

• L’onduleur est alimenté par les panneaux solaire, est connecté au Wifi et est connecté à une prise 230V. Néanmoins, il est en recherche de son meilleur point MPPT.
• Le kit solaire produit du courant dans cette configuration, mais il en produit moins que la normale.

Solution : Le point MPPT (Maximum Power Point Tracking) ajuste en permanence la tension et l’intensité produit par les panneaux solaire afin de les adapter au réseau électrique.

Si le voyant bleu ne se stabilise pas, cela signifie que l’ensoleillement des panneaux solaire n’est pas stable ou que le réseau électrique n’est pas stable. Veuillez orienter vos panneaux solaires tous dans le même sens  ainsi que faire contrôler la stabilité de votre réseau électrique par votre fournisseur.

Il suffit de connecter votre kit solaire en wifi à votre box internet en vous laissant guider par l’application avidsenHome
