Réaliser un test court avec un portier vidéo
En cas de non fonctionnement d'un interphone, nous recommandons de réaliser un test fonctionnel sur courte distance. Le but de ce test étant de s'assurer que votre dysfonctionnement ne soit pas lié à une défaillance de votre installation (câble coupé, sectionné ou endommagé). Le raisonnement de ce test est universel et peut s'appliquer pour plusieurs marques |
Difficulté : Facile
Temps nécessaire : 10 minutes
Nombre d’étapes : 5
Mise à jour : septembre 2025
Etape 1 : Mettre hors tension votre appareil
- Débranchez votre adaptateur secteur avant d’intervenir sur l’appareil.
ou
- Baisser le disjoncteur associé à votre appareil.
Etape 2: Démontage de votre Platine de rue

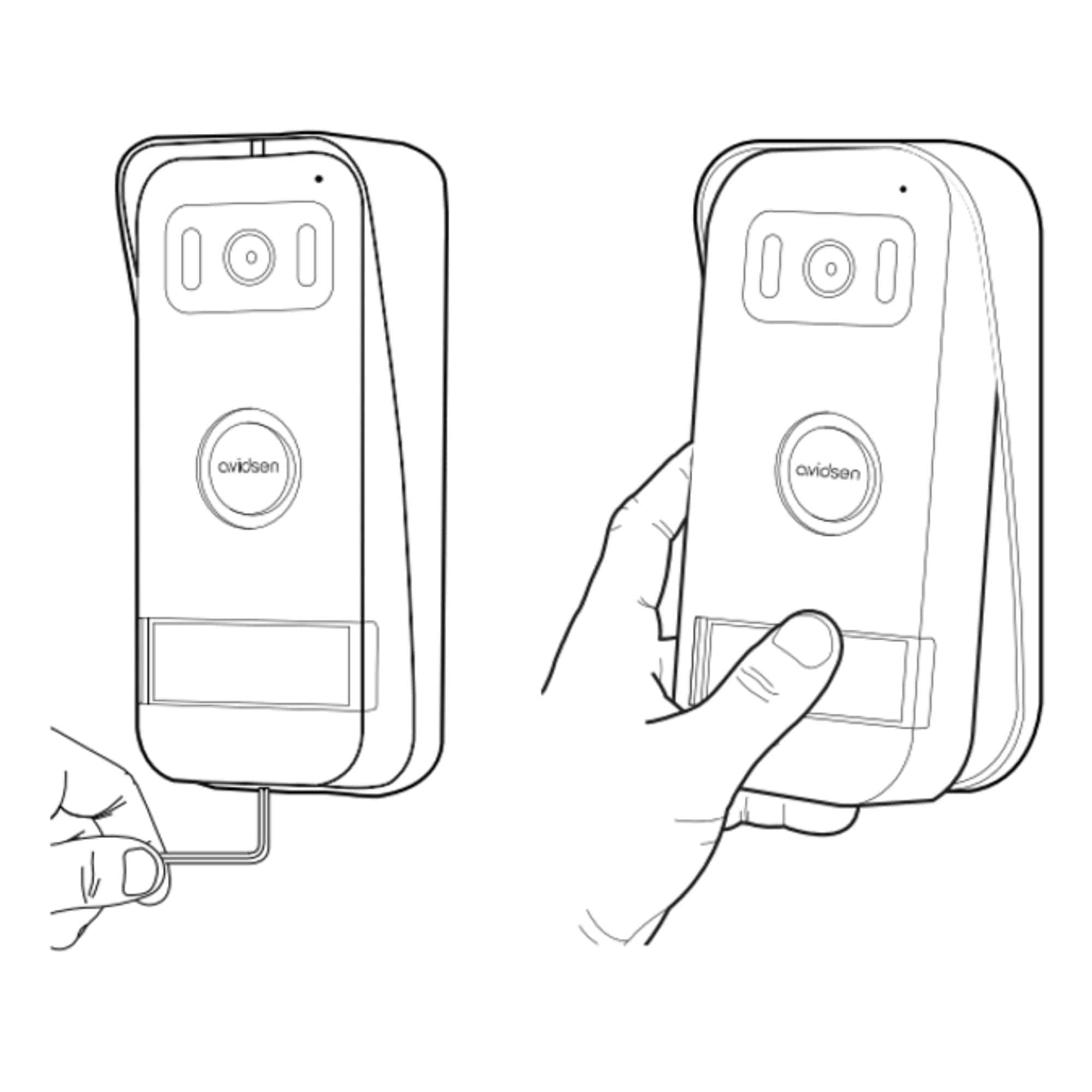

- Retirez la platine de rue de son support mural, débranchez les fils présent au dos de celle-ci et amenez la à proximité de votre moniteur intérieur.
Etape 3: Démontage du Moniteur

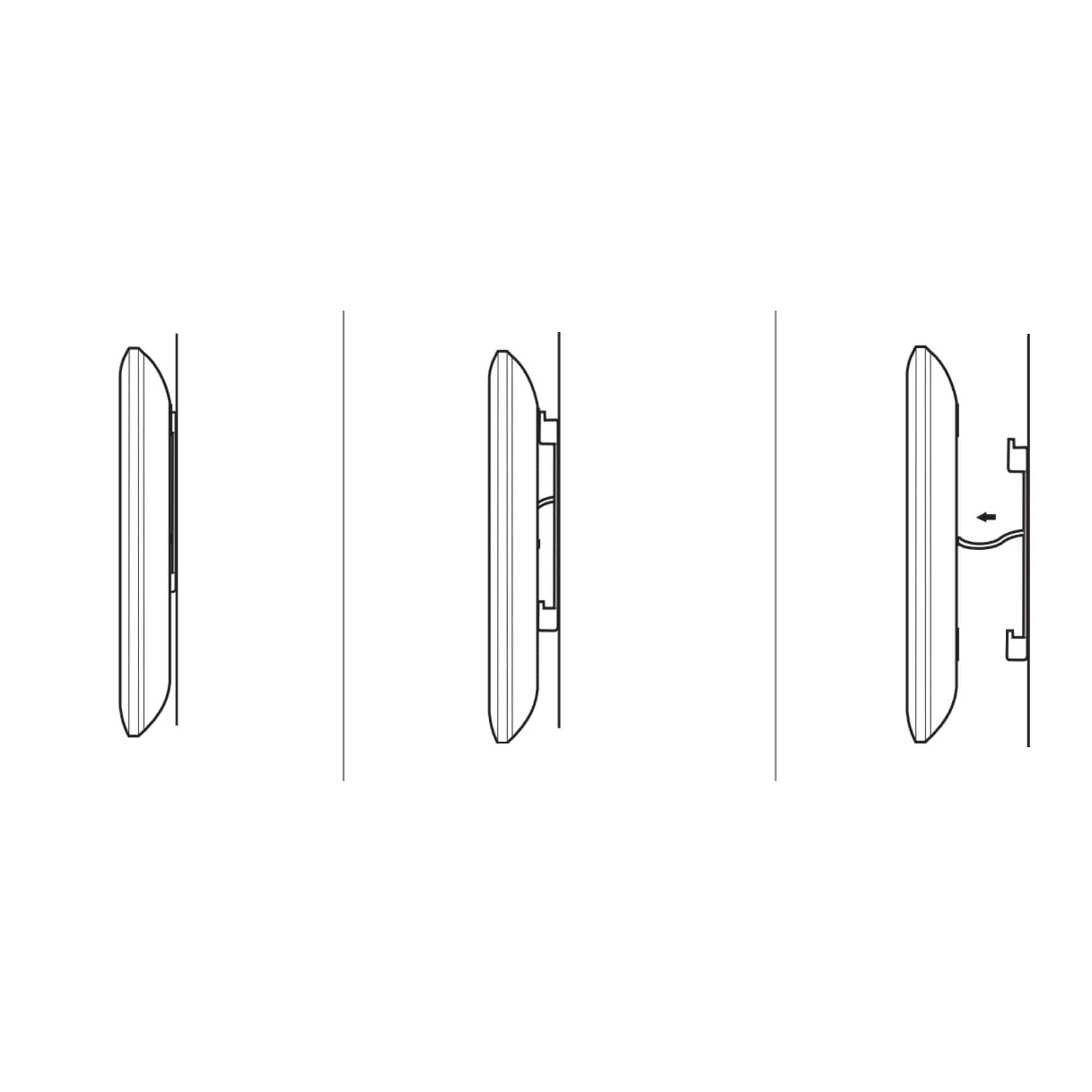

- Retirez le moniteur de son support mural et retournez le.

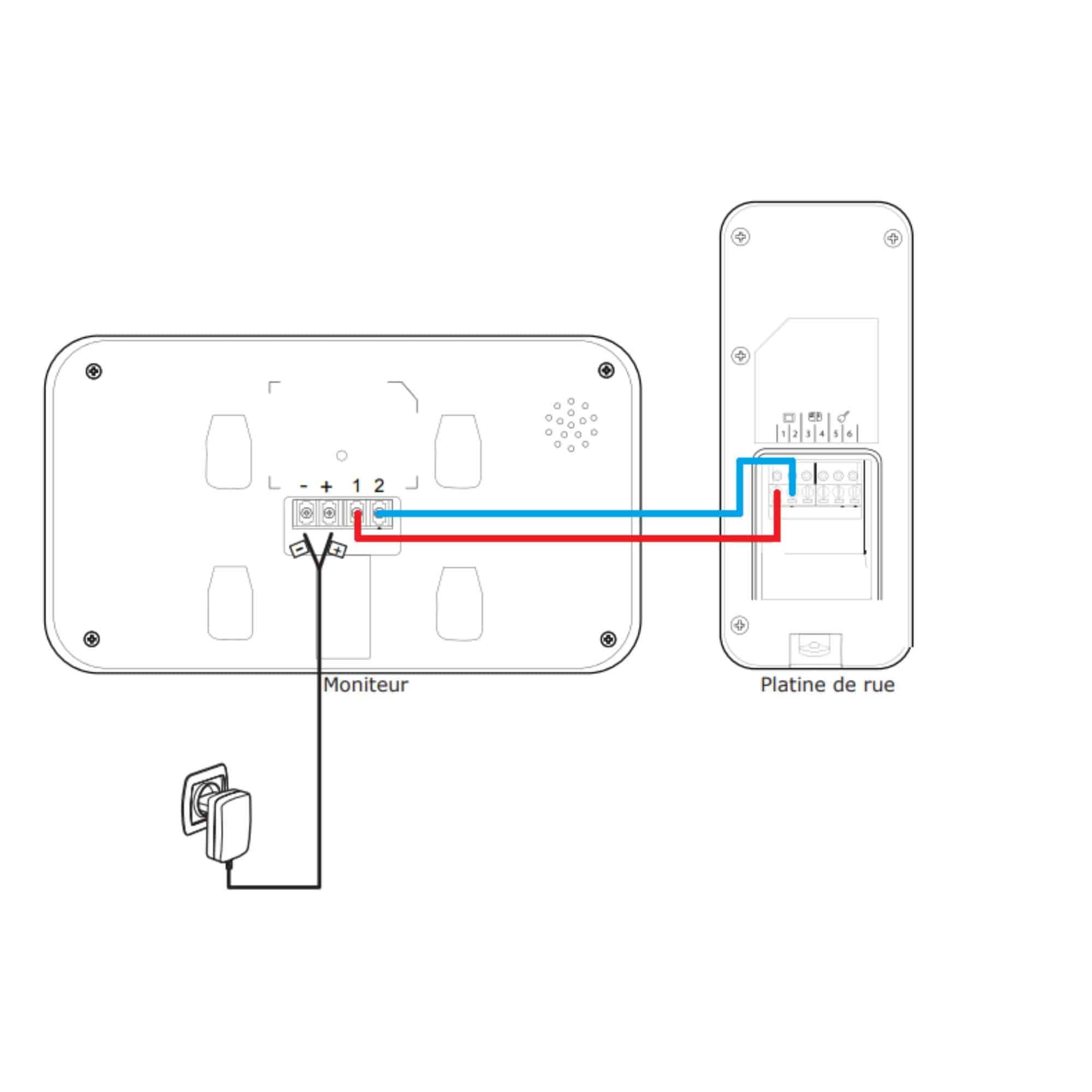

Etape 4 : Connexion sur courte distance
- Débranchez les fils de liaison entre le moniteur et la platine de rue actuellement en place
- Munissez vous d’un fil de 2m et de section 1.5mm² puis raccordez la borne 1 du moniteur à la borne 1 de la platine de rue.
- Munissez vous d’un fil de 2m et de section 1.5mm² puis raccordez la borne 2 du moniteur à la borne 2 de la platine de rue.
Suivant le modèle de votre visiophone, les fils de liaison entre le moniteur et la platine de rue peuvent se nommer :
1 et 2
1/3 et 2/4
BUS A et BUS B
BUS 1 et BUS 2
Le but de la manipulation consiste à relier les bornes du moniteur aux mêmes bornes de la platine de rue.
Etape 5 : Remise sous tension et test fonctionnel
- Rebranchez votre adaptateur secteur au 230V
ou
- Relevez le disjoncteur associé à votre appareil.
- Assurez vous du bon fonctionnement du produit.
- Dans le cas de figure où votre dysfonctionnement est identique, veuillez prendre contact auprès du support technique.
- Dans le cas de figure d’un fonctionnement correct de l’interphone, veuillez vérifier votre installation.
