• Débranchez votre adaptateur secteur avant d’intervenir sur l’appareil.

ou

• Baisser le disjoncteur associé à votre appareil.

• Retirez la platine de rue de son support mural en retirant la vis de sécurité se situant sous la platine de rue.

• Déclipsez le bornier de connexion.
• Débranchez les deux fils reliant les bornes 1 et 2 du moniteur aux bornes 1 et 2 de la platine de rue. (Débranchez également les bornes 3,4 et 5,6 si vous disposez d’une gâche électrique et d’un portail)
• Amenez votre platine de rue à proximité de votre moniteur intérieur.

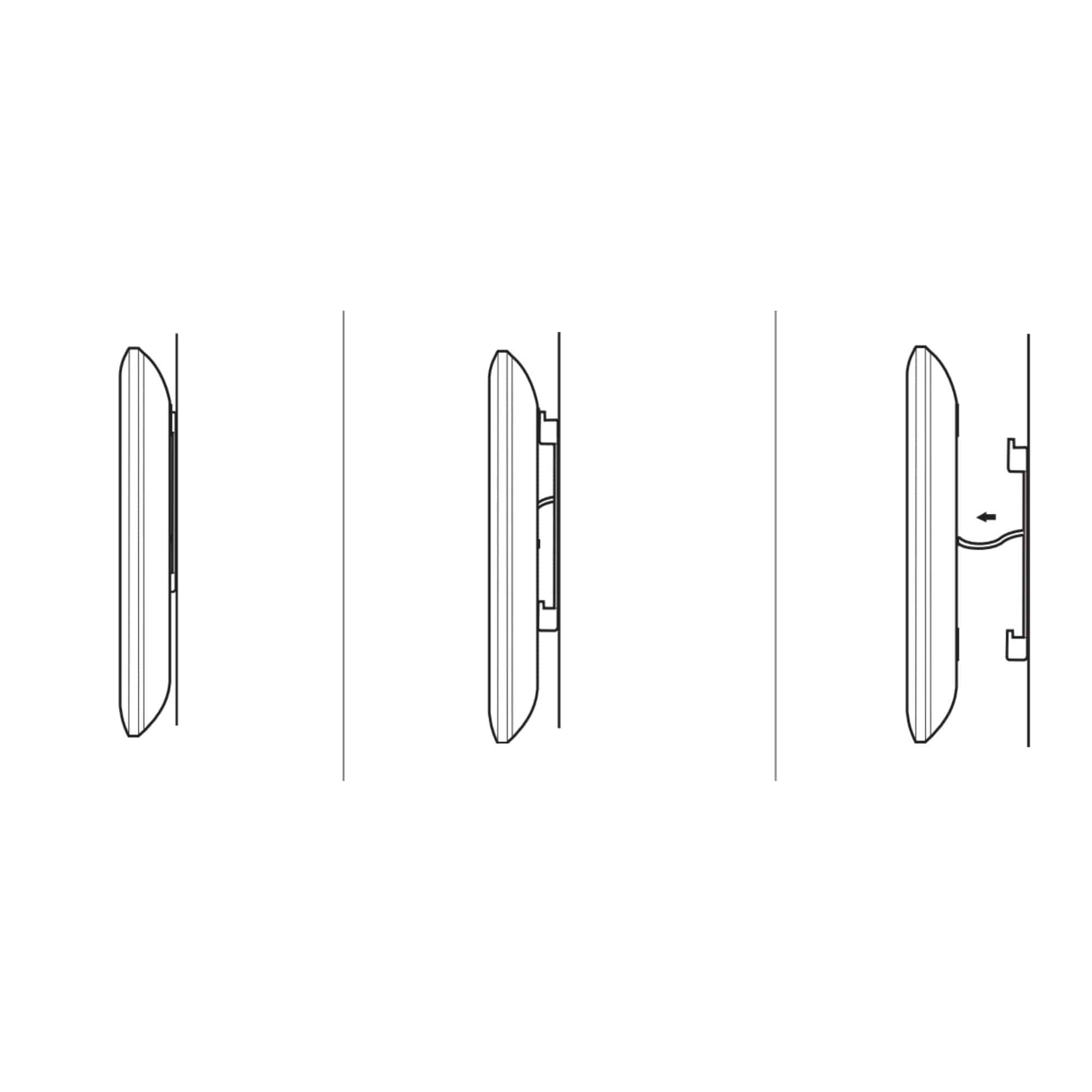

• Retirez le moniteur de son support en le soulevant vers le haut et retournez le délicatement.

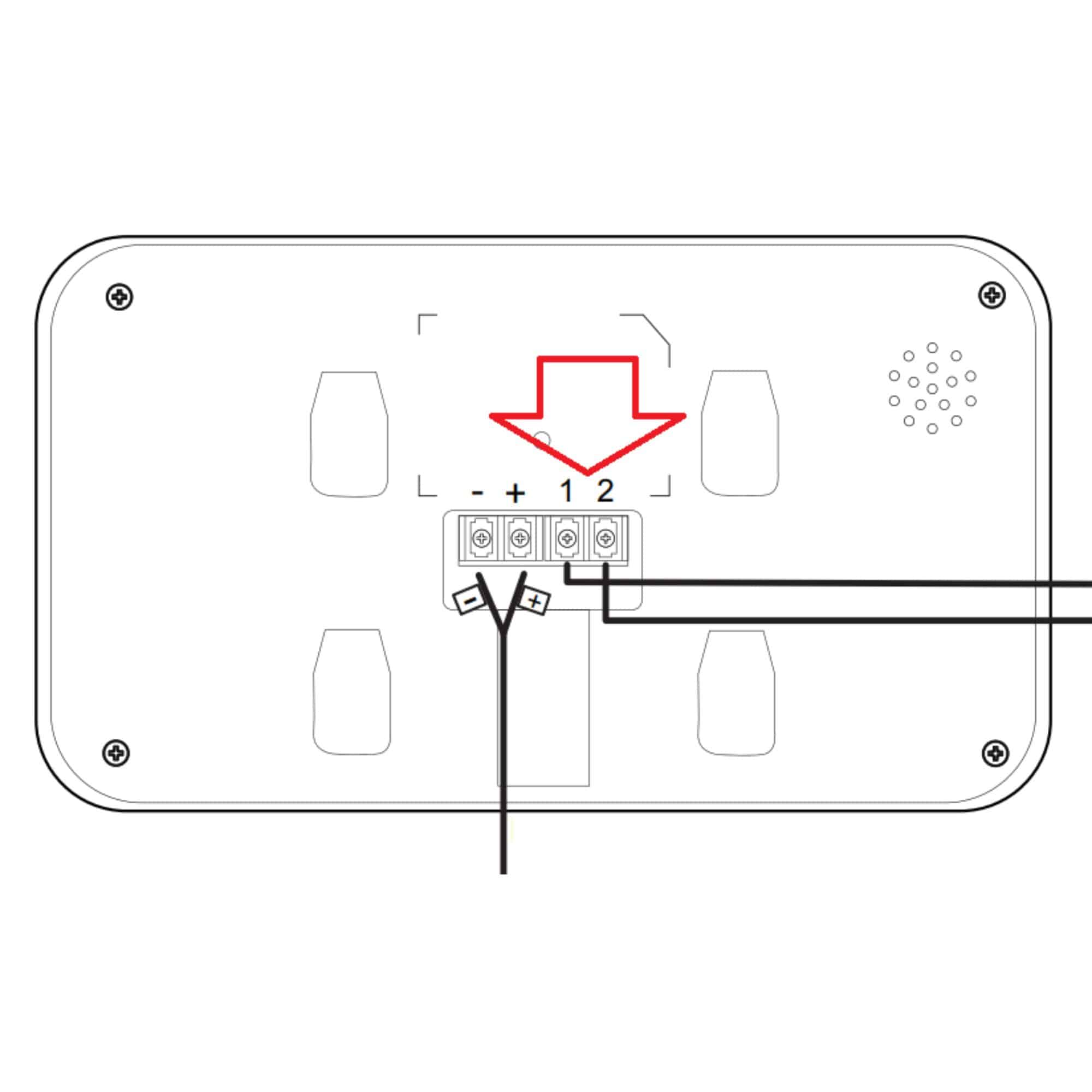

• Débrancher les fils présents sur les bornes 1 et 2.

• Munissez vous d’un câble de 2m et de section 1.5mm² puis raccordez la borne 1 du moniteur sur la borne 1 de la platine de rue (fil rouge sur le schéma).
• Munissez vous d’un câble de 2m et de section 1.5mm² puis raccorder la borne 2 du moniteur sur la borne 2 de la platine de rue (fil bleu sur le schéma).

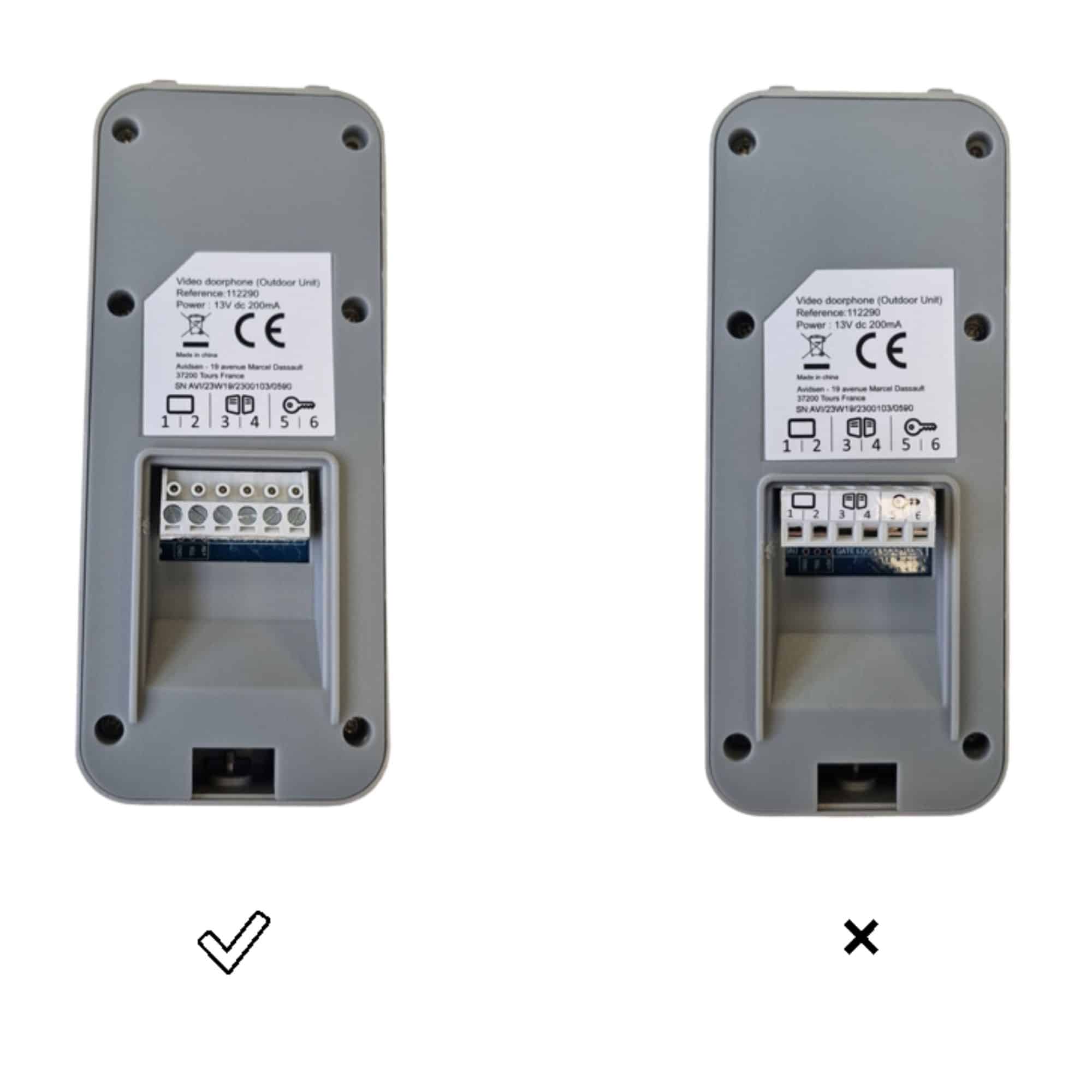

Attention : le bornier de connexion de la platine de rue a un sens. Il est impératif de respecter le sens sous peine de dysfonctionnement (appels intempestifs, bouton d’appel ne fonctionnant pas, etc)

• Rebranchez votre adaptateur secteur au 230V

ou

• Relevez le disjoncteur associé à votre appareil.

• Assurez vous du bon fonctionnement du produit.
• Dans le cas de figure où votre dysfonctionnement est identique, veuillez prendre contact auprès du support technique.
• Dans le cas de figure d’un fonctionnement correct de l’interphone, veuillez vérifier votre installation.
